Dobór małego złącza do przewodu hydraulicznego lub pneumatycznego potrafi zatrzymać pracę całej maszyny. W przypadku gwintu 1/8 NPT najważniejsze są nie tylko średnica i liczba zwojów, ale również stożkowy profil, długość zazębienia oraz sposób uszczelnienia. Poniżej zebrałem wymiary, zasady rozpoznawania i praktyczne wskazówki montażowe.
Najważniejsze dane dla rozmiaru 1/8 NPT w jednym miejscu
- Średnica nominalna rury wynosi 0,405 cala, czyli około 10,29 mm.
- Gwint ma 27 zwojów na cal, a jego skok wynosi 0,03704 cala, czyli około 0,941 mm.
- Jest to gwint stożkowy o zbieżności 1:16, zgodny z ASME B1.20.1.
- Długość ręcznego zazębienia L1 to około 4,10 mm, a długość efektywna L2 około 6,70 mm.
- Do wykonania otworu wewnętrznego często stosuje się wiertło R o średnicy 0,339 cala, czyli 8,61 mm.
- 1/8 NPT nie jest tym samym co G1/8 ani R1/8. Te gwinty mogą wyglądać podobnie, ale nie powinny być łączone bez odpowiedniego adaptera.

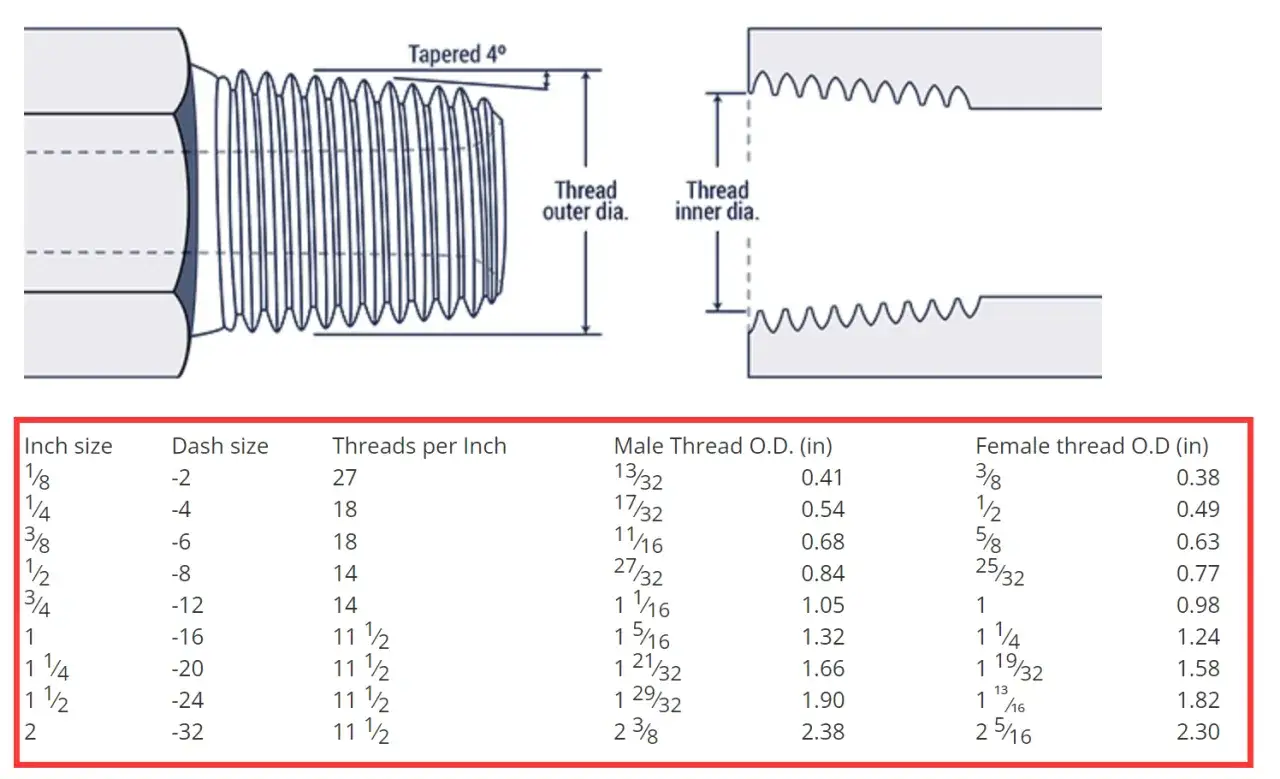

Dokładne wymiary gwintu 1/8 NPT
Oznaczenie 1/8 NPT opisuje amerykański, stożkowy gwint rurowy. Rozmiar 1/8 cala jest wymiarem nominalnym, a nie rzeczywistą średnicą zewnętrzną gwintu. To właśnie tutaj najczęściej pojawia się błąd podczas dobierania złączki.
| Parametr | Wartość w calach | Wartość przybliżona w mm |
|---|---|---|
| Oznaczenie | 1/8-27 NPT | 1/8-27 NPT |
| Średnica zewnętrzna rury D | 0,4050" | 10,287 mm |
| Liczba zwojów | 27 TPI | 27 zwojów/cal |
| Skok gwintu | 0,03704" | 0,941 mm |
| Średnica podziałowa przy końcu gwintu E0 | 0,36351" | 9,233 mm |
| Średnica podziałowa w płaszczyźnie ręcznego dokręcenia E1 | 0,37360" | 9,489 mm |
| Długość ręcznego zazębienia L1 | 0,1615" | 4,10 mm |
| Długość efektywnego gwintu L2 | 0,2639" | 6,70 mm |
| Całkowita długość gwintu zewnętrznego L4 | 0,3924" | 9,97 mm |
| Zbieżność | 1:16 | 0,75"/stopę |
W praktyce średnica zewnętrzna elementu męskiego będzie zbliżona do 10,3 mm, ale pomiar suwmiarką nie wystarczy do pewnej identyfikacji. Średnica zmienia się wzdłuż osi, ponieważ gwint jest stożkowy. Równie ważne jest sprawdzenie skoku, najlepiej wzornikiem do gwintów 27 TPI.
Co naprawdę oznacza rozmiar 1/8 cala
W oznaczeniach rurowych 1/8 cala nie oznacza średnicy 3,175 mm. To historyczny rozmiar nominalny przewodu, związany z jego szeregiem wymiarowym. W przypadku 1/8 NPT podstawowa średnica zewnętrzna wynosi około 10,29 mm, więc wynik pomiaru może zaskoczyć osobę przyzwyczajoną do zwykłych gwintów calowych.
Profil NPT ma kąt zarysu 60 stopni i zwęża się w kierunku końca złączki. Dzięki temu powierzchnie gwintu dociskają się podczas wkręcania. Sam stożek nie gwarantuje jednak szczelności w typowym połączeniu NPT. Potrzebny jest odpowiedni uszczelniacz, a głębokość dokręcenia nie powinna być oceniana wyłącznie na podstawie liczby obrotów.
Podane w tabeli długości dotyczą geometrii gwintu, a nie całkowitej długości kolanka, mufy, nypla czy króćca. Wymiary korpusu złącza, szerokość sześciokąta i długość części przyłączeniowej zależą od producenta oraz konkretnego modelu.
Jak odróżnić 1/8 NPT od podobnych gwintów
Największe problemy wynikają z mylenia NPT z europejskimi gwintami rurowymi. Z zewnątrz mogą wyglądać niemal identycznie, szczególnie w małych rozmiarach stosowanych przy manometrach, elektrozaworach i przewodach sprężonego powietrza.
| Oznaczenie | Profil | Skok lub liczba zwojów | Charakterystyka |
|---|---|---|---|
| 1/8 NPT | Stożkowy, 60° | 27 TPI | Standard amerykański |
| R1/8 BSPT | Stożkowy, 55° | 28 TPI | Stożkowy gwint rurowy BSP |
| G1/8 BSPP | Walec, 55° | 28 TPI | Gwint równoległy, uszczelniany na podkładce lub uszczelce |
| 1/8 NPTF | Stożkowy, 60° | 27 TPI | Wariant dryseal o zmodyfikowanym profilu |
Nie polecam wkręcania złączki NPT do portu G1/8 lub R1/8 tylko dlatego, że pierwsze obroty pasują. Różnica kąta i skoku powoduje uszkodzenie zarysu, trudności z dokręceniem i ryzyko nieszczelności. Do łączenia różnych standardów użyj dedykowanego adaptera, zamiast ratować połączenie nadmiarem taśmy PTFE.

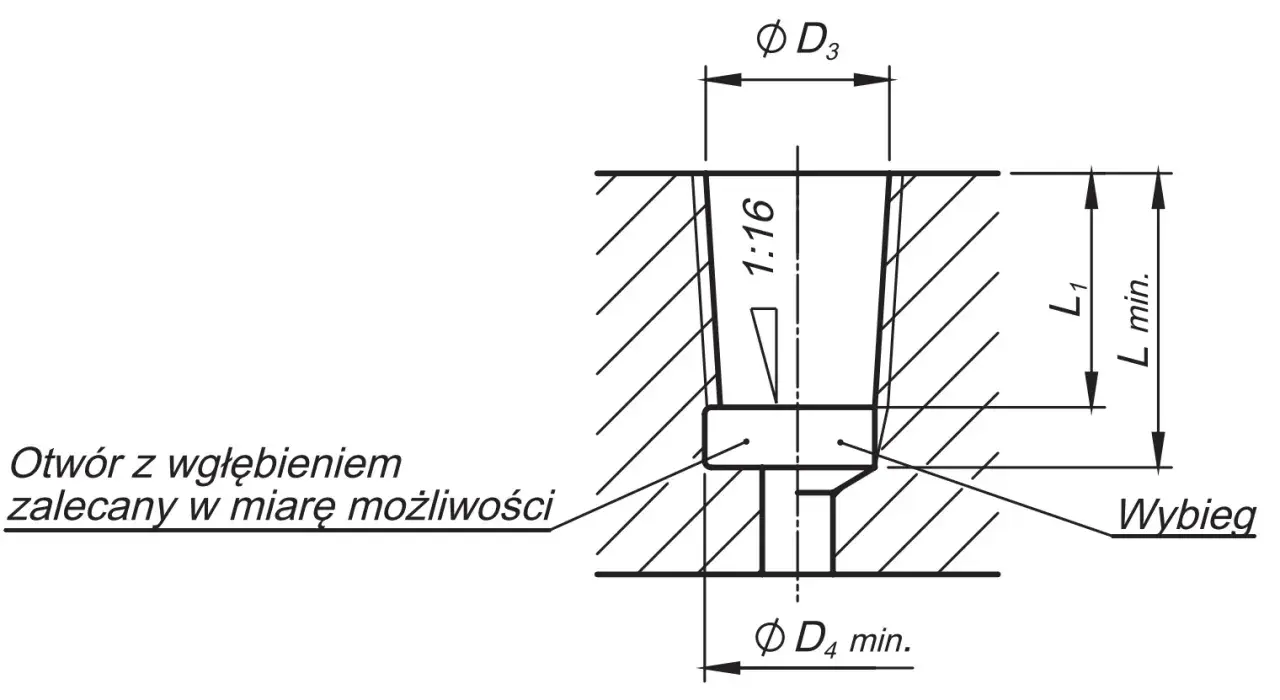

Jak wykonać gniazdo pod gwint 1/8 NPT
Do wykonania gwintu wewnętrznego potrzebny jest gwintownik stożkowy 1/8-27 NPT, a nie zwykły gwintownik 1/8 cala. Otwór przygotowuje się najczęściej wiertłem R o średnicy 0,339 cala, czyli 8,61 mm. W tabelach warsztatowych można spotkać nieco inne wartości, dlatego przy produkcji seryjnej pierwszeństwo ma dokumentacja narzędzia i wymagania producenta.
- Wywierć otwór pilotujący prostopadle do powierzchni.
- Wykonaj otwór wiertłem o średnicy około 8,61 mm, uwzględniając materiał i wymaganą pełność gwintu.
- Zrób niewielką fazę wejściową, aby gwintownik nie zaczynał pracy na ostrej krawędzi.
- Wkręcaj gwintownik NPT z odpowiednim chłodziwem lub olejem do gwintowania.
- Oczyść otwór i sprawdź go sprawdzianem trzpieniowym albo właściwą złączką kontrolną.
Przy otworze ślepym trzeba zostawić zapas na stożkową część gwintownika i wióry. Sama głębokość wiercenia nie może być równa długości widocznego gwintu złączki. W aluminium, mosiądzu i stali wynik może się różnić, ponieważ inna jest podatność materiału na zatarcie i deformację.
Uszczelnienie i dokręcanie złącza
W zwykłym połączeniu NPT stosuje się taśmę PTFE albo płynny uszczelniacz do gwintów. Preparat musi być zgodny z medium, temperaturą i ciśnieniem instalacji. W hydraulice siłowej nie używam przypadkowego uszczelniacza sanitarnego, ponieważ jego odporność chemiczna i ciśnieniowa może być niewystarczająca.
Taśmę nawija się zgodnie z kierunkiem wkręcania złączki, zwykle zaczynając od drugiego zwoju, aby ograniczyć ryzyko oderwania fragmentu do wnętrza układu. Pierwszy zwój powinien pozostać wolny. W układach z małymi dyszami, zaworami proporcjonalnymi lub precyzyjnymi regulatorami nawet niewielki fragment taśmy może spowodować problem.
Gwint 1/8 NPT osiąga ręczne zazębienie po około 4,3 obrotu. Późniejsze dokręcanie kluczem zależy od tolerancji, materiału, rodzaju uszczelniacza i konstrukcji portu. Nie dokręcaj złączki do wybranej pozycji na siłę. Pęknięte korpusy aluminiowe i zerwane porty są częstym skutkiem traktowania stożkowego gwintu jak zwykłej śruby.
Gdzie stosuje się ten rozmiar i kiedy lepiej wybrać inny
Rozmiar 1/8 NPT spotyka się przede wszystkim w manometrach, zaworach pneumatycznych, filtrach, regulatorach, czujnikach oraz króćcach pomiarowych. Jest kompaktowy i łatwo dostępny w wielu wersjach materiałowych. Dobrze sprawdza się jako port instrumentacyjny, gdy przepływ nie jest duży.
Nie wybierałbym go jednak automatycznie do głównego przewodu hydraulicznego. Mały przekrój ogranicza przepływ, a stożkowe uszczelnienie utrudnia wielokrotny demontaż. Przy częstym serwisie lepsze może być połączenie z uszczelką czołową, gwint równoległy z podkładką albo złącze rurowe przeznaczone do konkretnego przewodu.
Przed zamówieniem elementu sprawdzam zawsze cztery rzeczy: standard gwintu, rodzaj gwintu męski lub żeński, materiał oraz parametry pracy. Sam napis 1/8 NPT nie mówi jeszcze, czy złączka wytrzyma dane ciśnienie, temperaturę i działanie oleju hydraulicznego.
Jak uniknąć pomyłki przy zakupie złączki
Najbezpieczniej zapisać pełne oznaczenie, na przykład „kolano 1/8 NPT męskie, stal nierdzewna, do 250 bar”, zamiast zamawiać po samym rozmiarze. Jeżeli połączenie ma współpracować z przewodem, trzeba dodatkowo podać średnicę rurki lub typ końcówki, ponieważ NPT opisuje wyłącznie stronę gwintowaną.
Jeżeli zmierzona średnica wynosi około 10 mm, a wzornik wskazuje 27 TPI, jest duża szansa, że masz do czynienia z 1/8 NPT. Ostateczne potwierdzenie daje dopiero sprawdzian lub porównanie z pewnym wzorcem. Pomiar suwmiarką traktuj jako pierwszy etap identyfikacji, nie jako jedyny dowód.
W tym rozmiarze kilka dziesiątych milimetra, niewłaściwy kąt profilu albo zbyt mocne dokręcenie potrafi zdecydować o szczelności całego układu. Dlatego przy naprawie maszyny lepiej poświęcić minutę na sprawdzenie standardu niż później szukać wycieku pod ciśnieniem.
