Gdy trzeba połączyć rurę z zaworem, pompą albo kolejnym odcinkiem instalacji, liczy się nie tylko średnica, lecz także sposób uszczelnienia i odporność całego zestawu. Dobrze dobrana flansza do rur tworzy trwałe, rozłączne połączenie, które można później serwisować bez cięcia przewodu. Wyjaśniam, jak rozpoznać właściwy typ, odczytać oznaczenia DN i PN, dobrać uszczelkę oraz uniknąć przecieków podczas montażu.
Dobór kołnierza zależy od rury, ciśnienia, medium i sposobu montażu
- DN określa rozmiar nominalny rury, a PN jej klasę ciśnieniową.
- Najpopularniejsze warianty to kołnierz płaski, szyjkowy, gwintowany, luźny i zaślepiający.
- Kołnierze muszą mieć zgodny standard, rozstaw otworów i rodzaj przylgi.
- Uszczelkę dobiera się do medium, temperatury i ciśnienia, nie tylko do średnicy.
- Najczęstsze przecieki wynikają z krzywego ustawienia, złej uszczelki albo nierównomiernego dokręcenia.
Co właściwie tworzy połączenie kołnierzowe
Kołnierz jest pierścieniem z otworami na śruby, który łączy rurę z armaturą, pompą, wymiennikiem lub innym przewodem. Sam metalowy element nie zapewnia szczelności. Potrzebny jest jeszcze pakiet połączeniowy, czyli drugi kołnierz, odpowiednia uszczelka, śruby, nakrętki i często podkładki.
Powierzchnia styku kołnierza nosi nazwę przylgi. To właśnie ona dociska uszczelkę i decyduje o jakości połączenia. W prostych instalacjach wodnych często stosuje się przylgę płaską, natomiast przy wyższych wymaganiach spotyka się wykonania z podwyższonym czołem albo innymi profilami uszczelniającymi.
Dużą zaletą takiego rozwiązania jest możliwość szybkiego demontażu. Można wymienić zawór, pompę lub odcinek przewodu bez rozcinania rury, co w serwisie maszyn i instalacji technologicznych często oszczędza wiele godzin pracy.
Rodzaje kołnierzy i ich praktyczne zastosowanie
Nie ma jednego uniwersalnego wariantu. Innego elementu użyję do zwykłej instalacji grzewczej, innego do przewodu z agresywnym medium, a jeszcze innego do rury PE. Poniższe zestawienie pokazuje, czym różnią się najczęściej spotykane rozwiązania.
| Rodzaj | Charakterystyka | Typowe zastosowanie |
|---|---|---|
| Kołnierz płaski | Nasuwany na rurę i zwykle spawany pachwinowo | Instalacje wodne, grzewcze i technologiczne o typowych parametrach |
| Kołnierz szyjkowy | Ma szyjkę przechodzącą w rurę i jest spawany doczołowo | Wyższe ciśnienia, temperatury oraz miejsca narażone na naprężenia |

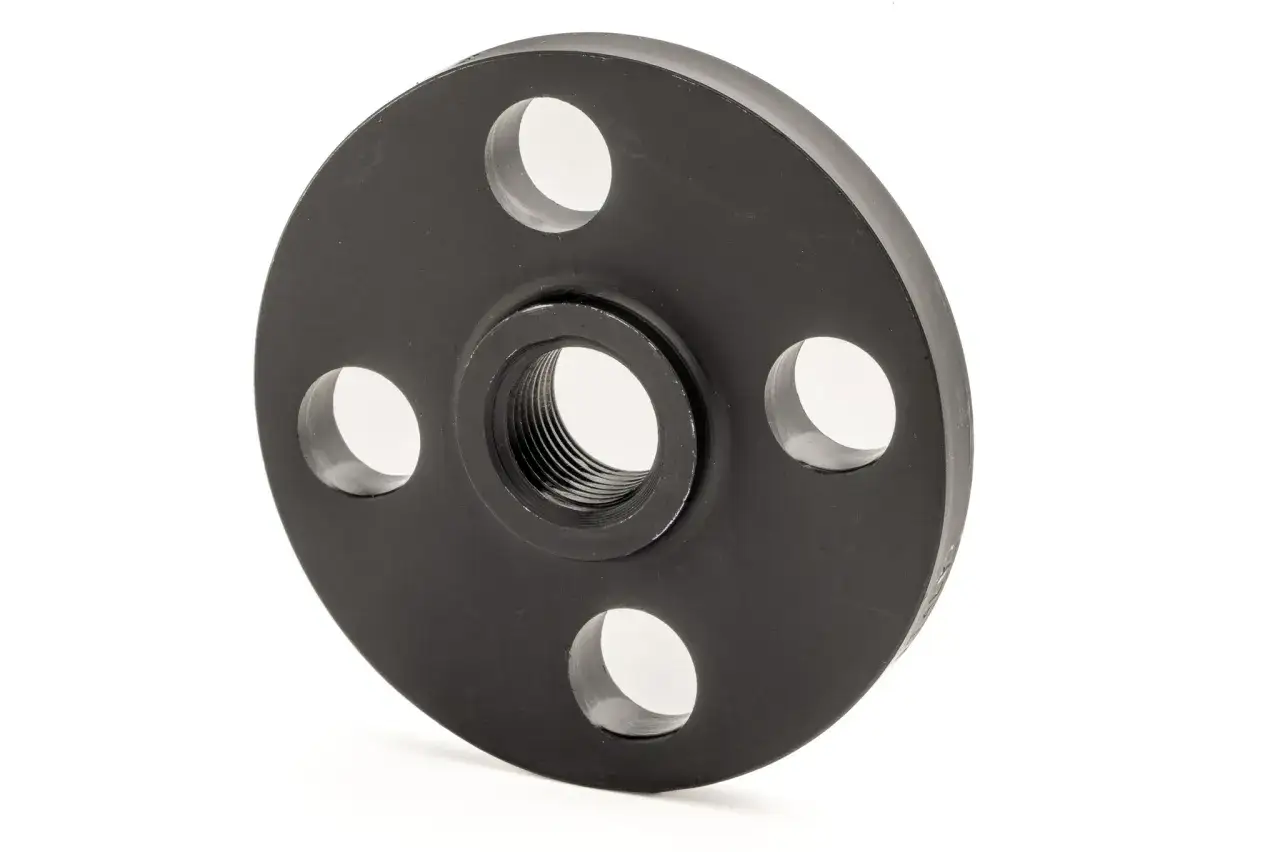

| Kołnierz gwintowany | Łączy się z rurą bez spawania, za pomocą gwintu | Modernizacje, małe średnice i miejsca, w których spawanie jest utrudnione |
| Kołnierz luźny | Pierścień współpracujący z tuleją lub wywiniętą końcówką rury | Instalacje wymagające łatwego ustawienia otworów i częstego demontażu |
| Kołnierz zaślepiający | Nie ma otworu przelotowego | Zamykanie końców rurociągu, próby ciśnieniowe i przyszła rozbudowa |
| Kołnierz do rur PE | Współpracuje z tuleją kołnierzową i pierścieniem dociskowym | Sieci wodne, gazowe i inne przewody z polietylenu |
W praktyce najczęściej wybieram kołnierz płaski, gdy instalacja ma standardowe parametry i liczy się prosty montaż. W przypadku dużych obciążeń lepiej sprawdza się wariant szyjkowy, ponieważ łagodniej przekazuje naprężenia z rury na złącze. Kołnierz gwintowany jest wygodny, ale nie zastąpi rozwiązania spawanego tam, gdzie występują silne drgania lub wysokie temperatury.
Jak poprawnie dobrać element do instalacji
Najpierw ustalam średnicę nominalną, czyli DN. Nie jest ona zawsze identyczna ze zmierzoną średnicą zewnętrzną rury. Przykładowo rura stalowa opisana jako DN50 może mieć średnicę zewnętrzną około 60,3 mm, dlatego przy zakupie trzeba sprawdzić konkretny system wymiarowy.
Drugie oznaczenie to PN, czyli nominalna klasa ciśnienia. PN16 nie oznacza, że każdy element będzie bezpiecznie pracował przy 16 bar w każdych warunkach. Dopuszczalne parametry zależą również od temperatury, materiału, medium i konstrukcji całego połączenia.
W Polsce często spotyka się kołnierze zgodne z EN 1092-1. W instalacjach importowanych mogą pojawić się elementy według ASME B16.5. Te systemy mają inne wymiary, liczbę śrub i rozstaw otworów, dlatego kołnierza PN nie należy traktować jako zamiennika wersji ASME tylko dlatego, że oba elementy mają podobną średnicę.
Informacje potrzebne przy zamówieniu
- DN lub dokładna średnica zewnętrzna rury,
- PN albo klasa ciśnienia,
- norma wykonania, na przykład EN 1092-1,
- typ kołnierza i sposób połączenia z rurą,
- rodzaj przylgi oraz średnica i liczba otworów,
- materiał przewodu i kołnierza,
- rodzaj medium oraz zakres temperatury pracy.
Przy wodzie użytkowej zwykle wystarcza stal ocynkowana, stal węglowa z zabezpieczeniem albo stal nierdzewna. Przy wodzie uzdatnionej, chemikaliach i wilgotnym środowisku nie oszczędzałbym na materiale. Stal nierdzewna 1.4301 lub 1.4404 może kosztować więcej, ale ogranicza ryzyko korozji i problemów przy późniejszym serwisie.
Przeczytaj również: Gwint M10x1 w hydraulice - jak go rozpoznać i dobrać złącze
Uszczelka musi pasować do medium
Do wody i wielu instalacji grzewczych często stosuje się uszczelki EPDM. Do olejów mineralnych lepszy może być materiał odporny na oleje, a przy agresywnej chemii lub szerokim zakresie temperatur rozważa się PTFE albo uszczelki włóknisto-grafitowe. Zawsze sprawdzam kartę materiałową, ponieważ sama informacja „do rur” jest zbyt ogólna.
Uszczelka powinna pokrywać właściwą powierzchnię uszczelniającą, ale nie może wchodzić do światła rury. Zbyt mała nie będzie dobrze dociskana, a zbyt duża może zostać wypchnięta do środka i ograniczyć przepływ.
Jak zamontować kołnierz bez ryzyka przecieku
Montaż zaczynam od przygotowania powierzchni. Końce rur i przylgi muszą być czyste, równe i pozbawione zadziorów. Jeżeli kołnierze są przesunięte względem siebie, nie próbuję korygować ich położenia przez mocne dokręcanie śrub. Takie połączenie może chwilowo przestać przeciekać, ale pozostaje naprężone.
- Sprawdzam zgodność DN, PN, normy i rozstawu otworów.
- Ustawiam kołnierze współosiowo i kontroluję, czy przylgi są równoległe.
- Wkładam właściwą, nieuszkodzoną uszczelkę.
- Montuję śruby z podkładkami i nakrętkami.
- Dokręcam je stopniowo, naprzemiennie po przekątnej.
- Wykonuję próbę szczelności zgodnie z wymaganiami instalacji.
Najwięcej problemów powoduje dokręcanie „na wyczucie” jednej śruby do końca, a dopiero później pozostałych. Lepsza jest praca w kilku etapach, na przykład przy około 30%, 60% i 100% docelowego momentu. Wartość końcową trzeba przyjąć z dokumentacji producenta uszczelki, śrub i kołnierza, ponieważ nie ma jednego momentu odpowiedniego dla wszystkich średnic.
Po próbie ciśnieniowej oglądam całe połączenie, a nie tylko miejsce pierwszego zawilgocenia. Czasem przeciek powstaje kilka centymetrów dalej i spływa po rurze. Przy instalacjach pracujących cyklicznie kontroluję także złącze po pierwszym nagrzaniu i ostygnięciu, ponieważ zmiana temperatury może zmienić naprężenie śrub.
Co najczęściej psuje szczelność połączenia
Najczęstszy błąd to dobór elementów wyłącznie po średnicy. Dwa kołnierze DN50 mogą mieć różny standard, inną liczbę otworów albo odmienny rodzaj przylgi. W efekcie części nie skręcą się poprawnie lub uszczelka będzie pracować poza swoim przeznaczeniem.
- Pomieszanie PN i DN powoduje wybór elementu o złych parametrach.
- Stara uszczelka może być spłaszczona, stwardniała albo zanieczyszczona.
- Nierównoległe kołnierze dają nierówny docisk na obwodzie.
- Zbyt mocne dokręcenie może uszkodzić uszczelkę zamiast poprawić szczelność.
- Brak podparcia ciężkiej armatury przenosi obciążenie na rurę i połączenie.
- Niewłaściwy materiał uszczelki może pęcznieć, kruszyć się albo reagować z medium.
Nie stosuję past, silikonu ani dodatkowych warstw uszczelniających jako sposobu na naprawę źle dobranego złącza. Takie środki mogą zamaskować problem, ale nie usuną przyczyny. Jeżeli przeciek wraca po prawidłowym dokręceniu, sprawdzam stan przylgi, osiowość rur i klasę materiałową, a nie dokładam kolejną uszczelkę.
Ile kosztuje takie rozwiązanie i gdzie ma największy sens
Cena zależy przede wszystkim od średnicy, materiału, typu i klasy ciśnienia. Orientacyjnie w 2026 roku prosty stalowy kołnierz płaski w rozmiarze DN25-DN100 może kosztować około 18-70 zł za sztukę. Wariant zaślepiający lub szyjkowy zwykle kosztuje więcej, a element ze stali nierdzewnej dla DN50-DN100 może kosztować około 150-300 zł za sztukę.
Do tego trzeba doliczyć uszczelkę, komplet śrub i ewentualne spawanie. Przy małym połączeniu pełny zestaw może zamknąć się w kwocie 50-150 zł, natomiast większe średnice, stal kwasoodporna i wykonania specjalne szybko podnoszą koszt do kilkuset złotych.
Takie połączenie najbardziej opłaca się tam, gdzie instalacja wymaga serwisu, rozbudowy lub okresowego czyszczenia. Do prostego, stałego odcinka małej instalacji czasem wystarczy połączenie gwintowane albo zaciskowe. W rurociągu technologicznym, przy pompie czy zaworze odcinającym kołnierz daje jednak łatwy dostęp i przewidywalny montaż, co często jest ważniejsze niż najniższa cena zakupu.
Dobrze dobrany kołnierz zaczyna się od danych, nie od wyglądu
Przed zakupem zapisuję średnicę rury, wymagane ciśnienie, temperaturę, rodzaj medium i sposób połączenia. Dopiero później wybieram materiał, typ kołnierza oraz uszczelkę. Taka kolejność ogranicza ryzyko, że element będzie wyglądał właściwie, ale nie będzie pasował wymiarowo albo materiałowo.
Jeżeli instalacja pracuje pod ciśnieniem, ma duże wibracje lub transportuje substancję niebezpieczną, montaż powinien wykonać fachowiec zgodnie z dokumentacją techniczną. W zwykłych układach wodnych najwięcej daje staranność przy osiowaniu, czysta przylga i równomierne dokręcanie. To właśnie te trzy rzeczy najczęściej decydują o tym, czy połączenie będzie szczelne przez lata.
