Dobór nakrętki, śruby pociągowej albo wrzeciona zaczyna się od właściwego oznaczenia gwintu. W poniższym zestawieniu pokazuję najczęściej stosowane rozmiary gwintów trapezowych, ich skoki i podstawowe średnice, a także wyjaśniam, jak czytać zapis Tr, dobrać wariant do mechanizmu i nie pomylić gwintu ruchowego z gwintem do połączeń rurowych.
Najważniejsze liczby i decyzje przy wyborze gwintu trapezowego
- Tr20×4 oznacza średnicę nominalną 20 mm i skok 4 mm.
- Gwint trapezowy ma profil o kącie zarysu 30° i służy przede wszystkim do przenoszenia ruchu oraz obciążenia.
- Średnica podziałowa jest ważniejsza przy współpracy śruby z nakrętką niż sama średnica nominalna.
- Skok wpływa na prędkość przesuwu, siłę, samohamowność i dokładność mechanizmu.
- Trapezowy gwint metryczny nie zastępuje gwintu rurowego G, R, Rp ani NPT.
Jak czytać oznaczenie Tr i dane w tabeli
Podstawowy zapis wygląda tak: Tr d×P. Litery Tr oznaczają gwint trapezowy, liczba po nich określa średnicę nominalną w milimetrach, a liczba po znaku mnożenia oznacza skok. Przykładowo Tr16×4 ma średnicę nominalną 16 mm i skok 4 mm.
W gwincie jednokrotnym skok jest jednocześnie drogą, o jaką nakrętka przesuwa się po jednym pełnym obrocie. Dlatego przy Tr20×4 jeden obrót daje teoretycznie 4 mm przesuwu. W praktyce rzeczywista dokładność zależy jeszcze od luzu, zużycia, smarowania i obciążenia.
Przy gwintach wielokrotnych trzeba rozróżnić skok od posuwu. Posuw to przesunięcie po jednym obrocie, a jego wartość wynika ze skoku pomnożonego przez liczbę zaczepów. Zapis z dodatkową wartością w nawiasie może wskazywać skok pojedynczego zwoju, dlatego przy zamawianiu takiego elementu zawsze sprawdzam dokumentację producenta.
Tabela wymiarów popularnych gwintów trapezowych
Poniższy wyciąg obejmuje typowe warianty metryczne spotykane w śrubach pociągowych, podnośnikach, imadłach, siłownikach mechanicznych i mechanizmach regulacyjnych. Wymiary podano w milimetrach. Są to wymiary nominalne geometrii, a nie kompletne granice wykonania dla konkretnej klasy tolerancji.
| Oznaczenie | Skok P | Średnica podziałowa d2 = D2 | D4 nakrętki | Średnica rdzenia d3 śruby | Średnica rdzenia d1 nakrętki |
|---|---|---|---|---|---|
| Tr8×1,5 | 1,5 | 7,25 | 8,30 | 6,20 | 6,50 |
| Tr10×1,5 | 1,5 | 9,25 | 10,30 | 8,20 | 8,50 |
| Tr10×2 | 2 | 9,00 | 10,50 | 7,50 | 8,00 |
| Tr12×2 | 2 | 11,00 | 12,50 | 9,50 | 10,00 |
| Tr12×3 | 3 | 10,50 | 12,50 | 8,50 | 9,00 |
| Tr16×2 | 2 | 15,00 | 16,50 | 13,50 | 14,00 |
| Tr16×4 | 4 | 14,00 | 16,50 | 11,50 | 12,00 |
| Tr20×2 | 2 | 19,00 | 20,50 | 17,50 | 18,00 |
| Tr20×4 | 4 | 18,00 | 20,50 | 15,50 | 16,00 |
| Tr22×5 | 5 | 19,50 | 22,50 | 16,50 | 17,00 |
| Tr24×5 | 5 | 21,50 | 24,50 | 18,50 | 19,00 |
| Tr28×5 | 5 | 25,50 | 28,50 | 22,50 | 23,00 |
| Tr30×6 | 6 | 27,00 | 31,00 | 23,00 | 24,00 |
| Tr32×6 | 6 | 29,00 | 33,00 | 25,00 | 26,00 |
| Tr36×6 | 6 | 33,00 | 37,00 | 29,00 | 30,00 |
| Tr40×7 | 7 | 36,50 | 41,00 | 32,00 | 33,00 |
| Tr50×8 | 8 | 46,00 | 51,00 | 41,00 | 42,00 |
| Tr60×9 | 9 | 55,50 | 61,00 | 50,00 | 51,00 |
| Tr80×10 | 10 | 75,00 | 81,00 | 69,00 | 70,00 |
d2 i D2 to średnice podziałowe śruby i nakrętki. W tym miejscu współpracują boki zarysu gwintu. d3 oznacza średnicę rdzenia gwintu zewnętrznego, natomiast D4 i d1 odnoszą się do podstawowych wymiarów gwintu wewnętrznego.

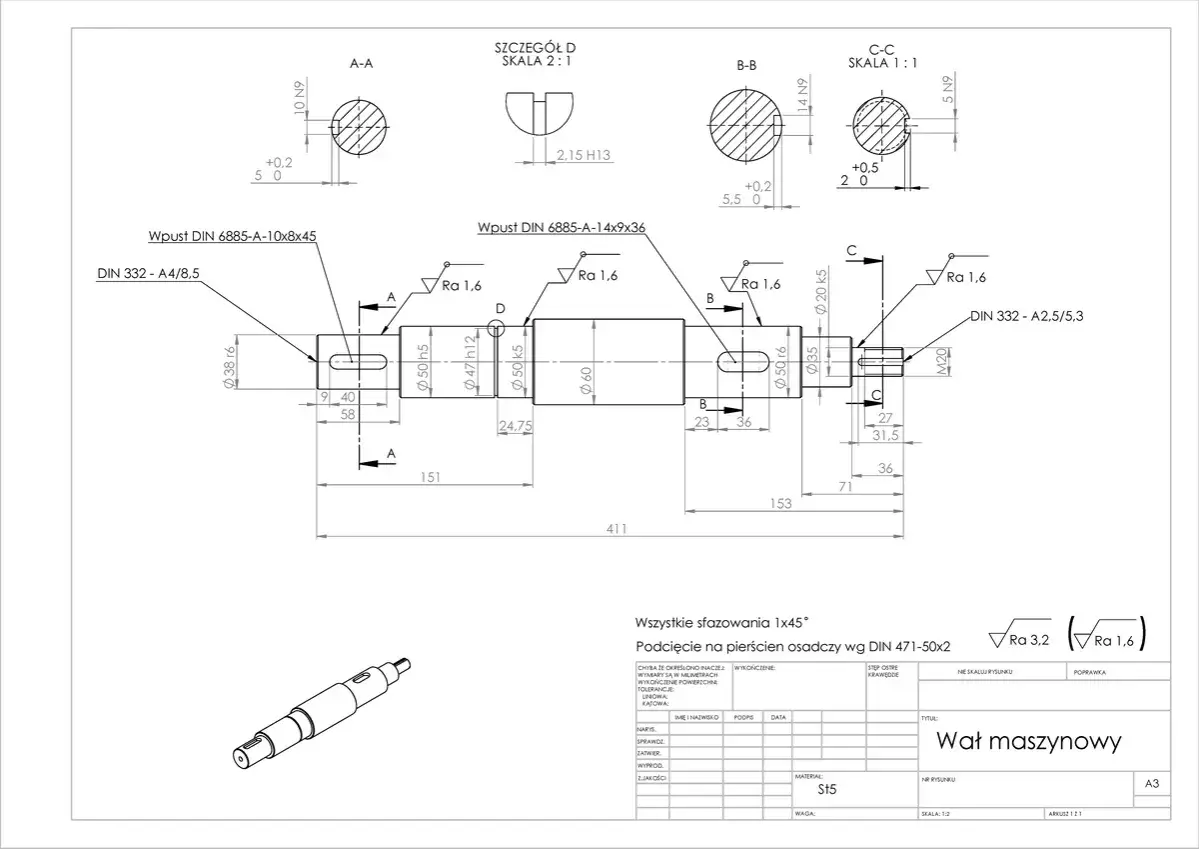

Nie traktuję wartości d1 jako gotowego zalecenia dotyczącego średnicy wiertła pod gwint. Przy wykonywaniu nakrętki trzeba uwzględnić naddatek na obróbkę, klasę tolerancji, materiał i sposób wykonania. Do toczenia lub gwintowania według rysunku technicznego potrzebna jest pełna karta wymiarowa, a nie tylko skrócona tabela.
Jakie znaczenie ma skok dla pracy mechanizmu
Mały skok pozwala uzyskać dokładniejszą regulację i zwykle większą samohamowność, czyli mniejszą skłonność nakrętki do obracania się pod wpływem obciążenia. Z kolei duży skok zwiększa przesuw na obrót, ale może wymagać większego momentu hamującego albo dodatkowego zabezpieczenia.
| Wariant | Co daje | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Mały skok | Precyzyjna regulacja i większa kontrola ruchu | Regulatory, przyrządy pomiarowe, mechanizmy nastawcze | Wolniejszy przesuw i dłuższy czas pracy |
| Średni skok | Rozsądny kompromis między siłą a prędkością | Imadła, stoły maszynowe, śruby pociągowe | Wymaga prawidłowego smarowania i ustawienia osi |
| Duży skok | Szybki przesuw przy jednym obrocie | Podnośniki, siłowniki mechaniczne, napędy o krótkim cyklu | Mniejsza samohamowność i większe obciążenie boków zwoju |
Samohamowności nie wolno zakładać wyłącznie na podstawie oznaczenia Tr. Wpływają na nią między innymi kąt linii śrubowej, tarcie, materiał pary śruba-nakrętka, smar i obciążenie. W urządzeniu, którego niekontrolowane opuszczenie byłoby niebezpieczne, stosuję dodatkowy hamulec, zapadkę albo blokadę mechaniczną.
Norma ISO 2904:2020 opisuje podstawowe wymiary metrycznych gwintów trapezowych zgodnych z szeregiem ISO 2902 i pozostaje aktualnym punktem odniesienia po przeglądzie przeprowadzonym w 2025 roku. Tolerancje i pasowanie trzeba sprawdzać osobno, ponieważ sama geometria profilu nie mówi jeszcze, jak ciasno śruba ma współpracować z nakrętką.
Jak dobrać nakrętkę i sprawdzić zgodność części
Śruba Tr20×4 pasuje do nakrętki Tr20×4, ale identyczna średnica nominalna nie wystarczy. Zgodne muszą być profil, skok, kierunek zwoju, liczba zaczepów i klasa tolerancji. Nakrętka Tr20×2 nie będzie prawidłowo współpracować ze śrubą Tr20×4.
Przed montażem sprawdzam kilka rzeczy:
- czy oznaczenie obu elementów ma ten sam skok i kierunek,
- czy gwint nie ma zgniecionych wierzchołków ani zadziorów,
- czy nakrętka wchodzi ręcznie na kilka zwojów bez zacięcia,
- czy oś śruby i nakrętki jest współosiowa,
- czy luz osiowy mieści się w wymaganiach mechanizmu,
- czy zastosowany smar jest odpowiedni dla materiału i temperatury pracy.
W oznaczeniach można spotkać klasy tolerancji, na przykład 7e dla gwintu zewnętrznego i 7H dla wewnętrznego. Nie należy traktować ich jak uniwersalnego przepisu dla każdej maszyny. Przy precyzyjnym stole lub osi pozycjonującej większy luz może pogorszyć dokładność, ale zbyt ciasne pasowanie zwiększy opory, temperaturę i ryzyko zatarcia.
W praktyce serwisowej częstym problemem nie jest sama tabela, tylko mieszanie części od różnych dostawców. Zdarza się, że śruba ma poprawny profil, lecz inną klasę tolerancji albo zużycie większe niż dopuszczalne. Dlatego przy wymianie zwykle oceniam komplet, czyli śrubę, nakrętkę, łożyskowanie i sposób smarowania.
Gwint trapezowy a połączenia rurowe
Gwint trapezowy jest gwintem ruchowym lub napędowym. Przenosi siłę osiową i zamienia obrót na przesuw, ale nie służy do uszczelniania przewodów hydraulicznych. Jego zarys, luz roboczy i sposób współpracy są inne niż w gwintach rurowych.
| Rodzaj gwintu | Główna funkcja | Przykładowe zastosowanie |
|---|---|---|
| Tr | Przenoszenie ruchu i obciążenia osiowego | Śruby pociągowe, podnośniki, siłowniki mechaniczne |
| G | Połączenia rurowe z uszczelnieniem na powierzchni czołowej lub uszczelce | Instalacje hydrauliczne i pneumatyczne |
| R | Połączenia rurowe z uszczelnieniem na gwincie | Przewody i kształtki rurowe |
| M | Połączenia mechaniczne ogólnego przeznaczenia | Śruby, nakrętki, elementy mocujące |
Jeżeli element ma połączyć przewód hydrauliczny, sprawdzam oznaczenie portu, średnicę, skok lub liczbę zwojów na cal oraz sposób uszczelnienia. Wkręcenie śruby trapezowej w otwór rurowy może wyglądać poprawnie przez pierwsze obroty, ale nie zapewni szczelności i może uszkodzić gniazdo.
Błędy, przez które tabela prowadzi do złego wyboru
Najczęściej wybiera się średnicę, pomijając skok. To błąd szczególnie kosztowny przy częściach zamiennych, bo warianty Tr20×2 i Tr20×4 mają tę samą średnicę nominalną, lecz nie są wzajemnie zamienne.
- Pomiar suwmiarką bez pomiaru skoku nie wystarcza do identyfikacji gwintu.
- Mylenie średnicy nominalnej z rdzeniem prowadzi do złego doboru nakrętki lub otworu.
- Pomijanie tolerancji może dać zbyt duży luz albo doprowadzić do zatarcia.
- Brak smarowania przy dużym nacisku szybko niszczy boki zwoju.
- Łączenie śruby trapezowej z przypadkową nakrętką często kończy się nierówną pracą i przyspieszonym zużyciem.
- Traktowanie gwintu Tr jak rurowego stwarza ryzyko nieszczelności w instalacji.
Gdy oznaczenie jest niewidoczne, mierzę średnicę zewnętrzną w kilku miejscach i sprawdzam skok grzebieniem do gwintów. Przy niepewnym wyniku porównuję próbkę z nakrętką wzorcową albo rysunkiem producenta. To zajmuje kilka minut, a zwykle oszczędza koszt źle wykonanej części.
Jak wykorzystać tabelę przed zamówieniem części
Najbezpieczniej zapisać pełne oznaczenie, na przykład Tr30×6, prawy, jednokrotny, a następnie dopisać długość roboczą, materiał, wymagany luz i rodzaj nakrętki. Jeśli element pracuje w zapylonym środowisku, dobrze przewidzieć nakrętkę z możliwością oczyszczania lub osłonę gwintu.
Sama tabela pozwala szybko zawęzić wybór, ale nie zastępuje obliczeń obciążenia. Przy podnośnikach, siłownikach i mechanizmach bezpieczeństwa trzeba sprawdzić nośność rdzenia, wyboczenie śruby, naciski na nakrętkę, zużycie oraz moment napędowy.
Najprostsza zasada jest taka: najpierw ustalam funkcję mechanizmu, potem posuw i obciążenie, a dopiero na końcu wybieram średnicę z tabeli. Dzięki temu gwint trapezowy nie jest dobierany „na oko”, tylko do rzeczywistych warunków pracy.
