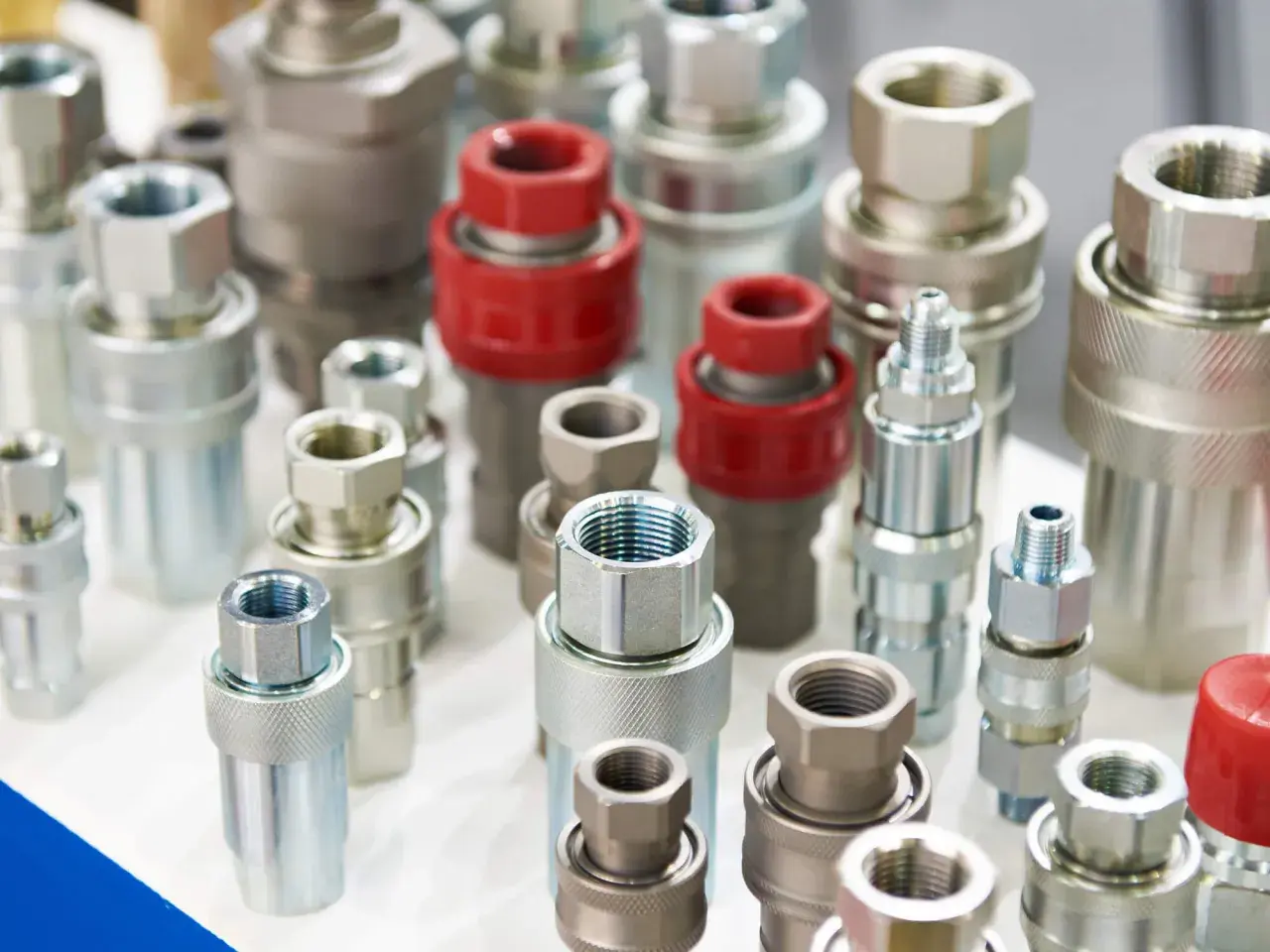

Podczas odłączania przewodu hydraulicznego kilka kropel oleju może wydawać się drobiazgiem, ale przy częstym serwisie szybko oznacza zabrudzenia, straty medium i ryzyko poślizgu. Złącze suchoodcinające ogranicza wyciek podczas łączenia i rozłączania przewodów, dlatego dobrze sprawdza się w maszynach roboczych, instalacjach przemysłowych oraz układach wymagających szybkiej wymiany osprzętu. Wyjaśniam, jak działa, jakie gwinty i przewody do niego dobrać, czym różni się od zwykłej szybkozłączki oraz jak uniknąć błędów montażowych.
Najważniejsze informacje o szybkim i czystym transferze płynu
- Podwójne zawory ograniczają wyciek po obu stronach połączenia.
- Najczęściej stosowanym standardem dla płaskich czołowo szybkozłączy hydraulicznych jest ISO 16028.
- Przed zakupem trzeba sprawdzić ciśnienie, przepływ, rozmiar, gwint i materiał uszczelnień.
- Typowe rozmiary 1/2 cala osiągają przepływ około 90 l/min, ale dokładne parametry zależą od serii.
- Suchoodcinanie nie oznacza pracy pod ciśnieniem. Przed rozłączeniem trzeba zlikwidować ciśnienie resztkowe, chyba że producent dopuszcza inne rozwiązanie.
Jak działa szybkozłącze suchoodcinające
W środku znajdują się dwa elementy zaworowe, po jednym w gnieździe i wtyczce. Po połączeniu otwierają przepływ, a po rozłączeniu zamykają obie połówki. Dzięki temu olej nie wypływa swobodnie z przewodu, a do układu dostaje się mniej powietrza i zanieczyszczeń.
Popularna wersja ma płaską powierzchnię czołową flat face. Taka konstrukcja ogranicza objętość oleju uwięzionego przy końcówce i ułatwia wytarcie elementów przed ponownym połączeniem. Nie jest jednak całkowicie bezwyciekowa. Na powierzchni może pozostać cienki film olejowy, a przy rozłączaniu przewodu pod ciśnieniem pojawia się znacznie większy wyciek.
W praktyce największą różnicę odczuwa się przy częstej wymianie osprzętu. Operator nie musi za każdym razem rozkręcać połączenia kluczem, a serwisant ma mniej oleju na rękawicach, maszynie i posadzce. To przekłada się także na krótszy postój, choć sama szybkozłączka kosztuje więcej niż standardowe połączenie gwintowane.
Gniazdo, wtyczka i mechanizm blokady
Gniazdo jest zwykle montowane po stronie zasilania lub na stałym elemencie układu, natomiast wtyczka trafia na przewód albo wymienny osprzęt. Obie połówki muszą pochodzić z tej samej rodziny wymiarowej. Sam fakt, że mają rozmiar 1/2 cala, nie gwarantuje zgodności.
Blokada może działać przez tuleję, kulki blokujące albo mechanizm skręcany. Przy maszynach narażonych na drgania preferuję rozwiązania z wyraźną blokadą mechaniczną i osłoną przed przypadkowym odpięciem. Złącze, które łatwo rozłączyć ręką, nie zawsze jest dobrym wyborem do ładowarki lub ciągnika.
Gwint i przewód muszą pasować do całego układu
Rozmiar szybkozłącza określa przede wszystkim jego kanał przepływowy, a nie sam gwint przyłączeniowy. Przykładowo element o wielkości nominalnej 1/2 cala może mieć przyłącze G3/4 BSP, gwint metryczny M18 x 1,5, JIC albo inną końcówkę zależną od wykonania. Najczęściej spotyka się gwinty BSP, oznaczane literą G, oraz gwinty metryczne używane przy końcówkach rurowych DIN. Nie należy łączyć ich na siłę ani traktować jako zamiennych. Inny skok gwintu może pozwolić na częściowe wkręcenie, ale po rozgrzaniu układu pojawi się nieszczelność lub uszkodzenie korpusu.Przy doborze sprawdzam zawsze pięć danych zapisanych na starej końcówce lub w dokumentacji maszyny:
- typ i rozmiar gwintu,
- średnicę nominalną przepływu,
- maksymalne ciśnienie robocze i ciśnienie impulsowe,
- rodzaj medium oraz zakres temperatur,
- typ końcówki przewodu, na przykład zaciskaną, rurową albo z gwintem.
Nie dobieraj szybkozłączki wyłącznie po średnicy węża
Przewód 1/2 cala nie zawsze wymaga złącza dokładnie w tym samym rozmiarze. Liczy się prędkość przepływu, długość przewodu, liczba kolan oraz dopuszczalny spadek ciśnienia. Zbyt małe złącze działa jak zwężka i może powodować grzanie oleju, hałas oraz wolniejszą pracę siłownika.
Dla orientacji wybrane serie płaskoczołowych złączy mogą przy spadku ciśnienia około 3 bar zapewniać przepływ od mniej więcej 24 l/min dla rozmiaru 1/4 cala do około 90-95 l/min dla 1/2 cala. Większy rozmiar nie zawsze będzie lepszy, ponieważ rośnie masa, cena i gabaryt elementu. Złącze powinno być dopasowane do rzeczywistego przepływu, a nie przewymiarowane bez powodu.
Gdzie rozwiązanie dry-break ma największy sens
Takie połączenia stosuje się tam, gdzie przewód jest często odpinany albo nawet niewielka ilość płynu powoduje problem. Dotyczy to między innymi hydrauliki siłowej maszyn budowlanych, agregatów rolniczych, układów testowych, instalacji przemysłowych i transferu olejów lub innych cieczy technologicznych.
Dobrym przykładem jest wymienny osprzęt koparki. Operator może podłączać młot, chwytak albo szybkozłącze narzędziowe bez każdorazowego rozlewania oleju. W układzie diagnostycznym podobna konstrukcja ogranicza kontakt medium z otoczeniem i pomaga zachować czystość podczas częstych zmian przewodów pomiarowych.
Nie używałbym jednak tego rozwiązania automatycznie w każdej instalacji. Jeśli przewód jest odpinany raz na kilka lat, zwykłe połączenie może być ekonomicznie wystarczające. Gdy medium jest agresywne chemicznie, spożywcze albo łatwopalne, potrzebna jest osobna weryfikacja materiałów, uszczelnień i dopuszczeń producenta.
Suchoodcinające czy standardowe szybkozłącze
| Cecha | Wersja standardowa | Wersja dry-break |
|---|---|---|
| Wycieki przy rozłączeniu | Zwykle większe | Małe, ograniczone konstrukcją zaworów |
| Odporność na zabrudzenia | Zależna od typu czoła | Zwykle lepsza przy płaskim czole |
| Opory przepływu | Mogą być niskie | Zależą od zaworów i konkretnej serii |
| Cena zakupu | Najczęściej niższa | Najczęściej wyższa |
| Najlepsze zastosowanie | Rzadkie rozłączanie przewodów | Częsty serwis i wymiana osprzętu |
Moja praktyczna ocena jest prosta. Jeżeli najważniejszy jest niski koszt, a przewód pozostaje stale podłączony, standardowa szybkozłączka może wystarczyć. Jeżeli liczy się czystość, czas wymiany i ograniczenie strat oleju, dopłata do płaskiego czoła zwykle ma uzasadnienie.
Jak wybrać odpowiedni model bez zgadywania
Najpierw ustalam medium i parametry pracy. Olej hydrauliczny, woda, emulsja i płyn chemiczny mogą wymagać innych materiałów korpusu oraz uszczelnień. NBR jest popularnym elastomerem do wielu olejów mineralnych, ale przy podwyższonej temperaturze, płynach trudnopalnych lub chemikaliach może być potrzebny FKM, EPDM albo specjalne wykonanie.Drugim krokiem jest sprawdzenie ciśnienia. W katalogach można spotkać modele od około 250 do ponad 400 bar, lecz wartość dla całej pary może różnić się od wartości dla jednej połówki. Przykładowo dla wybranych złączy ISO 16028 rozmiar 1/2 cala może mieć ciśnienie robocze około 400 bar, a większy rozmiar 1 cala około 350 bar. Są to dane konkretnej serii, nie uniwersalna cecha każdego produktu.
Trzeba też uwzględnić temperaturę, pulsacje i obciążenia mechaniczne. Ciśnienie statyczne w instalacji to za mało, jeśli pompa generuje uderzenia hydrauliczne. W takim układzie zostawiam margines bezpieczeństwa i wybieram komponent z dokumentacją dotyczącą ciśnienia impulsowego.
Standard ISO nie zastępuje sprawdzenia katalogu
Oznaczenie ISO 16028 odnosi się do wymiarów i konstrukcji określonego typu szybkozłączy z płaskim czołem. Pomaga w ocenie zamienności, ale nie oznacza, że każdy produkt różnych marek będzie miał identyczne parametry przepływu, materiałów i ciśnienia.
Przed zamówieniem porównuję numer serii, profil wtyczki i gniazda oraz kartę techniczną. Najbezpieczniej kupić komplet jednej serii. Mieszanie elementów tylko na podstawie podobnego wyglądu jest jednym z częstszych powodów problemów z blokadą i nieszczelnością.
Montaż i codzienna obsługa decydują o trwałości
Przed połączeniem trzeba wyłączyć pompę, opuścić obciążony element i zredukować ciśnienie w przewodzie. Siłowe wciskanie połówek przy wysokim ciśnieniu może uszkodzić zawory albo uniemożliwić połączenie. W układach, w których ciśnienie resztkowe regularnie zostaje po stronie przewodu, warto zastosować rozwiązanie dopuszczone do łączenia pod ciśnieniem lub dodatkowy zawór odciążający.
Końcówki należy oczyścić bez włókien i zabezpieczać kapturkami, gdy przewód jest odłączony. Piasek, opiłki i zaschnięty olej uszkadzają powierzchnie uszczelniające szybciej niż sam przepływ. Po połączeniu sprawdzam, czy tuleja wróciła do pozycji blokady i wykonuję próbę przy niskim obciążeniu.
Nie wolno obracać przewodu za korpus złącza ani używać szybkozłączki jako punktu podparcia. Jeżeli przewód pracuje na zgięciu, potrzebne jest odciążenie i właściwy promień gięcia. Inaczej naprężenie przenosi się na końcówkę, a wyciek pojawi się mimo prawidłowego doboru gwintu.Objawy zużycia, których nie warto ignorować
- wyczuwalny luz między połówkami,
- wyciek po prawidłowym zablokowaniu,
- trudność z połączeniem mimo odciążenia układu,
- uszkodzona powierzchnia płaskiego czoła,
- pęknięta, stwardniała albo spłaszczona uszczelka,
- nagły wzrost temperatury lub spadek prędkości siłownika.
Wymiana samych uszczelnień pomaga tylko wtedy, gdy gniazdo i wtyczka nie mają wżerów ani deformacji. Przy uszkodzeniu zaworu lub powierzchni czołowej lepiej wymienić całą połówkę. Koszt prostego elementu o popularnym rozmiarze 1/2 cala może wynosić około 100-150 zł brutto, natomiast wersje ze stali nierdzewnej, do wyższych ciśnień lub specjalnych mediów mogą kosztować kilkaset złotych i więcej.
Najczęstsze błędy przy doborze i wymianie
Pierwszy błąd to utożsamianie gwintu z rozmiarem przepływu. Drugi to dobór na podstawie maksymalnego ciśnienia bez sprawdzenia przepływu i spadku ciśnienia. Złącze może wytrzymać ciśnienie, ale jednocześnie ograniczać przepływ na tyle, że maszyna zacznie pracować wyraźnie wolniej.
Często pomija się również kompatybilność uszczelnień z medium. Ta sama szybkozłączka może dobrze działać z olejem mineralnym, a szybko stracić szczelność po zastosowaniu innego płynu. Dlatego przy zmianie medium nie wystarczy przepłukanie instalacji. Trzeba potwierdzić odporność materiałów w karcie produktu.
Nie traktowałbym też określenia „bez wycieku” dosłownie. Suchoodcinanie minimalizuje stratę płynu podczas normalnego rozłączania, ale nie zastępuje procedury bezpieczeństwa, czyszczenia ani kontroli ciśnienia. Najwięcej problemów powstaje wtedy, gdy dobra szybkozłączka jest montowana w brudnym, naprężonym lub przeciążonym przewodzie.
Dobry wybór zaczyna się od parametrów, nie od samego rozmiaru
Przed zakupem spisz typ gwintu, średnicę przewodu, wymagany przepływ, ciśnienie robocze, temperaturę i rodzaj medium. Dopiero na tej podstawie wybierz profil złącza, materiał korpusu oraz uszczelnienia. Taka kolejność zajmuje kilka minut, a często pozwala uniknąć kosztownej wymiany niewłaściwego kompletu.
Jeżeli przewody są często odpinane, płaskoczołowa konstrukcja ISO 16028 będzie zwykle rozsądnym punktem wyjścia. Gdy połączenie pracuje w ciężkich warunkach, równie ważne jak ograniczenie wycieku są blokada, osłony, odciążenie przewodu i regularna kontrola. To właśnie te detale decydują, czy szybkozłącze będzie wygodnym elementem serwisu, czy kolejnym źródłem przestojów.
