Dobór złącza do instalacji hydraulicznej często zaczyna się od pozornie prostego oznaczenia na korpusie. Problem pojawia się wtedy, gdy rozmiar w calach nie odpowiada zmierzonej średnicy, a podobnie wyglądające gwinty nie zapewniają szczelności. Wyjaśniam, czym jest gwint BSP, jak odczytywać oznaczenia G, R, Rp i Rc, jak rozpoznać rozmiar oraz jak poprawnie połączyć przewód, zawór lub kształtkę.
Najważniejsze informacje o standardzie BSP w instalacjach
- BSP to rodzina rurowych gwintów calowych o profilu Whitwortha i kącie zarysu 55°.
- G oznacza gwint równoległy, który uszczelnia się na powierzchni czołowej, podkładce lub uszczelce.
- R, Rp i Rc należą do systemu ISO 7-1, w którym szczelność może powstawać na zarysie gwintu.
- Rozmiar G 1/2 nie oznacza średnicy zewnętrznej 12,7 mm. Rzeczywista średnica gwintu wynosi około 20,96 mm.
- Gwint BSP i amerykański NPT nie są zamienne, nawet gdy mają podobny rozmiar nominalny.
- Przed montażem trzeba sprawdzić typ gwintu, skok, sposób uszczelnienia i medium robocze.
Co dokładnie oznacza standard BSP
Skrót BSP pochodzi od nazwy British Standard Pipe. To system gwintów rurowych wywodzący się z brytyjskiego gwintu Whitwortha, używany w hydraulice, pneumatyce, armaturze, przewodach oraz maszynach. W praktyce spotyka się go między innymi w zaworach, szybkozłączach, manometrach, redukcjach i końcówkach przewodów.
Profil ma kąt zarysu 55°, dlatego różni się od popularnych gwintów metrycznych oraz NPT. Oznaczenie w calach opisuje przede wszystkim umowny rozmiar przyłącza rurowego, a nie średnicę mierzoną suwmiarką. To właśnie ta historyczna konwencja jest źródłem wielu pomyłek przy zakupie części.
Współczesne oznaczenia opierają się głównie na dwóch grupach norm. ISO 228-1 opisuje gwinty równoległe, przy których szczelność nie powstaje na samym gwincie, natomiast ISO 7-1 dotyczy połączeń uszczelnianych przez wzajemne dopasowanie gwintów. Dla użytkownika ważniejsze od samej nazwy normy jest to, czy ma do czynienia z gwintem G, czy z odmianą R, Rp albo Rc.
G, R, Rp i Rc nie oznaczają tego samego
Najczęściej spotykany w armaturze jest gwint G, czyli BSPP. Jest równoległy, więc jego średnica pozostaje taka sama na całej długości. Samo skręcenie elementu nie gwarantuje szczelności. Potrzebna jest uszczelka płaska, podkładka z miękkiego materiału, stożek, o-ring albo inna przygotowana przez producenta powierzchnia uszczelniająca.
Gwint R, nazywany handlowo BSPT, jest zewnętrznym gwintem stożkowym. Jego średnica zmniejsza się w kierunku końca elementu, dzięki czemu połączenie może uszczelnić się na zarysie gwintu. Wewnętrzny gwint równoległy współpracujący z R oznacza się jako Rp, a wewnętrzny gwint stożkowy jako Rc.
| Oznaczenie | Rodzaj gwintu | Gdzie powstaje szczelność | Typowe zastosowanie |
|---|---|---|---|
| G | Zewnętrzny lub wewnętrzny, równoległy | Na powierzchni czołowej, uszczelce lub o-ringu | Armatura, przyrządy, złącza hydrauliczne |
| R | Zewnętrzny, stożkowy | Na gwincie | Przyłącza rurowe i kształtki |
| Rp | Wewnętrzny, równoległy | Na gwincie we współpracy z R | Gniazda i korpusy armatury |
| Rc | Wewnętrzny, stożkowy | Na gwincie | Połączenia rurowe wymagające dopasowania stożkowego |
To rozróżnienie ma praktyczne znaczenie. Do przyłącza z podkładką nie należy dokładać taśmy uszczelniającej tylko dlatego, że po skręceniu pojawia się niewielki luz. Z kolei przy połączeniu stożkowym użycie uszczelki płaskiej w przypadkowym miejscu może nie przynieść żadnego efektu.

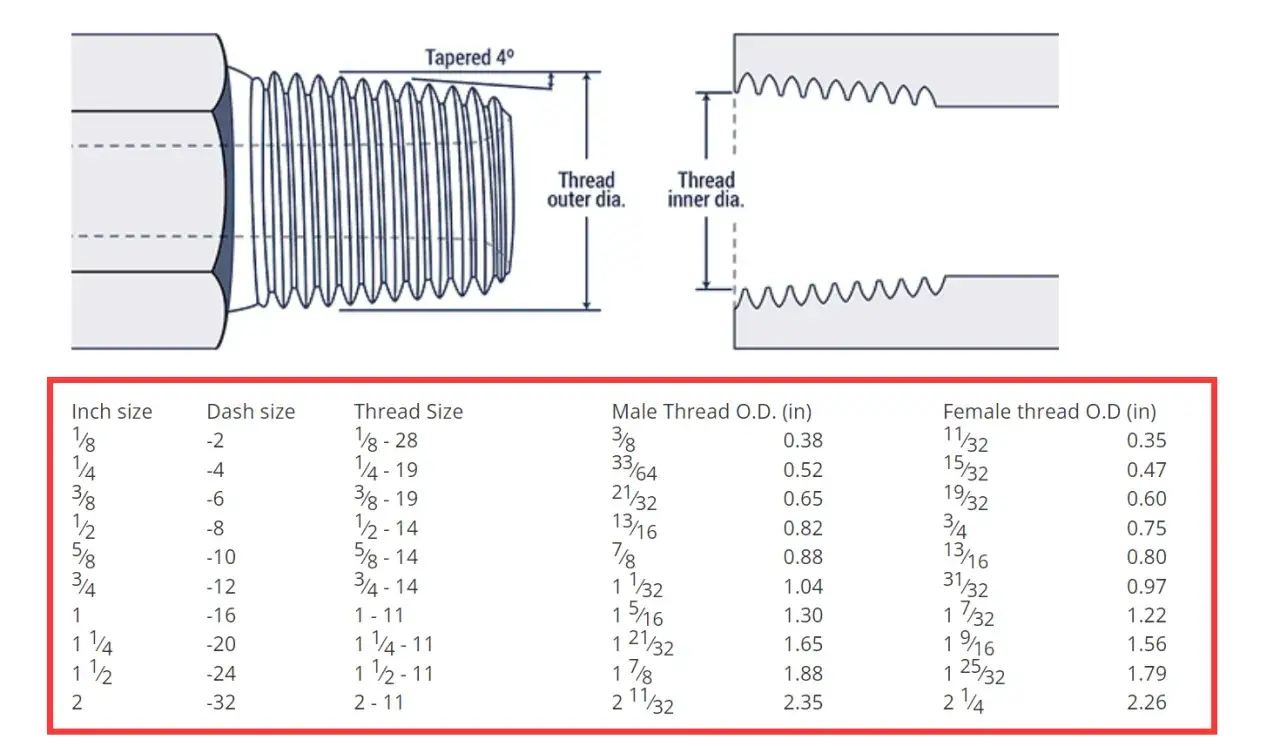

Jak rozpoznać rozmiar bez zgadywania
Do identyfikacji potrzebuję trzech informacji. Najpierw sprawdzam, czy gwint jest zewnętrzny czy wewnętrzny, potem mierzę średnicę i na końcu ustalam skok. Sam pomiar średnicy rzadko wystarcza, bo kilka rozmiarów BSP ma wartości, które na pierwszy rzut oka można łatwo pomylić z innymi systemami.
| Oznaczenie | Skok | Liczba zwojów na cal | Przybliżona średnica zewnętrzna gwintu |
|---|---|---|---|
| G 1/8 | 0,907 mm | 28 TPI | 9,73 mm |
| G 1/4 | 1,337 mm | 19 TPI | 13,16 mm |
| G 3/8 | 1,337 mm | 19 TPI | 16,66 mm |
| G 1/2 | 1,814 mm | 14 TPI | 20,96 mm |
| G 3/4 | 1,814 mm | 14 TPI | 26,44 mm |
| G 1 | 2,309 mm | 11 TPI | 33,25 mm |
| G 1 1/4 | 2,309 mm | 11 TPI | 41,91 mm |
| G 1 1/2 | 2,309 mm | 11 TPI | 47,80 mm |
| G 2 | 2,309 mm | 11 TPI | 59,61 mm |

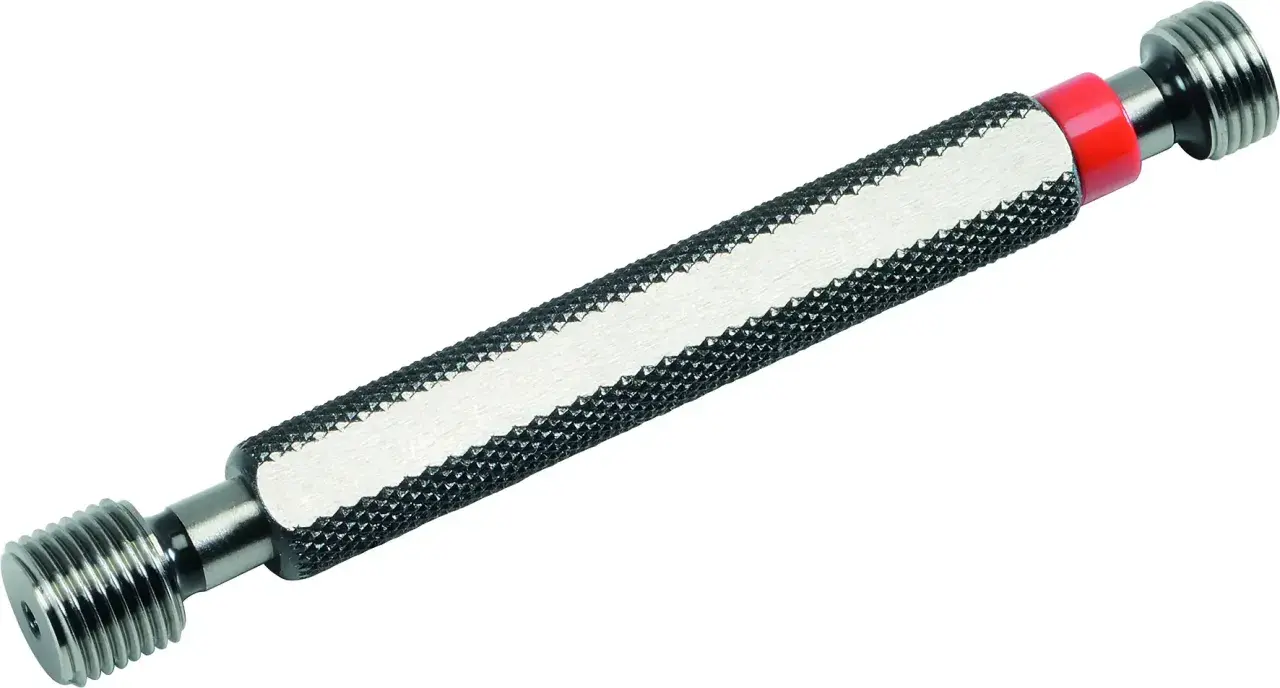

W tabeli podaję wartości orientacyjne dla najpopularniejszych rozmiarów. W warsztacie najlepiej użyć grzebienia do gwintów, który pozwala sprawdzić skok, oraz suwmiarki do pomiaru średnicy. Jeżeli nie mam wzornika, liczę zwoje na odcinku jednego cala albo mierzę odległość między kilkoma wierzchołkami, ale taki sposób traktuję jako wstępną identyfikację.
Przykładowo przyłącze o średnicy około 21 mm może wskazywać na 1/2 cala BSP, lecz przed zamówieniem części trzeba jeszcze ustalić, czy jest to G, R, Rp czy Rc. Niewielka różnica w skoku lub kącie profilu wystarczy, aby element zaczął się krzywo wkręcać i uszkodził pierwsze zwoje.
Gdzie stosuje się te gwinty i z czym ich nie mylić
System BSP jest powszechny w europejskiej armaturze wodnej, instalacjach sprężonego powietrza, hydraulice siłowej oraz osprzęcie maszyn sprowadzanych z Wielkiej Brytanii. Oznaczenia G 1/4, G 3/8 i G 1/2 często występują na przyłączach manometrów, rozdzielaczy, zaworów i końcówkach przewodów.
Największe ryzyko pomyłki dotyczy gwintu NPT. Ma on profil 60°, podczas gdy BSP wykorzystuje profil 55°. NPT jest również stożkowy, ale jego skok i geometria mogą być inne. Połączenie może przez chwilę wyglądać na dopasowane, a mimo to mieć zbyt małą powierzchnię styku, niszczyć gwint i przeciekać pod ciśnieniem.
| Cecha | BSP | NPT | Gwint metryczny |
|---|---|---|---|
| Oznaczenie | G, R, Rp, Rc | NPT | M, na przykład M20 x 1,5 |
| Kąt profilu | 55° | 60° | 60° |
| Jednostka rozmiaru | Calowa, często nominalna | Calowa, nominalna | Milimetry |
| Typowe uszczelnienie | Uszczelka albo gwint, zależnie od odmiany | Najczęściej na gwincie | Uszczelka, stożek lub o-ring, zależnie od wykonania |
Nie próbuję dopasowywać części siłą ani „na kilka obrotów”. Jeżeli element zatrzymuje się zbyt szybko, wymaga dużego momentu albo wchodzi pod kątem, traktuję to jako sygnał błędnej identyfikacji. W instalacji niskociśnieniowej skutkiem może być tylko kapanie, ale w hydraulice maszynowej dochodzi także ryzyko rozszczelnienia przewodu i nagłego wycieku oleju.
Jak poprawnie zamontować połączenie BSP
Przed montażem oczyszczam gwint z farby, rdzy, opiłków i starego uszczelniacza. Sprawdzam też, czy wierzchołki zwojów nie są zgniecione. Uszkodzonego gwintu nie naprawi większa ilość taśmy, a dokręcanie elementu na siłę zwykle tylko pogarsza sytuację.
- Potwierdzam typ i rozmiar obu gwintów.
- Sprawdzam sposób uszczelnienia wskazany przez konstrukcję złącza lub producenta.
- W przypadku gwintu stożkowego nakładam odpowiedni uszczelniacz albo taśmę PTFE, zaczynając za pierwszym zwojem.
- Wkręcam element ręcznie, aby wykluczyć skrzyżowanie gwintu.
- Dokręcam kluczem, przytrzymując drugi element, żeby nie skręcić przewodu ani korpusu zaworu.
- Po uruchomieniu instalacji wykonuję próbę szczelności przy kontrolowanym ciśnieniu.
Przy taśmie PTFE kierunek nawijania musi odpowiadać kierunkowi dokręcania. Zbyt gruba warstwa może spowodować pęknięcie cienkościennej kształtki, szczególnie z mosiądzu lub tworzywa. W instalacjach hydraulicznych i gazowych dobieram uszczelniacz do medium, temperatury i ciśnienia, a nie tylko do średnicy gwintu.
Gwinty G wymagają szczególnej uwagi. Jeżeli uszczelnienie odbywa się pod nakrętką na o-ringu lub podkładce, taśma na gwincie jest zbędna. Liczy się wtedy czysta powierzchnia czołowa, prawidłowo osadzony element uszczelniający i moment dokręcenia zgodny z dokumentacją.
Typowe błędy przy doborze złącza
Pierwszy błąd to utożsamianie rozmiaru calowego ze średnicą zewnętrzną. Przyłącze opisane jako 1/4 cala ma około 13,16 mm średnicy gwintu, a nie 6,35 mm. Wynika to z historycznego sposobu określania średnicy rury, dla której przeznaczono dane złącze.
Drugi problem to pomijanie rodzaju gwintu. Sam napis „1/2” nie mówi, czy chodzi o G 1/2, R 1/2, Rp 1/2 czy NPT 1/2. Na zamówieniu podaję zawsze pełne oznaczenie, na przykład G 1/2 z uszczelnieniem czołowym albo R 1/2 do gniazda Rp 1/2.
- Nie mieszaj BSP z NPT tylko na podstawie podobnej średnicy.
- Nie dokręcaj na siłę elementu, który nie wkręca się płynnie ręką.
- Nie stosuj taśmy na połączeniu, które uszczelnia się o-ringiem lub podkładką.
- Nie oceniaj rozmiaru wyłącznie po średnicy zmierzonej suwmiarką.
- Nie używaj przypadkowego uszczelniacza w instalacji gazowej, tlenowej lub wysokociśnieniowej.
W praktyce szczególnie często mylone są G 1/2 i metryczne przyłącza o zbliżonej średnicy. Różnica skoku może być niewielka wizualnie, lecz połączenie nie będzie prawidłowo pracować. Jeżeli część pochodzi z importowanej maszyny, sprawdzam oznaczenie w katalogu producenta zamiast opierać się na wyglądzie złącza.
Jak zamówić właściwy element za pierwszym razem
Najbezpieczniejszy opis zawiera system, oznaczenie, płeć gwintu i sposób uszczelnienia. Przykładowo „końcówka przewodu, gwint zewnętrzny R 3/8, stal ocynkowana” mówi znacznie więcej niż samo „przyłącze 3/8”. Przy szybkozłączach dochodzi jeszcze profil gniazda, rodzaj zaworu i dopuszczalne ciśnienie robocze.
Do instalacji wodnej wystarczy zwykle zgodność wymiarowa i materiałowa, ale w hydraulice siłowej sprawdzam także ciśnienie robocze, ciśnienie impulsowe, temperaturę oleju oraz promień gięcia przewodu. Złącze może pasować mechanicznie, a mimo to nie nadawać się do konkretnego układu.
Jeżeli oznaczenie jest nieczytelne, robię zdjęcie całego elementu, mierzę średnicę, ustalam skok i porównuję kształt powierzchni uszczelniającej. Koszt wzornika do gwintów jest niewielki w porównaniu z ceną przestoju maszyny, wymiany uszkodzonego korpusu albo ponownego zakupu przewodu.
Najważniejsza kontrola przed uruchomieniem instalacji
W przypadku połączeń BSP sama zgodność rozmiaru to dopiero połowa sukcesu. Trzeba jeszcze dopasować odmianę gwintu i metodę uszczelnienia, ponieważ równoległy G pracuje inaczej niż stożkowy R, a podobnie wyglądający NPT ma inną geometrię.
Jeżeli mam wątpliwości, nie poprawiam połączenia kolejną warstwą taśmy. Zatrzymuję montaż, sprawdzam skok i oznaczenie oraz dobieram element według dokumentacji. Taka krótka kontrola zwykle oszczędza więcej czasu, niż późniejsze szukanie przyczyny przecieku lub awarii przewodu.
