Wystarczy źle dobrana złączka, aby sprawna instalacja zaczęła przeciekać albo tracić ciśnienie. Gdy ktoś pyta, co to jest armatura, zwykle chce zrozumieć nie tylko samą definicję, lecz także rolę gwintów, przewodów, zaworów i połączeń w całym układzie. Poniżej wyjaśniam te elementy praktycznie, z uwzględnieniem instalacji wodnych, grzewczych, pneumatycznych i hydrauliki siłowej.
Armatura decyduje o połączeniu, przepływie i bezpieczeństwie instalacji
- Armatura to grupa elementów, które łączą, prowadzą, zamykają, filtrują albo regulują przepływ cieczy i gazów.
- Złączka łączy przewody lub przewód z urządzeniem, natomiast zawór dodatkowo steruje przepływem.
- Gwint G, R, M lub NPT nie oznacza tego samego i nie zawsze można je bezpiecznie połączyć.
- Rozmiar 1/2 cala jest oznaczeniem nominalnym, a nie rzeczywistą średnicą zewnętrzną gwintu.
- Dobór armatury wymaga sprawdzenia medium, ciśnienia, temperatury, materiału i sposobu uszczelnienia.
Armatura to nie tylko bateria lub zawór
W języku potocznym armaturą nazywa się często baterie umywalkowe, zawory kątowe i elementy widoczne w łazience. W technice pojęcie jest szersze. Obejmuje zawory, złączki, filtry, szybkozłącza, końcówki przewodów, redukcje oraz elementy zabezpieczające, które pracują w instalacjach wodnych, centralnego ogrzewania, sprężonego powietrza i hydrauliki siłowej.
Najprościej można powiedzieć, że armatura jest wyposażeniem przewodów. Sama rura lub wąż tylko przenosi medium, natomiast armatura pozwala je połączyć, odciąć, skierować, wyregulować albo zabezpieczyć. Bez niej instalacja byłaby ciągłym odcinkiem przewodu, trudnym do naprawy i praktycznie niemożliwym do kontrolowania.
Trzeba też odróżnić armaturę od samych rur. Kolanko, trójnik czy mufa nie przewodzą medium na całej długości instalacji, lecz zmieniają jej kierunek, rozdzielają przepływ albo łączą dwa odcinki. Zawór kulowy robi jeszcze coś więcej, ponieważ pozwala szybko zamknąć przepływ i odciąć fragment układu.
Jakie elementy zaliczamy do armatury hydraulicznej
Podział zależy od branży i zastosowania, ale w praktyce najłatwiej uporządkować armaturę według jej funkcji. Ja zaczynam od tego rozróżnienia, bo sama nazwa produktu często niewiele mówi o tym, co rzeczywiście będzie robił w instalacji.
| Element | Główne zadanie | Przykład zastosowania |
|---|---|---|
| Zawór odcinający | Zamyka lub otwiera przepływ | Odcięcie grzejnika, pompy albo fragmentu instalacji |
| Zawór zwrotny | Blokuje przepływ wsteczny | Ochrona pompy i instalacji przed cofaniem medium |
| Filtr | Zatrzymuje zanieczyszczenia | Ochrona zaworów, dysz i wymienników ciepła |
| Złączka i kształtka | Łączy przewody lub zmienia ich kierunek | Mufa, kolanko, trójnik, redukcja |
| Szybkozłącze | Umożliwia szybkie rozłączanie przewodu | Serwis maszyn, pneumatyka, hydraulika mobilna |
| Element regulacyjny | Zmienia natężenie przepływu lub ciśnienie | Dławik, regulator, zawór redukcyjny |

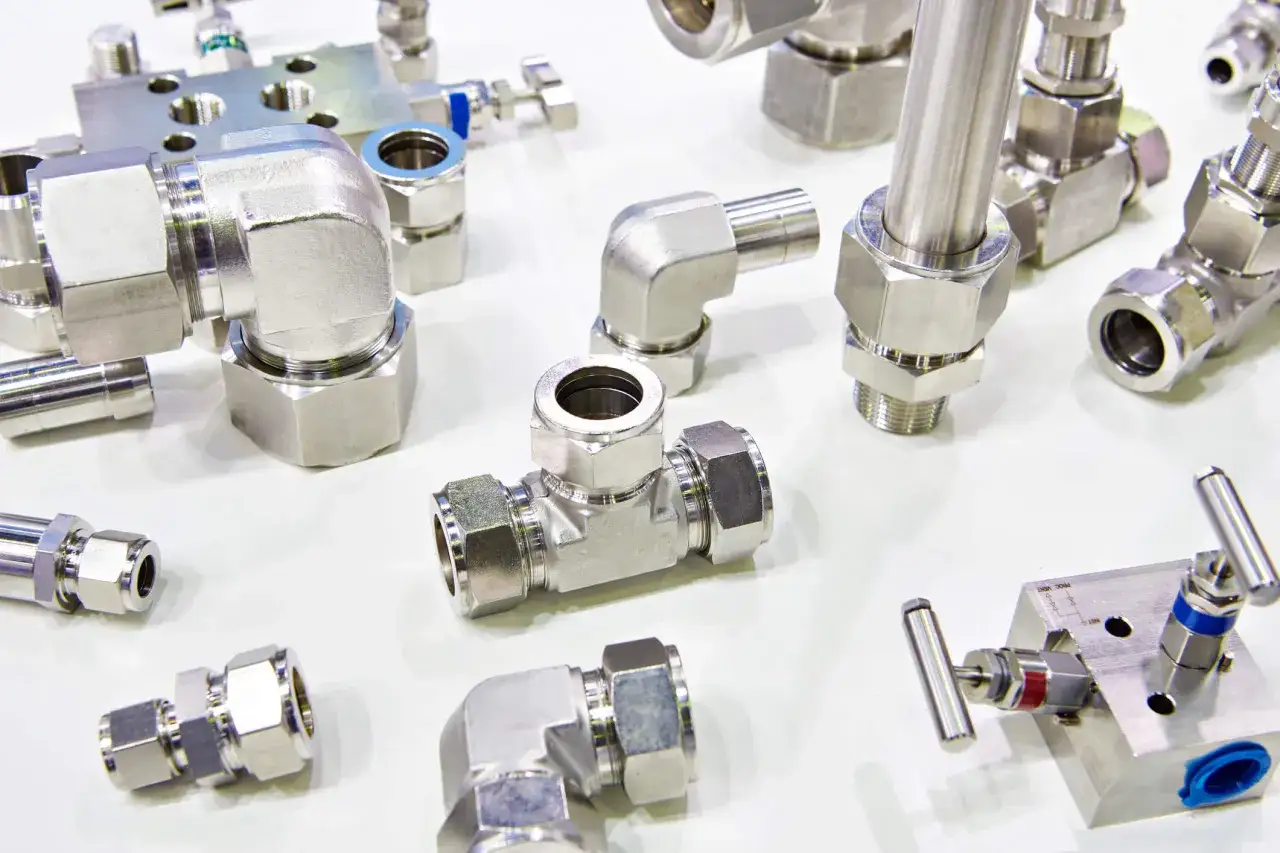

W instalacji domowej najczęściej spotyka się mosiężne zawory kulowe, nyple, mufy, śrubunki i filtry skośne. W hydraulice siłowej dochodzą przewody wysokociśnieniowe, zakuwki, bloki zaworowe i szybkozłącza, gdzie liczy się nie tylko szczelność, ale też odporność na ciśnienie sięgające setek barów.
Materiał także ma znaczenie. Mosiądz dobrze sprawdza się w wielu instalacjach wodnych, stal nierdzewna lepiej znosi trudne środowisko, a tworzywa ograniczają ryzyko korozji. Nie oznacza to jednak, że jeden materiał jest zawsze najlepszy. Trzeba sprawdzić jego zgodność z medium, temperaturą i innymi metalami w układzie.
Gwint decyduje o tym, czy połączenie będzie szczelne

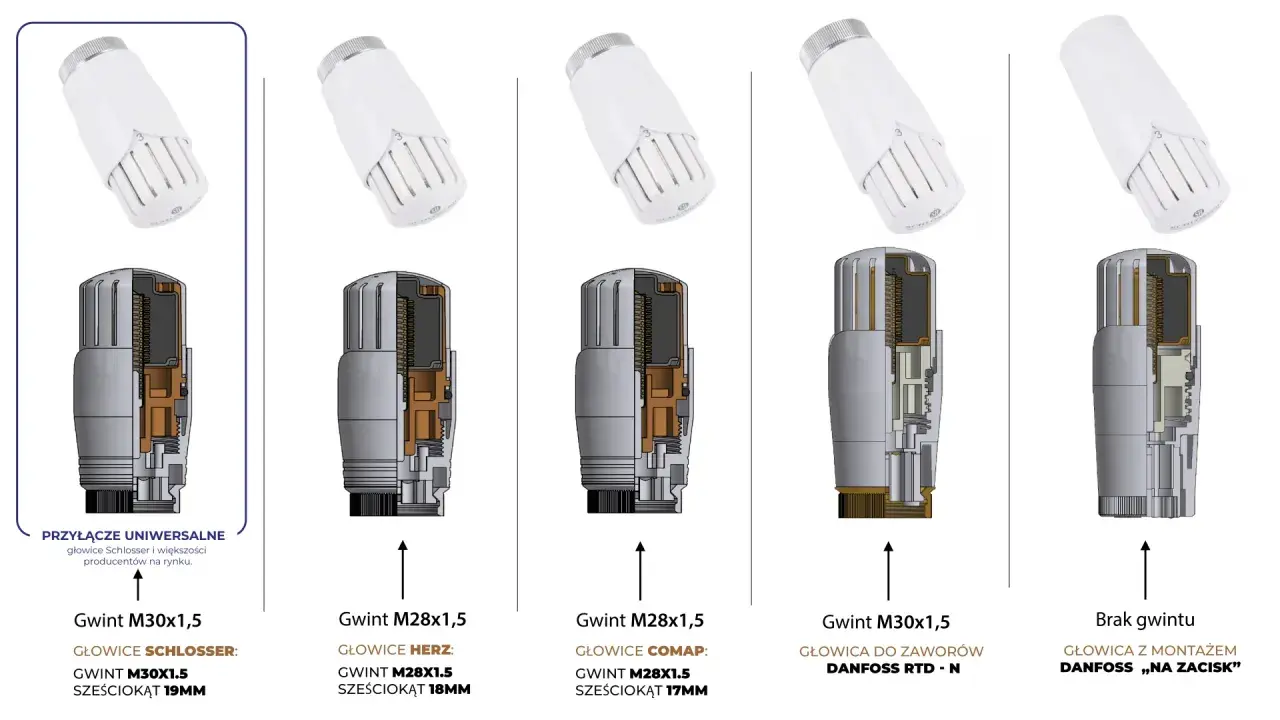

Gwint umożliwia skręcenie dwóch elementów, ale nie każdy gwint działa tak samo. W instalacjach spotyka się między innymi gwinty rurowe calowe typu BSP, gwinty metryczne oraz NPT stosowany głównie w części urządzeń importowanych. Zgodność średnicy nie wystarcza, ponieważ znaczenie ma również skok, kąt zarysu i sposób uszczelnienia.
| Oznaczenie | Charakterystyka | Typowe uszczelnienie |
|---|---|---|
| G | Gwint rurowy walcowy BSP | Uszczelka, O-ring albo powierzchnia czołowa |
| R i Rp | Gwinty rurowe stosowane w połączeniach uszczelnianych na gwincie | Taśma PTFE, nić lub pasta uszczelniająca |
| M | Gwint metryczny, częsty w hydraulice siłowej i automatyce | Stożek, O-ring, podkładka lub uszczelnienie producenta |
| NPT | Gwint stożkowy używany w części instalacji amerykańskich | Uszczelnienie na gwincie |
W polskich instalacjach wodnych często pojawiają się rozmiary 1/2, 3/4 i 1 cala. To rozmiary nominalne, dlatego gwint zewnętrzny G1/2 ma średnicę około 20,9 mm, a nie 12,7 mm wynikające z prostego przeliczenia cala. Pomiar linijką może więc wprowadzić w błąd, szczególnie gdy kupujemy część bez starego wzoru.
Najczęstszy problem widzę przy mieszaniu gwintu walcowego ze stożkowym. Element może dać się wkręcić na kilka obrotów, ale to jeszcze nie oznacza poprawnego połączenia. Jeśli uszczelnienie zostało zaprojektowane na podkładkę, samo owinięcie gwintu taśmą PTFE może pogorszyć sytuację i przesunąć punkt docisku.
Przewody i złącza muszą tworzyć jeden system
Przewód hydrauliczny składa się zwykle z warstwy wewnętrznej, wzmocnienia oraz zewnętrznej osłony. Końcówka przewodu, często nazywana zakuciem, tworzy połączenie z zaworem, pompą albo innym przewodem. Właśnie dlatego przewodu nie dobiera się wyłącznie po średnicy.
Przed zakupem sprawdzam co najmniej średnicę nominalną DN, ciśnienie robocze, temperaturę, rodzaj medium i minimalny promień gięcia. Wąż do oleju hydraulicznego może nie nadawać się do wody pitnej, a przewód do sprężonego powietrza nie musi być odpowiedni do oleju lub gorącej wody.
Najważniejsze rodzaje połączeń
- Połączenie gwintowane jest łatwe do demontażu i popularne przy zaworach oraz urządzeniach.
- Połączenie skręcane z nakrętką pozwala często uniknąć obracania całym przewodem, co jest ważne przy serwisie.
- Szybkozłącze przyspiesza podłączanie, ale wymaga ochrony przed brudem i dobrania odpowiedniej klasy ciśnienia.
- Połączenie zaciskowe lub zaprasowywane zapewnia trwałość, lecz zwykle wymaga właściwego narzędzia i zgodności wszystkich części.
W hydraulice siłowej nie wolno łączyć przypadkowych końcówek tylko dlatego, że pasują średnicą. Systemy BSP, metryczne, JIC i ORFS mają różne geometrie uszczelnienia. Najbezpieczniej wymienić cały kompatybilny zestaw albo korzystać z tabel producenta przewodu i złączki.
Znaczenie ma również prowadzenie przewodu. Zbyt mały promień gięcia, skręcenie węża wokół własnej osi albo tarcie o krawędź obudowy skraca jego trwałość. Z zewnątrz wszystko może wyglądać dobrze, a uszkodzenie pojawi się dopiero przy wzroście ciśnienia.
Jak dobrać armaturę bez zgadywania
Dobór zaczynam od zapisania parametrów instalacji, a nie od samego rozmiaru gwintu. Potrzebne są informacje o medium, ciśnieniu roboczym i maksymalnym, temperaturze, przepływie, materiale przewodów oraz warunkach pracy. W przypadku maszyny dochodzą drgania, częste rozłączanie i narażenie na olej lub pył.
- Rozpoznaj medium, czyli ustal, czy przez przewód płynie woda, olej, powietrze, paliwo lub inna substancja.
- Sprawdź oznaczenie gwintu i rozmiar nominalny. Nie opieraj się wyłącznie na pomiarze średnicy.
- Porównaj ciśnienie i temperaturę dopuszczalne dla każdego elementu, także uszczelki i przewodu.
- Dobierz sposób uszczelnienia zgodnie z konstrukcją połączenia, a nie według przyzwyczajenia.
- Zapewnij dostęp serwisowy, szczególnie przy filtrach, zaworach odcinających i szybkozłączach.
Oznaczenia PN10 i PN16 informują o nominalnej klasie ciśnienia, ale nie są obietnicą identycznej pracy w każdych warunkach. Temperatura, medium, materiał i sposób montażu mogą zmienić rzeczywiste możliwości elementu. Zawsze odczytuję kartę produktu, zwłaszcza gdy instalacja pracuje na gorącej wodzie lub pod wysokim ciśnieniem.
Przeczytaj również: Jak poprawnie wymiarować gwint i dobrać złącze?
Błędy, które wracają najczęściej
- Wkręcanie elementu na siłę, aż do uszkodzenia mosiężnego korpusu albo gwintu.
- Łączenie G, R, M i NPT bez potwierdzenia zgodności.
- Stosowanie taśmy PTFE tam, gdzie producent przewidział uszczelkę czołową.
- Brak podparcia ciężkiego zaworu, przez co naprężenia przenoszą się na rurę.
- Montowanie filtra bez możliwości późniejszego wyczyszczenia.
- Pomijanie kontroli przewodu po montażu i po pierwszym uruchomieniu.
Po wykonaniu połączenia instalację trzeba odpowietrzyć, uruchomić stopniowo i obejrzeć pod kątem wycieku. Przy układach wysokociśnieniowych nie sprawdzam szczelności dłonią. Strumień oleju pod ciśnieniem może wniknąć pod skórę i spowodować poważny uraz, dlatego kontrolę wykonuje się bezpieczną metodą określoną dla danego układu.
Konserwacja armatury przedłuża życie całej instalacji
Armatura nie wymaga ciągłego demontażu, ale potrzebuje regularnej kontroli. Przy instalacjach pracujących intensywnie sprawdzam połączenia przy każdym przeglądzie, a filtry czyszczę zgodnie z zabrudzeniem i zaleceniami producenta. Mały wyciek zauważony wcześnie zwykle oznacza prostą wymianę uszczelki, a nie awarię pompy lub całego przewodu.
Przy wymianie elementu dobrze jest oznaczyć kierunek przepływu i zrobić zdjęcie starego połączenia. Pomaga to uniknąć pomyłki przy zaworach zwrotnych, filtrach i reduktorach. W instalacjach z różnymi metalami kontroluję także ślady korozji galwanicznej, czyli przyspieszonego niszczenia jednego metalu w kontakcie z innym w obecności wilgoci.
Jeżeli armatura pracuje w instalacji wody przeznaczonej do spożycia, wybieram produkty przeznaczone do takiego zastosowania i sprawdzam wymagane dopuszczenia. W układach przemysłowych ważniejsza może być odporność chemiczna, temperatura lub klasa ciśnienia. Najtańsza złączka nie jest oszczędnością, jeśli jej awaria zatrzyma maszynę albo spowoduje zalanie.
Najważniejsza zasada przy wyborze armatury
Armatura jest funkcjonalnym wyposażeniem instalacji, a nie przypadkowym zbiorem zaworów i złączek. Dobrze dobrany element musi pasować jednocześnie pod względem gwintu, uszczelnienia, materiału, ciśnienia, temperatury i rodzaju medium.
Jeśli mam wątpliwości, zachowuję starą część, odczytuję oznaczenia z korpusu i porównuję je z dokumentacją producenta. Taka chwila pomiaru i sprawdzenia zwykle zajmuje mniej czasu niż późniejsze szukanie przyczyny nieszczelności, uszkodzonego przewodu albo źle działającego zaworu.
