Średnice rur stalowych - jak dobrać wymiar i gwint?

Norbert Włodarczyk 11 lipca 2026
Tabela z średnicami rur stalowych, pokazująca wymiary w milimetrach i calach.

Spis treści

Dobór właściwego wymiaru rury decyduje o przepływie, trwałości instalacji i możliwości zastosowania konkretnego złącza. Średnice rur stalowych opisuje się najczęściej przez DN, cale oraz średnicę zewnętrzną, a te oznaczenia nie zawsze są sobie równe. Pokażę, jak czytać tabele wymiarów, dobrać rurę do gwintu i uniknąć błędów przy łączeniu przewodów hydraulicznych.

Najważniejsze informacje o wymiarach rur stalowych

  • DN oznacza średnicę nominalną, a nie dokładny wymiar zmierzony suwmiarką.
  • Rura 1/2 cala ma zwykle średnicę zewnętrzną około 21,3 mm.
  • O przepływie decyduje głównie średnica wewnętrzna, zależna również od grubości ścianki.
  • Gwinty G, R i Rp nie są tym samym i nie zawsze można je bezpiecznie łączyć.
  • Do rur przeznaczonych do gwintowania często stosuje się wymagania normy PN-EN 10255.

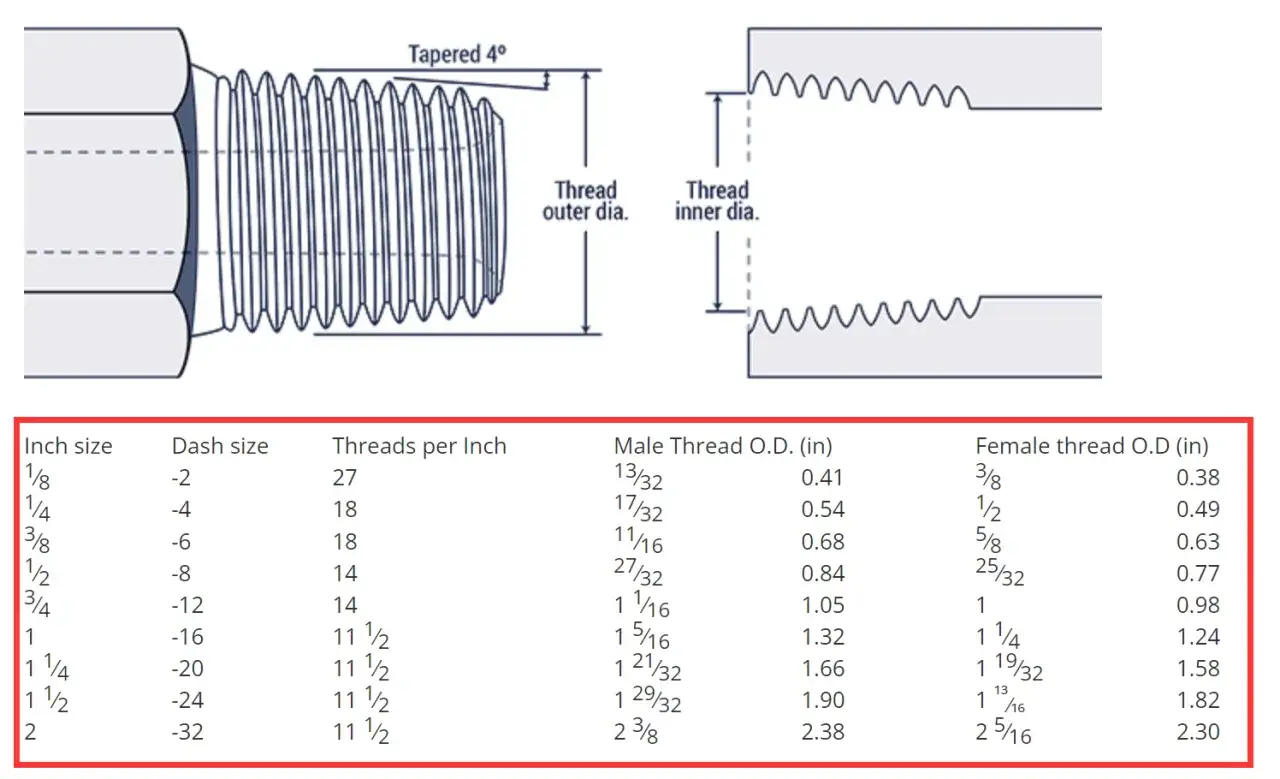

Tabela z wymiarami i średnicami rur stalowych, uwzględniająca rozmiar calowy, rozmiar kreskowy i gwinty na cal.

Jak odczytywać oznaczenia DN, cali i milimetrów

W dokumentacji instalacyjnej spotkasz zwykle trzy oznaczenia. DN to średnica nominalna, czyli umowny rozmiar przewodu. Oznaczenie calowe, na przykład 1/2 cala albo 2 cale, wywodzi się z dawnych standardów rurowych, natomiast średnica zewnętrzna jest rzeczywistym wymiarem stalowego płaszcza rury.

Najczęstszy błąd polega na traktowaniu 1 cala jako dokładnie 25,4 mm. W przypadku rur instalacyjnych tak to nie działa. Rura oznaczona jako 1 cal ma zazwyczaj około 33,7 mm średnicy zewnętrznej, ponieważ rozmiar calowy odnosi się historycznie do przybliżonego światła rury, a nie do jej zewnętrznego obwodu.

Rozmiar calowy DN Typowa średnica zewnętrzna Przykładowe zastosowanie
1/8" DN 6 10,2 mm Małe przyłącza i elementy pomiarowe
1/4" DN 8 13,5 mm Instalacje pomocnicze
3/8" DN 10 17,2 mm Przyłącza urządzeń
1/2" DN 15 21,3 mm Woda, ogrzewanie, pneumatyka
3/4" DN 20 26,9 mm Odgałęzienia instalacji
1" DN 25 33,7 mm Główne przewody w małych instalacjach
1 1/4" DN 32 42,4 mm Większe obiegi grzewcze
1 1/2" DN 40 48,3 mm Przewody rozdzielcze
2" DN 50 60,3 mm Instalacje techniczne i przemysłowe
2 1/2" DN 65 76,1 mm Większe przewody zasilające
3" DN 80 88,9 mm Instalacje przemysłowe
4" DN 100 114,3 mm Główne rurociągi

Podane wartości są typowe dla popularnych rur stalowych, ale przed zakupem trzeba sprawdzić kartę konkretnego wyrobu. Ta sama średnica nominalna może występować z inną grubością ścianki, wykończeniem oraz tolerancją wymiarową.

Najpopularniejsze wymiary rur do instalacji i gwintowania

W instalacjach wodnych, grzewczych, gazowych i technicznych często stosuje się rury zgodne z PN-EN 10255. Występują one między innymi w szeregu średnim M oraz ciężkim H. Wersja cięższa ma grubszą ściankę, większą masę i lepiej znosi obciążenia, ale trudniej ją ciąć oraz gwintować.

DN Rozmiar gwintu Średnica zewnętrzna Ścianka serii M Przybliżona średnica wewnętrzna serii M
6 1/8" 10,2 mm 2,0 mm 6,2 mm
8 1/4" 13,5 mm 2,3 mm 8,9 mm
10 3/8" 17,2 mm 2,3 mm 12,6 mm
15 1/2" 21,3 mm 2,6 mm 16,1 mm
20 3/4" 26,9 mm 2,6 mm 21,7 mm
25 1" 33,7 mm 3,2 mm 27,3 mm
32 1 1/4" 42,4 mm 3,2 mm 36,0 mm
40 1 1/2" 48,3 mm 3,2 mm 41,9 mm
50 2" 60,3 mm 3,6 mm 53,1 mm
65 2 1/2" 76,1 mm 3,6 mm 68,9 mm
80 3" 88,9 mm 4,0 mm 80,9 mm
100 4" 114,3 mm 4,5 mm 105,3 mm

Średnica wewnętrzna w tabeli ma charakter orientacyjny, ponieważ rzeczywisty przepływ ograniczają także kolana, zawory, zwężki i przewężenie w miejscu gwintu. Przy modernizacji starej instalacji nie zakładam więc, że zwiększenie średnicy rury automatycznie poprawi działanie układu. Czasem większą różnicę robi usunięcie zarośniętego osadem zaworu.

Grubość ścianki ma znaczenie

Grubsza ścianka poprawia odporność mechaniczną i daje więcej materiału do wykonania gwintu. Z drugiej strony zmniejsza przekrój przepływu, zwiększa masę przewodu i podnosi koszt. W instalacji pracującej pod ciśnieniem dobór ścianki powinien wynikać z ciśnienia roboczego, temperatury, rodzaju medium oraz wymagań projektu.

Do lekkich instalacji pomocniczych często wystarcza seria średnia. Przy przewodach narażonych na uderzenia, drgania, korozję zewnętrzną lub częste demontaże rozsądniejsza może być rura o większej grubości. Nie warto jednak dobierać jej wyłącznie „na zapas”, bo cięższy materiał komplikuje montaż i nie rozwiązuje problemu źle dobranej średnicy.

Średnica rury a rozmiar gwintu nie są tym samym

Gwint rurowy 1/2 cala ma zewnętrzną średnicę wierzchołków około 20,95 mm dla standardu G, podczas gdy sama rura 1/2 cala ma typowo 21,3 mm średnicy zewnętrznej. Ta niewielka różnica często wprowadza w błąd osoby, które próbują dopasować złącze wyłącznie na podstawie pomiaru suwmiarką.

Gwint rurowy Przybliżona średnica zewnętrzna gwintu Liczba zwojów na cal Typowa rura instalacyjna
G 1/4" 13,16 mm 19 1/4"
G 3/8" 16,66 mm 19 3/8"
G 1/2" 20,95 mm 14 1/2"
G 3/4" 26,44 mm 14 3/4"
G 1" 33,25 mm 11 1"
G 1 1/4" 41,91 mm 11 1 1/4"
G 1 1/2" 47,80 mm 11 1 1/2"
G 2" 59,61 mm 11 2"

Gwint G, określany też jako BSPP, jest walcowy. Sam gwint nie zapewnia uszczelnienia, dlatego stosuje się podkładkę, uszczelkę, o-ring albo uszczelnienie czołowe. Gwinty R i Rp należą do systemu rurowego, w którym uszczelnienie uzyskuje się na zarysie gwintu lub przez odpowiednio dobraną parę elementów.

Do tego dochodzi gwint NPT, popularny w urządzeniach sprowadzanych z USA. Ma inny profil i skok niż BSP, dlatego elementy NPT i G lub R nie powinny być łączone tylko dlatego, że mają ten sam zapis calowy. W praktyce takie połączenie może wejść na kilka zwojów, ale będzie nieszczelne albo uszkodzi gwint.

Jak dobrać średnicę do przepływu i zastosowania

Najpierw określam medium, temperaturę, ciśnienie i wymagany przepływ. Inaczej dobiera się rurę do zimnej wody, inaczej do instalacji centralnego ogrzewania, oleju hydraulicznego, sprężonego powietrza czy gazu. Nie istnieje jeden uniwersalny rozmiar, który sprawdzi się w każdej instalacji.

Woda i ogrzewanie

W małych przyłączach urządzeń często spotyka się DN 15, czyli popularne 1/2 cala. Odgałęzienia do kilku punktów poboru mogą wymagać DN 20, a przewody zasilające większą liczbę odbiorników zwykle przechodzą na DN 25 lub większą. Ostateczny dobór zależy od długości trasy, liczby kształtek i ciśnienia dostępnego w instalacji.

Hydraulika siłowa i przewody techniczne

W hydraulice maszyn liczy się nie tylko przepustowość, lecz także dopuszczalne ciśnienie, pulsacje oraz sposób zakończenia przewodu. Przy zbyt małej średnicy rosną straty ciśnienia i prędkość przepływu, co może powodować hałas, nagrzewanie oleju oraz przyspieszone zużycie elementów.

W przewodach sprężonego powietrza zbyt mała rura zwiększa spadek ciśnienia szczególnie na długich odcinkach. Z kolei przewymiarowanie podnosi koszt materiału, ale czasem ma sens, gdy planowana jest późniejsza rozbudowa instalacji. Przy takim wyborze patrzę nie tylko na dzisiejsze zapotrzebowanie, ale też na realny rozwój układu.

Jak policzyć średnicę wewnętrzną

Orientacyjny wymiar wewnętrzny można obliczyć ze wzoru dwew = dzew - 2s, gdzie dzew oznacza średnicę zewnętrzną, a s grubość ścianki. To dobry sposób na szybkie porównanie rur, ale nie zastępuje obliczeń hydraulicznych dla instalacji przemysłowej.

Przykładowo rura o średnicy zewnętrznej 33,7 mm i ściance 3,2 mm ma około 27,3 mm światła. Po wykonaniu gwintu efektywny przekrój na końcu będzie mniejszy, dlatego przy długim przewodzie i dużym przepływie trzeba uwzględnić także opory miejscowe.

Łączenie rur stalowych z kształtkami i złączami

Rury stalowe można łączyć przez gwintowanie, spawanie, kołnierze, złącza rowkowane albo specjalne szybkozłącza. Metoda powinna pasować do medium, ciśnienia i możliwości późniejszego serwisu. W instalacjach remontowanych gwint jest wygodny, ale przy dużych średnicach i wysokich obciążeniach często lepiej sprawdzają się kołnierze lub połączenia spawane.

Przy połączeniu gwintowanym trzeba dopasować średnicę, typ gwintu i sposób uszczelnienia. Sama zgodność oznaczenia 1/2 cala nie wystarczy. Sprawdzam także, czy element ma gwint wewnętrzny czy zewnętrzny, czy jest walcowy czy stożkowy oraz czy producent przewidział go do danego ciśnienia.

  • Do gwintów walcowych stosuj uszczelnienie przewidziane dla połączeń czołowych lub odpowiednią uszczelkę.
  • Przy gwintach stożkowych używaj materiału uszczelniającego zgodnego z medium i temperaturą.
  • Nie dokręcaj złącza na siłę, ponieważ możesz rozciągnąć gwint albo pęknąć cienkościenną kształtkę.
  • Po montażu wykonaj próbę szczelności przy parametrach określonych dla danej instalacji.

Do cięcia rur przeznaczonych do gwintowania potrzebna jest prosta, czysta krawędź. Zadzior pozostawiony wewnątrz może oderwać się podczas pracy i trafić do zaworu lub siłownika. Po gwintowaniu oczyszczam przewód z wiórów, a przy instalacjach wodnych dodatkowo usuwam zabrudzenia montażowe przed uruchomieniem.

Przeczytaj również: Gwint BSP bez tajemnic - oznaczenia, rozmiary i montaż

Najczęstsze błędy przy pomiarze

  • Mierzenie średnicy zewnętrznej i uznawanie jej za rozmiar gwintu.
  • Łączenie elementów G, R, Rp i NPT bez sprawdzenia normy.
  • Pomijanie grubości ścianki przy obliczaniu średnicy wewnętrznej.
  • Dobieranie rury wyłącznie po istniejącym przyłączu, bez sprawdzenia przepływu.
  • Gwintowanie zbyt cienkiej ścianki, która nie zapewni trwałego zazębienia.

Co sprawdzić przed zakupem rury stalowej

Przed zamówieniem zapisuję co najmniej pięć parametrów: DN lub rozmiar calowy, średnicę zewnętrzną, grubość ścianki, gatunek stali i długość odcinka. Przy rurach gwintowanych dochodzi jeszcze rodzaj końcówki, sposób zabezpieczenia antykorozyjnego oraz zgodność z kształtkami.

Rura czarna jest ekonomiczna, ale wymaga ochrony przed korozją, zwłaszcza w wilgotnych pomieszczeniach. Rura ocynkowana lepiej znosi typowe warunki instalacyjne, jednak jej obróbka może uszkodzić warstwę ochronną. Stal nierdzewna kosztuje więcej, lecz ma sens tam, gdzie decyduje odporność chemiczna, higiena lub trwałość.

Nie pomijam też masy i sposobu transportu. Przykładowo stalowa rura 2-calowa waży kilka kilogramów na metr, a dłuższy odcinek wymaga solidnych uchwytów oraz punktów podparcia. Zbyt rzadkie mocowanie prowadzi do ugięć, naprężeń na złączach i hałasu podczas pracy.

Jeżeli wymiar starego przewodu nie pasuje do żadnej tabeli, mogła zostać użyta rura według dawnej normy albo element o nietypowej grubości ścianki. W takim przypadku najlepiej zmierzyć średnicę zewnętrzną, sprawdzić gwint wzornikiem i dobrać złączkę na podstawie pełnych wymiarów, a nie samego napisu na starej kształtce.

Dobry pomiar oszczędza więcej niż najtańsza rura

W praktyce najpewniejsza kolejność wygląda prosto. Najpierw mierzę przewód, później identyfikuję DN i standard gwintu, a dopiero na końcu wybieram rurę oraz kształtki. Taka chwila kontroli zwykle kosztuje mniej niż poprawianie nieszczelnego połączenia, wymiana źle dobranego reduktora albo ponowne opróżnianie całej instalacji.

Do prostego remontu wystarczy suwmiarka, miarka i wzornik gwintów. Przy instalacji ciśnieniowej, gazowej, olejowej lub pracującej w maszynie potrzebne są już dane producenta, obliczenia oraz próba szczelności. Wymiar rury to dopiero początek doboru, bo o bezpiecznym działaniu decyduje cały układ: materiał, ścianka, gwint, uszczelnienie i sposób podparcia.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

W instalacjach rurowych oznaczenie calowe odnosi się historycznie do przybliżonego światła rury, a nie do jej zewnętrznego wymiaru. Rura 1 cal ma zwykle około 33,7 mm średnicy zewnętrznej i odpowiada DN 25.

Orientacyjną średnicę wewnętrzną oblicza się ze wzoru dwew = dzew - 2s, gdzie dzew to średnica zewnętrzna, a s oznacza grubość ścianki. Przykładowo rura 33,7 mm ze ścianką 3,2 mm ma około 27,3 mm światła.

Gwint G, czyli BSPP, jest walcowy i zwykle wymaga uszczelnienia czołowego. Gwinty R i Rp należą do systemu rurowego, a NPT ma inny profil i skok niż BSP, dlatego elementów NPT nie należy łączyć z G lub R tylko na podstawie tego samego oznaczenia calowego.
