Dobór niewłaściwego gwintu potrafi zakończyć się wyciekiem, uszkodzeniem portu albo kosztownym przestojem maszyny. W praktyce gwint bspt wyróżnia się stożkowym kształtem i uszczelnianiem na zwojach, dlatego trzeba rozpoznać jego oznaczenie, wymiary oraz różnice względem BSPP i NPT. Poniżej wyjaśniam, jak go identyfikować, dobierać do przewodów i złączy oraz poprawnie montować.
Najważniejsze informacje o stożkowym gwincie rurowym
- BSPT to brytyjski gwint rurowy stożkowy o profilu Whitwortha.
- Ma kąt zarysu 55° i standardowy stożek 1:16.
- Gwint zewnętrzny oznacza się zwykle symbolem R, a wewnętrzny stożkowy symbolem Rc.
- Uszczelnienie powstaje na bokach zwojów, najczęściej z użyciem taśmy PTFE lub uszczelniacza anaerobowego.
- Nie należy łączyć go bezpośrednio z NPT, ponieważ różnią się profilem i skokiem.

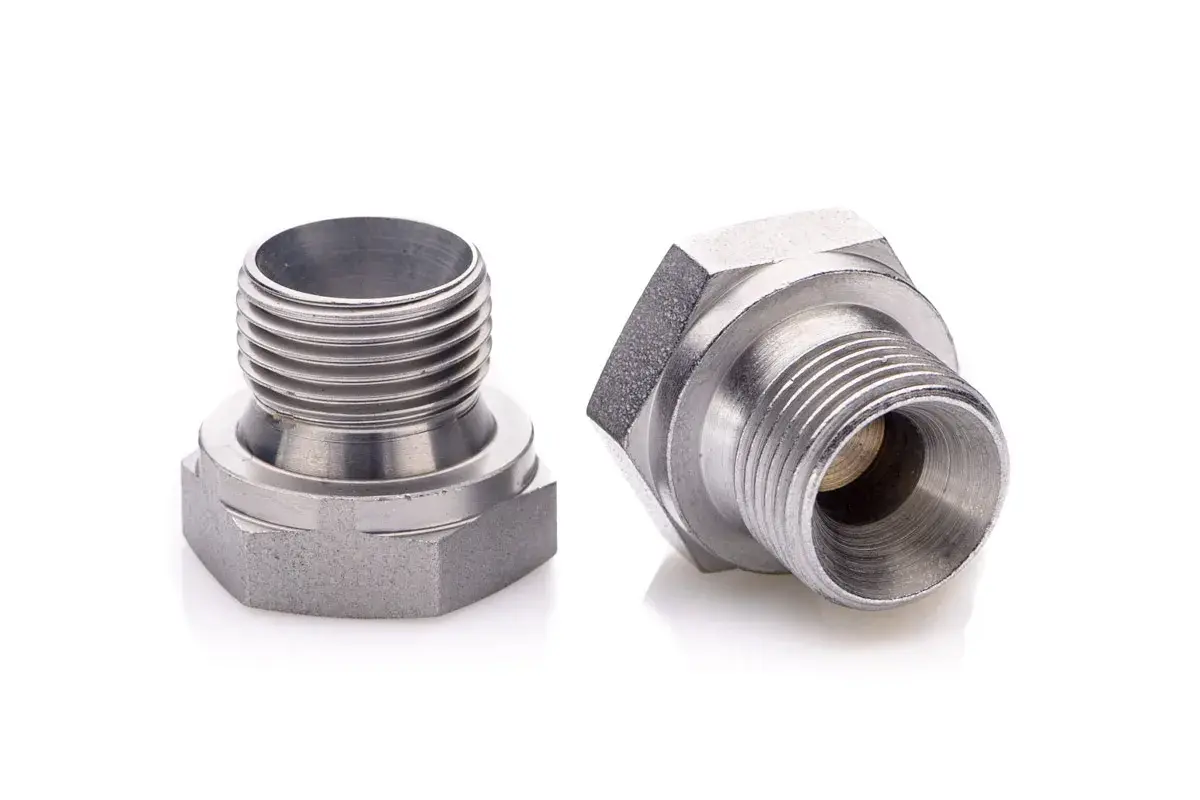

Co oznacza BSPT i jak działa ten gwint
Skrót BSPT pochodzi od angielskiego określenia British Standard Pipe Taper, czyli brytyjskiego standardu stożkowego gwintu rurowego. W Europie jego wymiary wiąże się przede wszystkim z normą ISO 7-1, dotyczącą połączeń rurowych uszczelnianych na gwincie.
Najważniejszą cechą jest stożkowość. Średnica gwintu zmienia się w proporcji 1:16, co oznacza, że na długości 16 jednostek zmienia się o jedną jednostkę. Podczas wkręcania zewnętrzny stożek coraz mocniej klinuje się w gwincie wewnętrznym. To właśnie mechaniczne dopasowanie zwojów, uzupełnione uszczelniaczem, ogranicza ryzyko przecieku.
Profil ma kąt 55° i zaokrąglone wierzchołki oraz dna zwojów, typowe dla gwintów Whitwortha. W dokumentacji technicznej spotkasz oznaczenie R dla gwintu zewnętrznego stożkowego, Rc dla wewnętrznego stożkowego oraz Rp dla wewnętrznego równoległego, który może współpracować z gwintem R w określonych połączeniach.
W codziennej pracy skrót BSPT bywa używany nieprecyzyjnie jako nazwa całej rodziny. Dlatego przy zamawianiu elementu zawsze sprawdzam nie tylko rozmiar, lecz także stronę połączenia, kształt gwintu i sposób uszczelnienia. Sam zapis „1/2 cala” to za mało, aby bezpiecznie dobrać złącze.
Wymiary i oznaczenia, które trzeba odczytać poprawnie
Rozmiar BSPT podaje się w calach, ale nie oznacza on rzeczywistej średnicy mierzonej suwmiarką po zewnętrznych zwojach. Na przykład gwint R 1/2 ma średnicę zewnętrzną około 20,955 mm, a nie 12,7 mm. Wynika to z historycznego sposobu określania nominalnego otworu rury.
| Oznaczenie | Liczba zwojów na cal | Skok | Średnica zewnętrzna gwintu | Orientacyjny DN |
|---|---|---|---|---|
| R 1/8 | 28 TPI | 0,907 mm | 9,728 mm | DN 6 |
| R 1/4 | 19 TPI | 1,337 mm | 13,157 mm | DN 8 |
| R 3/8 | 19 TPI | 1,337 mm | 16,662 mm | DN 10 |
| R 1/2 | 14 TPI | 1,814 mm | 20,955 mm | DN 15 |
| R 3/4 | 14 TPI | 1,814 mm | 26,441 mm | DN 20 |
| R 1 | 11 TPI | 2,309 mm | 33,249 mm | DN 25 |
| R 1 1/4 | 11 TPI | 2,309 mm | 41,910 mm | DN 32 |
| R 2 | 11 TPI | 2,309 mm | 59,614 mm | DN 50 |
Podane wartości są przydatne do wstępnej identyfikacji, ale przy odpowiedzialnych połączeniach nie zastępują dokumentacji ani sprawdzianu gwintowego. Skok można zmierzyć grzebieniem do gwintów, a średnicę kontroluje się suwmiarką w kilku miejscach, pamiętając o stożkowym przebiegu.
Przy większych średnicach wiele rozmiarów ma 11 zwojów na cal, więc sama liczba zwojów nie wystarczy. Najlepszy rezultat daje połączenie trzech informacji: oznaczenia producenta, pomiaru średnicy oraz sprawdzenia profilu. W razie wątpliwości porównuję element z tabelą konkretnego dostawcy, ponieważ wykonanie i tolerancje również mają znaczenie.
BSPT, BSPP i NPT nie są tym samym
Najwięcej pomyłek wynika z podobnych nazw. BSPT i BSPP należą do tej samej brytyjskiej rodziny, ale pierwszy jest stożkowy, a drugi równoległy. NPT również jest stożkowy, jednak ma inny profil i nie powinien być traktowany jako zamiennik.
| Rodzaj | Kształt | Kąt profilu | Typowe oznaczenie | Sposób uszczelnienia |
|---|---|---|---|---|
| BSPT | Stożkowy | 55° | R, Rc | Na zwojach, z uszczelniaczem |
| BSPP | Równoległy | 55° | G | Uszczelka, podkładka lub O-ring |
| NPT | Stożkowy | 60° | NPT | Na zwojach, z uszczelniaczem |
BSPP oznaczany literą G ma stałą średnicę na całej długości. Sam gwint zwykle nie zapewnia szczelności, dlatego złącze potrzebuje uszczelki czołowej, podkładki albo pierścienia O-ring. Dokręcanie go tak, jak elementu stożkowego, może uszkodzić powierzchnię uszczelniającą.
W przypadku NPT problemem jest nie tylko kąt 60° zamiast 55°. Różnice mogą dotyczyć także skoku oraz wymiarów roboczych. Elementy czasem dają się częściowo wkręcić, ale takie połączenie może mieć zbyt małą powierzchnię styku i szybko zacząć przeciekać. To, że złącze „łapie kilka obrotów”, nie oznacza zgodności.
W instalacjach europejskich, hydraulice siłowej i maszynach sprowadzanych z Wielkiej Brytanii najczęściej spotykam BSPT oraz BSPP. W urządzeniach pochodzących z USA częściej występuje NPT. Przy modernizacji maszyny rozsądniej zastosować właściwy adapter niż próbować ratować niepasujące gwinty taśmą PTFE.
Jak dobrać uszczelnienie i wykonać montaż
Stożkowe połączenie wymaga czystych, nieuszkodzonych zwojów. Przed montażem usuwam opiłki, stary uszczelniacz i zabrudzenia, a potem sprawdzam, czy gwint nie jest zgnieciony lub przekoszony. Nawet dobry środek uszczelniający nie naprawi uszkodzonego profilu.
Taśma PTFE
Taśma PTFE sprawdza się przy wielu instalacjach wodnych, pneumatycznych i pomocniczych. Nakłada się ją na gwint zewnętrzny zgodnie z kierunkiem wkręcania, zwykle zaczynając jeden lub dwa zwoje od końca, aby materiał nie dostał się do wnętrza przewodu.
Liczba owinięć zależy od grubości taśmy i jakości gwintu. Jako punkt wyjścia można przyjąć 2-4 ciasne owinięcia standardowej taśmy, ale zawsze trzeba stosować zalecenia producenta. Zbyt duża ilość PTFE może utrudnić pełne wkręcenie, a nawet rozepchnąć cienkościenny korpus.
Uszczelniacz płynny lub anaerobowy
Uszczelniacze płynne łatwiej wypełniają nierówności i często lepiej sprawdzają się przy drganiach. W hydraulice maszyn wybieram produkt dopuszczony do danego medium, ciśnienia i temperatury, ponieważ uszczelniacz do wody nie musi nadawać się do oleju hydraulicznego, paliwa czy sprężonego powietrza.
Ważny jest także czas utwardzania. Niektóre środki pozwalają uruchomić układ po kilku minutach, inne wymagają kilkunastu godzin. Informacja z karty technicznej jest ważniejsza niż ogólna zasada, zwłaszcza gdy instalacja pracuje pod wysokim ciśnieniem.
Przeczytaj również: Gwint BSPP G 1/2 - jak rozpoznać i uszczelnić złącze
Dokręcanie bez uszkodzenia złącza
Element powinien wejść ręcznie przez kilka obrotów. Jeżeli od początku stawia duży opór, zatrzymuję montaż i ponownie sprawdzam typ gwintu. Po dokręceniu kluczem nie należy „dobijać” złącza na siłę, bo stożek może pęknąć, zdeformować port albo uszkodzić gwint wewnętrzny.
Moment dokręcania zależy od materiału, średnicy, rodzaju powłoki i użytego uszczelniacza. Gdy producent podaje wartość, korzystam z klucza dynamometrycznego. Gdy jej nie ma, dokręcam stopniowo, ustawiając element we właściwej pozycji i unikając gwałtownego zwiększania siły.
Typowe błędy przy identyfikacji i serwisie
Najczęstszy błąd to rozpoznawanie gwintu wyłącznie po średnicy. Rozmiar nominalny w systemie rurowym jest mylący, a kilka różnych standardów może mieć zbliżone wymiary. W praktyce zawsze sprawdzam także profil 55° lub 60°, skok i stożkowość.
- Łączenie BSPT z NPT bez adaptera, ponieważ oba gwinty wyglądają podobnie.
- Traktowanie gwintu G jako stożkowego i próba uszczelnienia go samą taśmą.
- Nakładanie zbyt dużej ilości PTFE, która może odłamać się wewnątrz układu.
- Dokręcanie złącza do oporu bez uwzględnienia materiału korpusu.
- Ponowne używanie elementu z pogniecionym lub skorodowanym gwintem.
- Pomijanie próby szczelności po zakończeniu prac.
Po montażu wykonuję kontrolę przy ciśnieniu roboczym, a jeśli producent tego wymaga, także próbę podwyższonym ciśnieniem. Miejsce połączenia powinno być suche przed uruchomieniem, bo ślady starego oleju lub wody łatwo ukrywają niewielki przeciek.
Jeśli połączenie przecieka, nie dokładam kolejnych warstw uszczelniacza na zewnątrz. Rozbieram je, czyszczę, sprawdzam stan obu elementów i montuję ponownie. Przeciek po prawidłowym dokręceniu często oznacza zły standard albo uszkodzenie gwintu, a nie zbyt małą ilość taśmy.
Gdzie stosuje się rozwiązania BSPT
Stożkowe gwinty rurowe spotyka się w przewodach pneumatycznych, układach hydraulicznych, armaturze, reduktorach, manometrach, filtrach i przyłączach maszyn. Małe rozmiary, takie jak R 1/8, R 1/4 i R 1/2, są popularne w przyrządach pomiarowych oraz instalacjach sprężonego powietrza.
W większych przewodach BSPT może występować w instalacjach technologicznych i przyłączach urządzeń, ale jego zastosowanie zawsze musi odpowiadać ciśnieniu, medium oraz materiałowi złącza. W układach o silnych drganiach lub częstym demontażu lepsze może być złącze z uszczelnieniem czołowym, ponieważ ogranicza zużycie gwintu.
Przy przewodach hydraulicznych nie wystarczy dopasować samego gwintu. Trzeba sprawdzić także średnicę przewodu, rodzaj końcówki, ciśnienie nominalne, temperaturę i kompatybilność materiałową. Gwint jest tylko jednym elementem całego połączenia, dlatego identyczne oznaczenie nie gwarantuje identycznych parametrów pracy.
Jak uniknąć pomyłki przy zamawianiu złącza
Przed zakupem zapisuję pełne oznaczenie, na przykład R 1/2, złącze stalowe, gwint zewnętrzny stożkowy. Następnie potwierdzam, czy druga strona ma Rc, Rp, G, metryczny gwint czy końcówkę przewodu. Taki opis jest znacznie bezpieczniejszy niż samo „przyłącze półcalowe”.
- Zmierz średnicę zewnętrzną gwintu i jego skok.
- Sprawdź, czy średnica zmniejsza się wzdłuż gwintu.
- Odczytaj oznaczenie z korpusu, katalogu lub dokumentacji maszyny.
- Potwierdź rodzaj uszczelnienia i dopuszczalne medium.
- Dobierz materiał oraz klasę ciśnieniową całego złącza.
Gdy element pochodzi z importowanej maszyny i nie ma oznaczeń, najpewniejsze jest użycie sprawdzianu trzpieniowego lub pierścieniowego. Pomiar suwmiarką pomaga zawęzić wybór, ale nie zawsze rozstrzyga między podobnymi standardami. W serwisie kilka minut poświęconych na identyfikację zwykle kosztuje mniej niż wymiana uszkodzonego portu.
Jedna kontrola przed montażem oszczędza wiele problemów
Najkrótsza praktyczna zasada brzmi tak: najpierw rozpoznaj standard, potem wybierz uszczelnienie, a dopiero na końcu dokręcaj. W przypadku BSPT trzeba pamiętać o stożku 1:16, profilu 55°, oznaczeniach R i Rc oraz szczelności uzyskiwanej na zwojach.
Jeżeli średnica, skok albo profil nie pasują jednoznacznie, nie próbuję dopasowywać elementów siłą. Wybieram adapter zgodny z normą albo konsultuję oznaczenie z dokumentacją producenta. To proste podejście ogranicza wycieki, chroni gwinty i zwiększa niezawodność całego układu.
