Dobór niewłaściwego gwintu w przewodzie lub złączu hydraulicznym potrafi zakończyć się nieszczelnością, uszkodzeniem gniazda albo kosztownym przestojem maszyny. Gwint m10x1 oznacza połączenie o średnicy nominalnej 10 mm i skoku 1 mm, ale sama zgodność wymiaru nie wystarcza do bezpiecznego montażu. Wyjaśniam, jak rozpoznać ten wariant, czym różni się od popularnego M10x1,5 oraz na co zwrócić uwagę przy przewodach, adapterach i naprawie uszkodzonego połączenia.
Najważniejsze informacje o oznaczeniu M10x1
- Średnica nominalna wynosi 10 mm, a skok gwintu to 1 mm.
- Jest to gwint metryczny drobnozwojny, inny niż standardowy M10x1,5.
- Do wykonania gwintu wewnętrznego najczęściej stosuje się wiertło 9,0 mm, ale ostateczny dobór zależy od materiału i tolerancji.
- W hydraulice o szczelności decyduje nie tylko gwint, lecz także stożek, podkładka, O-ring albo kołnierz.
- Przed zamówieniem trzeba sprawdzić płeć gwintu, długość, sposób uszczelnienia i klasę ciśnieniową.
Co dokładnie oznacza M10x1
Litera „M” wskazuje na gwint metryczny, liczba 10 oznacza średnicę nominalną w milimetrach, a cyfra 1 określa skok, czyli odległość między sąsiednimi zwojami. Jedno pełne obrócenie nakrętki przesuwa ją więc o około 1 mm, o ile nie występuje luz i połączenie ma prawidłową tolerancję.
Wariant M10x1 jest drobnozwojny. Dla porównania standardowy M10 ma zwykle skok 1,5 mm. Elementy te mogą wyglądać podobnie na pierwszy rzut oka, ale nie są wzajemnie zamienne. Wkręcenie niewłaściwej części na siłę często niszczy pierwsze zwoje, a później utrudnia już poprawną naprawę.
| Parametr | Wartość | Znaczenie praktyczne |
|---|---|---|
| Typ | metryczny drobnozwojny | Do zastosowań wymagających dokładnej regulacji lub większej liczby zwojów na krótkim odcinku |
| Średnica nominalna | 10 mm | Wymiar orientacyjny części zewnętrznej gwintu |
| Skok | 1 mm | Przesunięcie po jednym pełnym obrocie |
| Kąt profilu | 60° | Typowy profil metrycznych gwintów ISO |
| Teoretyczna średnica podziałowa | około 9,35 mm | Wymiar wynikający z profilu podstawowego, a nie prosty odczyt suwmiarką |
Podane średnice profilu mają charakter obliczeniowy. W gotowym elemencie rzeczywisty wymiar zależy od pola tolerancji, zużycia narzędzia, powłoki ochronnej i sposobu wykonania. Z tego powodu nie warto kwalifikować części wyłącznie na podstawie jednego pomiaru średnicy.
Jak rozpoznać ten gwint bez zgadywania
Najpewniejsza identyfikacja wymaga dwóch pomiarów. Najpierw sprawdzam średnicę zewnętrzną trzpienia albo wewnętrzną średnicę otworu, a później mierzę skok za pomocą grzebienia do gwintów. Dla M10x1 listwa ząbkowana powinna dokładnie przylegać do zwojów i nie zostawiać widocznych szczelin.
- Oczyść gwint z oleju, rdzy i resztek uszczelniacza.
- Zmierz średnicę suwmiarką w kilku miejscach, bez nadmiernego dociskania szczęk.
- Przyłóż wzornik skoku 1,0 mm i sprawdź, czy zęby pokrywają się na całej długości.
- Porównaj kształt końcówki, stożka, podkładki lub gniazda uszczelniającego.
- Spróbuj wkręcić część ręcznie. Jeśli połączenie od początku stawia wyraźny opór, przerwij montaż.
Brak grzebienia nie oznacza, że trzeba zgadywać. Przy skoku 1 mm odległość między dziesięcioma zwojami wynosi około 10 mm, co można orientacyjnie sprawdzić suwmiarką. Taki pomiar traktuję jednak jako pomocniczy, ponieważ zabrudzenie, uszkodzenie początku gwintu i błąd odczytu łatwo prowadzą do pomyłki.

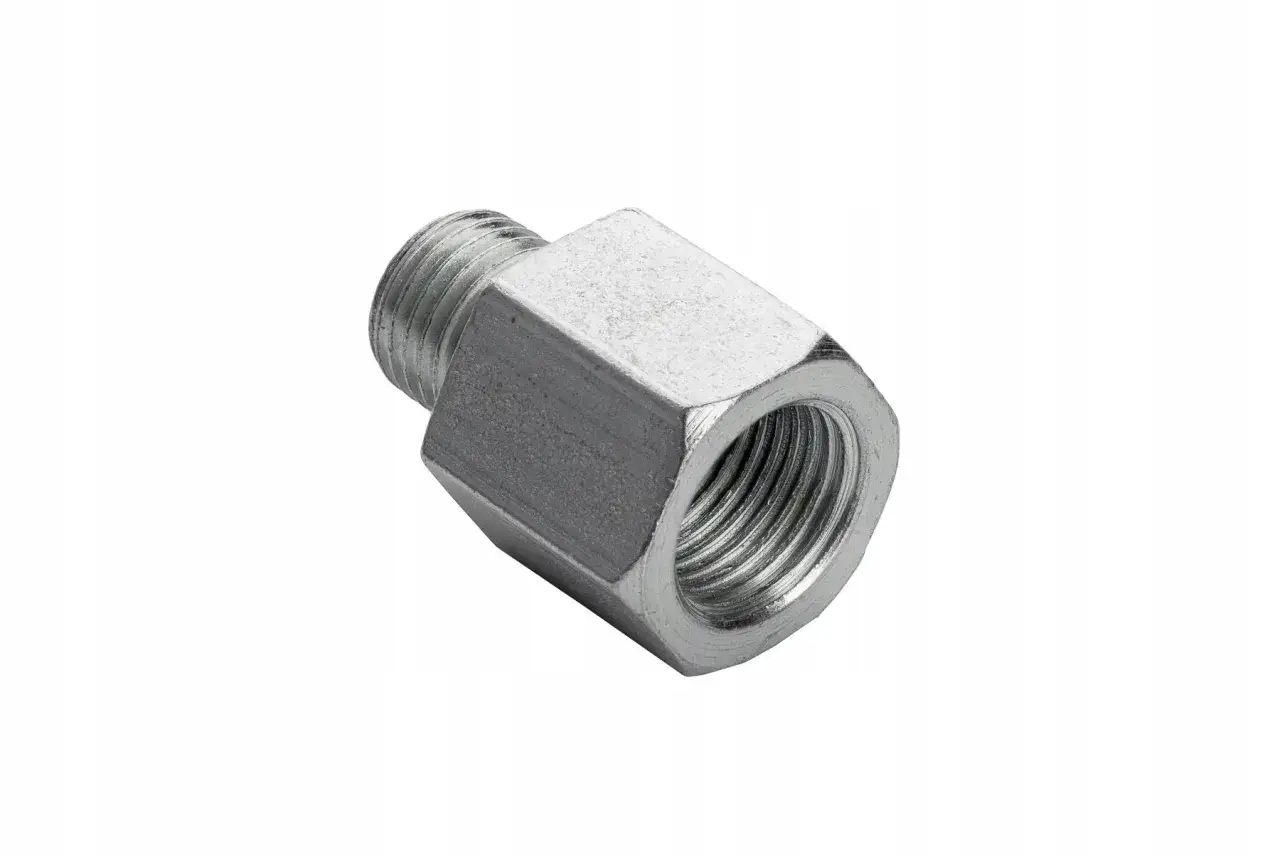

Istotne jest też rozróżnienie gwintu zewnętrznego i wewnętrznego. Śruba, króciec lub końcówka przewodu mają gwint zewnętrzny, natomiast korpus zaworu, adapter albo nakrętka mogą mieć gwint wewnętrzny. Zgodność musi obejmować oba elementy połączenia, a nie tylko oznaczenie zapisane na opakowaniu.
Gdzie stosuje się drobnozwojny wariant

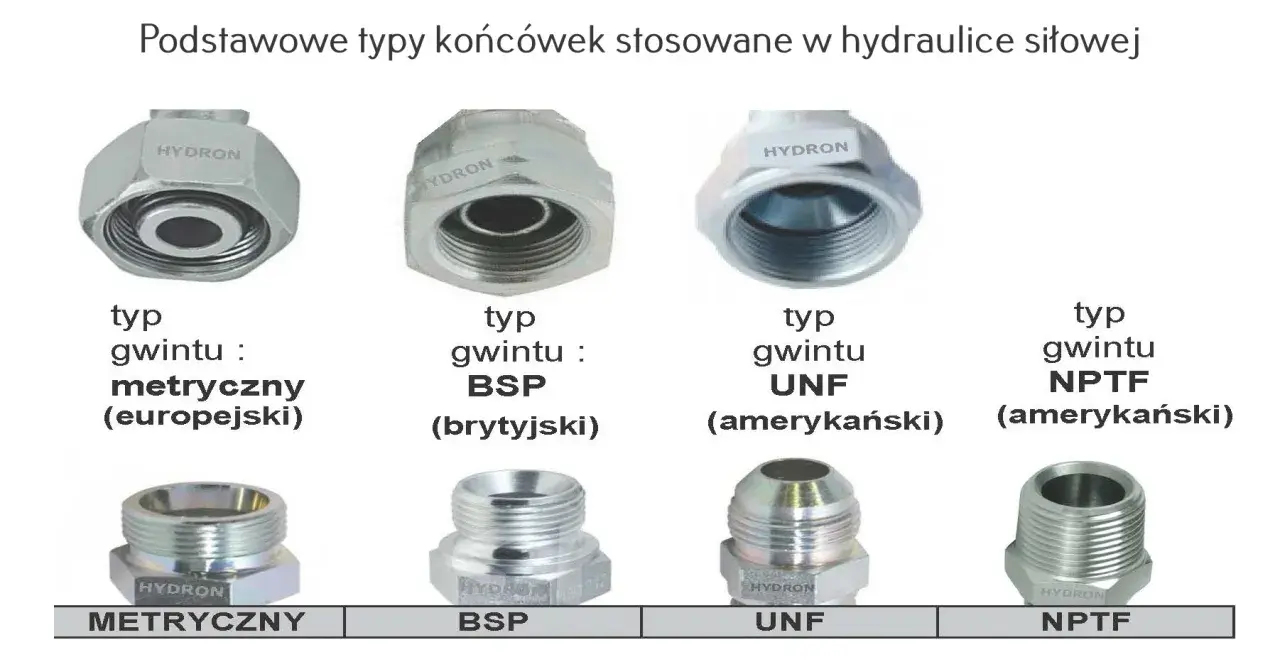

W układach hydraulicznych i pneumatycznych M10x1 spotyka się między innymi w króćcach, przyłączach przewodów, adapterach, elementach aparatury pomiarowej oraz wybranych układach hamulcowych. Mały skok pozwala uzyskać więcej zwojów na krótkiej długości, co bywa korzystne przy ograniczonej przestrzeni montażowej.
Drobny gwint daje także większą dokładność regulacji. Przy dokręcaniu o część obrotu element przesuwa się mniej niż przy M10x1,5, dlatego łatwiej kontrolować położenie króćca lub nakrętki. Z drugiej strony zwoje są bardziej podatne na uszkodzenie, zwłaszcza gdy element jest zabrudzony albo ustawiony pod kątem.
Gwint nie zawsze odpowiada za szczelność
To najczęściej pomijany szczegół. W wielu złączach gwint jedynie dociska elementy, a szczelność zapewnia stożek, podkładka miedziana, O-ring lub uszczelka zespolona. W takim przypadku nałożenie taśmy PTFE na gwint może nie pomóc, a nawet przeszkodzić w prawidłowym dosunięciu powierzchni.
Przed montażem trzeba sprawdzić, czy dane połączenie jest uszczelniane na czole, na stożku, na podkładce czy na gwincie. Przy przewodzie hydraulicznym znaczenie ma również materiał rurki, rodzaj końcówki i dopuszczalne ciśnienie. Sam napis M10x1 nie mówi, czy złącze nadaje się do konkretnej maszyny.
Jak dobrać złącze do przewodu i maszyny
Przy zakupie nie zaczynam od samej średnicy. Najpierw ustalam, jakie elementy mają zostać połączone, jakie ciśnienie występuje w układzie i w jaki sposób producent przewidział uszczelnienie. Dopiero potem wybieram adapter, nakrętkę lub końcówkę przewodu z właściwym wariantem gwintu.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Średnica i skok | M10x1 nie pasuje do M10x1,5 ani do zbliżonych gwintów calowych. |
| Rodzaj uszczelnienia | Decyduje, czy potrzebna jest podkładka, stożek, O-ring czy uszczelniacz. |
| Długość części wkręcanej | Zbyt krótki gwint może nie przenieść obciążenia, a zbyt długi może oprzeć się o dno otworu. |
| Materiał i powłoka | Wpływają na odporność na korozję, zatarcie i zużycie podczas wielokrotnego montażu. |
| Ciśnienie robocze | Złącze musi mieć zapas względem maksymalnych parametrów układu, także przy skokach ciśnienia. |
| Dostęp serwisowy | Odpowiedni kąt króćca i rozmiar klucza ułatwiają montaż bez skręcania przewodu. |
W przewodach hydraulicznych szczególnie pilnuję, aby nie obracać całego przewodu podczas dokręcania nakrętki. Skręcona rurka lub wąż może wyglądać poprawnie po montażu, lecz pracuje wtedy pod dodatkowym naprężeniem. Po uruchomieniu układu sprawdzam szczelność przy bezpiecznych warunkach i obserwuję połączenie również po kilku cyklach pracy.
Jeżeli element ma być często odkręcany, lepiej wybrać rozwiązanie odporne na wielokrotny montaż oraz używać właściwego klucza. Nadmierna siła nie naprawi złego dopasowania. W praktyce najwięcej problemów powoduje dokupienie samego adaptera bez sprawdzenia strony uszczelniającej.
Wykonanie i naprawa połączenia M10x1
Do wykonania gwintu wewnętrznego w stali często przyjmuje się wiertło o średnicy 9,0 mm. Jest to typowa wartość orientacyjna dla standardowego gwintownika, ale przy aluminium, stali nierdzewnej, gwintowaniu maszynowym lub wymaganej klasie tolerancji dobór może się zmienić.
Otwór należy wywiercić prostopadle, oczyścić i sfazować. Gwintownik powinien być nasmarowany środkiem odpowiednim do materiału, a w otworze nieprzelotowym trzeba uwzględnić długość części skrawającej. Próba wykonania pełnego gwintu bez miejsca na wióry może doprowadzić do zakleszczenia narzędzia.
Przy naprawie uszkodzonego gwintu najpierw sprawdzam, czy problem dotyczy tylko pierwszych zwojów. Niewielkie zgniecenie można czasem usunąć odpowiednim narzędziem kalibrującym, ale zerwane zwoje wymagają już rozwiercenia i zastosowania wkładki albo wymiany elementu. W układzie wysokiego ciśnienia naprawa prowizoryczna nie powinna zastępować wymiany uszkodzonego korpusu.
Najczęstsze błędy podczas montażu
- Pomieszanie skoku 1 mm ze standardowym skokiem 1,5 mm.
- Wkręcanie elementu kluczem mimo wyczuwalnego oporu na pierwszych zwojach.
- Uszczelnianie taśmą połączenia, które powinno uszczelniać się na stożku lub podkładce.
- Brak oczyszczenia gwintu przed montażem.
- Dokręcanie bez kontroli położenia przewodu i jego skręcenie.
- Dobór części wyłącznie po średnicy, bez sprawdzenia długości i typu gniazda.
Po montażu warto wykonać próbę szczelności zgodnie z procedurą dla danego układu. Nie oceniam połączenia wyłącznie wzrokowo, bo wyciek może pojawić się dopiero po wzroście temperatury lub ciśnienia. W hydraulice liczy się nie tylko brak kropli, ale też stabilność połączenia podczas pełnego cyklu pracy.
Jak uniknąć kosztownej pomyłki przy zakupie
Przed zamówieniem zapisuję pełną specyfikację, a nie samo oznaczenie M10x1. Powinna obejmować stronę gwintu, długość, materiał, rodzaj końcówki, typ uszczelnienia i wymagane ciśnienie. Jeśli część pochodzi z maszyny, pomocne bywają zdjęcie gniazda, pomiar starego elementu i numer katalogowy.
Najważniejsza zasada jest prosta: zgodność gwintu to dopiero początek. Dwa elementy z takim samym wymiarem M10x1 mogą nie stworzyć bezpiecznego połączenia, jeśli mają różny stożek, inną długość roboczą albo odmienne rozwiązanie uszczelniające. W razie wątpliwości bezpieczniej wymienić cały zestaw końcówka plus przewód niż dopasowywać przypadkowe części.
Przy pracach serwisowych dobrze sprawdza się oznaczenie wymontowanego elementu, zdjęcie położenia przewodu i zapis parametrów przed demontażem. Taka minuta dokumentacji często oszczędza później kilka godzin poszukiwania właściwego adaptera oraz ryzyko ponownego uszkodzenia gwintu.
