Przy wymianie przewodu hydraulicznego jeden szczegół potrafi zatrzymać całą naprawę: złącze wygląda podobnie, ale ma inny skok albo sposób uszczelnienia. W tym artykule pokazuję, jak czytać oznaczenia UNF, podaję praktyczną tabelę rozmiarów z przeliczeniem na milimetry i wyjaśniam, które gwinty spotyka się w złączach JIC oraz ORB.
Najważniejsze informacje o rozmiarach UNF w jednym miejscu
- UNF oznacza drobnozwojny gwint calowy Unified National Fine.
- Oznaczenie 1/2-20 UNF mówi o średnicy nominalnej 1/2 cala i 20 zwojach na cal.
- Skok oblicza się jako 25,4 ÷ TPI, czyli liczbę milimetrów przypadających na jeden zwój.
- W hydraulice sam gwint często nie uszczelnia połączenia. Za szczelność odpowiada stożek, podkładka albo O-ring.
- Do rozpoznania gwintu potrzebne są co najmniej pomiar średnicy i sprawdzenie skoku.
Jak czytać oznaczenie gwintu UNF
UNF to seria gwintów calowych o drobnym skoku, opisana w systemie Unified Thread Standard. W zapisie 3/8-24 UNF pierwsza wartość oznacza średnicę nominalną 3/8 cala, a druga liczbę 24 zwojów na cal, czyli TPI (Threads Per Inch).
W praktyce im większa liczba TPI, tym drobniejszy gwint. Dla 1/4-28 UNF skok wynosi około 0,907 mm, natomiast dla 1/2-20 UNF jest to 1,270 mm. To ważne, ponieważ dwa elementy o tej samej średnicy mogą mieć różny skok i nie będą pasować.
Gwinty UNF mają profil o kącie 60 stopni. W porównaniu z UNC, czyli serią grubozwojną, UNF ma więcej zwojów na tej samej długości. Daje to większą powierzchnię zazębienia, precyzyjniejszą regulację i zwykle większą powierzchnię przekroju rdzenia śruby.
Nie traktuję jednak drobnego gwintu jako rozwiązania zawsze lepszego. UNF gorzej znosi zabrudzenia, łatwiej go uszkodzić przy rozpoczęciu wkręcania i wymaga dokładniejszego prowadzenia. W maszynie pracującej w kurzu lub błocie grubszy UNC może okazać się praktyczniejszy.
Tabela rozmiarów UNF ze skokiem i wiertłem
Poniższe zestawienie obejmuje popularne rozmiary serii UNF, od małych śrub numerowych po duże połączenia calowe. Średnica nominalna jest podana w milimetrach, a skok wynika z liczby zwojów na cal. Wiertło dotyczy orientacyjnego przygotowania otworu pod gwint wewnętrzny i zakłada typowe zazębienie około 70-75%.| Oznaczenie | Średnica nominalna | TPI | Skok | Orientacyjne wiertło |
|---|---|---|---|---|
| #0-80 UNF | 1,524 mm | 80 | 0,318 mm | 1,25 mm |
| #1-72 UNF | 1,854 mm | 72 | 0,353 mm | 1,55 mm |
| #2-64 UNF | 2,184 mm | 64 | 0,397 mm | 1,90 mm |
| #3-56 UNF | 2,515 mm | 56 | 0,454 mm | 2,15 mm |
| #4-48 UNF | 2,845 mm | 48 | 0,529 mm | 2,40 mm |
| #5-44 UNF | 3,175 mm | 44 | 0,577 mm | 2,70 mm |
| #6-40 UNF | 3,505 mm | 40 | 0,635 mm | 2,95 mm |
| #8-36 UNF | 4,166 mm | 36 | 0,706 mm | 3,50 mm |
| #10-32 UNF | 4,826 mm | 32 | 0,794 mm | 4,10 mm |
| #12-28 UNF | 5,486 mm | 28 | 0,907 mm | 4,70 mm |
| 1/4-28 UNF | 6,350 mm | 28 | 0,907 mm | 5,50 mm |
| 5/16-24 UNF | 7,938 mm | 24 | 1,058 mm | 6,90 mm |
| 3/8-24 UNF | 9,525 mm | 24 | 1,058 mm | 8,50 mm |
| 7/16-20 UNF | 11,112 mm | 20 | 1,270 mm | 9,90 mm |
| 1/2-20 UNF | 12,700 mm | 20 | 1,270 mm | 11,50 mm |
| 9/16-18 UNF | 14,288 mm | 18 | 1,411 mm | 12,90 mm |
| 5/8-18 UNF | 15,875 mm | 18 | 1,411 mm | 14,50 mm |
| 3/4-16 UNF | 19,050 mm | 16 | 1,588 mm | 17,50 mm |
| 7/8-14 UNF | 22,225 mm | 14 | 1,814 mm | 20,40 mm |
| 1-12 UNF | 25,400 mm | 12 | 2,117 mm | 23,25 mm |
| 1 1/8-12 UNF | 28,575 mm | 12 | 2,117 mm | 26,50 mm |
| 1 1/4-12 UNF | 31,750 mm | 12 | 2,117 mm | 29,50 mm |
| 1 3/8-12 UNF | 34,925 mm | 12 | 2,117 mm | 32,75 mm |
| 1 1/2-12 UNF | 38,100 mm | 12 | 2,117 mm | 36,00 mm |
Wartości wiertła są przydatną wskazówką warsztatową, ale nie zastępują dokumentacji narzędzia ani tabeli producenta. Materiał, długość zazębienia, stan gwintownika i oczekiwana klasa pasowania mogą zmienić właściwy wymiar otworu. Przy elemencie ciśnieniowym korzystam z danych konkretnego producenta, a nie wyłącznie z ogólnej tabeli.
Jak szybko obliczyć skok
Wystarczy podzielić 25,4 przez TPI. Dla gwintu 7/16-20 UNF działanie wygląda tak: 25,4 ÷ 20 = 1,27 mm. Tę wartość można porównać z pomiarem wykonanym grzebieniem do gwintów lub suwmiarką.
W oznaczeniu może pojawić się także klasa dokładności, na przykład 2A dla gwintu zewnętrznego albo 2B dla wewnętrznego. Litera A oznacza gwint zewnętrzny, B wewnętrzny, a wyższa klasa, taka jak 3A lub 3B, oznacza ciaśniejsze wymagania wykonania.

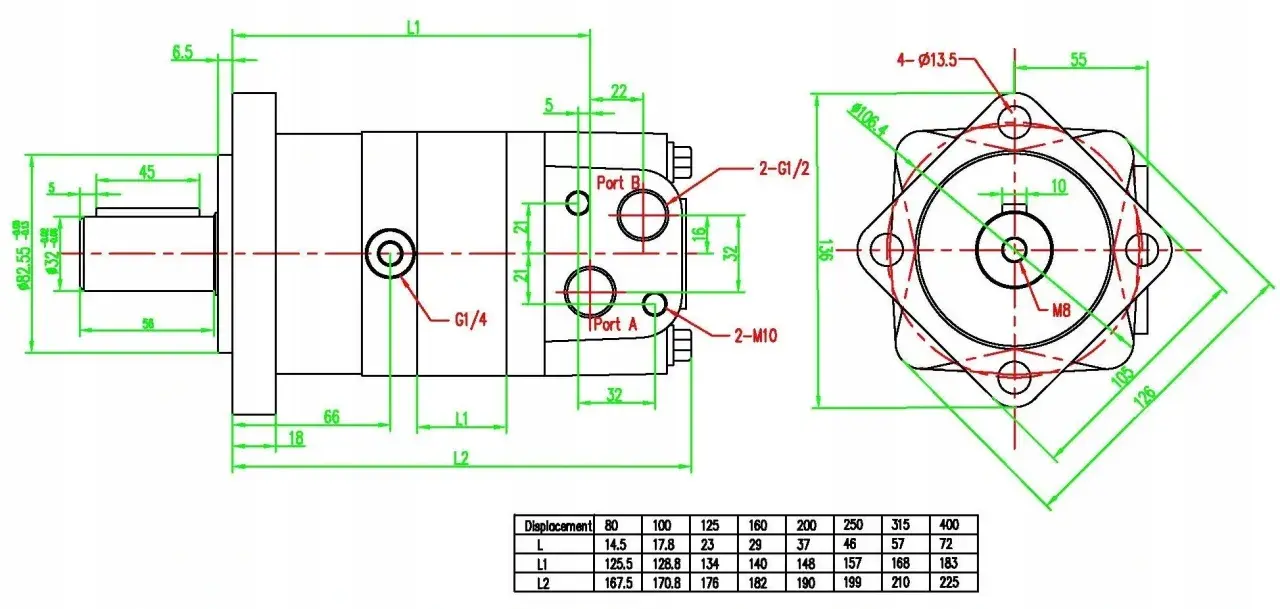

Gdzie UNF występuje w hydraulice siłowej

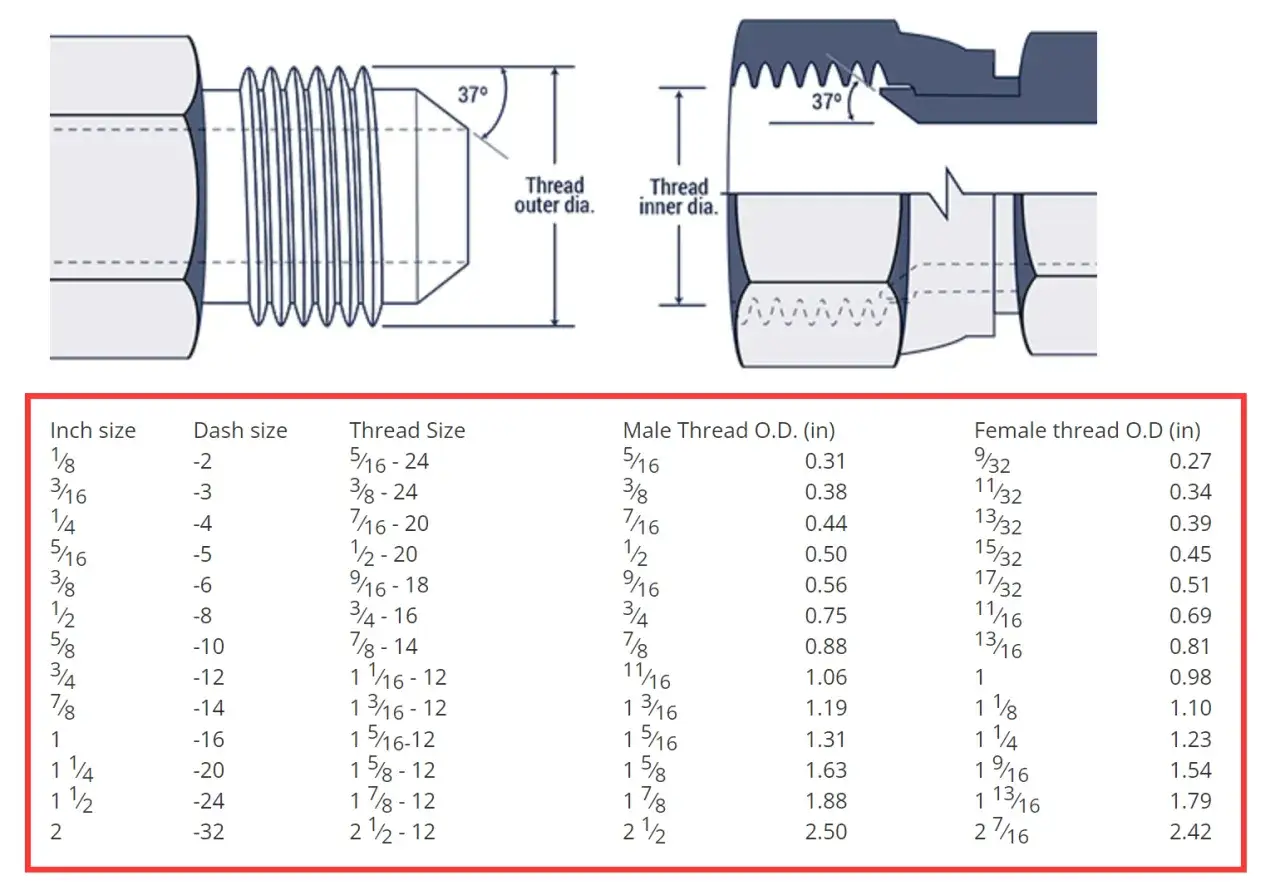

W hydraulice siłowej UNF często spotykam w złączach pochodzenia amerykańskiego, szczególnie w układach SAE i JIC. Najlepszym przykładem jest złącze JIC z stożkiem 37 stopni. Gwint ustala i dociska elementy, ale szczelność powstaje na powierzchni stożkowej.
- -4 JIC najczęściej wykorzystuje 7/16-20 UNF,
- -6 JIC wykorzystuje 9/16-18 UNF,
- -8 JIC wykorzystuje 3/4-16 UNF,
- -10 JIC wykorzystuje 7/8-14 UNF,
- -12 JIC wykorzystuje 1 1/16-12 UNF.
Drugim popularnym rozwiązaniem są przyłącza ORB, czyli SAE O-Ring Boss. Tutaj prosty gwint UNF dociska O-ring umieszczony w gnieździe. Jeśli ktoś próbuje uszczelnić takie połączenie taśmą PTFE, zwykle maskuje problem zamiast go rozwiązać. Uszczelnia pierścień O-ring, nie pasta na gwincie.
Nie wolno utożsamiać każdego gwintu UNF z jednym rodzajem złącza. Ten sam rozmiar może występować w przyłączu JIC, ORB albo innym elemencie, ale różnić się gniazdem uszczelniającym. W praktyce właśnie pominięcie tej informacji powoduje najwięcej nieszczelności po wymianie przewodu.
Jak rozpoznać UNF bez zgadywania
Do identyfikacji zaczynam od oczyszczenia elementu. Rdza, farba i zgnieciony pierwszy zwój potrafią zmienić wynik pomiaru na tyle, że 1/2-20 UNF zostanie błędnie uznany za gwint metryczny.
- Zmierz średnicę zewnętrzną gwintu męskiego suwmiarką. Wynik w pobliżu 6,35 mm, 9,53 mm lub 12,70 mm wskazuje na rozmiar calowy.
- Sprawdź TPI grzebieniem do gwintów. To najszybsza metoda, szczególnie przy drobnych gwintach.
- Jeśli nie masz grzebienia, zmierz długość kilku odstępów między zwojami i porównaj ją z wartością skoku w tabeli.
- Oceń sposób uszczelnienia. Stożek 37 stopni sugeruje JIC, gniazdo z O-ringiem przy prostym gwincie może wskazywać ORB, a gwint stożkowy wymaga osobnej identyfikacji.
- Przymierz element ręcznie. Prawidłowe połączenie powinno wejść na kilka obrotów bez użycia klucza.
Przy pomiarze warto pamiętać, że średnica nominalna nie zawsze będzie idealnie równa wymiarowi z tabeli. Gwint zewnętrzny ma tolerancję, a zużyta końcówka może być lekko podtoczona. O rozpoznaniu decyduje dopiero zestaw cech: średnica, skok i geometria gniazda.
UNF, UNC, metryczny i BSP nie są zamienne
Najczęstsza pomyłka dotyczy pary UNC i UNF. Dla średnicy 1/4 cala gwint UNC ma 20 TPI, a UNF 28 TPI. Elementy wyglądają podobnie, lecz po kilku obrotach zaczynają się blokować i mogą zniszczyć delikatny początek gwintu.
Drugie ryzyko pojawia się przy porównaniu z metryką. 1/4-28 UNF ma średnicę 6,35 mm i skok 0,907 mm, a M6 x 1 ma średnicę 6 mm i skok 1 mm. Taka różnica jest mała dla oka, ale wystarczająca, by połączenie było luźne albo zostało skrzyżowane.
| Gwint | Średnica nominalna | Skok lub TPI | Typowe zastosowanie |
|---|---|---|---|
| 1/4-28 UNF | 6,35 mm | 0,907 mm | złącza i elementy calowe, małe przyłącza |
| M6 x 1 | 6,00 mm | 1,000 mm | standard metryczny |
| 3/8-24 UNF | 9,525 mm | 1,058 mm | złącza JIC i elementy maszyn |
| M10 x 1,5 | 10,00 mm | 1,500 mm | standard metryczny grubozwojny |
| 1/2-20 UNF | 12,700 mm | 1,270 mm | większe złącza hydrauliczne i mechanika |
| G 1/4 | około 13,16 mm | 19 TPI | rurowy gwint BSPP |
Dobór złącza i wykonanie gwintu w praktyce
Przy dorabianiu elementu zaczynam od dokumentacji maszyny albo starego przewodu. Sama tabela pozwala dobrać gwintownik, lecz nie mówi, czy potrzebny jest stożek JIC, gniazdo O-ring, podkładka uszczelniająca ani jaka jest dopuszczalna wartość ciśnienia.
Otwór pod gwint
Orientacyjne wiertło z tabeli jest punktem wyjścia. Zbyt mały otwór zwiększa moment gwintowania i może złamać narzędzie, a zbyt duży daje słabe zazębienie. W aluminium często dobiera się parametry inaczej niż w stali, zwłaszcza gdy połączenie ma przenosić duże obciążenia.
Przy otworze ślepym zostawiam dodatkową głębokość na stożek gwintownika i wióry. Dla odpowiedzialnego połączenia sprawdzam wymiar sprawdzianem trzpieniowym albo nakrętką kontrolną, zamiast oceniać jakość wyłącznie po tym, że śruba się wkręciła.
Uszczelnienie i moment dokręcania
Momentu dokręcania nie dobiera się wyłącznie na podstawie średnicy. W JIC znaczenie ma prawidłowe przyleganie stożków, w ORB stan O-ringu, a w połączeniu rurowym rodzaj uszczelnienia i materiał korpusu. Zbyt mocne dokręcenie może rozkalibrować stożek albo przeciąć uszczelkę.
Przed montażem oglądam pierwszy zwój, powierzchnię stożka i rowek O-ringu. Uszkodzony gwint wymieniam, a nie próbuję ratować go większą siłą. W układzie wysokiego ciśnienia taki pozornie drobny błąd może skończyć się gwałtownym wyciekiem oleju.
Przeczytaj również: Jak odkręcić zardzewiałą śrubę bez jej urwania?
Błędy, które powtarzają się najczęściej
- łączenie UNF z UNC o tej samej średnicy nominalnej,
- zastępowanie gwintu calowego metrycznym bez sprawdzenia skoku,
- stosowanie taśmy PTFE na złączu JIC lub ORB,
- obracanie całego przewodu podczas dokręcania końcówki,
- dobieranie końcówki tylko po numerze dash,
- ponowne używanie spłaszczonego lub przeciętego O-ringu.
Najbardziej praktyczna zasada brzmi prosto: najpierw identyfikuję standard złącza i sposób uszczelnienia, dopiero potem wybieram rozmiar gwintu. Dzięki temu tabela UNF staje się narzędziem do konkretnej decyzji, a nie tylko listą wymiarów.
Jedna kontrola przed zamówieniem oszczędza cały przewód
Przed zamówieniem zapisuję pełne oznaczenie, na przykład JIC 3/8, gwint 9/16-18 UNF, zamiast samego „przyłącze 3/8”. Do tego dopisuję długość przewodu, kąt końcówki, rodzaj uszczelnienia i wymagane ciśnienie robocze.
Jeżeli element ma być wykonany na dorobienie, przekazuję wykonawcy również średnicę gniazda oraz rysunek stożka lub rowka pod O-ring. Taki komplet informacji zwykle eliminuje pomyłki, które przy samym oznaczeniu UNF wychodzą dopiero podczas montażu.
