Gdy śruba nie pasuje do nakrętki albo złączka hydrauliczna po dokręceniu nadal przecieka, problem często zaczyna się od błędnie rozpoznanego gwintu. Dobre wymiarowanie gwintu obejmuje nie tylko średnicę, lecz także skok, rodzaj profilu, kierunek, tolerancję i sposób uszczelnienia. Pokażę, jak odczytywać oznaczenia, mierzyć gwinty oraz poprawnie opisywać je na rysunku technicznym i przy doborze złączy.
Najważniejsze decyzje zaczynają się od średnicy i skoku
- Średnica nominalna nie zawsze odpowiada dokładnemu wymiarowi zmierzonemu suwmiarką.
- Oznaczenie M10 × 1,5 mówi o gwincie metrycznym, średnicy 10 mm i skoku 1,5 mm.
- Przy gwintach rurowych trzeba rozpoznać także system calowy i sposób uszczelnienia.
- Dla połączeń technicznych znaczenie mają klasy tolerancji, na przykład 6H dla gwintu wewnętrznego i 6g dla zewnętrznego.
- W hydraulice sam rozmiar gwintu nie wystarcza, bo równie ważne są stożek, czoło uszczelniające i typ przewodu.
Co naprawdę trzeba określić przy gwincie
Podstawą jest rozróżnienie gwintu zewnętrznego, wykonanego na śrubie, króćcu lub trzpieniu, oraz gwintu wewnętrznego, znajdującego się w nakrętce, otworze albo korpusie złączki. Oba elementy muszą mieć zgodny nominalny rozmiar, skok i profil. Sam pomiar średnicy nie daje jeszcze pewności, że części będą ze sobą współpracować.
W przypadku gwintu metrycznego zapis M12 × 1,75 oznacza średnicę nominalną 12 mm i skok 1,75 mm. Litera M wskazuje profil metryczny ISO, liczba po niej określa średnicę, a druga liczba mówi, o ile milimetrów przesuwa się zarys podczas jednego pełnego zwoju.
Jeżeli w oznaczeniu gwintu metrycznego nie podano skoku, zwykle przyjmuje się skok zwykły. Dla przykładu zapis M10 najczęściej oznacza M10 × 1,5, ale na rysunku wykonawczym lub przy częściach specjalnych nie powinno się polegać wyłącznie na domyśle. Gwint drobnozwojowy zawsze wymaga podania skoku, na przykład M10 × 1,25.
Pełna specyfikacja może zawierać również kierunek, klasę tolerancji i długość części gwintowanej. Przykład M10 × 1,5-6H dotyczy gwintu wewnętrznego, a oznaczenie M10 × 1,5-6g opisuje typową klasę tolerancji gwintu zewnętrznego. Gwint lewy oznacza się dodatkowo symbolem LH.
Jak zmierzyć nieznany gwint bez zgadywania

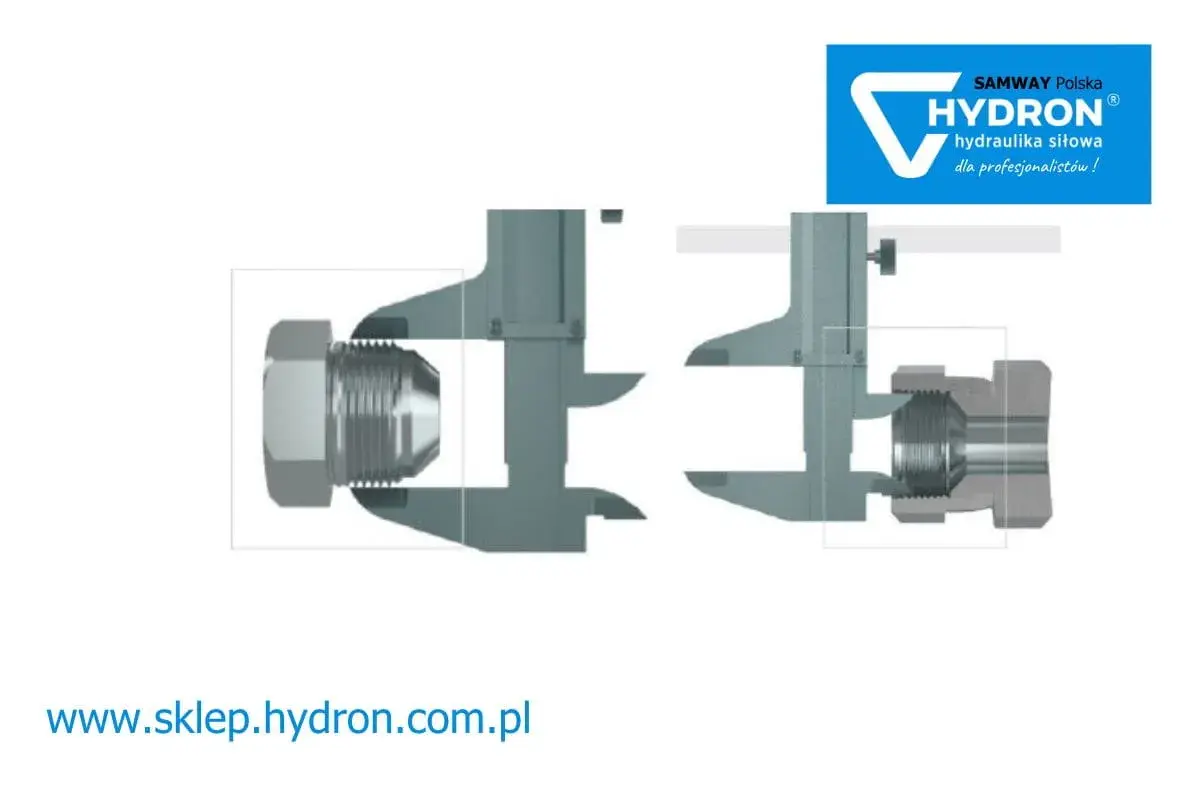

Do szybkiej identyfikacji wystarczą najczęściej suwmiarka i grzebień do gwintów. Suwmiarką mierzę średnicę zewnętrzną gwintu na trzpieniu albo średnicę otworu i możliwie dokładnie sprawdzam skok. W przypadku zużytych, zabrudzonych lub powleczonych elementów sam odczyt z suwmiarki może być mylący.
Pomiar średnicy i skoku
Na gwincie zewnętrznym mierzona suwmiarką wartość powinna być zbliżona do średnicy nominalnej. Dla M8 będzie to około 8 mm, dla M10 około 10 mm, a dla M12 około 12 mm. Dopuszczalne odchylenie może wynikać z tolerancji, zużycia wierzchołków zwoju albo niedokładności pomiaru.
Skok można sprawdzić grzebieniem do gwintów albo zmierzyć odległość między kilkoma zwojami. Przy pomiarze dziesięciu odstępów dzielę wynik przez 10, dzięki czemu ograniczam wpływ błędu pojedynczego odczytu. Jeżeli uzyskam około 1,25 mm, nie powinienem automatycznie przyjmować skoku 1,5 mm tylko dlatego, że średnica pasuje do popularnego M10.
Jak odróżnić metryczne od calowego

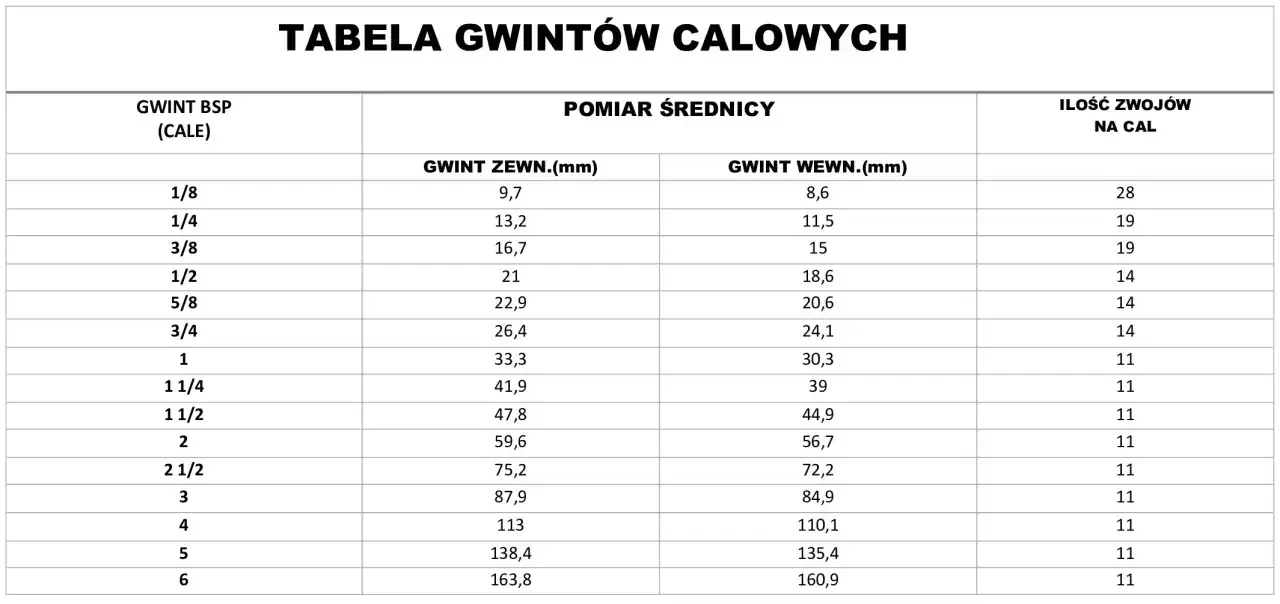

Gwint metryczny ma skok podawany w milimetrach, natomiast w wielu gwintach calowych stosuje się liczbę zwojów na cal, czyli TPI. Jeżeli grzebień pokazuje 14 TPI, odległość między zwojami wynosi około 1,814 mm. Taki wynik może wyglądać podobnie do gwintu metrycznego, ale części nie będą zamienne.
Przy identyfikacji złącza rurowego sprawdzam trzy rzeczy. Najpierw średnicę zewnętrzną, później skok lub TPI, a na końcu kształt elementu uszczelniającego. To ostatnie ma ogromne znaczenie, bo gwint G 1/2 może mieć podobne wymiary do innych systemów calowych, lecz nie musi uszczelniać w ten sam sposób.
| Oznaczenie | Co określa | Przykładowe zastosowanie |
|---|---|---|
| M10 × 1,5 | Gwint metryczny, średnica 10 mm, skok 1,5 mm | Śruba, nakrętka, element konstrukcyjny |
| G 1/2 | Rurowy gwint walcowy, rozmiar nominalny 1/2 cala | Złączka, armatura, króciec |
| R 1/2 | Rurowy gwint stożkowy zewnętrzny | Połączenie rurowe wymagające uszczelnienia na gwincie |
| Rp 1/2 | Rurowy gwint walcowy wewnętrzny współpracujący z R | Korpus złączki lub gniazdo rurowe |
Jak zapisać gwint na rysunku technicznym
Na rysunku technicznym nie wystarczy narysować kilku kresek przypominających helisę. Stosuje się uproszczone oznaczenie gwintu, a pełną informację umieszcza przy linii wymiarowej lub w opisie otworu. Dzięki temu wykonawca wie, jaki gwint ma powstać, bez odczytywania go z proporcji szkicu.
Dla otworu można zastosować zapis M8 × 1,25-6H, a przy otworze nieprzelotowym dopisać głębokość użytkową, na przykład 12 mm. Trzeba odróżnić głębokość gwintu od głębokości wiercenia. Wiertło musi wejść głębiej, ponieważ część otworu zajmuje stożek gwintownika, a na dnie pozostaje przestrzeń na wióry.
W przypadku gwintu zewnętrznego podaję jego pełne oznaczenie przy wymiarowanym elemencie. Jeżeli istotna jest długość zazębienia, określam ją osobno. To szczególnie ważne przy króćcach, śrubach pasowanych i częściach, które przenoszą obciążenia albo pracują pod ciśnieniem.
Otwór pod gwint wewnętrzny
Dla zwykłych gwintów metrycznych można wstępnie przyjąć średnicę wiertła jako średnica nominalna minus skok. Dla M10 × 1,5 daje to 8,5 mm, a dla M8 × 1,25 około 6,8 mm. Jest to praktyczna reguła warsztatowa, nie zamiennik tabeli producenta gwintownika, ponieważ materiał, rodzaj narzędzia i wymagany procent zarysu zmieniają wynik.
| Gwint | Skok | Typowa średnica wiertła |
|---|---|---|
| M6 | 1,0 mm | 5,0 mm |
| M8 | 1,25 mm | 6,8 mm |
| M10 | 1,5 mm | 8,5 mm |
| M12 | 1,75 mm | 10,2 mm |
Zbyt mały otwór zwiększa moment skrawania i może skończyć się złamaniem gwintownika. Zbyt duży otwór daje mniejszy zarys, słabsze połączenie i krótszą żywotność gwintu. Przy aluminium, stali nierdzewnej i materiałach miękkich dobór warto oprzeć na danych producenta narzędzia, a nie tylko na prostym odejmowaniu.
Gwinty w przewodach i złączach hydraulicznych
W hydraulice najczęstszy błąd polega na utożsamianiu rozmiaru gwintu z rozmiarem przewodu. Oznaczenie G 1/2 nie oznacza, że zewnętrzna średnica gwintu wynosi dokładnie pół cala. Jest to rozmiar nominalny historycznie związany z rurą, a rzeczywisty wymiar zewnętrzny gwintu jest większy.
Gwinty rurowe trzeba rozpatrywać razem z metodą uszczelnienia. Gwint walcowy G zwykle współpracuje z uszczelką na czole, podkładką, o-ringiem albo specjalnym gnieździe. Gwint stożkowy R może uszczelniać na zwoju przy użyciu odpowiedniego uszczelniacza, ale wymaga właściwej pary elementów i kontroli głębokości wkręcenia.
Przy doborze złącza sprawdzam więc nie tylko oznaczenie, lecz także kąt stożka, typ gniazda, średnicę przewodu i ciśnienie robocze. W przewodach hydraulicznych spotyka się również połączenia, w których szczelność zapewnia stożek 24°, 37°, podkładka z uszczelnieniem lub o-ring. Dwa elementy z podobnym gwintem mogą być mechanicznie skręcalne, ale nadal niebezpiecznie nieszczelne.
Normy ISO 228-1 i ISO 7-1 opisują różne rodziny gwintów rurowych oraz ich zastosowanie. Przy zamawianiu części podaję dlatego pełny typ, na przykład G 1/2 z uszczelnieniem czołowym albo R 1/2 dla gwintu stożkowego. Sam zapis „pół cala” jest za mało precyzyjny.
Najczęstsze błędy podczas doboru i wykonywania
Pierwszy błąd to pominięcie skoku. Śruba M10 × 1,25 i M10 × 1,5 mają tę samą średnicę nominalną, ale różne zwoje. Wkręcanie jednej w nakrętkę drugiego typu może uszkodzić oba elementy już po kilku obrotach.
Drugi problem to mieszanie gwintów metrycznych z calowymi. Z zewnątrz potrafią wyglądać niemal identycznie, szczególnie przy dużym zużyciu. Jeżeli wynik pomiaru nie pasuje dokładnie do popularnego rozmiaru, sprawdzam TPI, oznaczenie producenta oraz element współpracujący.
Trzeci błąd dotyczy uszczelniania. Taśma PTFE nie naprawi źle dobranego stożka ani brakującej podkładki. W niektórych połączeniach nadmiar taśmy może nawet utrudnić prawidłowe dokręcenie lub oderwać fragment, który trafi do układu hydraulicznego.
- Nie mierz tylko jednego zwoju, jeśli element jest uszkodzony lub skorodowany.
- Nie kopiuj średnicy z katalogu bez sprawdzenia typu gwintu i tolerancji.
- Nie używaj siły do dopasowania niepewnej śruby lub złączki.
- Nie zastępuj oznaczenia M10 × 1,25 samym symbolem M10.
- Nie pomijaj gniazda uszczelniającego przy złączach przewodów.
Po wykonaniu gwintu kontroluję go sprawdzianem GO/NO-GO albo odpowiednią śrubą wzorcową, a nie przypadkową częścią z warsztatu. Sprawdzian kontroluje nie tylko średnicę, lecz także skok i wzajemne położenie powierzchni roboczych. W produkcji seryjnej ma to większą wartość niż sam pomiar suwmiarką.
Jak dobrać dokładność do rzeczywistego zastosowania
Nie każde połączenie potrzebuje takiej samej klasy tolerancji. Dla typowej pary śruba-nakrętka często stosuje się 6g dla gwintu zewnętrznego i 6H dla wewnętrznego. W połączeniach narażonych na zabrudzenia, powłoki ochronne lub częsty demontaż można potrzebować większego luzu, ale taką decyzję trzeba uzasadnić warunkami pracy.
Gwint drobnozwojowy daje większą długość zazębienia na tej samej długości i pozwala dokładniej regulować położenie. Jest jednak bardziej wrażliwy na zabrudzenia i uszkodzenia. Gwint zwykły lepiej znosi montaż w mniej idealnych warunkach, dlatego w prostych połączeniach konstrukcyjnych często sprawdza się rozsądniej.
Przy częściach hydraulicznych ważniejsza od samego „ciasnego” gwintu bywa zgodność materiałów i powierzchni uszczelniających. Zbyt mocne dokręcenie może zdeformować gniazdo, przeciąć o-ring albo rozciągnąć przewód. Moment dokręcania powinien wynikać z dokumentacji złącza, średnicy przewodu i zastosowanego materiału.
W praktyce zapisuję na rysunku lub zamówieniu wszystkie informacje potrzebne do odtworzenia części: typ, średnicę, skok, tolerancję, kierunek, długość oraz sposób uszczelnienia. Jeżeli element jest częścią istniejącego układu, dodaję także oznaczenie producenta i fotografię gniazda. Taki komplet ogranicza ryzyko pomyłki znacznie skuteczniej niż ogólne określenie „gwint hydrauliczny”.
Mały test przed zamówieniem lub naprawą
- Oczyść gwint i sprawdź, czy nie ma zadziorów.
- Zmierz średnicę zewnętrzną lub wewnętrzną w kilku miejscach.
- Określ skok grzebieniem albo pomiarem kilku zwojów.
- Ustal, czy gwint jest metryczny, calowy, walcowy czy stożkowy.
- Sprawdź kierunek gwintu i klasę tolerancji, jeśli podaje ją dokumentacja.
- W złączu hydraulicznym rozpoznaj powierzchnię uszczelniającą i rodzaj przewodu.
- Dopiero wtedy dobierz śrubę, nakrętkę, gwintownik albo kompletną złączkę.
Ten prosty schemat zajmuje zwykle kilka minut, a potrafi oszczędzić wymianę uszkodzonego korpusu lub przestój maszyny. Największą różnicę robi dokładne rozpoznanie skoku i sposobu uszczelnienia, bo właśnie te dwa elementy są najczęściej pomijane.
Precyzyjny zapis oszczędza czas przy kolejnej naprawie
Najlepszy opis gwintu to taki, po którym druga osoba nie musi niczego zgadywać. Zapis M10 × 1,5-6H, głębokość 15 mm przekazuje znacznie więcej niż „otwór pod dziesiątkę”, a oznaczenie złącza wraz z typem uszczelnienia pozwala uniknąć pozornie pasujących zamienników.
Jeżeli mam wątpliwości, porównuję część z tabelą wymiarów, sprawdzianem lub dokumentacją producenta. W instalacjach i maszynach pracujących pod ciśnieniem nie traktuję próby „na siłę” jako metody pomiarowej. Poprawne rozpoznanie gwintu przed montażem jest szybsze, tańsze i bezpieczniejsze niż usuwanie skutków nieszczelności lub zerwanego połączenia.
