Przy doborze śruby, nakrętki albo końcówki przewodu sam wygląd zwoju często prowadzi na manowce. Trójkątny profil opisuje kształt gwintu, ale nie mówi jeszcze, czy mamy do czynienia z odmianą metryczną, calową, walcową czy stożkową. Poniżej wyjaśniam, jak rozpoznać właściwy system, odczytać oznaczenie i dobrać złącze, które będzie zarówno pasować mechanicznie, jak i poprawnie uszczelniać instalację.
Najważniejsze informacje o trójkątnych złączach w mechanice i hydraulice
- Profil 60° ma standardowy gwint metryczny ISO, a rurowy BSP wykorzystuje profil Whitwortha o kącie 55°.
- Oznaczenie M10 × 1,5 określa średnicę nominalną 10 mm i skok 1,5 mm.
- Symbol G 1/2 nie oznacza średnicy zewnętrznej 12,7 mm. Rzeczywista średnica zewnętrzna wynosi około 20,955 mm.
- Przy przewodach trzeba sprawdzić nie tylko gwint, lecz także stożek, gniazdo, uszczelkę i ciśnienie robocze.
- BSP i NPT nie są zamienne, nawet jeśli złączki wyglądają podobnie.

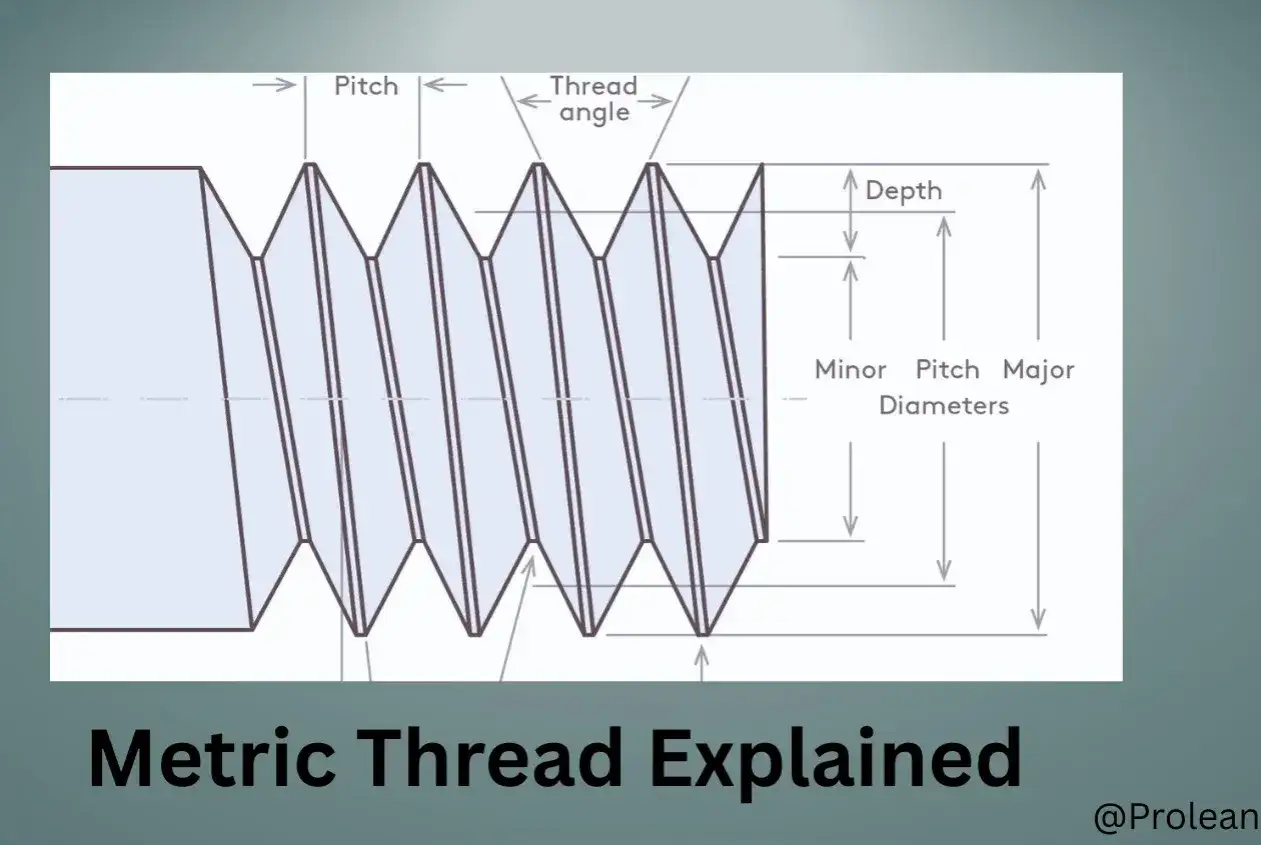

Na czym polega trójkątny profil gwintu
W takim rozwiązaniu boki zwoju tworzą zarys przypominający trójkąt. Dzięki temu śruba i nakrętka mogą przenosić siłę osiową, a nacisk rozkłada się na bokach zwojów. W typowych połączeniach montażowych najczęściej spotykam profil metryczny ISO o kącie 60°.
Kąt zarysu to nie to samo co skok. Skok P oznacza odległość między odpowiadającymi sobie punktami sąsiednich zwojów, mierzoną wzdłuż osi gwintu. Dla oznaczenia M10 × 1,5 średnica nominalna wynosi 10 mm, a odległość między zwojami 1,5 mm.
Trójkątny zarys dobrze sprawdza się w połączeniach, które mają być mocne, zwarte i stosunkowo łatwe do wykonania. Dlatego stosuje się go w śrubach, nakrętkach, korpusach zaworów, przyłączach, króćcach oraz wielu końcówkach przewodów. Do przenoszenia ruchu, na przykład w śrubach pociągowych, częściej wybiera się profile trapezowe lub kwadratowe, ponieważ mają mniejsze straty i lepiej znoszą pracę w obu kierunkach.
Nie każdy wariant jest jednak równie dobry do każdego zadania. Gwint drobnozwojny ma mniejszy skok, większą liczbę zwojów na określonej długości i często lepiej nadaje się do cienkościennych elementów albo precyzyjnej regulacji. Zwykły skok jest bardziej uniwersalny i zwykle łatwiej dostępny w standardowych elementach złącznych.

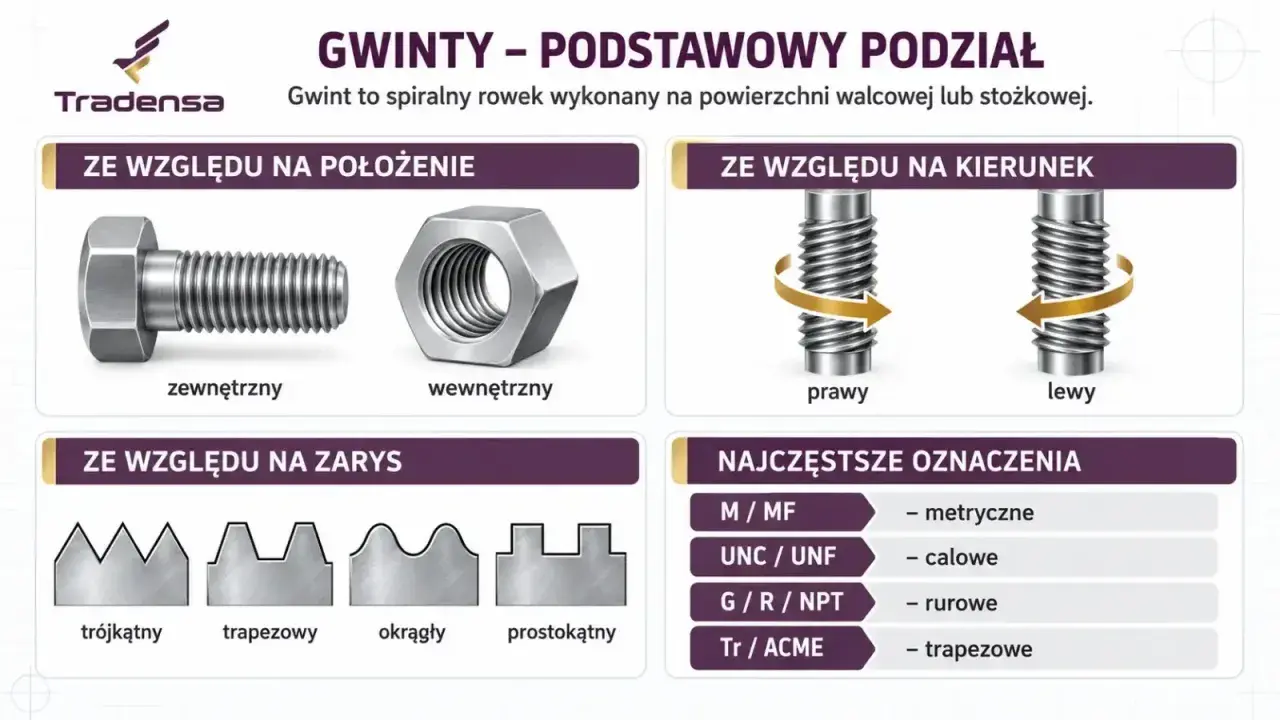

Które odmiany spotyka się najczęściej
Najpierw rozdzielam gwinty według systemu wymiarów, a dopiero potem oceniam ich średnicę. To ważne, bo dwa elementy o podobnej średnicy mogą mieć inny skok, kąt zarysu albo sposób uszczelnienia. W praktyce pomyłka wynika częściej z pomieszania systemów niż z błędnego odczytania samej średnicy.
| Odmiana | Typowy profil | Oznaczenie | Główne zastosowanie |
|---|---|---|---|
| Metryczna ISO | 60° | M10, M12 × 1,5 | Śruby, korpusy, maszyny, elementy konstrukcyjne |
| Rurowa BSP walcowa | 55° | G 1/4, G 1/2 | Armatura, przyłącza, instalacje wodne i pneumatyczne |
| Rurowa BSP stożkowa | 55° | R 1/4, R 1/2 | Złącza uszczelniane na gwincie |
| Amerykańska NPT | 60° | 1/4 NPT, 1/2 NPT | Wybrane maszyny i instalacje według standardów amerykańskich |
W hydraulice siłowej często pojawia się skrót BSP, czyli rodzina rurowych gwintów calowych wywodzących się z systemu Whitwortha. Jego zarys ma 55°, więc nie powinien być traktowany jak metryczny gwint ISO tylko dlatego, że również ma trójkątne boki.
W przypadku złączy rurowych oznaczenie cala jest historyczne i odnosi się do nominalnego wymiaru rury, a nie wprost do średnicy gwintu. Dla przykładu G 1/2 ma średnicę zewnętrzną około 20,955 mm. To właśnie dlatego próba dopasowania elementu wyłącznie linijką często kończy się zakupem niepasującej złączki.
Jak czytać oznaczenia i rozpoznać skok
W oznaczeniu M12 × 1,5 litera M wskazuje na gwint metryczny, liczba 12 oznacza średnicę nominalną w milimetrach, a wartość po znaku mnożenia określa skok. Jeżeli przy gwincie metrycznym nie podano skoku, zwykle chodzi o skok zwykły, ale przy częściach specjalistycznych zawsze sprawdzam dokumentację producenta.
Przykładowo M10 × 1,5 i M10 × 1,25 mają zbliżoną średnicę zewnętrzną, lecz różnią się skokiem. Nie są zamienne. Wkręcanie elementu na siłę może uszkodzić pierwsze zwoje, a później utrudnić naprawę całego korpusu.
Do szybkiej identyfikacji używam trzech metod. Najpewniejszy jest odczyt oznaczenia z rysunku lub części, ale przy elemencie bez opisu przydają się pomiar średnicy suwmiarką i sprawdzian grzebieniowy do gwintów. W przypadku odmian calowych trzeba dodatkowo ustalić liczbę zwojów na cal albo posłużyć się tabelą konkretnego standardu.
- Suwmiarka pomaga ustalić średnicę zewnętrzną gwintu zewnętrznego lub wewnętrzną gniazda.
- Grzebień do gwintów pozwala porównać skok metryczny albo liczbę zwojów na cal bez zgadywania.
- Sprawdzian trzpieniowy i pierścieniowy służy do kontroli wykonania, zwłaszcza gdy liczy się tolerancja.
- Dokumentacja złącza rozstrzyga, czy oznaczenie dotyczy samego gwintu, czy całego przyłącza z uszczelnieniem.
W produkcji i naprawach spotyka się także klasy tolerancji, na przykład 6H dla gwintu wewnętrznego i 6g dla zewnętrznego. Dla zwykłej śruby z katalogu nie zawsze trzeba ich samodzielnie analizować, ale przy dorabianiu elementu, regeneracji korpusu lub kontroli połączenia mają znaczenie większe niż sama nazwa nominalna.
Jak dobrać gwint do przewodu i złącza
Przy przewodzie hydraulicznym nie zaczynam od pytania, czy gwint „wejdzie”. Najpierw sprawdzam, gdzie odbywa się uszczelnienie. Może ono następować na stożku, podkładce, pierścieniu O-ring albo na bokach gwintu. Dwa elementy mogą skręcić się częściowo, a mimo to przeciekać lub nie wytrzymać ciśnienia.
G, R, Rp i Rc w instalacjach rurowych
Gwint G jest walcowy i zgodny z ISO 228. Sam gwint służy przede wszystkim do połączenia, natomiast szczelność zapewnia zwykle uszczelka czołowa, podkładka, O-ring albo odpowiednio ukształtowane gniazdo. Takie rozwiązanie często spotykam w śrubunkach, przyłączach armatury i elementach, które trzeba regularnie rozłączać.
Oznaczenie R dotyczy zewnętrznego gwintu stożkowego, a Rp wewnętrznego gwintu walcowego przeznaczonego do współpracy z R. Rc oznacza wewnętrzny gwint stożkowy. W tych połączeniach szczelność może powstawać na gwincie, dlatego znaczenie ma zarówno właściwy uszczelniacz, jak i głębokość wkręcenia.
| Oznaczenie | Kształt | Typowe uszczelnienie | Praktyczna wskazówka |
|---|---|---|---|
| G | Walcowy | Uszczelka, O-ring lub stożek | Nie zakładaj, że taśma na gwincie rozwiąże problem |
| R | Zewnętrzny stożkowy | Najczęściej na gwincie | Kontroluj kierunek i liczbę obrotów przy montażu |
| Rp | Wewnętrzny walcowy | W parze z R, na gwincie | Stosuj tylko z właściwym partnerem gwintowym |
| Rc | Wewnętrzny stożkowy | Na gwincie | Nie zastępuj go przypadkowym gniazdem G |
Przeczytaj również: Złącze suchoodcinające - jak dobrać i bezpiecznie montować?
Końcówki przewodów hydraulicznych
W przewodach wysokiego ciśnienia sam typ gwintu to dopiero połowa informacji. Trzeba jeszcze sprawdzić standard końcówki, kąt stożka, obecność O-ringu, sposób zacisku oraz ciśnienie robocze przewodu. W praktyce końcówka metryczna z uszczelnieniem na stożku nie jest zamiennikiem końcówki BSP z uszczelnieniem na podkładce, nawet gdy średnica wygląda podobnie.
Nie łączę też BSP z NPT na zasadzie „spróbujemy, może złapie”. Oba systemy mają inne wymiary, skok i geometrię, a przy połączeniach ciśnieniowych taka improwizacja może zakończyć się nieszczelnością albo wyrwaniem elementu. Do instalacji sprowadzonej z USA dobieram złącze NPT, a do osprzętu europejskiego najpierw sprawdzam, czy producent podaje G, R, Rp, Rc czy gwint metryczny.
Jak wykonać i sprawdzić połączenie bez typowych błędów
Przy nowym połączeniu zaczynam od oczyszczenia zwojów i sprawdzenia, czy elementy dają się skręcić ręcznie przez kilka obrotów. Jeżeli nakrętka od razu stawia wyraźny opór, nie używam klucza jako narzędzia do „naprowadzania”. To zwykle sygnał złego skoku, przekoszenia albo uszkodzonego początku gwintu.
- Oczyść części z opiłków, starego uszczelniacza i zabrudzeń.
- Rozpoznaj system przez oznaczenie, pomiar średnicy i sprawdzenie skoku.
- Zweryfikuj sposób uszczelnienia, zanim wybierzesz taśmę, pakuły, pastę, O-ring lub podkładkę.
- Skręć ręcznie, pilnując osiowości przewodu i złączki.
- Dokręć zgodnie z dokumentacją, bez przedłużania klucza przypadkową rurą.
- Wykonaj próbę szczelności przy bezpiecznym ciśnieniu i obserwuj połączenie po uruchomieniu układu.
Najczęstszy błąd to użycie zbyt dużej ilości taśmy PTFE. Nadmiar może zostać ścięty podczas wkręcania i trafić do zaworu, dyszy albo rozdzielacza. Przy połączeniach z O-ringiem lub uszczelką czołową taśma na gwincie jest zwykle zbędna, a czasem pogarsza docisk.
Drugim problemem jest skręcanie elementów z różnych materiałów bez kontroli momentu. Stalowy króciec w aluminiowym korpusie może uszkodzić gniazdo, jeżeli zostanie dokręcony zbyt mocno. Gdy połączenie pracuje w wilgoci, dobieram również materiał i powłokę tak, aby ograniczyć korozję kontaktową.
Przy naprawie istniejącego przyłącza sprawdzam także stan pierwszych zwojów. Jeśli są spłaszczone, skorodowane lub rozciągnięte, samo zastosowanie mocniejszego uszczelniacza nie przywróci pewnego połączenia. Czasem rozsądniejsza i bezpieczniejsza jest wymiana króćca, tulei albo całej końcówki przewodu.
Jak uniknąć pomyłki przy zakupie złączki
Przed zamówieniem zapisuję pełne oznaczenie, a nie tylko średnicę. Notatka „pół cala” jest niewystarczająca, ponieważ może oznaczać G 1/2, R 1/2, NPT 1/2 albo zupełnie inny wariant. Do tego dochodzi płeć gwintu, czyli informacja, czy element ma gwint zewnętrzny, czy wewnętrzny.
- System musi być określony jako metryczny, BSP, NPT albo inny standard.
- Rozmiar trzeba odczytać z dokumentacji, a nie szacować wyłącznie na podstawie średnicy.
- Skok lub liczba zwojów rozstrzyga o kompatybilności elementów o podobnych wymiarach.
- Rodzaj uszczelnienia powinien odpowiadać konstrukcji gniazda.
- Ciśnienie, temperatura i medium muszą mieścić się w parametrach przewodu oraz złączki.
Jeżeli nie mam pewności, zabieram starą część do sklepu technicznego albo wykonuję zdjęcie oznaczeń, gniazda i końcówki z podziałką. To drobiazg, który zwykle oszczędza koszt ponownej wysyłki, dorabiania przejściówki i przestoju maszyny. W instalacjach przemysłowych lepiej poświęcić kilka minut na identyfikację niż później szukać źródła wycieku pod ciśnieniem.
Trzy szczegóły, które decydują o trwałości połączenia
Sam trójkątny kształt zwoju mówi tylko, jak gwint przenosi obciążenie. O niezawodności całego połączenia decydują jeszcze standard wymiarowy, sposób uszczelnienia i stan powierzchni. Dopiero te trzy informacje pozwalają prawidłowo dobrać śrubę, króciec, przewód albo adapter.
Najbezpieczniejsza zasada brzmi prosto: identyfikuj element po pełnym oznaczeniu i geometrii przyłącza, nie po podobieństwie wizualnym. Jeśli połączenie ma pracować pod ciśnieniem, po montażu wykonaj próbę szczelności i nie uruchamiaj układu, dopóki nie potwierdzisz właściwego dopasowania.
