Dobór gwintu decyduje o tym, czy śruba przeniesie obciążenie, a złącze hydrauliczne pozostanie szczelne po uruchomieniu instalacji. W artykule porządkuję najważniejsze rodzaje gwintów, wyjaśniam oznaczenia metryczne, calowe i rurowe oraz pokazuję, jak rozpoznać właściwy standard bez zgadywania na podstawie samej średnicy.
Najważniejsze informacje o doborze gwintu w praktyce
- Gwint metryczny oznacza się literą M, a jego podstawowym wymiarem jest średnica w milimetrach.
- Gwinty rurowe G, R i NPT służą do łączenia przewodów, armatury oraz elementów hydrauliki i pneumatyki.
- Średnica zewnętrzna nie wystarcza do identyfikacji, ponieważ gwinty o podobnym wymiarze mogą mieć inny skok lub profil.
- Gwint trapezowy przenosi ruch i obciążenia, dlatego spotyka się go w śrubach pociągowych, imadłach i podnośnikach.
- Nie wolno mieszać standardów, nawet jeśli nakrętka daje się nakręcić na kilka obrotów.

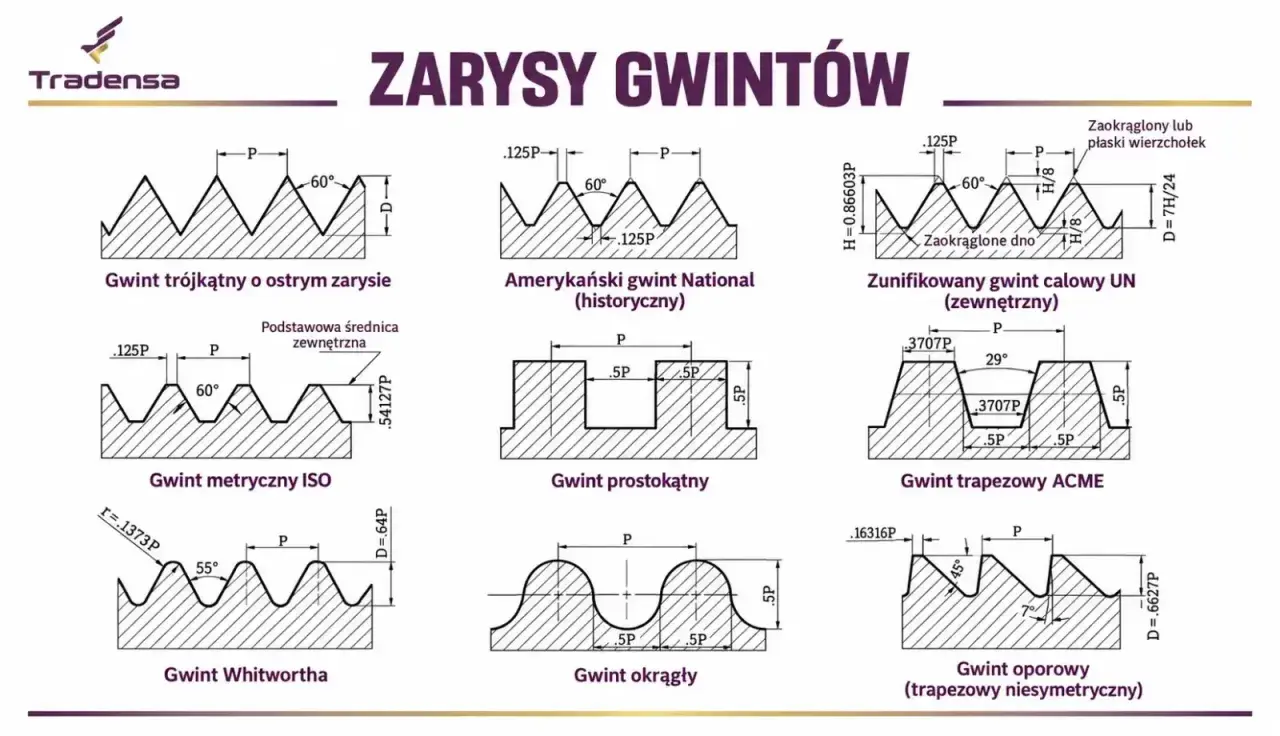

Jak dzieli się gwinty i co naprawdę odróżnia poszczególne typy
Najprostszy podział uwzględnia profil zwoju, jednostkę wymiaru, kierunek skręcania oraz zastosowanie. Profil mówi o kształcie przekroju zwoju, jednostka wskazuje sposób podawania wymiarów, a przeznaczenie rozstrzyga, czy połączenie ma przede wszystkim mocować, przenosić siłę czy zapewniać szczelność.
W praktyce spotykam się z trzema grupami, które bywają ze sobą mylone. Gwint metryczny i calowy służą głównie do połączeń śrubowych, natomiast gwint rurowy jest projektowany z myślą o armaturze i przewodach. Z kolei gwinty trapezowe, prostokątne i piłowe stosuje się przede wszystkim do przenoszenia ruchu oraz dużych sił.
| Podział | Przykład | Najczęstsze zastosowanie |
|---|---|---|
| Według jednostki | metryczny M, calowy UNC | śruby, nakrętki, elementy maszyn |
| Według profilu | trójkątny, trapezowy, piłowy | mocowanie albo przenoszenie obciążenia |
| Według funkcji | zwykły, drobnozwojny, rurowy | łączenie, regulacja, uszczelnianie |
| Według kierunku | prawy, lewy LH | standardowe albo specjalne mechanizmy |
Gwint metryczny pozostaje podstawą połączeń maszynowych
W Polsce i w większości Europy podstawowym standardem mocowania jest gwint metryczny oznaczany literą M. Zapis M10 oznacza nominalną średnicę 10 mm, a M10 × 1,25 wskazuje dodatkowo skok 1,25 mm. Jeżeli skok nie jest podany, zwykle chodzi o podziałkę zgrubną, ale przy odpowiedzialnym połączeniu zawsze sprawdzam dokumentację.

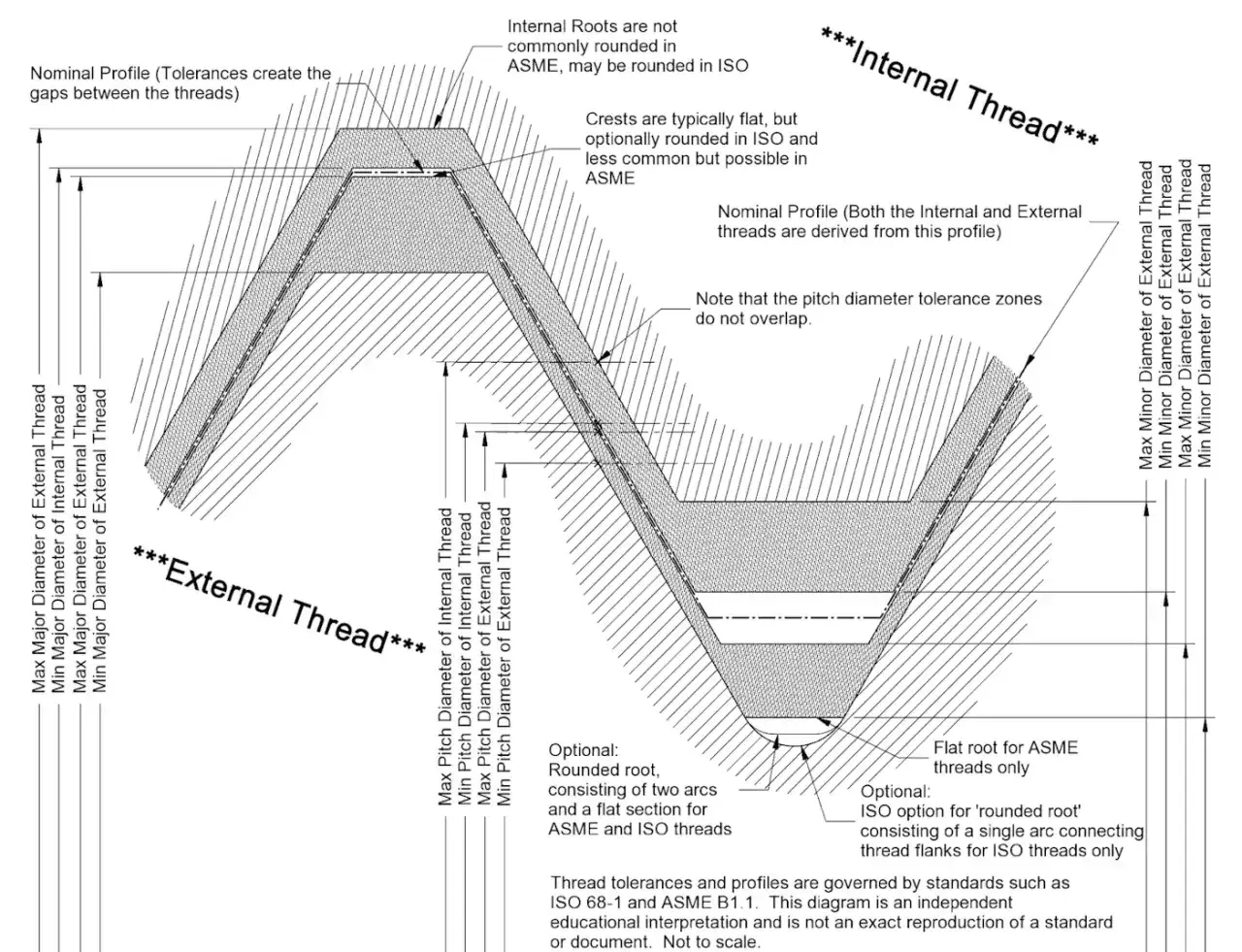

Najczęściej stosuje się profil trójkątny o kącie 60°. Gwint zwykły jest odporny na zabrudzenia i łatwy do wykonania, natomiast drobnozwojny pozwala dokładniej regulować położenie, ma większą średnicę rdzenia i lepiej sprawdza się przy cienkościennych elementach. Jego minusem jest mniejsza odporność na zanieczyszczenia oraz większa podatność na uszkodzenie zwoju.
Najpopularniejsze oznaczenia metryczne
| Oznaczenie | Znaczenie | Przykładowe użycie |
|---|---|---|
| M6 | średnica nominalna 6 mm, skok normalny | osłony, uchwyty, drobne podzespoły |
| M8 × 1 | średnica 8 mm, skok 1 mm | regulacja i elementy o ograniczonej długości |
| M10 × 1,5 | średnica 10 mm, skok 1,5 mm | typowe połączenia konstrukcyjne |
| M12 × 1,25 LH | skok drobny, gwint lewy | elementy, w których obrót mógłby luzować połączenie |
Przy gwincie lewym skręcanie odbywa się przeciwnie do standardowego. Oznaczenie LH musi pojawić się na rysunku, części lub opakowaniu, bo sama średnica i skok nie zdradzą kierunku. To rozwiązanie spotyka się między innymi w nakrętkach napinających, niektórych mechanizmach obrotowych i parach elementów pracujących w przeciwnych kierunkach.
Gwinty calowe i rurowe wymagają szczególnej uwagi
Gwinty calowe opisuje się liczbą zwojów na cal, czyli TPI. W standardach zunifikowanych UNC oznacza skok zgrubny, a UNF drobny. Przykład 1/4"-20 UNC oznacza średnicę nominalną 1/4 cala i 20 zwojów na cal. Nie wolno przeliczać tego zapisu na M6 tylko dlatego, że średnice są zbliżone.
Jeszcze więcej pomyłek powodują gwinty rurowe. W oznaczeniu 1/2 cala nie chodzi bezpośrednio o zmierzoną średnicę zewnętrzną gwintu. To rozmiar nominalny przewodu, historycznie związany ze średnicą rury, dlatego rzeczywisty pomiar suwmiarką może dać inną wartość.
G, R, Rp i NPT w instalacjach
| Oznaczenie | Profil i wykonanie | Sposób uzyskania szczelności |
|---|---|---|
| G | rurowy walcowy BSPP | uszczelka, podkładka lub uszczelnienie czołowe |
| R | rurowy stożkowy BSPT | uszczelniacz na zwoju albo odpowiednia taśma |
| Rp | rurowy walcowy wewnętrzny | praca z gwintem stożkowym R zgodnie z systemem |
| NPT | amerykański gwint rurowy stożkowy | uszczelnienie na zwoju, zgodnie z wymaganiami producenta |
Gwint G 1/2 i NPT 1/2 nie są zamiennikami, nawet jeśli oba mają zapis „pół cala”. Różnią się między innymi profilem, skokiem i kątem zarysu. W hydraulice siłowej podobny błąd może skończyć się nie tylko przeciekiem, lecz także wyrwaniem gwintu pod ciśnieniem.
W instalacjach europejskich często spotyka się BSP, czyli rodzinę brytyjskich gwintów rurowych. W maszynach importowanych z Ameryki Północnej można natomiast trafić na NPT. Zanim zamówię przejściówkę, sprawdzam standard, rodzaj gwintu, średnicę nominalną i skok, a nie tylko rozmiar podany w calach.
Gwinty do przenoszenia ruchu mają inne zadanie niż śruby
Gwint trójkątny dobrze klinuje nakrętkę i zapewnia dużą trwałość połączenia, ale nie jest najlepszym wyborem do częstego przesuwania pod obciążeniem. Do tego służą gwinty o profilu trapezowym, prostokątnym lub piłowym. Ich geometria ogranicza zużycie i pozwala efektywniej przekazywać moment obrotowy na ruch liniowy.
Trapezowy, prostokątny i piłowy
- Trapezowy Tr ma symetryczny profil i dobrze przenosi obciążenia w obu kierunkach. Przykładowe oznaczenie Tr 24 × 5 oznacza średnicę nominalną 24 mm i skok 5 mm.
- Prostokątny ma bardzo dobre przełożenie i niewielkie straty tarcia, ale jest trudniejszy w wykonaniu oraz kontroli.
- Piłowy najlepiej znosi duże obciążenie działające w jednym kierunku. Stosuje się go tam, gdzie siła dociska element do jednej flanki zwoju.
- Okrągły dobrze toleruje zabrudzenia, uderzenia i zużycie, dlatego pojawia się w specjalnych złączach, oprawkach oraz elementach narażonych na trudne warunki.
Nie traktuję gwintu trapezowego jako „mocniejszej śruby” do zwykłego skręcania. To częsty błąd. W podnośniku, imadle albo śrubie pociągowej ważne są jeszcze smarowanie, luz roboczy, materiał nakrętki i sposób podparcia. Sam profil nie naprawi źle zaprojektowanego mechanizmu.
Jak rozpoznać gwint bez ryzykownego zgadywania
Najpewniejsza identyfikacja wymaga połączenia kilku pomiarów. Do kontroli używam suwmiarki, grzebienia do gwintów oraz wzorca lub nakrętki o znanym oznaczeniu. Jeden pomiar średnicy to za mało, szczególnie przy gwintach rurowych i calowych.
- Zmierz średnicę zewnętrzną gwintu na kilku zwojach, bez dociskania szczęk suwmiarki.
- Zmierz skok, czyli odległość między odpowiadającymi sobie punktami dwóch sąsiednich zwojów.
- Przy gwincie calowym policz liczbę zwojów na odcinku jednego cala albo użyj grzebienia TPI.
- Sprawdź kształt profilu i oznaczenia na części, rysunku, przewodzie lub katalogu.
- Zweryfikuj, czy gwint jest walcowy, stożkowy, prawy czy lewy.
- Porównaj wynik z tabelą konkretnego standardu, a nie z przypadkową tabelą znalezioną dla innej normy.
Przykładowo średnica około 9,7 mm może sugerować zarówno element zbliżony do M10, jak i niektóre wykonania calowe. Dopiero skok 1,5 mm albo liczba zwojów na cal pozwala zawęzić wynik. Przy części odpowiedzialnej za ciśnienie końcową decyzję opieram na oznaczeniu producenta lub sprawdzianie, nie na dopasowaniu „na oko”.
Przeczytaj również: Flansza do rur - jak dobrać kołnierz i uniknąć przecieków?
Co sprawdza się przy przewodach hydraulicznych
W przewodach i złączach oceniam dodatkowo typ końcówki. Gwint może być tylko częścią systemu, a szczelność może zapewniać stożek 24°, stożek 60°, podkładka z uszczelnieniem, pierścień O-ring albo uszczelnienie na zwoju. Ta sama średnica gwintu nie oznacza tej samej końcówki przewodu.
Nie dokręcam złącza na siłę, gdy pierwsze obroty stawiają wyraźny opór. Zwykle oznacza to niezgodny skok, krzywe rozpoczęcie wkręcania, uszkodzony ząb albo pomieszanie gwintu walcowego ze stożkowym. W instalacji pracującej pod ciśnieniem taki montaż powinien zostać przerwany i zweryfikowany.
Najczęstsze błędy przy doborze i montażu
- Łączenie M10 z 3/8 cala tylko dlatego, że średnice wyglądają podobnie. Taki zestaw może złapać kilka zwojów, ale nie zapewni poprawnej nośności.
- Uszczelnianie każdego gwintu taśmą PTFE. Przy złączu z uszczelką czołową taśma nie poprawi szczelności, a jej nadmiar może utrudnić prawidłowe dokręcenie.
- Wymiana samej nakrętki bez sprawdzenia klasy, materiału i długości zazębienia. W elementach obciążonych liczy się cały układ.
- Przekręcanie gwintu na krzywo. Pierwsze dwa obroty powinny wejść lekko ręką. Narzędzie służy do końcowego dokręcania, nie do wciskania niepasującej części.
- Pomijanie kierunku gwintu. W mechanizmie obracającym się w określoną stronę zwykły gwint prawy może się samoczynnie luzować.
Przy połączeniach śrubowych dobieram także klasę wytrzymałości, długość zazębienia i moment dokręcania. Przy złączach rurowych ważniejsze od samego momentu bywa prawidłowe ustawienie końcówki oraz zgodność powierzchni uszczelniających. Szczelność nie wynika z siły dokręcania, tylko z właściwego dopasowania całego złącza.
Jeżeli gwint jest zniszczony, najpierw oceniam, czy uszkodzenie dotyczy tylko pierwszych zwojów, czy całej długości. Drobne zadziory można czasem usunąć narzędziem naprawczym, ale pęknięta końcówka przewodu, zerwany gwint w korpusie albo odkształcony stożek kwalifikują element do wymiany.
Jak dobrać właściwy standard do konkretnego zastosowania
| Zastosowanie | Najczęściej właściwy wybór | Na co uważać |
|---|---|---|
| Śruba i nakrętka w maszynie | M, ewentualnie UNC lub UNF | średnica, skok, klasa wytrzymałości |
| Armatura wodna i pneumatyczna | G, R lub Rp | walcowość, stożkowość i sposób uszczelnienia |
| Maszyna z USA | NPT albo UN | nie zastępować automatycznie systemem metrycznym |
| Śruba pociągowa | Tr lub specjalny profil ruchowy | luz, smarowanie, kierunek obciążenia |
| Element cienkościenny | gwint drobnozwojny lub wkładka | ryzyko wyrwania materiału |
W warsztacie zaczynam od określenia funkcji połączenia. Gdy ma tylko utrzymać dwa elementy, wybieram standardowy gwint mocujący. Gdy łączy przewód, sprawdzam system uszczelnienia. Gdy ma zamieniać obrót na przesuw, patrzę na sprawność, obciążenie i trwałość gwintu ruchowego.
Najbezpieczniejsza zasada brzmi prosto: najpierw standard, potem wymiar. Dopiero po ustaleniu, czy mamy M, BSP, NPT, UNC, UNF lub Tr, warto dobierać średnicę, skok, uszczelkę i narzędzia. Taka kolejność oszczędza czas, ogranicza ryzyko wycieku i chroni kosztowne elementy hydrauliki.
Co sprawdzić przed zamówieniem części zamiennej
Przed zakupem zapisuję pełne oznaczenie, na przykład M12 × 1,5, G 1/4, R 3/8 albo Tr 24 × 5. Dołączam informację o materiale, długości, rodzaju końcówki i przeznaczeniu. Zdjęcie z linijką pomaga, ale nie zastępuje pomiaru ani danych z dokumentacji.
Jeżeli część pracuje przy wysokim ciśnieniu, temperaturze, drganiach lub w środowisku korozyjnym, sprawdzam również klasę ciśnieniową złącza, materiał i zalecany środek uszczelniający. Właśnie te szczegóły decydują, czy połączenie będzie działać przez lata, czy zacznie przeciekać po kilku cyklach pracy.
Dobrze rozpoznany gwint pozwala szybko dobrać śrubę, przewód, mufę lub przejściówkę, ale nie warto wymuszać kompatybilności części o podobnym wyglądzie. W mechanice i hydraulice kilka podobnych zwojów potrafi stworzyć złudzenie dopasowania, natomiast bezpieczeństwo daje dopiero zgodność profilu, skoku, średnicy i uszczelnienia.
