Na korpusie zaworu lub końcówce przewodu pojawia się oznaczenie G 1/2, a dobrane złącze mimo podobnego rozmiaru nie chce się prawidłowo uszczelnić. To typowy problem wynikający z pomylenia gwintu równoległego z rurowym stożkowym albo z niewłaściwego uszczelnienia. Poniżej wyjaśniam, czym jest gwint BSPP, jak odczytywać oznaczenia, rozpoznać rozmiar i dobrać złącze do instalacji hydraulicznej.
Najważniejsze informacje o równoległym standardzie rurowym
- BSPP to cylindryczny gwint rurowy oznaczany literą G.
- Standard opiera się na ISO 228-1 i profilu Whitwortha o kącie 55°.
- Gwint równoległy nie uszczelnia się sam na zwojach, dlatego potrzebuje podkładki, O-ringu, uszczelki lub stożka.
- Oznaczenie G 1/2 nie oznacza średnicy zewnętrznej 12,7 mm. Rzeczywista średnica gwintu wynosi około 20,955 mm.
- BSPP nie należy zamieniać bez sprawdzenia z NPT, BSPT ani gwintem metrycznym.

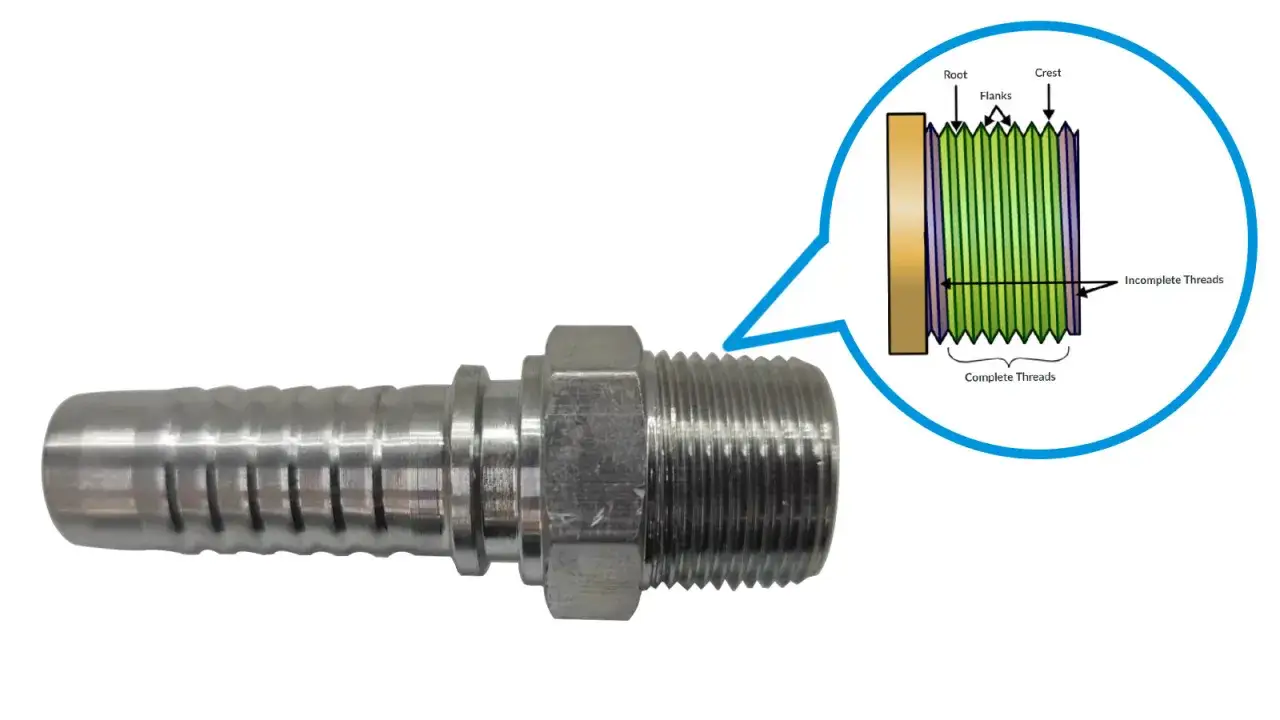

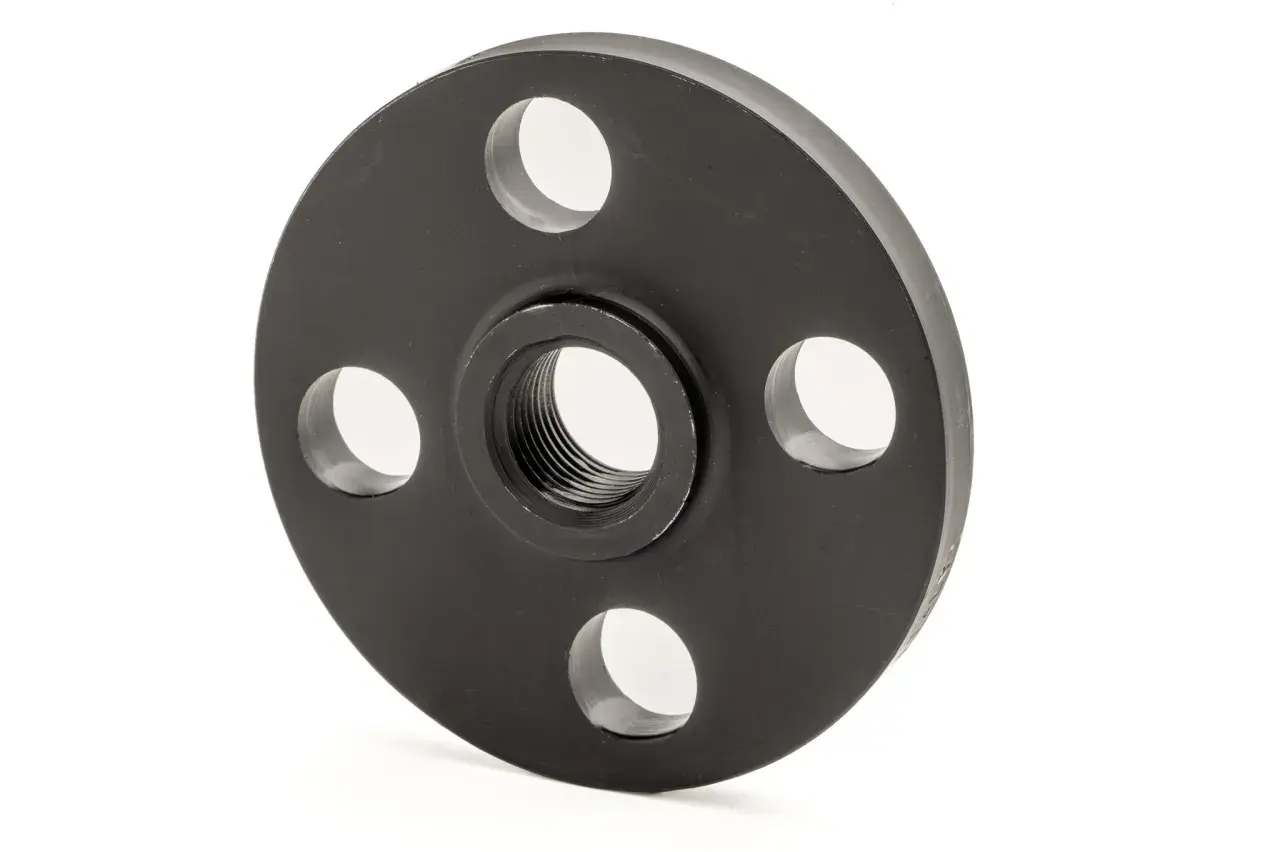

Czym jest gwint BSPP i gdzie się go stosuje
Gwint BSPP oznacza British Standard Pipe Parallel, czyli brytyjski standard równoległego gwintu rurowego. W dokumentacji technicznej najczęściej występuje jako gwint G, na przykład G 1/4, G 3/8 albo G 1/2. Jego średnica pozostaje stała na całej długości, ponieważ zarys nie zwęża się jak w gwincie stożkowym.
Profil ma kąt zarysu 55° i wywodzi się z systemu Whitwortha. Współczesne wymiary, tolerancje oraz sposób oznaczania określa norma ISO 228-1. Litera G mówi o rodzaju gwintu, natomiast ułamek określa jego rozmiar nominalny.
Takie połączenia spotykam przede wszystkim w złączach hydraulicznych, zaworach, manometrach, pompach, filtrach i przewodach przemysłowych. Są popularne w Europie, także w maszynach sprowadzanych z Wielkiej Brytanii, Niemiec czy Włoch. Samo oznaczenie G nie mówi jednak jeszcze, jaki sposób uszczelnienia zastosować.
Dlaczego rozmiar nie odpowiada średnicy gwintu
Rozmiary 1/8, 1/4 czy 1/2 cala są historycznymi rozmiarami rurowymi. Odnoszą się orientacyjnie do średnicy wewnętrznej rury, a nie do średnicy zewnętrznej złącza. Dlatego zewnętrzna średnica G 1/2 wynosi prawie 21 mm, a nie 12,7 mm.
To właśnie tutaj najłatwiej o błąd przy pomiarze suwmiarką. Średnica zewnętrzna pomaga zawęzić wybór, ale pewną identyfikację daje dopiero połączenie trzech informacji: średnicy, liczby zwojów na cal oraz rodzaju gwintu.
Jak czytać oznaczenia i dobrać właściwy rozmiar
W oznaczeniu G 3/8 litera wskazuje gwint równoległy, a liczba jego rozmiar nominalny. Niektóre katalogi podają dodatkowo klasę tolerancji, na przykład G 1/2 A. W typowych zastosowaniach hydraulicznych ważniejsze od samej klasy jest jednak dopasowanie końcówki, powierzchni uszczelniającej i parametrów pracy.
| Oznaczenie | Skok | Liczba zwojów | Średnica zewnętrzna gwintu |
|---|---|---|---|
| G 1/8 | 0,907 mm | 28 TPI | 9,728 mm |
| G 1/4 | 1,337 mm | 19 TPI | 13,157 mm |
| G 3/8 | 1,337 mm | 19 TPI | 16,662 mm |
| G 1/2 | 1,814 mm | 14 TPI | 20,955 mm |
| G 3/4 | 1,814 mm | 14 TPI | 26,441 mm |
| G 1 | 2,309 mm | 11 TPI | 33,249 mm |
| G 1 1/4 | 2,309 mm | 11 TPI | 41,910 mm |
| G 1 1/2 | 2,309 mm | 11 TPI | 47,803 mm |
| G 2 | 2,309 mm | 11 TPI | 59,614 mm |
TPI oznacza liczbę zwojów na cal. W małych rozmiarach, takich jak G 1/8 i G 1/4, pomyłka między 19 a 28 TPI jest szczególnie częsta. W większych rozmiarach od G 1 do G 2 standardowo występuje 11 zwojów na cal.
Prosta procedura identyfikacji
- Oczyść gwint z oleju, farby i zabrudzeń.
- Zmierz średnicę zewnętrzną gwintu męskiego albo wewnętrzną gwintu żeńskiego.
- Sprawdź skok grzebieniem do gwintów lub policz zwoje na odcinku jednego cala.
- Ustal, czy gwint jest równoległy, czy zwęża się ku końcowi.
- Sprawdź w katalogu producenta, jaki element uszczelniający przewidziano dla danego złącza.
Jeżeli element jest zamontowany w maszynie, robię jeszcze jedno sprawdzenie. Porównuję oznaczenie portu z dokumentacją, bo podobny wymiar może mieć kilka standardów, a wymuszenie połączenia kluczem często niszczy pierwsze zwoje i później utrudnia naprawę.
Jak działa uszczelnienie w połączeniu równoległym
Najważniejsza zasada brzmi prosto: zwoje BSPP ustalają położenie i utrzymują elementy, ale zwykle nie tworzą bariery szczelnej. Za zatrzymanie oleju, wody lub powietrza odpowiada osobna powierzchnia uszczelniająca.
W zależności od konstrukcji może to być podkładka miedziana, uszczelka elastomerowa, podkładka z gumowym pierścieniem, O-ring, uszczelnienie czołowe albo stożek. Dlatego dwa złącza z gwintem G 1/2 mogą wymagać zupełnie różnych sposobów montażu.
| Rozwiązanie | Gdzie występuje | Na co uważać |
|---|---|---|
| Podkładka płaska | Przyłącza armatury i króćce czołowe | Powierzchnie muszą być równe i czyste |
| Podkładka bonded seal | Porty hydrauliczne i bloki zaworowe | Trzeba dobrać średnicę oraz materiał uszczelki |
| O-ring | Złącza z gniazdem pod pierścień | Nie wolno go ścinać ani montować na suchej, uszkodzonej krawędzi |
| Stożek lub powierzchnia czołowa | Końcówki przewodów i złącza specjalne | Liczy się geometria całego przyłącza, nie sam gwint |
Taśma PTFE nie jest automatycznie właściwą odpowiedzią. Przy połączeniu z uszczelką może utrudnić prawidłowe dosunięcie elementów, a jej oderwane fragmenty potrafią trafić do zaworu lub dyszy. Stosuję ją tylko wtedy, gdy konstrukcja i instrukcja producenta rzeczywiście przewidują uszczelnianie na gwincie.
Jeżeli po dokręceniu nadal pojawia się wyciek, dokładanie siły zwykle nie rozwiązuje problemu. Najpierw sprawdzam stan podkładki, gniazdo uszczelniające, współosiowość oraz zgodność końcówki. Zgnieciona uszczelka albo rysa na powierzchni czołowej będzie nieszczelna niezależnie od liczby obrotów kluczem.
BSPP, BSPT, NPT i metryczny czyli czego nie łączyć na siłę
Najwięcej nieporozumień wynika z podobnych oznaczeń i zbliżonych średnic. Gwint BSPP jest równoległy, natomiast BSPT jest stożkowy. W BSPT średnica zmniejsza się w kierunku końca, a szczelność może powstawać na zwojach po zastosowaniu odpowiedniego uszczelniacza.
| Standard | Zarys i kształt | Typowe uszczelnienie | Oznaczenie |
|---|---|---|---|
| BSPP | 55°, równoległy | Podkładka, O-ring, stożek lub uszczelka czołowa | G |
| BSPT | 55°, stożkowy | Często na zwojach | R lub Rc |
| NPT | 60°, stożkowy | Na zwojach z uszczelniaczem | NPT |
| Metryczny | Zwykle 60°, równoległy lub stożkowy | Zależnie od konstrukcji | M, na przykład M20 x 1,5 |
BSPP i NPT nie są zamienne, nawet gdy średnica nominalna wydaje się podobna. Różny kąt profilu i skok mogą spowodować zatarcie, nieszczelność albo uszkodzenie gniazda. W instalacji wysokociśnieniowej taki błąd jest szczególnie ryzykowny, bo wyciek oleju pod ciśnieniem może przebić skórę.
Gwint G może współpracować z innymi elementami tylko wtedy, gdy przewiduje to konkretna konstrukcja. Nie zakładam na przykład, że stożkowy element R będzie poprawnie uszczelniał w każdym otworze G. Ostateczne kryterium stanowi dokumentacja złącza, a nie samo podobieństwo wymiarów.
Dobór złącza do przewodu i warunków pracy
Rozmiar gwintu to dopiero początek. Przy przewodzie hydraulicznym sprawdzam również średnicę nominalną węża, rodzaj końcówki, ciśnienie robocze, temperaturę i medium. Złącze G 1/2 może występować w kilku wariantach końcówki, dlatego sam zakup elementu z właściwym gwintem nie gwarantuje kompatybilności z przewodem.
Przeczytaj również: Złącze suchoodcinające - jak dobrać i bezpiecznie montować?
Co trzeba sprawdzić przed zamówieniem
- czy port ma gwint zewnętrzny czy wewnętrzny,
- czy jest to BSPP, BSPT, NPT czy gwint metryczny,
- jaki rozmiar nominalny i skok ma połączenie,
- jaki typ uszczelnienia przewidział producent,
- z jakiego materiału wykonano korpus i przyłącze,
- czy maksymalne ciśnienie złącza jest odpowiednie dla układu,
- czy przewód nie będzie pracował przy nadmiernym skręceniu lub zbyt małym promieniu gięcia.
W układach hydraulicznych nie dobieram ciśnienia wyłącznie na podstawie gwintu. O bezpieczeństwie decyduje najsłabszy element całego zestawu, czyli często przewód, końcówka, uszczelka albo adapter. Producent może podać inne dopuszczalne wartości dla pracy statycznej, dynamicznej i impulsowej.
Podczas montażu wkręcam element ręcznie, aż poczuję prawidłowe prowadzenie, a dopiero później używam klucza. Jeżeli gwint od początku stawia duży opór albo złącze wchodzi krzywo, przerywam pracę. Krzywo rozpoczęte wkręcanie potrafi zniszczyć zarówno miękki korpus aluminiowy, jak i stalowy port zaworu.
Nie podaję jednej uniwersalnej wartości momentu dokręcania dla wszystkich połączeń G. Zależy on od materiału, smarowania, rodzaju uszczelnienia i konstrukcji końcówki. Najbezpieczniej korzystać z tabeli producenta, a przy braku danych nie próbować kompensować niepewności nadmierną siłą.
Typowe błędy przy montażu i diagnostyce
Pierwszy błąd to traktowanie symbolu 1/2 cala jak dokładnej średnicy gwintu. Drugi polega na sprawdzaniu wyłącznie średnicy, bez pomiaru skoku. W praktyce właśnie te dwa skróty myślowe prowadzą do wciskania niewłaściwego adaptera.
- Uszczelnianie niewłaściwej powierzchni poprzez nawijanie taśmy na gwint, który wymaga O-ringu lub podkładki.
- Mieszanie standardów BSPP, BSPT i NPT tylko dlatego, że elementy dają się częściowo skręcić.
- Ponowne użycie uszczelki, która została już trwale odkształcona.
- Dokręcanie na siłę w celu zatrzymania wycieku zamiast znalezienia przyczyny.
- Brak kontroli po uruchomieniu, szczególnie przy przewodach narażonych na drgania i pulsacje ciśnienia.
Jeżeli połączenie przecieka, wyłączam ciśnienie, oczyszczam miejsce i oglądam gwint oraz gniazdo pod dobrym światłem. Nie sprawdzam wycieku dłonią. Przy hydraulice wysokociśnieniowej bezpieczniej użyć kartonu lub odpowiedniego przyrządu do wykrywania strugi, zachowując dystans od podejrzanego miejsca.
Uszkodzone zwoje można czasem naprawić, ale w wielu przypadkach szybsza i pewniejsza jest wymiana króćca, adaptera lub całego elementu. Szczególnie ostrożnie podchodzę do portów w blokach zaworowych, ponieważ naprawa korpusu bywa znacznie droższa niż wymiana niewłaściwie dobranego złącza.
Jak podejść do wyboru bez zgadywania
Najpraktyczniejsza metoda to zapisanie pełnej specyfikacji przed zakupem. Przykładowo nie wystarczy zanotować „kolanko pół cala”. Lepiej zapisać kolanko G 1/2, gwint wewnętrzny, końcówka do węża 1/2 cala, uszczelnienie O-ring, ciśnienie robocze zgodne z układem.
Gdy element jest nietypowy, wykonuję zdjęcie oznaczeń, mierzę średnicę i sprawdzam skok grzebieniem. Przy przewodach warto zachować starą końcówkę albo spisać numer katalogowy, ponieważ kształt stożka i długość części roboczej mogą być równie ważne jak sam gwint.
Moim zdaniem kilka minut poświęconych na identyfikację daje większą oszczędność niż kupowanie adapterów metodą prób. Koszt pojedynczego złącza może wynosić kilkanaście złotych, ale skutki złego połączenia obejmują przestój maszyny, utratę oleju i uszkodzenie droższych podzespołów.
Gdy oznaczenie G to dopiero połowa odpowiedzi
Równoległy gwint rurowy jest wygodny, powtarzalny i bardzo popularny w hydraulice, ale jego oznaczenie nie opisuje całego połączenia. Do poprawnego montażu trzeba ustalić standard, rozmiar, skok, rodzaj końcówki i sposób uszczelnienia.
Jeżeli te pięć informacji się zgadza, dobór złącza jest zwykle prosty. Gdy choć jedna pozostaje niepewna, lepiej zatrzymać montaż i sprawdzić dokumentację albo skonsultować element z dostawcą. W hydraulice precyzja na początku prawie zawsze kosztuje mniej niż naprawa nieszczelnego układu.
