Dobór śruby, nakrętki albo złącza hydraulicznego często kończy się na pozornie prostym pytaniu: czy to na pewno ten sam gwint? Wymiary gwintów metrycznych obejmują nie tylko średnicę, lecz także skok, średnicę podziałową, średnicę rdzenia i klasę tolerancji. Poniżej pokazuję, jak czytać oznaczenia, korzystać z tabel i bezpiecznie rozpoznać gwint przed zakupem lub montażem.
Najważniejsze informacje o gwintach metrycznych w praktyce
- M10 oznacza gwint o średnicy nominalnej 10 mm, ale nie określa jeszcze skoku.
- Brak dodatkowego oznaczenia skoku zwykle oznacza skok zwykły, na przykład M8 x 1,25.
- Do wykonania gwintu wewnętrznego M10 x 1,5 najczęściej stosuje się wiertło 8,5 mm.
- Średnica mierzona suwmiarką nie wystarcza do identyfikacji. Trzeba sprawdzić także skok gwintu.
- W hydraulice gwint metryczny może służyć tylko do mocowania, a szczelność zapewniać O-ring, stożek albo podkładka.
Jak czytać oznaczenie gwintu metrycznego
Podstawowe oznaczenie zaczyna się od litery M, po której podaje się średnicę nominalną w milimetrach. Zapis M6 oznacza więc gwint o średnicy nominalnej 6 mm. W dokumentacji technicznej częściej spotkam pełną formę, na przykład M6 x 1, gdzie liczba po znaku „x” określa skok, czyli odległość między sąsiednimi zwojami.
W przypadku gwintu zwykłego skok często pomija się w oznaczeniu. Zapis M10 oznacza wtedy najczęściej M10 x 1,5. Gdy użyto skoku drobnozwojnego, trzeba go podać, na przykład M10 x 1,25 albo M10 x 1.
Gwint zwykły i drobnozwojny
Gwint zwykły ma większy skok i jest najczęściej stosowany w śrubach, nakrętkach oraz połączeniach ogólnych. Dobrze znosi zabrudzenia i uszkodzenia montażowe, dlatego w pracach serwisowych zwykle jest pierwszym wyborem.
Gwint drobnozwojny ma mniejszy skok przy tej samej średnicy. Pozwala precyzyjniej regulować położenie elementu, zapewnia większą długość zazębienia na tej samej długości połączenia i może lepiej sprawdzać się przy cienkościennych częściach. Jest jednak bardziej podatny na zapieczenie i uszkodzenie zwoju.
| Oznaczenie | Znaczenie | Przykład zastosowania |
|---|---|---|
| M8 | średnica nominalna 8 mm, zwykle skok 1,25 mm | typowe połączenie konstrukcyjne |
| M8 x 1 | średnica 8 mm, skok drobny 1 mm | regulacja, elementy cienkościenne |
| M12 x 1,5 | średnica 12 mm, skok 1,5 mm | częste połączenie w mechanice i hydraulice |
| M12-6H | gwint wewnętrzny w klasie tolerancji 6H | otwór gwintowany w korpusie |
| M12-6g | gwint zewnętrzny w klasie tolerancji 6g | śruba lub króciec |

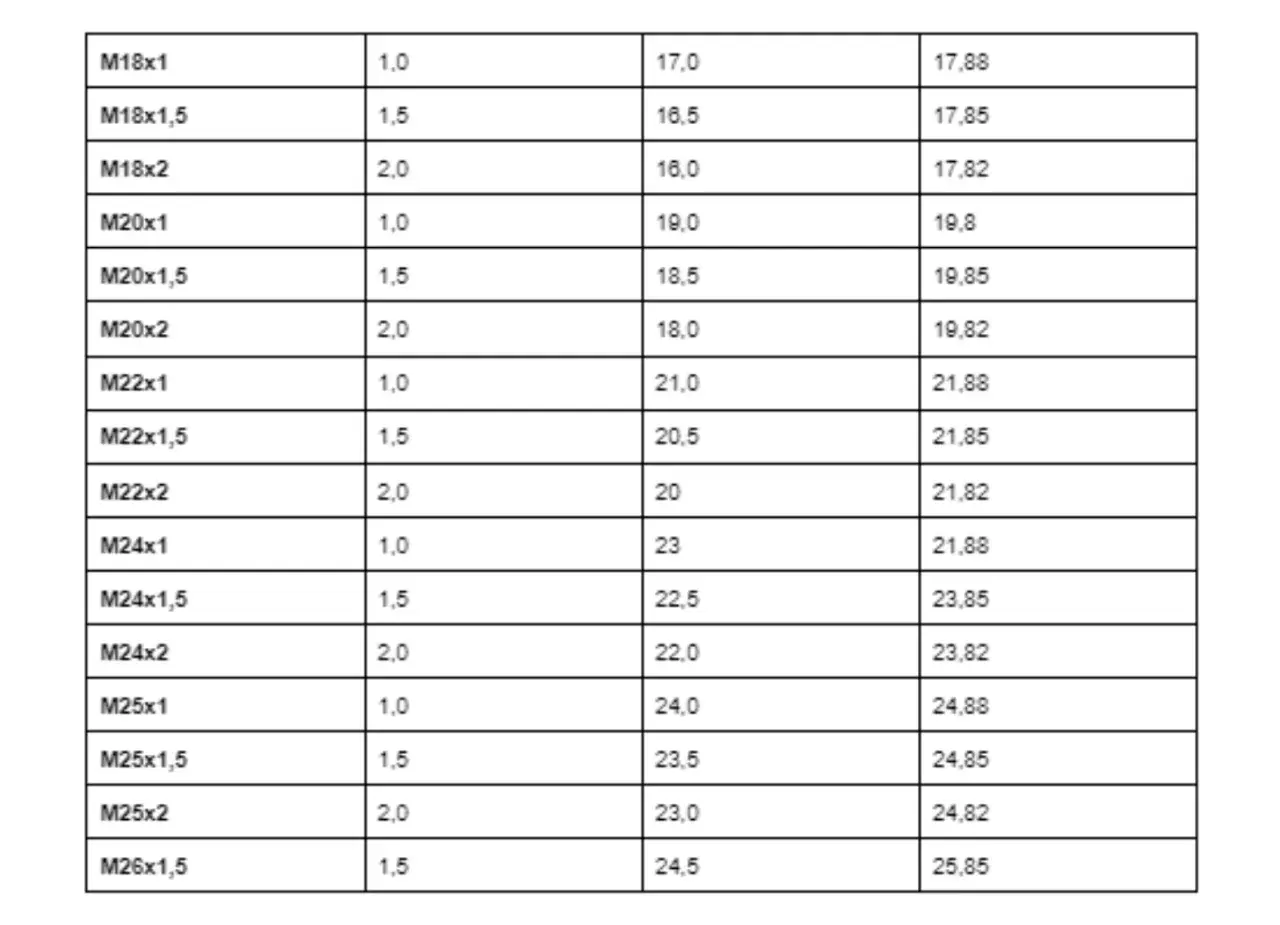

Tabela najczęściej używanych rozmiarów
Poniższe wartości obejmują popularne gwinty zwykłe ISO. Kolumna z wiertłem dotyczy typowego gwintowania skrawaniem. Przy gwintowaniu w aluminium, stali nierdzewnej lub tworzywie średnicę otworu czasem dobiera się inaczej, aby ograniczyć opory i ryzyko zerwania gwintownika.
| Gwint | Średnica nominalna | Skok zwykły | Przykładowy skok drobny | Wiertło pod gwint |
|---|---|---|---|---|
| M3 | 3 mm | 0,5 mm | 0,35 mm | 2,5 mm |
| M4 | 4 mm | 0,7 mm | 0,5 mm | 3,3 mm |
| M5 | 5 mm | 0,8 mm | 0,5 mm | 4,2 mm |
| M6 | 6 mm | 1 mm | 0,75 mm | 5,0 mm |
| M8 | 8 mm | 1,25 mm | 1 mm | 6,8 mm |
| M10 | 10 mm | 1,5 mm | 1,25 mm lub 1 mm | 8,5 mm |
| M12 | 12 mm | 1,75 mm | 1,5 mm | 10,2 mm |
| M14 | 14 mm | 2 mm | 1,5 mm | 12 mm |
| M16 | 16 mm | 2 mm | 1,5 mm | 14 mm |
| M18 | 18 mm | 2,5 mm | 1,5 mm | 15,5 mm |
| M20 | 20 mm | 2,5 mm | 2 mm lub 1,5 mm | 17,5 mm |
Podane średnice wiercenia są praktycznym punktem wyjścia, a nie uniwersalną receptą dla każdej sytuacji. Przy gwincie M8 x 1,25 otwór 6,8 mm jest typowy, ale przy miękkim materiale można dobrać nieco większy otwór, natomiast przy twardej stali najważniejsze stają się sztywność narzędzia, chłodzenie i sposób odprowadzania wióra.
Średnica nominalna to nie jedyny wymiar

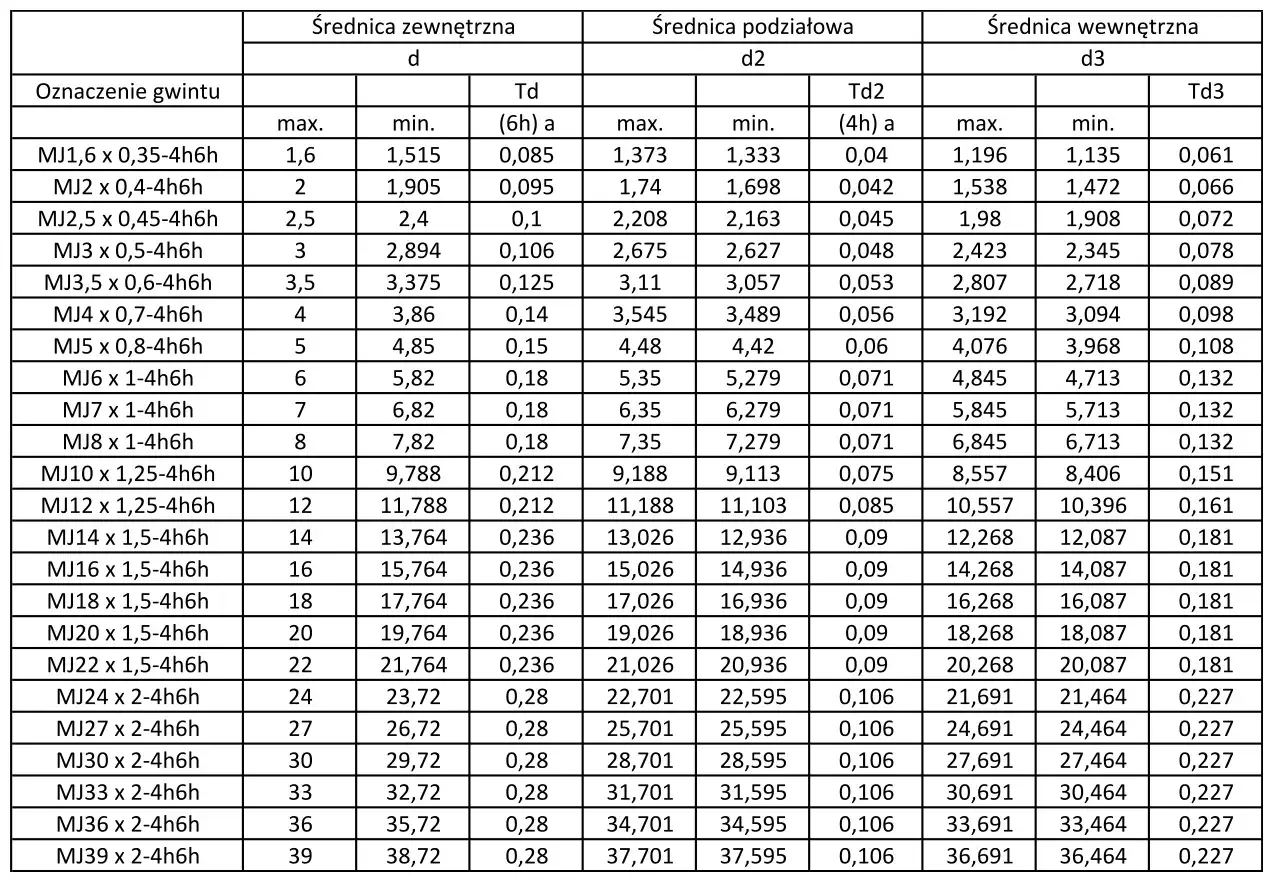

W dokumentacji technicznej spotyka się trzy podstawowe średnice. Średnica zewnętrzna dotyczy wierzchołków zwoju gwintu zewnętrznego. Średnica podziałowa jest umowną średnicą walca, na którym grubość zwoju i szerokość bruzdy są sobie równe. Średnica rdzenia określa najwęższy obszar profilu.
Dla przykładu w gwincie M10 x 1,5 średnica nominalna wynosi 10 mm, a teoretyczna średnica podziałowa to około 9,03 mm. W gwincie zewnętrznym średnica rdzenia profilu podstawowego wynosi około 8,16 mm, natomiast dla gwintu wewnętrznego średnica dna bruzdy jest inna i wynosi około 8,38 mm.
Te wartości opisują geometrię profilu podstawowego. Gotowa śruba lub nakrętka ma jeszcze określoną klasę tolerancji, dlatego pomiar konkretnego elementu może nie dać dokładnie wartości z obliczeń. W praktyce warsztatowej ważniejsze od samego odczytu średnicy jest potwierdzenie średnicy, skoku i rodzaju gwintu razem.
Co oznaczają klasy 6H i 6g
Oznaczenie 6H najczęściej odnosi się do gwintu wewnętrznego, a 6g do gwintu zewnętrznego. Cyfra opisuje klasę tolerancji, natomiast litera położenie pola tolerancji względem wymiaru podstawowego.
Nie każda nakrętka i śruba o tej samej średnicy nominalnej będą pracowały tak samo. W połączeniach technicznych spotyka się również inne klasy, dlatego przy częściach precyzyjnych, narażonych na drgania lub wysokie ciśnienie odczyt z tabeli trzeba porównać z dokumentacją producenta.
Jak zmierzyć gwint bez zgadywania
Do szybkiej identyfikacji wystarczą suwmiarka i grzebień do gwintów. Jeżeli grzebienia nie mam pod ręką, mierzę długość obejmującą kilka zwojów. Przykładowo odcinek dziesięciu skoków ma 15 mm, więc pojedynczy skok wynosi 1,5 mm.
- Zmierz suwmiarką średnicę zewnętrzną śruby albo średnicę otworu od strony gwintu.
- Sprawdź skok grzebieniem lub zmierz odległość kilku zwojów.
- Ustal, czy gwint jest zewnętrzny, czy wewnętrzny.
- Porównaj wynik z tabelą popularnych rozmiarów.
- Sprawdź długość zazębienia oraz sposób uszczelnienia połączenia.
Jeśli śruba ma około 9,9-10 mm średnicy, a zmierzony skok wynosi 1,5 mm, najbardziej prawdopodobne oznaczenie to M10 x 1,5. Nie traktowałbym jednak takiego wyniku jako stuprocentowego potwierdzenia, dopóki śruba nie przejdzie przez odpowiednią nakrętkę lub sprawdzian.
Dobrym testem jest ręczne wkręcenie elementu na kilka obrotów. Prawidłowo dobrany gwint powinien wejść płynnie, bez użycia klucza. Jeżeli już po pierwszym obrocie pojawia się opór, nie próbuję „dociągać na siłę”, bo można zniszczyć zarówno gwint, jak i element współpracujący.
Przeczytaj również: Gwint BSPT bez tajemnic - wymiary, oznaczenia i montaż
Najczęstsze pomyłki podczas pomiaru
- M10 i M10 x 1,25 mają tę samą średnicę nominalną, ale nie są zamienne.
- Otwór pod gwint nie ma średnicy równej średnicy śruby. Dla M10 x 1,5 typowe wiertło ma 8,5 mm.
- Gwint metryczny może wyglądać podobnie do calowego, szczególnie przy małych średnicach.
- Rdza, powłoka galwaniczna i zużycie zwoju mogą zafałszować pomiar suwmiarką.
- Ta sama średnica i skok nie gwarantują szczelności, jeśli różni się stożek, czoło albo gniazdo uszczelki.
Gwinty metryczne w przewodach i złączach hydraulicznych
W hydraulice samo oznaczenie M nie mówi jeszcze, jak złącze będzie uszczelnione. W jednym rozwiązaniu szczelność zapewnia O-ring na czole, w innym podkładka miedziana, stożek 24° albo uszczelnienie na gwincie. To właśnie ten szczegół często decyduje o poprawności naprawy.
Gwint metryczny należy też odróżnić od popularnych gwintów rurowych. Oznaczenie G 1/4 lub G 1/2 odnosi się do gwintu rurowego BSP i nie oznacza średnicy mierzonej bezpośrednio w milimetrach. Z kolei NPT ma profil stożkowy i inny skok, dlatego przypadkowe połączenie go z gwintem metrycznym może uszkodzić złącze oraz doprowadzić do wycieku.
| Cecha | Gwint metryczny M | Gwint rurowy G lub R |
|---|---|---|
| Oznaczenie | M10 x 1,5 | G 1/4, R 1/2 |
| Jednostka skoku | milimetry na jeden zwój | najczęściej zwoje na cal |
| Typowe zastosowanie | śruby, króćce, elementy maszyn | przewody, zawory, instalacje rurowe |
| Sposób uszczelnienia | O-ring, podkładka, stożek lub osobna uszczelka | zależny od odmiany i wykonania złącza |
Przed zamówieniem przewodu hydraulicznego zapisuję nie tylko rozmiar gwintu, lecz także rodzaj końcówki, kąt stożka, typ uszczelnienia i długość przewodu. Wymiana elementu M12 x 1,5 na inny element o tym samym gwincie może być błędem, jeśli różnią się powierzchnie uszczelniające.
Jak dobrać gwint do naprawy i wykonania otworu
Do standardowego połączenia maszynowego najczęściej wybieram gwint zwykły, bo łatwo znaleźć śrubę, nakrętkę i gwintownik. Gwint drobnozwojny ma sens wtedy, gdy potrzebuję większej regulacji, większej powierzchni zazębienia albo lepszego wykorzystania krótkiego odcinka gwintowanego.
Przy wykonywaniu otworu najpierw dobieram średnicę i skok, a dopiero potem narzędzie. Gwintownik M10 x 1,5 nie nadaje się do otworu przygotowanego pod M10 x 1,25. Różnica wynosi tylko 0,25 mm na skoku, ale połączenie będzie wadliwe i może zniszczyć początek gwintu.
W cienkiej ściance trzeba sprawdzić, czy pozostanie wystarczająca długość zazębienia. Dla stali często przyjmuje się orientacyjnie długość równą około 1-1,5 średnicy nominalnej, ale dla aluminium, tworzyw, połączeń obciążonych dynamicznie i elementów wysokiej wytrzymałości wymagania mogą być inne.
Nie dobieram momentu dokręcania wyłącznie na podstawie średnicy gwintu. Wpływ mają między innymi klasa śruby, materiał korpusu, smarowanie, rodzaj podkładki i zadana siła docisku. Przy złączach hydraulicznych pierwszeństwo zawsze ma dokumentacja producenta, zwłaszcza gdy układ pracuje pod wysokim ciśnieniem.
Zanim zamówisz element z gwintem
Najbezpieczniej zapisać pełne oznaczenie, na przykład M12 x 1,5-6g, oraz dopisać, czy chodzi o gwint zewnętrzny, czy wewnętrzny. Przy złączu warto uzupełnić notatkę o typ uszczelnienia i wymiar przewodu, bo te informacje są równie ważne jak sama średnica.
Jeżeli pomiar daje wynik niejednoznaczny, nie próbuję dopasowywać części po wyglądzie. Sprawdzian gwintowy, wzorcowa nakrętka albo konsultacja z dostawcą kosztują mniej niż naprawa zerwanego gwintu i przestój maszyny.
Najkrótsza zasada, którą stosuję w praktyce, brzmi: średnica mówi, jaki to rozmiar, skok mówi, czy elementy do siebie pasują, a uszczelnienie decyduje, czy połączenie będzie szczelne. Dopiero te trzy informacje razem dają pewną podstawę do wyboru śruby, króćca lub przewodu.
