Dobierając złącze do instalacji hydraulicznej, łatwo pomylić podobne oznaczenia G, R, Rp i Rc. W tym artykule wyjaśniam, czym jest gwint Rp, z jakim gwintem współpracuje, jak rozpoznać jego rozmiar oraz jak wykonać szczelne połączenie w przewodach, zaworach i elementach armatury.
Najważniejsze informacje o oznaczeniu Rp w instalacjach rurowych
- Rp oznacza wewnętrzny gwint rurowy walcowy zgodny z ISO 7-1.
- Najczęściej współpracuje z zewnętrznym gwintem stożkowym R.
- Uszczelnienie powstaje na zwoju gwintu, zwykle przy użyciu taśmy PTFE albo uszczelniacza.
- Rozmiar 1/2 cala nie oznacza średnicy 12,7 mm. Odpowiadający gwint ma około 20,955 mm średnicy zewnętrznej.
- Nie należy bez sprawdzenia łączyć Rp z gwintem G ani z amerykańskim NPT.
Czym dokładnie jest gwint Rp
Gwint Rp to wewnętrzny gwint walcowy, czyli taki, którego średnica pozostaje stała na całej długości. Należy do systemu gwintów rurowych Whitwortha i jest opisany w normie ISO 7-1, stosowanej dla połączeń uszczelnianych na gwincie.
Litera „R” odnosi się do rodziny gwintów rurowych, a „p” wskazuje wykonanie równoległe, czyli walcowe. W praktyce gniazdo Rp wykonuje się w korpusie zaworu, rozdzielacza, filtra, manometru albo innego elementu instalacji, a do niego wkręca się stożkowy gwint zewnętrzny R.
Profil ma kąt 55°, a podziałka podawana jest w liczbie zwojów na cal. To dlatego rozmiary zapisuje się jako Rp 1/4, Rp 1/2 czy Rp 1. Oznaczenie calowe opisuje przede wszystkim rozmiar nominalny przewodu, a nie rzeczywistą średnicę mierzoną suwmiarką.
Jak działa uszczelnienie
Gwint wewnętrzny Rp jest prosty, natomiast współpracujący z nim gwint R ma stożek o proporcji 1:16. Podczas dokręcania stożkowy trzpień coraz mocniej klinuje się w prostym gnieździe. Wolne przestrzenie między zwojami wypełnia uszczelniacz, dzięki czemu połączenie może pracować pod ciśnieniem.
Samo skręcenie metalowych powierzchni nie zawsze zapewni szczelność. Ja traktuję taśmę PTFE lub płynny uszczelniacz jako część połączenia, a nie dodatek poprawiający wygląd. Produkt musi być dopuszczony do danego medium, temperatury i ciśnienia.
Rp, R, G i Rc nie oznaczają tego samego
Najwięcej problemów pojawia się wtedy, gdy ktoś rozpoznaje wyłącznie rozmiar, na przykład 1/2 cala, i pomija rodzaj gwintu. Tymczasem kilka elementów o takim samym wymiarze nominalnym może mieć inną geometrię i zupełnie inny sposób uszczelniania.
| Oznaczenie | Rodzaj gwintu | Typowe połączenie | Sposób uszczelnienia |
|---|---|---|---|
| Rp | Wewnętrzny walcowy | Rp z R | Na gwincie, z uszczelniaczem |
| R | Zewnętrzny stożkowy | R z Rp lub Rc | Na gwincie, z uszczelniaczem |
| Rc | Wewnętrzny stożkowy | Rc z R | Na gwincie, z uszczelniaczem |
| G | Wewnętrzny lub zewnętrzny walcowy | G z G | Najczęściej na powierzchni czołowej, przez uszczelkę lub O-ring |
W katalogach spotyka się czasem określenie BSPP przy gwintach równoległych. Trzeba jednak sprawdzić normę i sposób uszczelnienia. Rp jest walcowym gwintem wewnętrznym systemu ISO 7-1, natomiast G należy do ISO 228-1 i zwykle nie uszczelnia na samym zwoju.
Gwint Rp może przyjąć element G o podobnym rozmiarze, ale nie oznacza to poprawnego połączenia. Element może dać się wkręcić, a mimo to połączenie będzie nieszczelne lub nie wytrzyma drgań. Jeszcze większym błędem jest łączenie tego systemu z NPT, który ma profil 60° i inną geometrię.

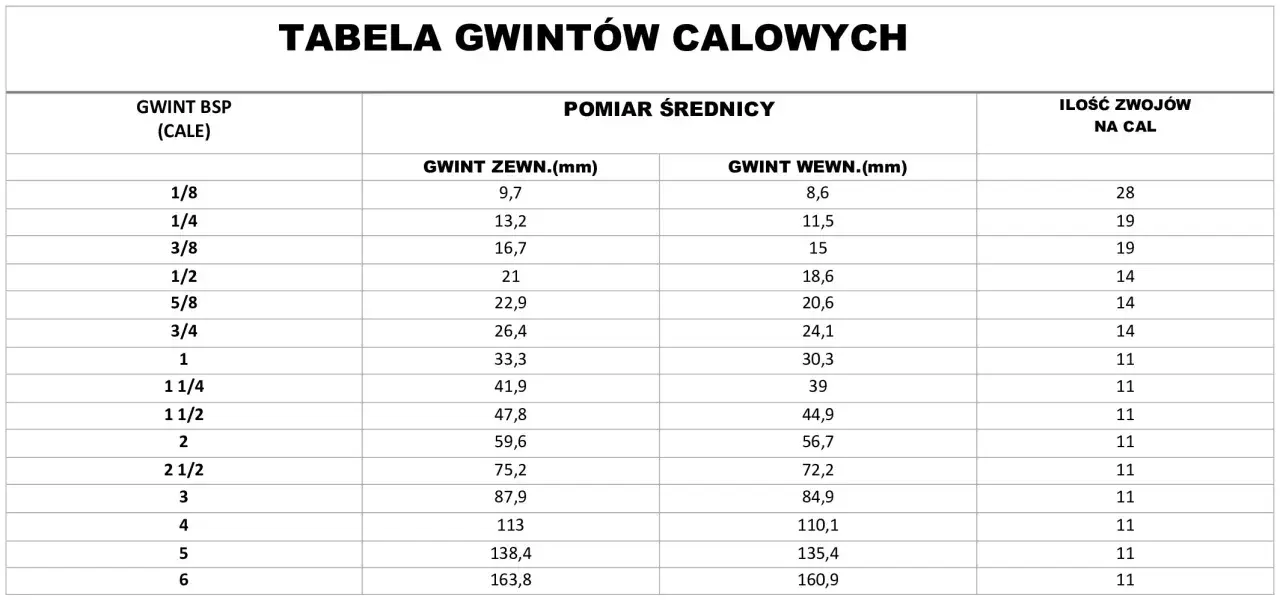

Jak dobrać rozmiar i rozpoznać go w praktyce
Do identyfikacji potrzebuję zwykle trzech informacji: średnicy, podziałki oraz rodzaju gwintu. Sama suwmiarka nie wystarczy, bo gwinty rurowe mają rozmiary nominalne, które nie odpowiadają ich rzeczywistej średnicy zewnętrznej.
| Rozmiar nominalny | Liczba zwojów na cal | Średnica zewnętrzna odpowiadającego gwintu R lub G | Typowe zastosowanie |
|---|---|---|---|
| 1/8 | 28 | około 9,73 mm | Małe przyłącza, pneumatyka, manometry |
| 1/4 | 19 | około 13,16 mm | Zawory i przewody o małym przepływie |
| 3/8 | 19 | około 16,66 mm | Armatura i instalacje pomocnicze |
| 1/2 | 14 | około 20,96 mm | Popularne przyłącza wodne i pneumatyczne |
| 3/4 | 14 | około 26,44 mm | Większe zawory i przewody |
| 1 | 11 | około 33,25 mm | Instalacje o większym przepływie |
Prosta procedura pomiarowa
- Oczyść gwint z rdzy, farby, oleju i resztek uszczelniacza.
- Zmierz średnicę suwmiarką, ale nie traktuj jej jako jedynego kryterium.
- Sprawdź podziałkę grzebieniem do gwintów calowych albo policz zwoje na odcinku jednego cala.
- Ustal, czy gwint zewnętrzny jest walcowy, czy stożkowy.
- Odczytaj oznaczenie z korpusu, dokumentacji lub katalogu producenta.
W praktyce rozmiary 1/2 i 3/4 są często mylone z gwintami metrycznymi. Jeżeli pomiar nie pasuje do tabeli, nie próbuję dopasowywać części siłą. Najbezpieczniej porównać element z wzornikiem lub sprawdzić oznaczenie producenta, bo pomyłka może uszkodzić korpus zaworu.
Jak wykonać szczelne połączenie Rp z R
Najpierw sprawdzam, czy oba elementy są przeznaczone do pracy w tej samej instalacji. Znaczenie mają ciśnienie robocze, temperatura, rodzaj medium i materiał złącza. Innego uszczelniacza używa się przy wodzie, innego przy oleju hydraulicznym, gazie czy sprężonym powietrzu.
- Usuń zabrudzenia i sprawdź, czy zwoje nie są zgniecione albo pęknięte.
- Przymierz element bez uszczelniacza. Gwint powinien wejść ręcznie na kilka zwojów.
- Nałóż taśmę PTFE zgodnie z kierunkiem dokręcania albo użyj uszczelniacza anaerobowego przeznaczonego do gwintów rurowych.
- Nie zakrywaj nadmiernie czoła przewodu. Nadmiar taśmy może oderwać się i trafić do zaworu lub dyszy.
- Dokręć element kluczem do pozycji zalecanej przez producenta. Nie traktuj oporu jako sygnału, że trzeba użyć większej dźwigni.
- Po uruchomieniu instalacji wykonaj próbę szczelności przy bezpiecznym ciśnieniu.
Popularny błąd polega na dokręcaniu stożkowego gwintu aż do ustawienia elementu w idealnej pozycji. Czasem prowadzi to do pęknięcia mosiężnego korpusu albo rozsadzenia cienkościennego przyłącza. Szczelność nie powinna zależeć od brutalnej siły, lecz od prawidłowego gwintu i właściwego uszczelniacza.
Przy instalacjach wysokociśnieniowych nie opieram się wyłącznie na ogólnych tabelach. Producent może wymagać konkretnego momentu dokręcania, określonego środka uszczelniającego albo zastosowania zupełnie innego typu końcówki, na przykład z uszczelnieniem stożkiem lub O-ringiem.
Gdzie stosuje się takie połączenia
Wewnętrzne gniazda Rp spotyka się w korpusach zaworów, filtrów, reduktorów, siłowników pneumatycznych, pomp, bloków hydraulicznych i przyłączy pomiarowych. Z zewnątrz mogą wyglądać podobnie do elementów z gwintem G, dlatego przy wymianie części zawsze sprawdzam oznaczenie, a nie tylko średnicę.
Przykład z manometrem
Jeżeli manometr ma przyłącze R 1/4, a korpus instalacji ma gniazdo Rp 1/4, jest to typowe połączenie uszczelniane na gwincie. Gdy korpus ma G 1/4, potrzebny może być manometr z gwintem G oraz uszczelka na powierzchni czołowej. Wkręcenie niewłaściwego wariantu może zakończyć się wyciekiem albo błędnym ustawieniem tarczy.
Przykład w układzie pneumatycznym
W filtrze powietrza z gniazdem Rp 1/2 można zastosować przyłącze R 1/2, o ile dopuszcza je producent. Przy szybkozłączce z gwintem G 1/2 trzeba sprawdzić, czy przewidziano uszczelnienie czołowe. W pneumatyce liczą się także przepływ i spadek ciśnienia, więc sam zgodny gwint nie gwarantuje właściwej pracy układu.
Przeczytaj również: Wymiary gwintów calowych bez pomyłek - BSP, NPT, UNC i UNF
Kiedy lepiej użyć innego rozwiązania
Jeżeli połączenie ma być wielokrotnie rozłączane, pracuje przy silnych drganiach albo musi zachować dokładne ustawienie, gwint uszczelniany na zwoju nie zawsze będzie najlepszym wyborem. W takich warunkach często lepiej sprawdza się końcówka z O-ringiem, uszczelnieniem stożkowym lub kołnierzem.
Do instalacji gazowych, olejowych i hydrauliki siłowej dobieram elementy wyłącznie na podstawie dokumentacji. Zwykłe złącze rurowe o właściwym rozmiarze może nie mieć odpowiedniej klasy ciśnieniowej, odporności materiałowej ani dopuszczenia do danego medium.
Najprostsza reguła, która chroni przed błędnym doborem
Jeżeli widzisz oznaczenie Rp, zapamiętaj je jako wewnętrzny gwint walcowy przeznaczony do współpracy ze stożkowym R. Jeżeli widzisz G, myśl o gwincie walcowym, który zwykle wymaga uszczelnienia na płaszczyźnie czołowej, a nie na zwoju.
Przed zakupem części sprawdź jednocześnie oznaczenie, normę, podziałkę, materiał i zakres ciśnienia. Ten krótki zestaw informacji zwykle wystarcza, aby uniknąć pozornie pasującego połączenia, które po uruchomieniu instalacji zacznie przeciekać.
