Przewód może wyglądać niepozornie, a mimo to decydować o bezpieczeństwie całego układu. Dobór odpowiedniego węża zależy nie tylko od średnicy, lecz także od ciśnienia, medium, temperatury, sposobu prowadzenia oraz rodzaju gwintu i złącza. Poniżej porządkuję najważniejsze rodzaje węży i przewodów, pokazuję ich zastosowania oraz wyjaśniam, jak uniknąć błędów przy kompletowaniu przewodu hydraulicznego.
Dobry przewód dobiera się do warunków pracy, nie tylko do średnicy
- Węże hydrauliczne różnią się liczbą oplotów, konstrukcją i dopuszczalnym ciśnieniem.
- Wąż do wody, oleju, powietrza lub chemikaliów musi mieć odpowiednią odporność materiałową.
- Gwint i sposób uszczelnienia są równie ważne jak średnica przewodu.
- Promień gięcia, temperatura i pulsacje ciśnienia wpływają na trwałość instalacji.
- Najczęstszy błąd to łączenie elementów o podobnym, ale niezgodnym standardzie.

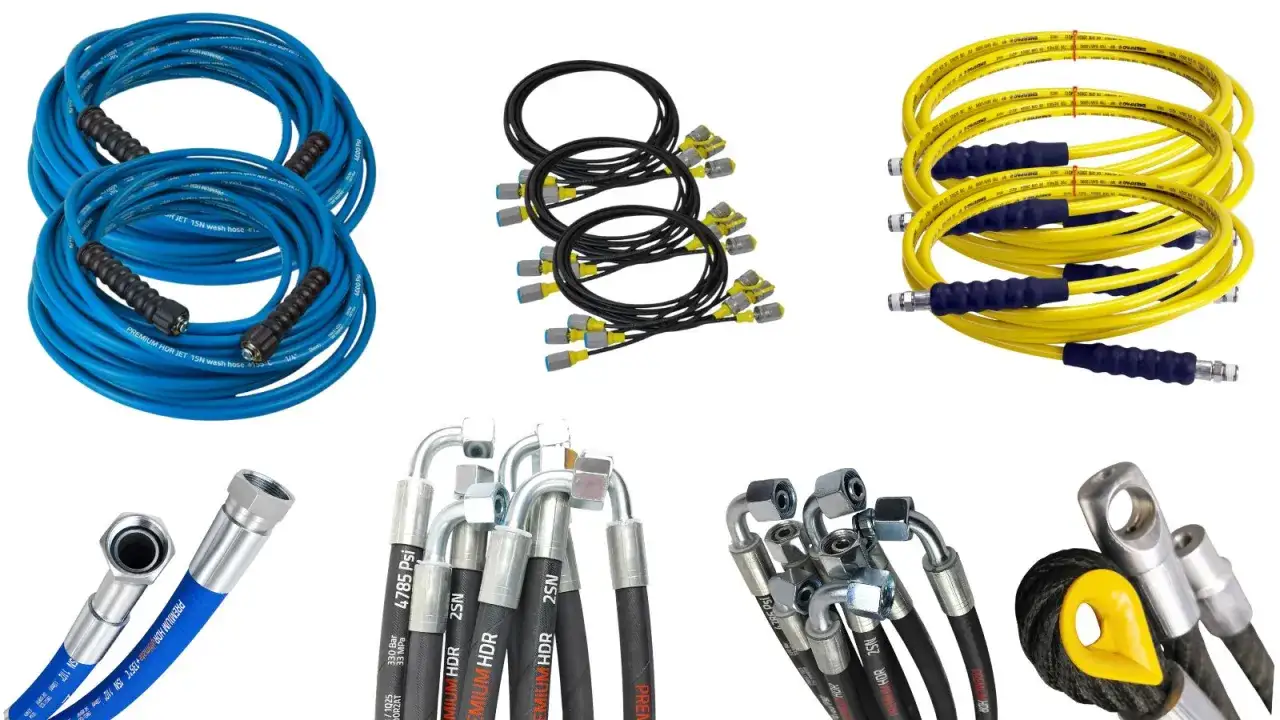

Jak dzieli się węże i przewody stosowane w praktyce
Najprostszy podział wynika z zastosowania. Innego przewodu potrzebuje układ hydrauliki siłowej, innego instalacja sprężonego powietrza, a jeszcze innego pompa do wody lub agregat paliwowy. Sam wygląd węża niewiele mówi, dlatego zawsze zaczynam od ustalenia, co płynie przez przewód i w jakich warunkach.
Węże można klasyfikować według kilku cech jednocześnie. Ten sam przewód może być na przykład elastycznym wężem wysokociśnieniowym, olejoodpornym i przeznaczonym do pracy dynamicznej.
| Kryterium podziału | Przykładowe grupy | Znaczenie w instalacji |
|---|---|---|
| Przeznaczenie | hydrauliczne, pneumatyczne, wodne, paliwowe, chemiczne | decyduje o zgodności z medium |
| Konstrukcja | jednooplotowe, dwuoplotowe, spiralne, termoplastyczne | wpływa na ciśnienie i elastyczność |
| Budowa ścianki | gładka, karbowana, ssawna, tłoczna | określa sposób przepływu i odporność na podciśnienie |
| Sposób pracy | statyczne, dynamiczne, do impulsów ciśnienia | decyduje o trwałości podczas ruchu maszyny |
Węże hydrauliczne
Stosuje się je do olejów hydraulicznych, emulsji wodno-olejowych i niektórych cieczy specjalnych. W układach maszyn budowlanych, rolniczych i przemysłowych spotyka się między innymi oznaczenia 1SN, 2SN, 4SP i 4SH. Symbole wskazują na konstrukcję wzmocnienia, ale dokładne ciśnienie robocze zawsze trzeba odczytać z oznaczenia producenta oraz dobrać do średnicy węża.
Przewód 1SN ma zwykle jeden oplot z drutu stalowego, a 2SN dwa takie oploty. Węże spiralne 4SP i 4SH są przeznaczone do cięższych warunków, w których występują wysokie ciśnienia i częste skoki obciążenia. Nie oznacza to jednak, że przewód o większej liczbie oplotów będzie najlepszy w każdej maszynie, ponieważ zwykle jest sztywniejszy i wymaga większego promienia gięcia.
Przewody pneumatyczne i przemysłowe
W instalacjach sprężonego powietrza używa się lekkich przewodów z tworzyw, gumy lub poliuretanu. Liczy się tu odporność na ścieranie, szczelność oraz możliwość pracy przy określonym ciśnieniu, często w granicach 6-10 bar, zależnie od konkretnego modelu.
Osobną grupę tworzą węże przemysłowe do wody, pary, powietrza, olejów, paliw i środków chemicznych. Węże ssawne mają wzmocnienie zapobiegające zapadaniu się ścianki pod wpływem podciśnienia, natomiast tłoczne są projektowane głównie do przenoszenia ciśnienia od wewnątrz. Zamiana jednego typu na drugi może zakończyć się zgnieceniem przewodu albo jego rozerwaniem.
Konstrukcja węża decyduje o jego wytrzymałości
Rdzeń przewodu ma bezpośredni kontakt z medium. Wykonuje się go między innymi z gumy syntetycznej, termoplastu, PTFE lub specjalnych mieszanek odpornych na chemikalia. Na rdzeniu znajduje się wzmocnienie, a zewnętrzna warstwa chroni całość przed ścieraniem, olejem, wilgocią i temperaturą.
Węże z oplotem stalowym
To najczęściej spotykane przewody w hydraulice siłowej. Oplot z drutu zwiększa odporność na ciśnienie, a jego liczba i układ wpływają na zachowanie podczas pracy. Przewód dwuoplotowy jest mocniejszy od jednooplotowego, ale zazwyczaj mniej elastyczny.
W maszynach pracujących udarowo stosuje się również węże wielospiralne. Ich zaletą jest dobra odporność na pulsacje i chwilowe skoki ciśnienia, jednak błędne prowadzenie takiego przewodu może szybko doprowadzić do uszkodzenia zewnętrznej warstwy.
Węże termoplastyczne i teflonowe
Węże termoplastyczne są lekkie, mają małą średnicę zewnętrzną i dobrze sprawdzają się tam, gdzie ważna jest masa lub ograniczona przestrzeń. Występują w hydraulice, pneumatyce i układach sterowania, ale nie każdy model nadaje się do wysokiej temperatury lub pracy z olejem.
Przewody z rdzeniem PTFE, potocznie nazywanym teflonowym, wykorzystuje się przy mediach agresywnych chemicznie, wysokiej temperaturze oraz w instalacjach, w których ważna jest gładka powierzchnia wewnętrzna. Zwykle są mniej odporne na nieprawidłowe zginanie niż typowe węże gumowe, dlatego trzeba szczególnie pilnować minimalnego promienia gięcia.
Węże ssawne, tłoczne i wysokotemperaturowe
Przewód ssawny powinien zachować kształt przy podciśnieniu. Często ma spiralę zatopioną w ściance, która wzmacnia konstrukcję. Wąż tłoczny może być lżejszy, ale musi wytrzymać ciśnienie generowane przez pompę.
Do gorącej wody, pary lub oleju stosuje się specjalne mieszanki gumowe i osłony. Sama informacja, że przewód jest „olejoodporny”, nie wystarcza. Trzeba jeszcze sprawdzić maksymalną temperaturę oraz rodzaj oleju, bo dodatki uszlachetniające mogą inaczej wpływać na materiał.
Gwinty i sposoby uszczelnienia są równie ważne jak wąż
Dobór końcówki zaczynam od identyfikacji standardu przyłącza, a nie od mierzenia pierwszej widocznej średnicy. Gwinty o podobnym wymiarze mogą mieć inny skok, kąt zarysu lub sposób uszczelnienia. W efekcie da się je czasem skręcić, ale połączenie będzie nieszczelne albo uszkodzi gwint.
| Standard | Charakterystyka | Typowe uszczelnienie |
|---|---|---|
| BSPP, oznaczany G | gwint rurowy walcowy, popularny w Europie | podkładka, O-ring lub stożek |
| BSPT, oznaczany R | gwint rurowy stożkowy | uszczelnienie na zwoju, zgodnie z przeznaczeniem złącza |
| metryczny DIN | gwint metryczny, często z uszczelnieniem stożkowym 24° | stożek, O-ring lub podkładka |
| JIC | połączenie ze stożkiem 37° | metalowe powierzchnie stożkowe |
| ORFS | uszczelnienie na czole złącza | O-ring |
| NPT i NPTF | amerykańskie gwinty stożkowe | uszczelnienie na zwoju lub rozwiązanie przewidziane przez producenta |
Najczęstsza pomyłka dotyczy gwintów calowych i metrycznych. Średnica może wyglądać podobnie, lecz różnica skoku powoduje, że nakrętka zatrzymuje się po kilku obrotach. Nie próbuję wtedy „dociągać na siłę”, ponieważ można zniszczyć kosztowny korpus zaworu lub przyłącze pompy.
Trzeba rozróżnić również końcówkę męską i żeńską. Końcówka męska ma gwint zewnętrzny, a żeńska wewnętrzny. W dokumentacji warto zapisać pełną konfigurację, na przykład 2SN DN10, końcówka prosta, G 3/8, uszczelnienie na stożku, zamiast podawać samo „wąż 10 mm”.
Końcówki i złącza dobiera się do geometrii układu
Najprostsze są końcówki proste, ale w maszynach często lepiej sprawdzają się warianty kątowe. Kolano 45° lub 90° może ograniczyć naprężenie przy króćcu i ułatwić prowadzenie przewodu. Nie powinno jednak zastępować prawidłowego ułożenia węża, gdyż nawet dobre złącze nie naprawi przewodu skręconego lub zbyt mocno załamanego.
Przeczytaj również: Gwint BSPP G 1/2 - jak rozpoznać i uszczelnić złącze
Najważniejsze typy końcówek
- Końcówki proste stosuje się przy prostym, łatwym do poprowadzenia odcinku.
- Końcówki kątowe 45° i 90° pomagają ominąć obudowę, zawór lub ruchomy element.
- Końcówki oczkowe współpracują ze śrubą drążoną i są użyteczne w ciasnych miejscach.
- Końcówki kołnierzowe przenoszą duże obciążenia i często występują w hydraulice wysokociśnieniowej.
- Szybkozłącza pozwalają szybko rozłączać obwód, ale muszą mieć zgodny profil, rozmiar i ciśnienie pracy.
W przewodach zakuwanych końcówka jest trwale połączona z wężem za pomocą tulei. Liczy się zgodność całego zestawu, czyli węża, tulei i końcówki. Mieszanie elementów różnych systemów może pogorszyć zacisk, nawet gdy wszystkie części mają tę samą średnicę nominalną.
Przy połączeniach z uszczelnieniem O-ringiem trzeba sprawdzić jego materiał i stan. Sparciała uszczelka, zarysowane gniazdo albo zabrudzenie na czole złącza często odpowiadają za wyciek bardziej niż sam przewód. W praktyce wymiana właściwego O-ringu bywa skuteczniejsza niż nadmierne dokręcanie połączenia.
Jak wybrać właściwy przewód do konkretnej maszyny
Przed zakupem zapisuję parametry w takiej kolejności, która ogranicza ryzyko pomyłki. Najpierw ustalam medium i jego temperaturę, później ciśnienie robocze oraz maksymalne impulsy, a dopiero na końcu długość i sposób zakończenia.
- Określ medium, na przykład olej hydrauliczny, woda, powietrze, paliwo lub chemikalia.
- Sprawdź ciśnienie robocze i ciśnienie maksymalne układu, uwzględniając skoki oraz uderzenia hydrauliczne.
- Dobierz średnicę wewnętrzną do przepływu. Zbyt mała średnica zwiększa straty ciśnienia i nagrzewanie.
- Oceń temperaturę medium i otoczenia, w tym chwilowe przegrzania.
- Zmierz długość przy elementach w naturalnym położeniu. Przewód nie może pracować stale na rozciąganie.
- Sprawdź promień gięcia oraz ruch przewodu podczas pracy siłownika, ramienia albo zawieszenia.
- Zidentyfikuj gwinty i końcówki po obu stronach, razem ze sposobem uszczelnienia.
Przy średnicy pomaga oznaczenie DN, czyli średnica nominalna przewodu. Przykładowo DN10 oznacza rozmiar nominalny około 10 mm, ale nie należy traktować tej wartości jako dokładnego pomiaru każdego wymiaru węża. Dla przepływu ważna jest przede wszystkim średnica wewnętrzna, a nie zewnętrzna.
W układzie dynamicznym zostawiam niewielki zapas długości, lecz nie tworzę luźnych pętli. Zbyt krótki przewód rozciąga się przy ruchu, a zbyt długi ociera o konstrukcję i może zostać zgnieciony. To właśnie prowadzenie przewodu, a nie sama marka, bardzo często przesądza o jego żywotności.
Błędy, które skracają życie przewodów
Awaria rzadko wynika wyłącznie z „wadliwego węża”. Częściej problemem jest niewłaściwy dobór albo montaż. Szczególnie niebezpieczne są uszkodzenia zewnętrzne, bo przewód może wyglądać poprawnie do chwili gwałtownego pęknięcia.
- Skręcenie węża podczas dokręcania końcówki powoduje pracę oplotu w złym kierunku.
- Przekroczenie promienia gięcia osłabia wzmocnienie i przyspiesza pękanie.
- Kontakt z ostrą krawędzią przeciera osłonę, szczególnie podczas drgań maszyny.
- Nieprawidłowy gwint niszczy złącze i prowadzi do wycieku.
- Brak uchwytów pozwala przewodowi uderzać o elementy konstrukcji.
- Naprawa taśmą lub opaską nie przywraca bezpiecznych parametrów przewodu ciśnieniowego.
Nie dokręcam połączeń „aż przestanie cieknąć”, jeśli nie znam sposobu uszczelnienia. W przypadku gwintu stożkowego nadmierna siła może rozłupać korpus, a przy uszczelnieniu czołowym nie poprawi sytuacji, gdy brakuje właściwego O-ringu.
Przewód należy wymienić po widocznym przetarciu oplotu, pęcherzach, pęknięciach, trwałym spłaszczeniu lub wycieku przy końcówce. Wyciek pod ciśnieniem jest zagrożeniem, ponieważ cienki strumień oleju może uszkodzić skórę. Kontrolę i demontaż wykonuję dopiero po zatrzymaniu maszyny oraz rozładowaniu ciśnienia.
Co sprawdzić przed zamówieniem gotowego przewodu
Do wykonania przewodu hydraulicznego potrzebne są konkretne dane. Sama długość i średnica zwykle nie wystarczą, dlatego przed zamówieniem spisuję oznaczenia z węża albo wykonuję zdjęcia obu przyłączy.
- typ i rozmiar węża, na przykład 1SN, 2SN lub przewód termoplastyczny,
- średnica nominalna i długość całkowita,
- rodzaj końcówki po lewej i prawej stronie,
- standard gwintu oraz sposób uszczelnienia,
- kąt ustawienia końcówek kątowych,
- ciśnienie robocze, temperatura i rodzaj medium,
- ewentualna osłona przeciwprzetarciowa lub termiczna.
Jeżeli przewód ma końcówki kątowe, trzeba podać ich wzajemne ustawienie. Błąd kilku stopni może utrudnić montaż i wymusić skręcenie węża. Przy maszynach pracujących w ciężkich warunkach sprawdzam także, czy potrzebna jest osłona spiralna, tekstylna lub dodatkowa ochrona przed wysoką temperaturą.
Najbezpieczniejsze rozwiązanie to odtworzenie parametrów starego przewodu tylko wtedy, gdy jego dobór był prawidłowy. Jeżeli przyczyną awarii było przegrzewanie, zbyt mała średnica albo praca przy za dużych pulsacjach, identyczny zamiennik powtórzy ten sam problem.
Dobór węża zaczyna się od całego układu
Najważniejsza zasada jest prosta. Nie wybieram przewodu na podstawie jednego parametru, lecz sprawdzam jednocześnie medium, ciśnienie, temperaturę, ruch, średnicę i przyłącza. Dopiero taki komplet pozwala zdecydować, czy lepszy będzie wąż gumowy, termoplastyczny, spiralny, ssawny czy specjalistyczny.
Gwint, końcówka i sposób uszczelnienia muszą tworzyć zgodny zestaw z przewodem oraz urządzeniem. Właściwie dobrany i poprowadzony wąż pracuje spokojnie, nie ociera się o konstrukcję i nie wymaga ciągłego dociągania połączeń. To drobiazgi na etapie zamówienia, które później decydują o bezpieczeństwie i kosztach serwisu.
