Wymiary gwintów calowych bez pomyłek - BSP, NPT, UNC i UNF

Masz złączkę opisaną jako 1/2 cala, ale suwmiarka pokazuje około 21 mm? To nie pomyłka, tylko typowa cecha gwintów rurowych. W tym artykule porządkuję wymiary gwintów calowych, pokazuję różnice między BSP, NPT, UNC i UNF oraz podpowiadam, jak poprawnie rozpoznać gwint w przewodzie, zaworze lub maszynie.

Co naprawdę oznacza rozmiar gwintu podany w calach

W gwintach calowych spotykam dwa różne sposoby oznaczania rozmiaru. W przypadku śrub zapis 1/4-20 UNC oznacza średnicę nominalną 1/4 cala i 20 zwojów na cal. W przypadku gwintu rurowego G 1/4 oznaczenie odnosi się do rozmiaru nominalnego rury, dlatego rzeczywista średnica zewnętrzna gwintu wynosi około 13,16 mm.

Najważniejszym parametrem jest TPI, czyli threads per inch. Informuje on, ile pełnych zwojów mieści się na odcinku jednego cala. Skok w milimetrach można obliczyć ze wzoru 25,4 ÷ TPI. Dla gwintu 20 TPI otrzymujemy skok 1,27 mm, a dla 14 TPI około 1,81 mm.

To właśnie tutaj wiele osób popełnia pierwszy błąd. Próba dopasowania elementu wyłącznie po średnicy często kończy się uszkodzeniem kilku pierwszych zwojów albo nieszczelnością. Sam pomiar suwmiarką nie wystarcza, szczególnie gdy porównujemy gwinty rurowe o podobnych średnicach.

Najpopularniejsze gwinty rurowe BSP i ich wymiary

W instalacjach hydraulicznych i pneumatycznych w Polsce najczęściej spotyka się gwinty z rodziny BSP. BSPP, oznaczany literą G, jest walcowy, natomiast BSPT, zwykle oznaczany R, jest stożkowy. Profil BSP ma kąt zarysu 55 stopni i wywodzi się ze standardu Whitwortha.

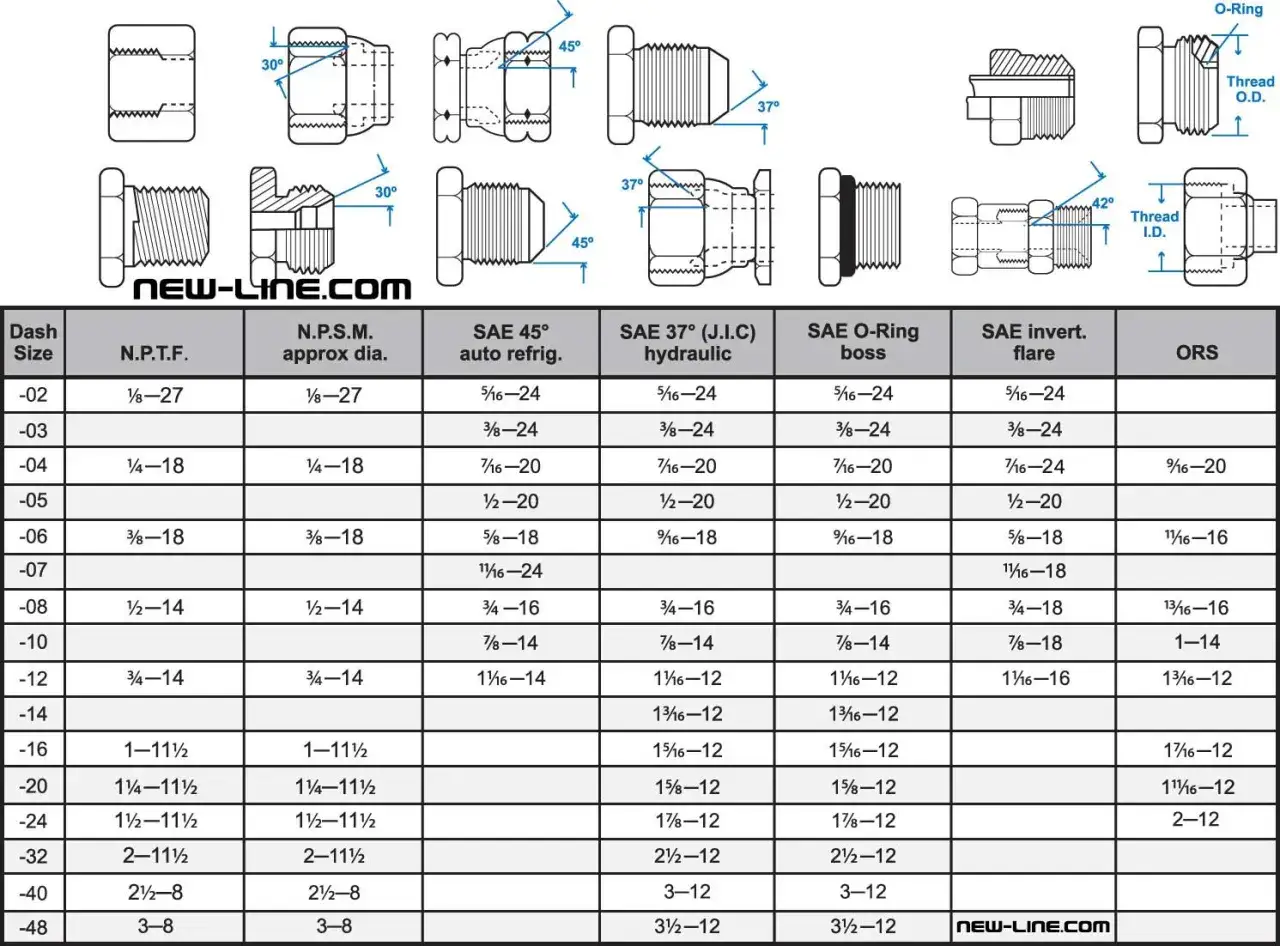

W tabeli podaję orientacyjną średnicę zewnętrzną gwintu zewnętrznego. Rozmiar nominalny nie jest średnicą, którą zmierzysz na wierzchołkach zwoju.

G, R, Rp i BSPT nie znaczą tego samego

Gwint G jest walcowy i sam z siebie nie zapewnia uszczelnienia na zwoju. W takim połączeniu uszczelnienie zapewnia najczęściej uszczelka płaska, stożek, podkładka z O-ringiem albo uszczelnienie czołowe.

Gwint R jest zewnętrznym gwintem stożkowym, a Rp oznacza wewnętrzny gwint walcowy współpracujący z gwintem stożkowym. W instalacjach spotyka się również oznaczenie BSPT, ale przed zakupem złączki lepiej sprawdzić dokładny standard w dokumentacji producenta.

W praktyce nie dobieram uszczelnienia tylko na podstawie symbolu cala. Najpierw sprawdzam, czy połączenie uszczelnia się na gwincie, na stożku, na podkładce czy na O-ring. Ta informacja jest często ważniejsza niż sama średnica.

Gwinty NPT wyglądają podobnie, ale działają inaczej

NPT to amerykański stożkowy gwint rurowy o kącie zarysu 60 stopni. Ma inną geometrię niż BSP, dlatego elementów NPT nie powinno się łączyć z częściami BSP, nawet jeśli przez kilka obrotów dają się nakręcić.

Rozmiary G 1/2 i 1/2 NPT są dobrym przykładem ryzyka pomyłki. Mają zbliżoną średnicę oraz tę samą liczbę zwojów na cal, ale różnią się profilem. Połączenie może wydawać się poprawne, jednak nie zapewni prawidłowej szczelności i może uszkodzić gwint.

W przypadku NPT uszczelnienie uzyskuje się na stożkowych zwojach, zwykle z pomocą odpowiedniego uszczelniacza. Nie należy automatycznie stosować taśmy PTFE, szczególnie gdy producent przewidział uszczelnienie czołowe albo uszczelkę. Nadmiar taśmy może też oderwać się i trafić do zaworu lub dyszy.

UNC i UNF w śrubach oraz złączach hydraulicznych

Gwinty Unified mają profil o kącie 60 stopni i są oznaczane średnicą w calach oraz liczbą zwojów na cal. UNC to gwint zgrubny, a UNF drobnozwojny. W niektórych zastosowaniach spotyka się również UNEF, czyli odmianę bardzo drobnozwojną.

Gwint UNC zwykle lepiej znosi zabrudzenia i jest mniej podatny na zatarcie podczas szybkiego montażu. UNF daje większą powierzchnię współpracy zwoju na krótkim odcinku, dlatego często pojawia się w złączach JIC, ORFS i elementach hydrauliki siłowej.

Nie wolno jednak utożsamiać gwintu UNF z konkretnym sposobem uszczelniania. W złączu JIC uszczelnia stożek 37 stopni, a w ORFS O-ring umieszczony na czole. Gwint tylko dociska elementy. To praktyczne rozróżnienie pozwala uniknąć nakładania uszczelniacza w miejscu, w którym nie powinien się znaleźć.

Jak rozpoznać gwint bez zgadywania

Najpewniejsza identyfikacja wymaga połączenia kilku pomiarów. Ja zaczynam od oczyszczenia elementu, bo warstwa farby, rdza lub resztki starego uszczelniacza potrafią zmienić odczyt o kilka dziesiątych milimetra.

1. Zmierz średnicę zewnętrzną gwintu męskiego albo wewnętrzną otworu gwintowanego. Wynik zapisz w milimetrach.
2. Policz zwoje na odcinku jednego cala za pomocą grzebienia do gwintów. Jeśli nie masz wzornika, policz zwoje na 25,4 mm.
3. Sprawdź profil. Gwint rurowy BSP ma kąt 55 stopni, a NPT i UNF 60 stopni. Wizualna ocena jest pomocna, ale nie powinna być jedynym kryterium.
4. Oceń stożkowość. Zmierz średnicę w dwóch miejscach. Jeżeli wyraźnie się zmienia, gwint może być stożkowy.
5. Znajdź sposób uszczelniania. Poszukaj podkładki, stożka, rowka z O-ringiem albo śladu uszczelnienia na zwojach.
6. Porównaj wynik z tabelą i dobierz zarówno gwint, jak i płeć złącza, czyli część zewnętrzną albo wewnętrzną.

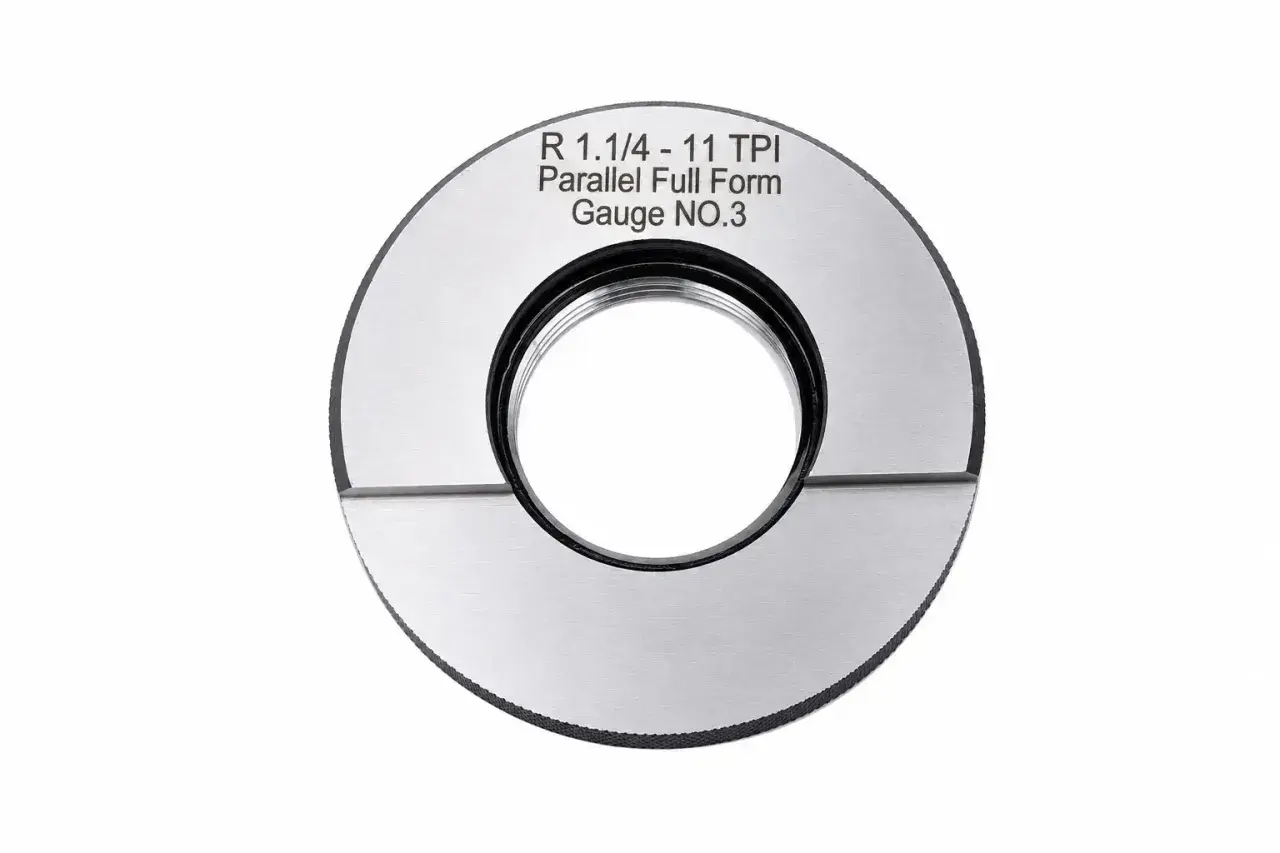

Przy zużytym gwincie pomiar suwmiarką bywa mylący. Wtedy większą wagę przywiązuję do liczby zwojów na cal i sposobu uszczelnienia, a przy drogich lub pracujących pod wysokim ciśnieniem elementach korzystam z odpowiedniego sprawdzianu.

Przeczytaj również: Jak łączyć rury wodne? Metody dla PP-R, PEX i PE

Najczęstsze błędy przy pomiarze

• Przeliczanie 1/2 cala bezpośrednio na 12,7 mm przy gwincie rurowym.
• Rozpoznawanie gwintu tylko po średnicy zewnętrznej.
• Mylenie 14 TPI BSP z 14 TPI NPT.
• Łączenie gwintu stożkowego z walcowym bez sprawdzenia standardu.
• Stosowanie taśmy PTFE na złączu, które uszczelnia się O-ringiem lub stożkiem.
• Wymiana samego przewodu bez sprawdzenia gwintu końcówki.

Najdroższy błąd nie polega zwykle na zakupie niewłaściwej złączki, lecz na dokręcaniu jej na siłę. Jeżeli element po dwóch lub trzech obrotach zaczyna stawiać nienaturalny opór, przerywam montaż i ponownie sprawdzam standard. Kilka sekund pomiaru jest tańsze niż wymiana korpusu zaworu.

Jak dobrać właściwe połączenie do przewodu i maszyny

W przewodach hydraulicznych sama zgodność gwintu nie gwarantuje bezpiecznej pracy. Trzeba jeszcze dopasować średnicę przewodu, ciśnienie robocze, rodzaj końcówki i sposób uszczelnienia. Złącze może pasować mechanicznie, ale mieć zbyt mały przekrój albo niewłaściwą klasę ciśnieniową.

Przy wymianie przewodu zapisuję pełne oznaczenie, na przykład 1/2-20 UNF JIC, a nie samo „pół cala”. Taki opis określa średnicę, skok i typ końcówki. Bez informacji o JIC, ORFS lub innym systemie można zamówić część o właściwym gwincie, ale z niewłaściwą powierzchnią uszczelniającą.

Jeżeli instalacja pracuje przy wysokim ciśnieniu, temperaturze lub drganiach, nie stosuję przejściówek przypadkowego pochodzenia. Adapter powinien mieć oznaczoną klasę ciśnieniową i być wykonany z materiału zgodnego z medium. Woda, olej hydrauliczny i agresywne chemikalia stawiają przed połączeniem zupełnie różne wymagania.

Co sprawdzić przed zamówieniem złączki

Przed zakupem zapisuję pięć informacji: standard gwintu, rozmiar nominalny, TPI, rodzaj uszczelnienia oraz stronę połączenia. Dopiero taki komplet pozwala sensownie porównać ofertę i uniknąć sytuacji, w której „pasujący” element okazuje się nieprzydatny po dostawie.

• Standard - BSP, NPT, UNC, UNF, JIC, ORFS lub inny.
• Rozmiar - na przykład G 1/4, 1/2 NPT albo 3/8-24 UNF.
• Geometria - gwint walcowy lub stożkowy.
• Uszczelnienie - gwint, stożek, podkładka albo O-ring.
• Parametry pracy - ciśnienie, temperatura i rodzaj medium.
• Materiał - stal ocynkowana, stal nierdzewna, mosiądz lub tworzywo.

Jeśli oznaczenie nadal budzi wątpliwości, najbezpieczniej zabrać starą końcówkę do sklepu technicznego albo przesłać producentowi zdjęcie wraz z pomiarem. Dobra fotografia pokazująca profil, średnicę i miejsce uszczelnienia często rozwiązuje problem szybciej niż samo oznaczenie zapisane z pamięci.

Jedna pomyłka, która potrafi zatrzymać całą instalację

Najkrótsza zasada brzmi tak: nie dobieraj gwintu calowego po oznaczeniu cala ani po samej średnicy. Odczytaj TPI, określ standard, sprawdź profil i ustal, gdzie faktycznie powstaje uszczelnienie.

W prostych przyłączach G 1/4 lub G 1/2 zwykle wystarczy tabela i wzornik. Przy przewodach hydraulicznych, NPT oraz złączach JIC lub ORFS potrzebna jest większa ostrożność, bo drobna różnica geometrii może oznaczać nieszczelność, uszkodzenie gwintu albo awarię pod ciśnieniem.

To właśnie te cztery dane, czyli średnica, TPI, profil i sposób uszczelniania, dają pewną podstawę do doboru części. Reszta jest już kwestią właściwego materiału, parametrów pracy i zaleceń producenta.
