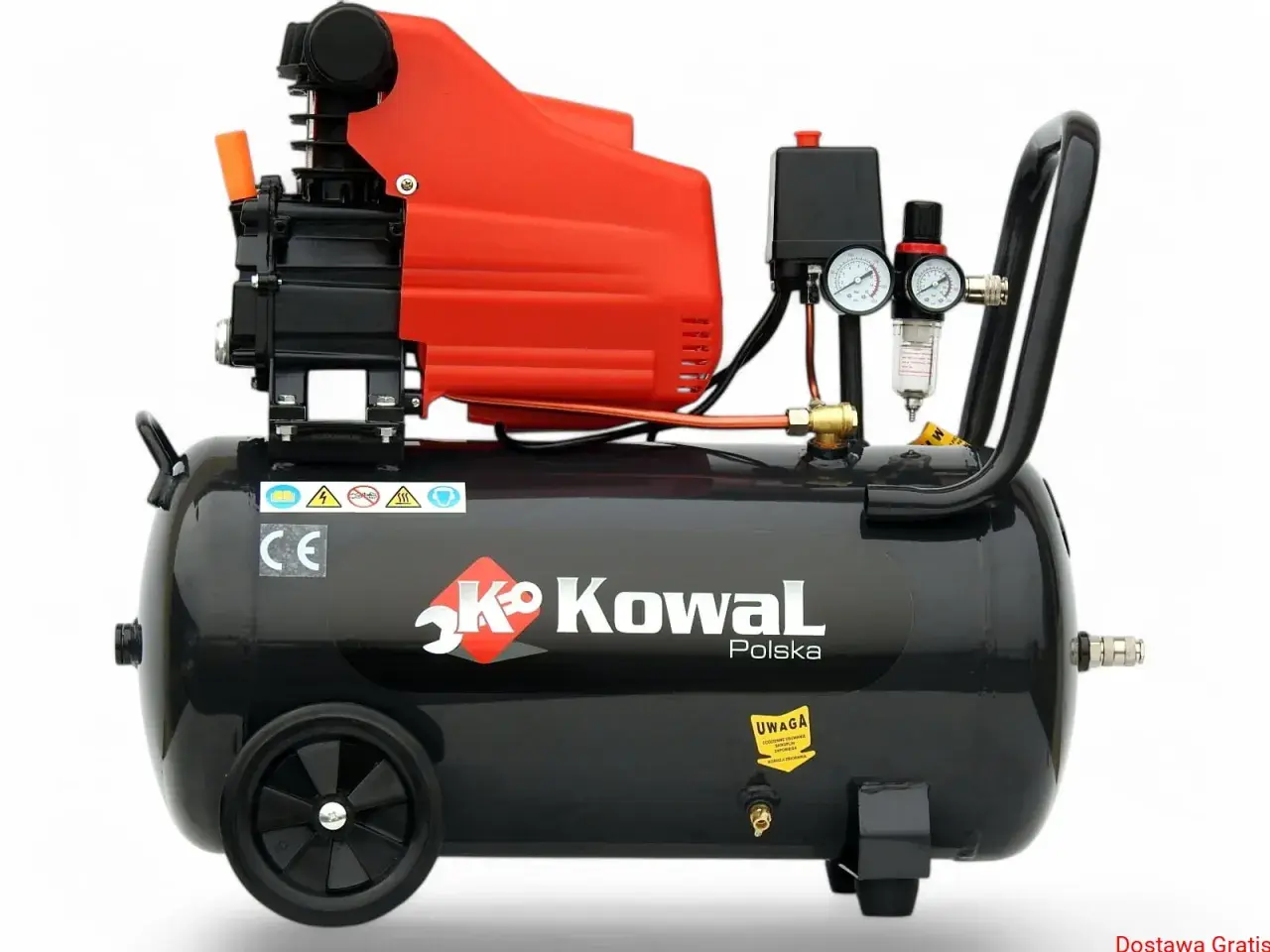

Gdy w zbiorniku i przewodach pojawia się woda, a narzędzia pneumatyczne zaczynają pracować nierówno, problemem zwykle nie jest sam kompresor, lecz niewłaściwe chłodzenie i odprowadzanie kondensatu. Urządzenie sprzedawane jako skraplacz do kompresora może oznaczać chłodnicę końcową sprężonego powietrza albo skraplacz czynnika chłodniczego w osuszaczu. To dwa różne elementy, dlatego wyjaśniam ich działanie, dobór, montaż, koszty i typowe błędy.
Dobór właściwego elementu decyduje o jakości i trwałości całej instalacji
- Chłodnica końcowa schładza gorące powietrze i powoduje wykroplenie pary wodnej.
- Separator kondensatu oddziela ciekłą wodę i część oleju od strumienia powietrza.
- Skraplacz w osuszaczu pracuje w obiegu czynnika chłodniczego, a nie bezpośrednio w instalacji pneumatycznej.
- Wydajność urządzenia dobiera się do maksymalnego przepływu, ciśnienia i temperatury pracy.
- Sam separator nie zapewni suchego powietrza o niskim punkcie rosy.
Najpierw rozróżnij, co naprawdę ma się skraplać
W typowej instalacji sprężonego powietrza powietrze opuszcza stopień sprężający jako gorące i niemal całkowicie nasycone parą wodną. Po schłodzeniu para zamienia się w wodę, którą trzeba przechwycić i odprowadzić. Za ten proces odpowiada chłodnica końcowa, nazywana także aftercoolerem, połączona z separatorem wody.
Właściwy skraplacz występuje natomiast w obiegu chłodniczym, na przykład w osuszaczu ziębniczym. Sprężarka chłodnicza tłoczy do niego gorący czynnik w postaci gazu, a skraplacz odbiera ciepło i zmienia czynnik w ciecz. Z punktu widzenia serwisu to bardzo ważne rozróżnienie, ponieważ części tych układów nie są zamienne.
| Układ | Główny element | Co ulega skropleniu | Czego szukać |
|---|---|---|---|
| Sprężone powietrze | Chłodnica końcowa i separator | Para wodna, czasem kondensat olejowy | Aftercooler, separator cyklonowy, spust kondensatu |
| Osuszacz ziębniczy | Skraplacz obiegu chłodniczego | Czynnik chłodniczy | Skraplacz odpowiedni do modelu osuszacza |
| Sam zbiornik powietrza | Nie jest skraplaczem | Woda wykraplająca się podczas chłodzenia | Automatyczny lub ręczny zawór spustowy |
Jeżeli potrzebujesz usunąć wodę z przewodu za kompresorem, pytaj o chłodnicę końcową z separatorem. Jeżeli naprawiasz osuszacz i szukasz elementu, przez który przepływa czynnik chłodniczy, potrzebny będzie skraplacz dobrany do konkretnego modelu urządzenia.
Jak działa chłodnica końcowa sprężonego powietrza
Podczas sprężania temperatura powietrza często rośnie do około 80-100°C, zależnie od konstrukcji maszyny, ciśnienia i obciążenia. Tak ciepłe powietrze może zawierać dużo pary wodnej, ale wilgoć pozostaje niewidoczna aż do momentu schłodzenia.
Chłodnica odbiera ciepło za pomocą wentylatora albo wody chłodzącej. Dobrze dobrany układ pozwala uzyskać temperaturę powietrza na wyjściu zwykle około 10°C powyżej temperatury medium chłodzącego, choć dokładna wartość zależy od przepływu, zabrudzenia wymiennika i warunków otoczenia.
Za chłodnicą montuje się separator cyklonowy. W jego korpusie powietrze zostaje wprawione w ruch wirowy, a cięższe krople wody i oleju trafiają na ścianki oraz spływają do dolnej części obudowy. Dobre separatory usuwają większość ciekłego kondensatu, ale nie zatrzymują całej pary wodnej.
Dlatego w instalacjach wymagających suchego powietrza stosuje się jeszcze osuszacz. Osuszacz ziębniczy zwykle obniża ciśnieniowy punkt rosy do około +3°C, natomiast osuszacz adsorpcyjny może zapewnić znacznie niższe wartości, potrzebne na przykład przy pracy na zewnątrz w ujemnej temperaturze.
Jak dobrać urządzenie do kompresora
Przepływ ma większe znaczenie niż moc silnika
Najczęstszy błąd polega na dobieraniu chłodnicy na podstawie mocy kompresora wyrażonej w kilowatach. Do obliczeń potrzebny jest przede wszystkim rzeczywisty przepływ powietrza, podany w l/min albo m³/min, oraz maksymalne ciśnienie robocze.
Ja przyjmuję zapas przepływu na poziomie około 20-30%. Jeżeli sprężarka dostarcza 5 m³/min, chłodnica i separator powinny mieć wydajność co najmniej 6-6,5 m³/min w warunkach odpowiadających danej instalacji. Zbyt mały element będzie powodował wzrost temperatury i większy spadek ciśnienia.
Przeczytaj również: Budowa siłownika pneumatycznego - elementy i dobór
Ciśnienie, temperatura i przyłącza
Urządzenie musi mieć dopuszczalne ciśnienie wyższe od maksymalnego ciśnienia w instalacji, a nie tylko od typowej nastawy presostatu. W praktyce spotyka się układy pracujące przy 7, 10, 12 lub 16 bar, lecz sama średnica gwintu nie mówi jeszcze, czy element ma odpowiednią przepustowość.
Sprawdzam również temperaturę powietrza na wejściu, rodzaj chłodzenia, materiał wymiennika i dopuszczalną temperaturę otoczenia. W instalacji wodnej trzeba dodatkowo uwzględnić jakość wody, przepływ oraz zabezpieczenie przed zamarzaniem.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Wydajność | Maksymalny przepływ w l/min lub m³/min | Chroni przed przegrzewaniem i nadmiernym spadkiem ciśnienia |
| Ciśnienie | Ciśnienie robocze i maksymalne | Decyduje o bezpieczeństwie pracy |
| Temperatura wlotowa | Temperatura za stopniem sprężającym | Wpływa na ilość wykroplonej wody i dobór powierzchni wymiany |
| Przyłącza | Średnica i rodzaj gwintu lub kołnierza | Ogranicza konieczność redukcji i dodatkowe straty przepływu |
| Spust kondensatu | Ręczny, pływakowy lub elektroniczny | Zapobiega zalaniu separatora i cofaniu wody do instalacji |
Nie przewymiarowuję urządzenia bez powodu. Większy wymiennik daje zapas, ale kosztuje więcej i może wymagać mocniejszego wentylatora, większej przestrzeni oraz większych przyłączy. Najlepszy dobór wynika z karty technicznej, a nie z samego hasła „do kompresora”.
Co wybrać do warsztatu, a co do pracy ciągłej
W małym warsztacie, gdzie używa się klucza pneumatycznego, przedmuchu i niewielkiego pistoletu lakierniczego, podstawą jest chłodzenie powietrza, separator i sprawny spust kondensatu. Przy krótkiej pracy może wystarczyć wyposażenie fabryczne kompresora, ale przy intensywnym użytkowaniu zewnętrzny aftercooler szybko poprawia sytuację.
W automatyce przemysłowej nie patrzę wyłącznie na ilość wody w zbiorniku. Liczy się także punkt rosy, czystość powietrza i stabilność ciśnienia, ponieważ wilgoć uszkadza zawory, siłowniki, czujniki i narzędzia.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Chłodnica końcowa plus separator | Warsztat, narzędzia pneumatyczne, ogólna pneumatyka | Nie usuwa całej pary wodnej |
| Osuszacz ziębniczy | Automatyka, lakierowanie, produkcja ogólna | Nie nadaje się do bardzo niskiego punktu rosy |
| Osuszacz adsorpcyjny | Instalacje zewnętrzne, elektronika, wymagające procesy | Wyższy koszt i zwykle większe zużycie powietrza regeneracyjnego |
| Sam separator | Wstępne usuwanie ciekłej wody | Nie zastępuje chłodnicy ani osuszacza |
Orientacyjne ceny pokazują skalę wydatku. Mały separator cyklonowy kosztuje zwykle około 400-1100 zł brutto, większe modele przemysłowe około 1500-2500 zł, a kompaktowe osuszacze ziębnicze dla przepływów rzędu 600-2400 l/min często mieszczą się w przedziale 3000-7000 zł brutto. Kompletna chłodnica z separatorem do sprężarki śrubowej może kosztować około 6000 zł brutto lub więcej, zależnie od marki i wydajności.
Montaż, odprowadzanie kondensatu i serwis
Chłodnicę montuje się możliwie blisko sprężarki, zanim gorące powietrze trafi do długiego rurociągu. Wymiennik chłodzony powietrzem potrzebuje swobodnego przepływu wokół obudowy, a jego żebra trzeba chronić przed pyłem, olejem i włóknami zasysanymi z hali.
Separator powinien znajdować się za chłodnicą, w pozycji przewidzianej przez producenta. Dolna część musi być dostępna dla obsługi, a przewód spustowy nie może mieć zagięć ani odcinków, w których kondensat będzie zalegał.
Do pracy ciągłej wybieram automatyczny spust kondensatu. Spust ręczny sprawdza się w prostym warsztacie, ale łatwo zapomnieć o jego otwarciu. Z kolei źle ustawiony spust czasowy może niepotrzebnie wyrzucać sprężone powietrze, dlatego przy większych instalacjach uzasadniony jest spust elektroniczny typu zero-loss.
Kondensat z kompresora olejowego może zawierać olej i zanieczyszczenia. Nie powinien trafiać bezpośrednio do kanalizacji bez odpowiedniego postępowania, dlatego przy większej instalacji stosuje się separator oleju i wody albo inne rozwiązanie zgodne z dokumentacją urządzenia i wymaganiami środowiskowymi.
Podczas przeglądu sprawdzam drożność odpływu, stan wentylatora, zabrudzenie wymiennika, szczelność połączeń i ciśnienie przed oraz za chłodnicą. W przypadku osuszacza kontrola obejmuje także czyszczenie skraplacza obiegu chłodniczego i działanie odpływu, ponieważ zatkany wymiennik szybko podnosi temperaturę pracy.
Objawy złego doboru i błędy, które kosztują
Woda za separatorem nie zawsze oznacza uszkodzony separator. Przyczyną może być zbyt wysoka temperatura na jego wejściu, zabrudzona chłodnica, niesprawny spust, zbyt duży przepływ albo dalsze wykraplanie wilgoci w zimnym rurociągu.
- Duży spadek ciśnienia wskazuje często na zbyt małą średnicę, zabrudzenie lub element dobrany do niższego przepływu.
- Woda w narzędziu może oznaczać brak chłodnicy końcowej przed zbiornikiem albo nieskuteczny spust ze zbiornika.
- Wysoka temperatura za chłodnicą bywa skutkiem braku wentylacji, zaklejonych żeberek lub awarii wentylatora.
- Częste alarmy osuszacza sugerują przeciążenie przepływem, zbyt gorące powietrze na wlocie albo zabrudzony skraplacz.
- Stałe uchodzenie powietrza przez odpływ wskazuje na zużyty zawór lub nieprawidłową konfigurację spustu.
Przestrzegam też przed kupowaniem przypadkowej części opisanej jako chłodnica, intercooler albo skraplacz. Element z układu klimatyzacji samochodowej może wyglądać podobnie, ale mieć inne ciśnienie, przyłącza, medium i sposób pracy. W pneumatyce liczy się nie podobny kształt, lecz zgodność parametrów i dopuszczenie do danego medium.
Jeżeli po schłodzeniu i separacji nadal potrzebujesz bardzo suchego powietrza, dokładanie kolejnego separatora zwykle niewiele zmieni. W takiej sytuacji potrzebny jest osuszacz dobrany do wymaganego punktu rosy, a nie większy filtr w przypadkowym miejscu instalacji.
Najrozsądniejsza konfiguracja zaczyna się od celu powietrza
Do zwykłych prac warsztatowych najczęściej wystarczy zestaw złożony z chłodnicy końcowej, separatora cyklonowego, spustu automatycznego i regularnie opróżnianego zbiornika. Przy lakierowaniu, automatyce i pracy wielozmianowej rozsądniej dodać osuszacz ziębniczy oraz filtry odpowiedniej klasy.
Przed zakupem zapisuję pięć danych: przepływ, ciśnienie, temperaturę wlotową, rodzaj medium i wymagany punkt rosy. Dopiero na tej podstawie można bezpiecznie dobrać urządzenie, które rzeczywiście ograniczy kondensat, zamiast tylko zmienić jego miejsce w instalacji.
