Gdy tłoczysko siłownika zaczyna pracować nierówno albo napęd nie osiąga wymaganej siły, sama wymiana uszczelki często nie rozwiązuje problemu. Budowa siłownika pneumatycznego decyduje o jego sile, szybkości, trwałości i możliwości zastosowania w konkretnej maszynie. Poniżej pokazuję, z jakich elementów składa się taki napęd, jak działa, czym różnią się jego odmiany oraz jak dobrać go do pracy w układzie pneumatyki i automatyki.
Najważniejsze elementy decydują o sile, trwałości i bezpieczeństwie napędu
- Tuleja, tłok i tłoczysko tworzą podstawowy mechanizm zamieniający ciśnienie powietrza na ruch liniowy.
- Uszczelnienia i prowadnica ograniczają straty powietrza oraz stabilizują pracę tłoczyska.
- Siłownik dwustronnego działania pozwala sterować ruchem w obu kierunkach, a jednostronny korzysta ze sprężyny powrotnej.
- Siłę dobiera się przede wszystkim na podstawie średnicy tłoka, ciśnienia i obciążenia.
- O trwałości całego zespołu często decydują czystość powietrza, osiowość montażu i amortyzacja końca skoku.
Jak wygląda konstrukcja siłownika od środka
Typowy siłownik tłokowy ma zamknięty korpus, wewnątrz którego porusza się tłok połączony z tłoczyskiem. Sprężone powietrze trafia do jednej z komór i naciska na powierzchnię tłoka, a tłoczysko przekazuje powstałą siłę na element roboczy maszyny. Z zewnątrz konstrukcja wygląda prosto, ale o bezawaryjnej pracy decyduje dokładność wykonania kilku współpracujących części.
| Element | Funkcja |
|---|---|
| Tuleja cylindrowa | Tworzy przestrzeń, w której porusza się tłok. Jej gładka powierzchnia ogranicza tarcie i zużycie uszczelnień. |
| Pokrywa przednia i tylna | Zamykają cylinder, mają przyłącza pneumatyczne, a przednia dodatkowo prowadzi tłoczysko. |
| Tłok | Oddziela komory robocze i odbiera siłę od sprężonego powietrza. |
| Tłoczysko | Przenosi ruch poza korpus i łączy siłownik z mechanizmem maszyny. |

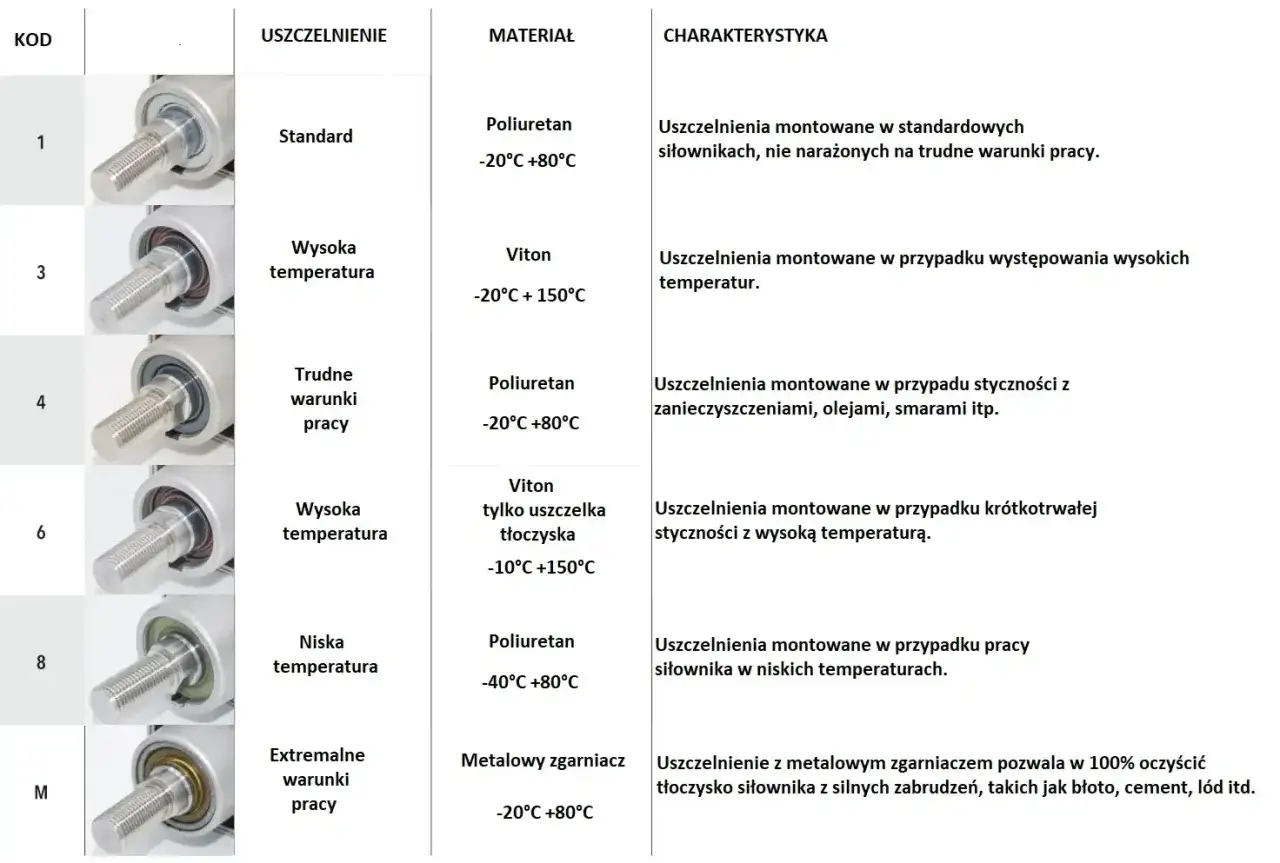

| Uszczelnienia | Zapobiegają ucieczce powietrza między komorami oraz na wyjściu tłoczyska. |
| Prowadnica tłoczyska | Utrzymuje tłoczysko w osi i przejmuje część obciążeń bocznych. |
| Pierścień zgarniający | Usuwa kurz, wióry i wilgoć z powierzchni tłoczyska przed jego wsunięciem do cylindra. |
| Amortyzacja | Spowalnia tłok przed końcem skoku, ograniczając uderzenia pokryw. |
Korpus i zamknięcie komór
Tuleja jest najczęściej wykonana z aluminium, często z anodowaną powierzchnią wewnętrzną. W odmianach przeznaczonych do wilgotnego, agresywnego lub higienicznego środowiska spotyka się także stal nierdzewną. Pokrywy mogą być skręcane szpilkami, nakrętkami lub połączone z tuleją w sposób nierozbieralny, zależnie od serii i przeznaczenia.
W pokrywach znajdują się gwintowane porty, do których podłącza się przewody doprowadzające powietrze. W wielu modelach umieszczono również śruby regulacji amortyzacji. Ich zadaniem nie jest ustawianie prędkości na całej długości ruchu, lecz łagodzenie dojazdu tłoka do końca skoku.
Tłok, tłoczysko i elementy prowadzące
Tłok ma uszczelnienie obwodowe, a często także magnes współpracujący z czujnikiem położenia. Dzięki temu sterownik może otrzymać informację, czy tłok rzeczywiście dotarł do pozycji wysuniętej lub wsuniętej. To drobny element, ale w automatyce pozwala wykryć zacięcie zanim kolejna operacja uszkodzi maszynę.
Tłoczysko zwykle wykonuje się ze stali chromowanej albo nierdzewnej. Jego powierzchnia musi być odporna na korozję i wystarczająco gładka, ponieważ przechodzi przez uszczelnienie oraz pierścień zgarniający. Nie należy obciążać go siłą boczną. Do takich zadań stosuje się dodatkowe prowadnice, a nie sam cylinder.
Jak sprężone powietrze zamienia się w ruch
W siłowniku dwustronnego działania powietrze jest naprzemiennie podawane do obu komór. Ciśnienie przesuwa tłok w jedną stronę, a po przełączeniu zaworu kierunek ruchu się odwraca. Za zmianę drogi powietrza odpowiada zwykle rozdzielacz 5/2 albo 5/3, natomiast zawory dławiące pozwalają regulować prędkość.
W modelu jednostronnego działania powietrze wykonuje pracę tylko w jednym kierunku. Powrót tłoka zapewnia sprężyna, dlatego ten wariant dobrze sprawdza się przy prostym wypychaniu, zaciskaniu lub otwieraniu, gdy po zaniku zasilania wymagane jest samoczynne cofnięcie tłoczyska. Trzeba jednak uwzględnić, że sprężyna zmniejsza siłę użyteczną i zajmuje dodatkowe miejsce.
Od czego zależy siła
Teoretyczną siłę wysuwu można oszacować ze wzoru F = p × A, gdzie p oznacza ciśnienie, a A powierzchnię tłoka. Dla tłoka o średnicy 32 mm i ciśnienia 6 bar otrzymujemy około 480 N siły teoretycznej. W rzeczywistym układzie będzie ona niższa z powodu tarcia, spadków ciśnienia, oporów prowadzenia i obciążenia dynamicznego.
Przy wsuwaniu tłoczyska powierzchnia działania powietrza jest mniejsza, ponieważ zajmuje ją przekrój tłoczyska. Z tego powodu siła wsuwania jest zazwyczaj niższa niż siła wysuwania. Jeśli mechanizm wymaga podobnej siły w obu kierunkach, trzeba sprawdzić obliczenia dla każdego ruchu oddzielnie.
Dlaczego sam cylinder nie wystarcza
Kompletny napęd obejmuje również sprężarkę lub instalację zakładową, filtr, reduktor ciśnienia, przewody, złącza i zawór sterujący. Filtr zatrzymuje zanieczyszczenia, reduktor stabilizuje ciśnienie, a zawór ustala kierunek przepływu. Wrażenie, że winny jest siłownik, często wynika w rzeczywistości z zatkanego tłumika wydechowego, nieszczelnego przewodu albo zbyt małego zaworu.
Powietrze jest ściśliwe, więc ruch pneumatyczny nie daje tak sztywnego zatrzymania jak układ hydrauliczny. Pneumatyka wygrywa szybkością, prostotą i czystością pracy, ale przy bardzo precyzyjnym pozycjonowaniu potrzebuje dodatkowych rozwiązań, takich jak czujnik liniowy, serwozawór lub zewnętrzna prowadnica.
Rodzaje konstrukcji i ich praktyczne zastosowanie
Najbardziej uniwersalny jest cylinder tłokowy z tłoczyskiem, ale automatyka korzysta również z konstrukcji bez tłoczyska, kompaktowych, prowadnicowych i obrotowych. Dobór nie powinien zaczynać się od samego rozmiaru gwintu. Najpierw określam, jaki ruch ma wykonać napęd, jakie obciążenie przenosi i co stanie się po zaniku powietrza.
| Typ | Mocna strona | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Jednostronnego działania | Samoczynny powrót dzięki sprężynie | Wypychanie, zaciskanie, proste blokady | Mniejsza siła i ograniczony skok |
| Dwustronnego działania | Napędzany w obu kierunkach | Przenośniki, chwytaki, siłowniki montażowe | Brak automatycznego powrotu po utracie zasilania |
| Beztłoczyskowy | Duży skok przy krótkiej zabudowie | Przesuw stołów i wózków w ograniczonej przestrzeni | Wrażliwość na obciążenia boczne i szczelność |
| Kompaktowy | Mała długość korpusu | Maszyny pakujące i zespoły o ciasnej zabudowie | Krótszy skok i mniejsza powierzchnia tłoka |
| Z prowadnicą | Lepsza odporność na momenty i siły boczne | Dociskanie, podnoszenie, przesuw detali | Większy koszt i gabaryt |
| Obrotowy | Zamienia ruch liniowy lub ciśnienie na obrót | Przestawianie klap, obrót detalu, zawory | Ograniczony kąt lub moment zależny od konstrukcji |
W praktyce najczęściej wybieram siłownik dwustronny, gdy ruch ma być kontrolowany w obu kierunkach. Jednostronny jest rozsądniejszy tylko wtedy, gdy sprężyna rzeczywiście pełni potrzebną funkcję bezpieczeństwa albo konstrukcja maszyny wymaga prostego powrotu. Do przesuwania ciężkiego stołu nie stosowałbym zwykłego cylindra bez prowadzenia, nawet jeśli jego obliczona siła wygląda wystarczająco.
Wymiary wielu popularnych siłowników są standaryzowane, między innymi według ISO 6432 dla części konstrukcji okrągłych oraz ISO 15552 dla szeroko stosowanych modeli profilowych. Ułatwia to wymianę napędu, ale nie oznacza pełnej zamienności. Trzeba jeszcze sprawdzić skok, gwinty, położenie portów, typ amortyzacji, mocowania i długość po zabudowie.

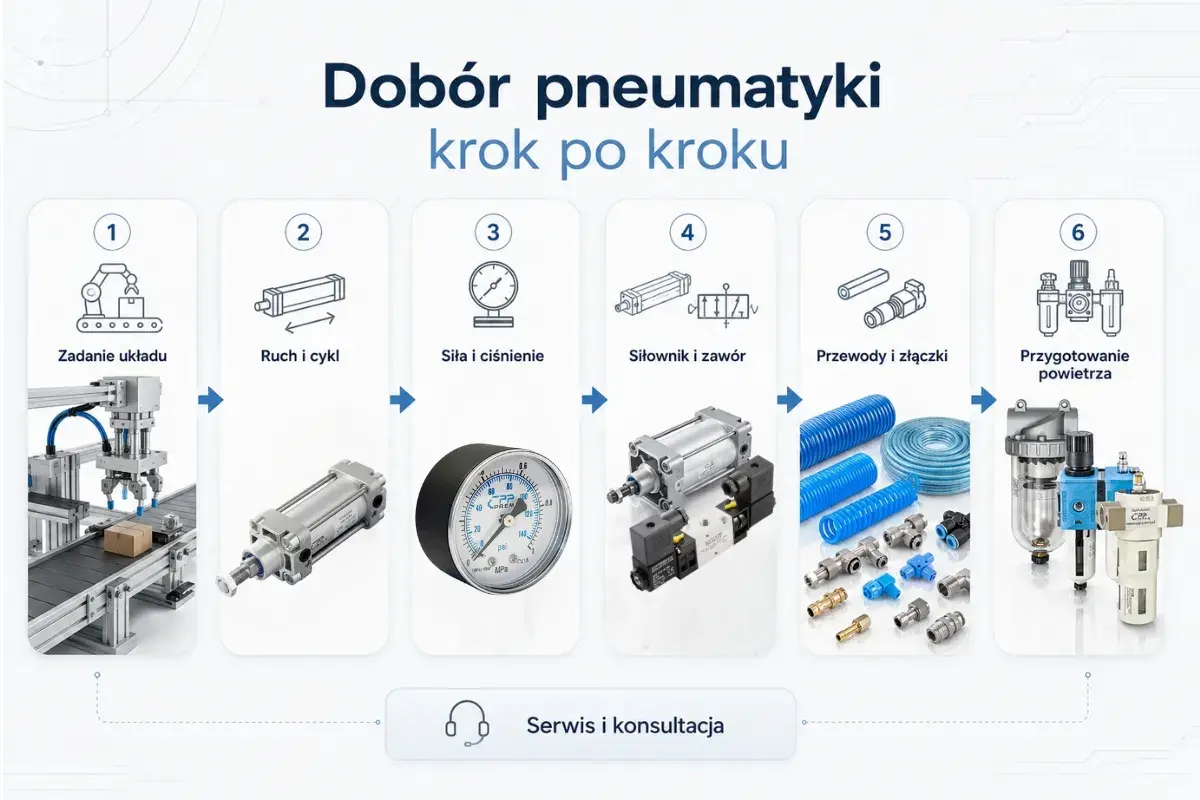

Jak dobrać siłownik do konkretnej maszyny
Dobór zaczynam od obciążenia, a nie od średnicy przewodu. Spisuję masę przesuwanego elementu, kierunek ruchu, opory prowadnic, wymaganą prędkość, częstotliwość cykli i warunki otoczenia. Dopiero potem dobieram średnicę tłoka, skok oraz sposób mocowania.
Średnica tłoka i zapas siły
Jeżeli obciążenie wymaga 300 N, cylinder o średnicy 25 mm przy 6 bar może okazać się wystarczający tylko w spokojnym ruchu i przy dobrych prowadnicach. Przy częstym cyklu, przyspieszaniu lub tarciu bezpieczniej przyjąć zapas około 20-30%, a ostateczną wartość potwierdzić w tabeli producenta. Zbyt mały cylinder będzie pracował na granicy możliwości, natomiast przesadnie duży zwiększy zużycie powietrza i koszty instalacji.
W układach pionowych trzeba doliczyć wpływ grawitacji. Istotne jest także położenie siłownika względem środka ciężkości. Ten sam napęd może bez problemu przesuwać detal poziomo, ale nie utrzymać go bezpiecznie w pionie po spadku ciśnienia.
Skok, prędkość i amortyzacja
Skok powinien odpowiadać rzeczywistej drodze mechanizmu, lecz nie warto wybierać go „na styk”. Zostawiam niewielki margines konstrukcyjny i sprawdzam, czy po wysunięciu nie dochodzi do przeciążenia mocowania. Długie tłoczysko może wymagać dodatkowej podpory, ponieważ jego wyboczenie rośnie wraz z długością i obciążeniem.
Prędkość reguluje się najczęściej przez dławienie powietrza na wylocie. Takie ustawienie daje stabilniejszy ruch niż swobodne ograniczanie dopływu, szczególnie przy obciążeniach zmiennych. Przy szybkich cyklach potrzebne są odpowiednio duże zawory, krótkie przewody i dobrze ustawiona amortyzacja końcowa, inaczej tłok będzie uderzał w pokrywy.
Mocowanie i warunki pracy
Do wyboru są między innymi mocowania kołnierzowe, widełkowe, przegubowe, łapowe i czopowe. Mocowanie przegubowe pozwala skompensować niewielkie zmiany kąta, ale nie zastąpi prawidłowego prowadzenia. Przy obecności pyłu, wody, środków myjących lub wysokiej temperatury trzeba dobrać także materiał korpusu i rodzaj uszczelnień.
Sam sprawdzam nie tylko nominalne ciśnienie, lecz także jego stabilność w najdalszym punkcie instalacji. Typowe układy pracują w okolicach 5-7 bar, ale realne ciśnienie na siłowniku może być niższe, gdy filtr, przewód albo złącze ma zbyt mały przekrój.
Co najczęściej skraca trwałość napędu
Najczęstszym problemem nie jest wada fabryczna, lecz brudne lub wilgotne powietrze. Kondensat przyspiesza korozję, cząstki stałe rysują powierzchnie, a niewłaściwe olejowanie może uszkodzić uszczelnienia. Zestaw przygotowania powietrza powinien być dobrany do wymagań urządzenia, a filtr regularnie opróżniany i wymieniany zgodnie z warunkami pracy.
Drugim powtarzającym się błędem jest montaż, w którym tłoczysko „prostuje” źle ustawiony mechanizm. Objawami bywają nierówny ruch, wycieki przy uszczelnieniu i szybkie zużycie prowadnicy. Przed wymianą cylindra sprawdzam współosiowość, luzy prowadnic oraz to, czy element roboczy nie zawiesza się w którymś miejscu skoku.
Przeczytaj również: Próżnia w pneumatyce - zasady działania i dobór układu
Diagnostyka bez zgadywania
- Jeśli tłoczysko nie rusza, sprawdzam ciśnienie przed zaworem, położenie rozdzielacza i drożność tłumika wydechowego.
- Jeśli siłownik jest słaby, kontroluję spadek ciśnienia, nieszczelności oraz obciążenie większe niż przyjęte w obliczeniach.
- Jeśli ruch jest szarpany, szukam zabrudzeń, złej regulacji przepływu i oporów bocznych.
- Jeśli tłok dobija do końca, reguluję amortyzację i prędkość, zamiast od razu zwiększać średnicę cylindra.
- Jeśli czujnik nie potwierdza położenia, sprawdzam magnes w tłoku, ustawienie czujnika i jego przewody.
Przy demontażu zawsze najpierw odcinam zasilanie i spuszczam ciśnienie z obu komór. Siłownik może być obciążony mechanicznie nawet po zamknięciu zaworu, dlatego sama obserwacja manometru nie zawsze wystarcza. W maszynach produkcyjnych dochodzą procedury blokady energii i zabezpieczenia przed przypadkowym uruchomieniem.
Wymiana uszczelnień ma sens, gdy tuleja, tłoczysko i prowadnica są w dobrym stanie. Jeżeli na tłoczysku widać głębokie rysy albo tuleja ma wyczuwalne wżery, nowy komplet uszczelek prawdopodobnie szybko straci szczelność. W takim przypadku bardziej opłaca się wymienić cały napęd lub oddać go do specjalistycznej regeneracji.
Dobra konstrukcja zaczyna się od warunków pracy
Najważniejsza lekcja jest prosta. Siłownik nie jest samodzielnym „silnikiem”, lecz częścią układu, w którym równie ważne są zawór, przygotowanie powietrza, prowadzenie mechaniczne i sposób sterowania.
Przed zakupem zapisuję pięć parametrów: obciążenie, skok, prędkość, ciśnienie oraz warunki otoczenia. Dopiero taki zestaw informacji pozwala wybrać właściwy typ, średnicę i mocowanie, a później uniknąć kosztownej wymiany napędu, który od początku był źle dopasowany.
