Gdy podczas gwałtownego hamowania pedał zaczyna pulsować, za tę reakcję odpowiada nie sama elektronika, lecz precyzyjny zespół hydrauliczny. Budowa pompy ABS obejmuje silnik elektryczny, pompę powrotną, elektrozawory, kanały płynu i elementy sterujące, które w ułamku sekundy ograniczają lub przywracają ciśnienie przy konkretnym kole. Wyjaśniam, jak te części współpracują, czym różni się pompa od modulatora oraz które objawy rzeczywiście wskazują na awarię.
Najważniejsze elementy decydują o szybkiej regulacji ciśnienia
- Pompa ABS nie zastępuje pompy hamulcowej przy pedale, lecz odzyskuje i ponownie tłoczy płyn podczas interwencji systemu.
- W typowym układzie znajdują się zawory dolotowe i wylotowe, zwykle po jednym komplecie na każdy kontrolowany kanał.
- Za decyzje odpowiada sterownik ABS, a za fizyczną zmianę ciśnienia blok hydrauliczny.
- Najczęstsze źródła problemów to korozja, zużycie silnika, uszkodzenia zaworów, elektroniki lub przewodów.
- Po wymianie zespołu konieczne mogą być odpowietrzanie sterowane testerem, kodowanie i kalibracja.
Pompa ABS to część większego zespołu
Określenie „pompa ABS” jest używane potocznie dla całego agregatu zamontowanego przy komorze silnika. Technicznie sama pompa jest tylko jednym z elementów modulatora hydraulicznego, który współpracuje ze sterownikiem elektronicznym i czujnikami prędkości kół.
Pompa hamulcowaprzy pedale wytwarza podstawowe ciśnienie potrzebne do zatrzymania pojazdu. Pompa powrotna w module ABS działa głównie wtedy, gdy system chwilowo zmniejszy ciśnienie przy kole, aby zapobiec jego zablokowaniu. To ważne rozróżnienie, ponieważ uszkodzenie agregatu ABS nie zawsze oznacza awarię głównej pompy hamulcowej.

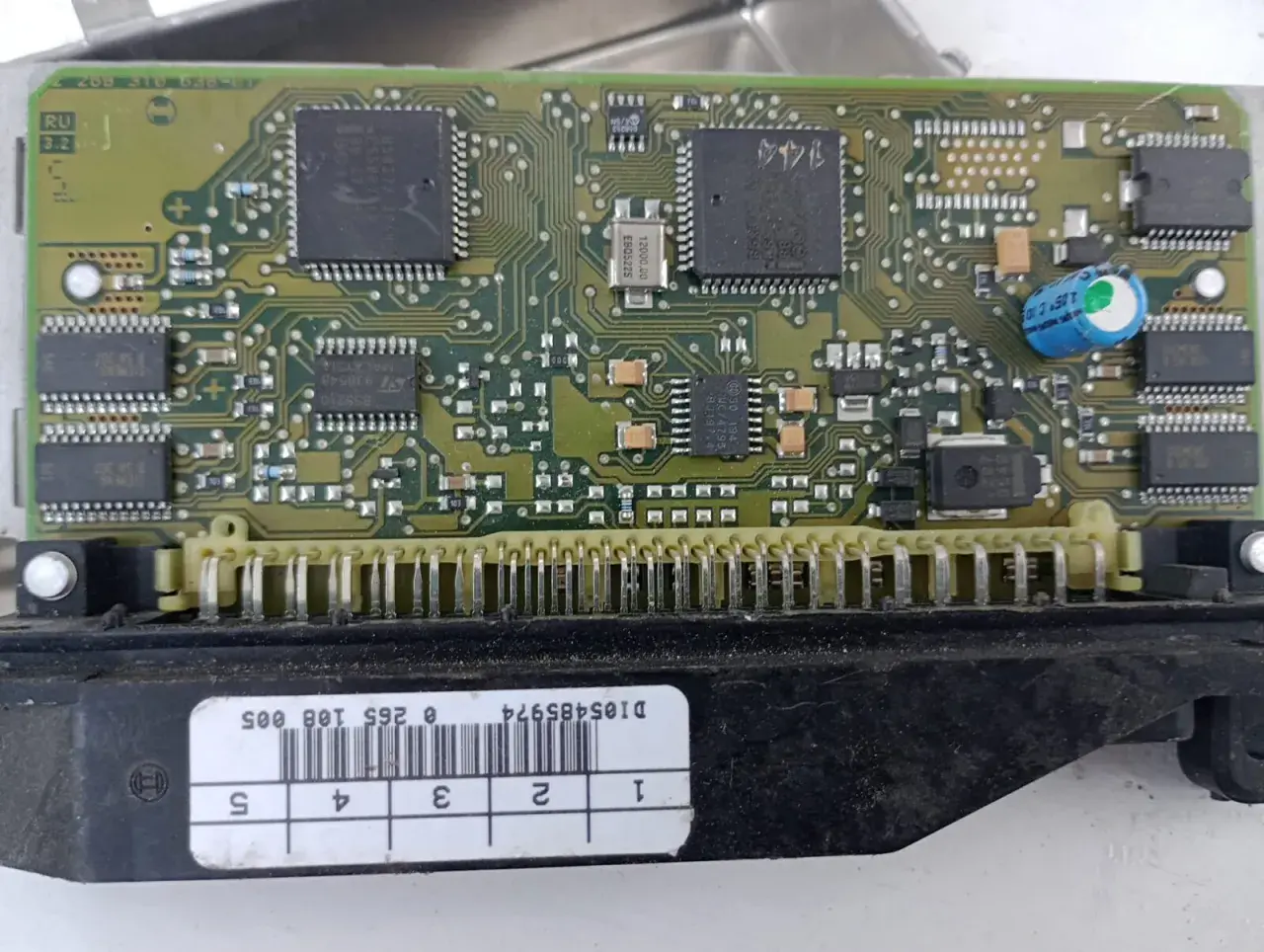

W wielu nowszych samochodach sterownik i blok hydrauliczny są skręcone w jeden zespół. W starszych konstrukcjach elektronika mogła być zamontowana osobno. Z zewnątrz oba rozwiązania bywają nazywane pompą ABS, dlatego przy zakupie części najbezpieczniej posługiwać się numerem producenta i numerem VIN, a nie samą nazwą z ogłoszenia.
Elementy współpracujące z agregatem
Do pełnego działania system potrzebuje czujników prędkości przy kołach. Nie znajdują się one w samej pompie, ale dostarczają dane, na podstawie których sterownik rozpoznaje różnicę prędkości obrotowej i przewiduje możliwość blokady.
| Element | Główne zadanie |
|---|---|
| Czujnik prędkości koła | Mierzy prędkość obrotową koła i przekazuje sygnał do sterownika. |
| Sterownik ABS | Analizuje sygnały i steruje zaworami oraz silnikiem pompy. |
| Blok hydrauliczny | Prowadzi płyn przez kanały i zawory regulujące ciśnienie. |
| Pompa powrotna | Zwraca płyn z obwodu niskiego ciśnienia do układu. |
| Silnik elektryczny | Napędza pompę podczas aktywnej regulacji. |
Co znajduje się wewnątrz bloku hydraulicznego

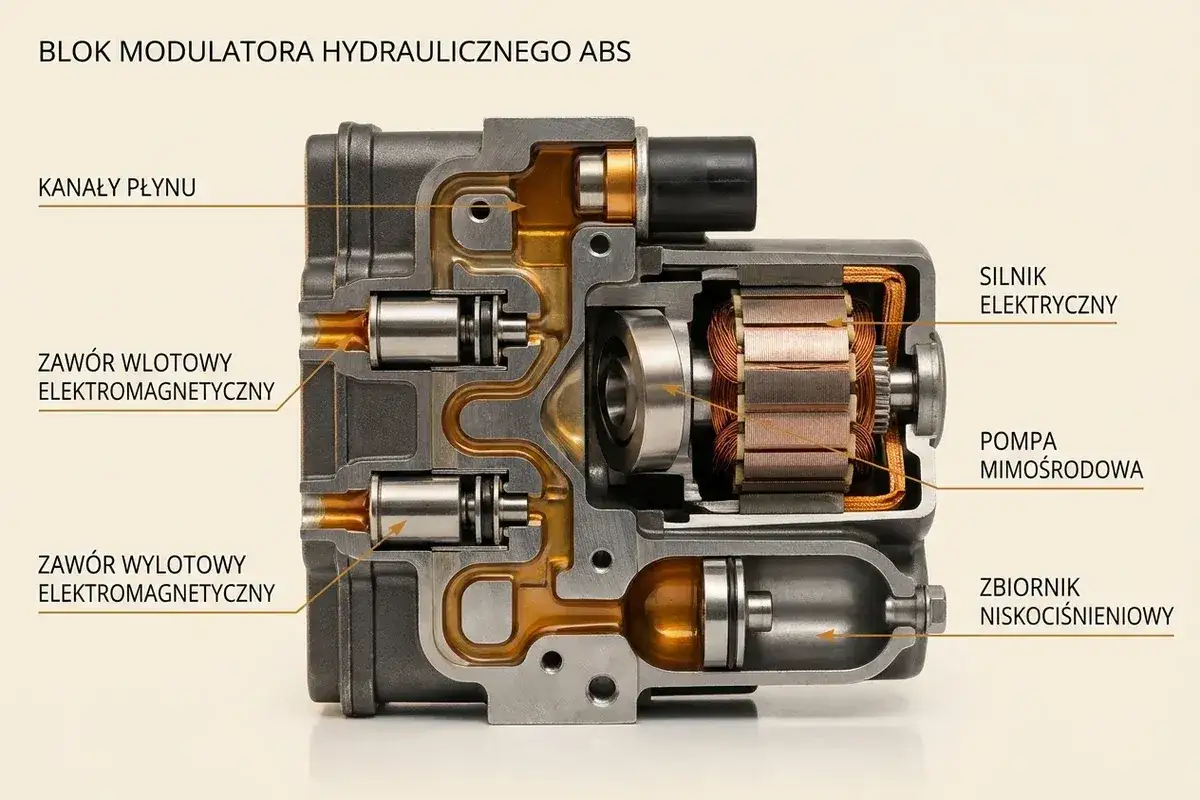

Najbardziej charakterystyczną częścią jest wykonany najczęściej z aluminium korpus hydrauliczny. W jego wnętrzu wywiercono kanały doprowadzające płyn do poszczególnych hamulców. Korpus łączy się przewodami z pompą hamulcową oraz zaciskami albo cylinderkami kół.
Elektrozawory regulujące przepływ
Każdy kontrolowany kanał ma zwykle dwa zawory. Zawór dolotowy steruje dopływem płynu z pompy hamulcowej do hamulca koła, natomiast zawór wylotowy otwiera drogę do obwodu niskiego ciśnienia, gdy trzeba zmniejszyć siłę hamowania.
W typowym układzie czterokanałowym pracują cztery pary zaworów, czyli łącznie osiem elementów sterujących. Nie jest to jednak reguła dla każdego samochodu. Starsze systemy mogły mieć trzy kanały, a rozwiązania zintegrowane z ESP mają dodatkowe funkcje i bardziej rozbudowaną hydraulikę.
Pompa powrotna i silnik elektryczny
Pompa powrotna jest napędzana silnikiem elektrycznym. Jej zadaniem jest odebranie płynu zgromadzonego chwilowo w akumulatorze i skierowanie go z powrotem do strony wysokiego ciśnienia, aby regulacja mogła trwać przez kolejne cykle.
W praktyce silnik nie pracuje stale podczas jazdy. Uruchamia się tylko wtedy, gdy sterownik potrzebuje przywrócić ciśnienie po otwarciu zaworów wylotowych. Charakterystyczne buczenie lub szybkie terkotanie podczas ostrego hamowania jest normalną częścią pracy systemu, ale głośne zgrzytanie albo całkowity brak reakcji mogą oznaczać zużycie napędu.
Akumulator, zawory zwrotne i tłumiki pulsacji
Akumulator hydrauliczny przejmuje płyn wypuszczony z obwodu koła w momencie redukcji ciśnienia. Dzięki temu zawory mogą zadziałać szybko, bez gwałtownego blokowania przepływu. Później pompa powrotna opróżnia akumulator i kieruje płyn z powrotem do obiegu.
W kanalikach znajdują się także zawory zwrotne, zwężki oraz tłumiki pulsacji. Ograniczają one niepożądane cofanie płynu i drgania ciśnienia. To drobne elementy, ale ich zabrudzenie może zaburzyć pracę całego modułu, szczególnie po zastosowaniu niewłaściwego płynu lub po naprawie wykonanej bez zachowania czystości.
Jak pompa i zawory zmieniają ciśnienie przy kole
Regulacja ABS opiera się na trzech stanach pracy. Sterownik zmienia je niezależnie dla każdego kanału, dlatego jedno koło może mieć w danym momencie inne ciśnienie niż pozostałe. Cała operacja trwa bardzo krótko i może powtarzać się wielokrotnie w ciągu jednej sekundy.
Zwiększanie ciśnienia
Podczas zwykłego hamowania zawór dolotowy pozostaje otwarty, a wylotowy jest zamknięty. Ciśnienie wytworzone przez kierowcę przechodzi przez modulator do zacisku lub cylinderka. Koło hamuje wtedy podobnie jak w układzie bez ABS.
Utrzymywanie ciśnienia
Jeżeli sterownik wykryje, że koło zaczyna tracić przyczepność, zamyka zawór dolotowy. Oba zawory są wtedy zamknięte, a ciśnienie zostaje utrzymane na określonym poziomie. Pozwala to uniknąć dalszego wzrostu siły hamowania bez natychmiastowego odpuszczania hamulca.
Zmniejszanie ciśnienia
Gdy ryzyko blokady rośnie, zawór wylotowy otwiera się, a płyn trafia do akumulatora niskiego ciśnienia. Ciśnienie przy kole spada, koło odzyskuje przyczepność, a uruchomiona pompa powrotna przesyła płyn z powrotem do obwodu.
Pulsowanie pedału, które kierowca wyczuwa pod stopą, wynika właśnie z szybkich zmian ciśnienia. Nie oznacza ono samo w sobie awarii. Problem zaczyna się wtedy, gdy towarzyszy mu kontrolka ABS, nierówne hamowanie albo zapisany błąd sterownika.
Różnice między pompą ABS a układem ABS z ESP
W samochodzie wyposażonym tylko w ABS modulator reaguje przede wszystkim na prędkość obrotową kół i pomaga zapobiegać ich blokowaniu. W układzie ESP ten sam zespół hydrauliczny może dodatkowo zmieniać ciśnienie na wybranych kołach, aby ograniczyć poślizg i utrzymać zaprogramowany tor jazdy.
System ESP korzysta z większej liczby informacji, między innymi z czujnika kąta skrętu kierownicy, czujnika przyspieszeń oraz czujnika ruchu obrotowego nadwozia. Dlatego agregat ABS/ESP może mieć więcej kanałów, bardziej rozbudowany sterownik i dodatkowy czujnik ciśnienia.
| Rozwiązanie | Najważniejsza funkcja | Co może utrudnić naprawę |
|---|---|---|
| ABS | Zapobieganie blokowaniu kół przy hamowaniu. | Usterka czujnika lub jednego kanału może wyłączyć regulację. |
| ABS z EBD | Elektroniczny rozdział siły hamowania między osie. | Wymaga poprawnych danych o prędkości wszystkich kół. |
| ABS z ESP | Kontrola hamowania i stabilności toru jazdy. | Po wymianie mogą być potrzebne kodowanie i kalibracja. |
Z mojego doświadczenia wynika, że kierowcy często przypisują każdą kontrolkę ABS samej pompie. Tymczasem równie często winny jest pęknięty przewód, skorodowane złącze albo zabrudzony czujnik przy piaście. Wymiana drogiego agregatu bez sprawdzenia sygnałów z kół jest zwykle niepotrzebnym wydatkiem.
Typowe awarie i objawy uszkodzenia
Pompa ABS pracuje głównie w trudnych warunkach. Jest narażona na wilgoć, sól drogową, wibracje i wysoką temperaturę. Awarii może ulec zarówno część hydrauliczna, jak i elektryczna.
- Zużycie silnika powoduje brak pracy pompy powrotnej, przerywane działanie lub nietypowy hałas.
- Zabrudzenie zaworów może doprowadzić do nierównego ciśnienia i opóźnionej reakcji jednego kanału.
- Korozja korpusu albo gwintów zwiększa ryzyko nieszczelności płynu hamulcowego.
- Uszkodzenia elektroniki powodują zapalenie kontrolek ABS, ESP lub komunikaty o błędzie komunikacji.
- Awaria przewodu lub czujnika koła może wyglądać podobnie jak usterka całego modułu.
Świecąca kontrolka ABS nie oznacza automatycznie utraty podstawowego hamowania. Zwykle hamulce hydrauliczne nadal działają, ale funkcja przeciwblokująca może być wyłączona. Podczas jazdy trzeba zachować większy odstęp, a przy jednoczesnym zapaleniu czerwonej kontrolki hamulca lub spadku pedału należy przerwać jazdę i sprawdzić układ.
Brak pulsowania pedału przy gwałtownym hamowaniu także nie jest samodzielnym dowodem awarii. ABS nie musi zadziałać na suchej nawierzchni przy każdym hamowaniu, a na śliskiej drodze odczuwalna praca może być bardzo krótka. Objawy należy zawsze połączyć z diagnostyką i stanem mechanicznym hamulców.
Jak diagnozować i naprawiać zespół ABS
Rzetelna diagnoza zaczyna się od odczytu kodów zapisanych w sterowniku ABS. Samo kasowanie błędu niczego nie naprawia. Trzeba sprawdzić, czy kod dotyczy silnika pompy, konkretnego zaworu, czujnika prędkości, zasilania czy komunikacji z innymi sterownikami.
Przeczytaj również: Jak działa hamulec ręczny i po czym poznać usterkę?
Praktyczna kolejność sprawdzenia
- Odczytaj błędy testerem obsługującym moduł ABS/ESP.
- Porównaj prędkości wszystkich kół podczas jazdy testowej lub na stanowisku.
- Sprawdź bezpieczniki, zasilanie, masy i stan złącza agregatu.
- Oceń poziom oraz stan płynu hamulcowego i poszukaj wycieków.
- W razie potrzeby wykonaj test silnika, zaworów i ciśnienia hydraulicznego.
- Po naprawie odpowietrz układ, a w niektórych modelach uruchom procedurę serwisową testerem.
Regeneracja ma sens, gdy uszkodzenie dotyczy silnika, elektroniki albo pojedynczych elementów możliwych do sprawdzenia na stole. Przy pękniętym korpusie, silnej korozji kanałów lub niepewnym pochodzeniu części rozsądniejsza może być wymiana kompletnego modułu.
Przed zakupem używanego elementu porównuję nie tylko wygląd, lecz przede wszystkim numer hydrauliczny, numer sterownika, liczbę przyłączy i konfigurację ESP. Część z podobnego modelu może fizycznie pasować, ale wymagać innego kodowania albo mieć inną charakterystykę zaworów.
Prace przy tym zespole wymagają czystości i odpowiednich procedur odpowietrzania. Nie zalecam rozbierania bloku hydraulicznego w garażu bez dokumentacji, ponieważ drobina brudu w zaworze może ponownie unieruchomić układ, a nieprawidłowe odpowietrzenie zostawi powietrze w kanałach.
Co sprawdzić przed uznaniem pompy za niesprawną
Najpierw oceniłbym stan akumulatora, przewodów i czujników przy kołach, a dopiero później kierował uwagę na sam agregat. W samochodach używanych zimą szczególnie często problemem okazuje się korozja złącza lub przewodu czujnika, nie zaś mechanizm pompy.
Jeżeli po wymianie modułu kontrolka nadal wraca, przyczyną może być brak kodowania, nieprzeprowadzona kalibracja czujnika skrętu albo powietrze pozostałe w bloku hydraulicznym. Ostateczny test powinien obejmować jazdę próbną, sprawdzenie braku wycieków i potwierdzenie, że wszystkie koła otrzymują prawidłowy sygnał.
Dobrze rozpoznana budowa tego zespołu ułatwia podjęcie decyzji i chroni przed wymianą sprawnych części na chybił trafił. Najważniejsza zasada jest prosta: sterownik wykrywa problem, zawory regulują ciśnienie, a pompa powrotna przywraca płyn do obiegu. Dopiero sprawdzenie tych elementów razem daje wiarygodną odpowiedź, czy winna jest pompa ABS, czy tylko jeden z podzespołów współpracujących.
