Gdy po hamowaniu jedna felga robi się wyraźnie cieplejsza, auto ściąga na bok albo klocki zużywają się nierówno, przyczyną często okazuje się zacisk. Wyjaśniam tutaj jego budowę, sposób działania oraz różnice między wersją pływającą i stałą, a także pokazuję, które elementy najczęściej powodują problemy podczas eksploatacji i naprawy.
Najważniejsze informacje o budowie zacisku hamulcowego
- Zacisk dociska klocki do tarczy, zamieniając ciśnienie płynu hamulcowego na siłę hamowania.
- W wersji pływającej korpus przesuwa się po prowadnicach, a tłoczek znajduje się zwykle tylko po jednej stronie tarczy.
- Zacisk stały nie przesuwa się, ponieważ ma tłoczki po obu stronach tarczy.
- O szczelności decydują przede wszystkim uszczelniacz tłoczka i osłona przeciwpyłowa.
- Przyczyną zapieczenia może być zarówno tłoczek, jak i prowadnica, jarzmo albo mechanizm hamulca postojowego.
Jak zacisk zamienia ciśnienie w hamowanie
Po naciśnięciu pedału pompa hamulcowa zwiększa ciśnienie w układzie hydraulicznym. Płyn trafia przewodem do zacisku, a jego ciśnienie przesuwa tłoczek. Tłoczek naciska na wewnętrzny klocek hamulcowy, który dociska tarczę, a konstrukcja zacisku zapewnia kontakt także drugiego klocka.
Najłatwiej wyobrazić to sobie jak hydrauliczny imadłowy uchwyt. Tarcza obraca się między klockami, a zacisk ściska ją z siłą zależną od ciśnienia płynu i powierzchni tłoczka. Dla przykładu tłoczek o średnicy 40 mm przy ciśnieniu 50 bar może wygenerować około 6,3 kN siły, jeszcze przed uwzględnieniem strat tarcia i elastyczności elementów.
Po zwolnieniu pedału ciśnienie spada. Uszczelniacz tłoczka odkształcony podczas hamowania pomaga cofnąć go o niewielką odległość, dzięki czemu klocek przestaje mocno trzeć o tarczę. To nie jest duży, widoczny ruch. Właśnie dlatego nawet lekko zapieczony tłoczek lub prowadnica może powodować stałe grzanie hamulca.
Z czego składa się zacisk hamulcowy
Na pierwszy rzut oka jest to prosty odlew obejmujący tarczę, ale wewnątrz pracuje kilka elementów o bardzo różnych zadaniach. Uszkodzenie jednego z nich może pogorszyć hamowanie, przyspieszyć zużycie klocków albo doprowadzić do przegrzania całego koła.

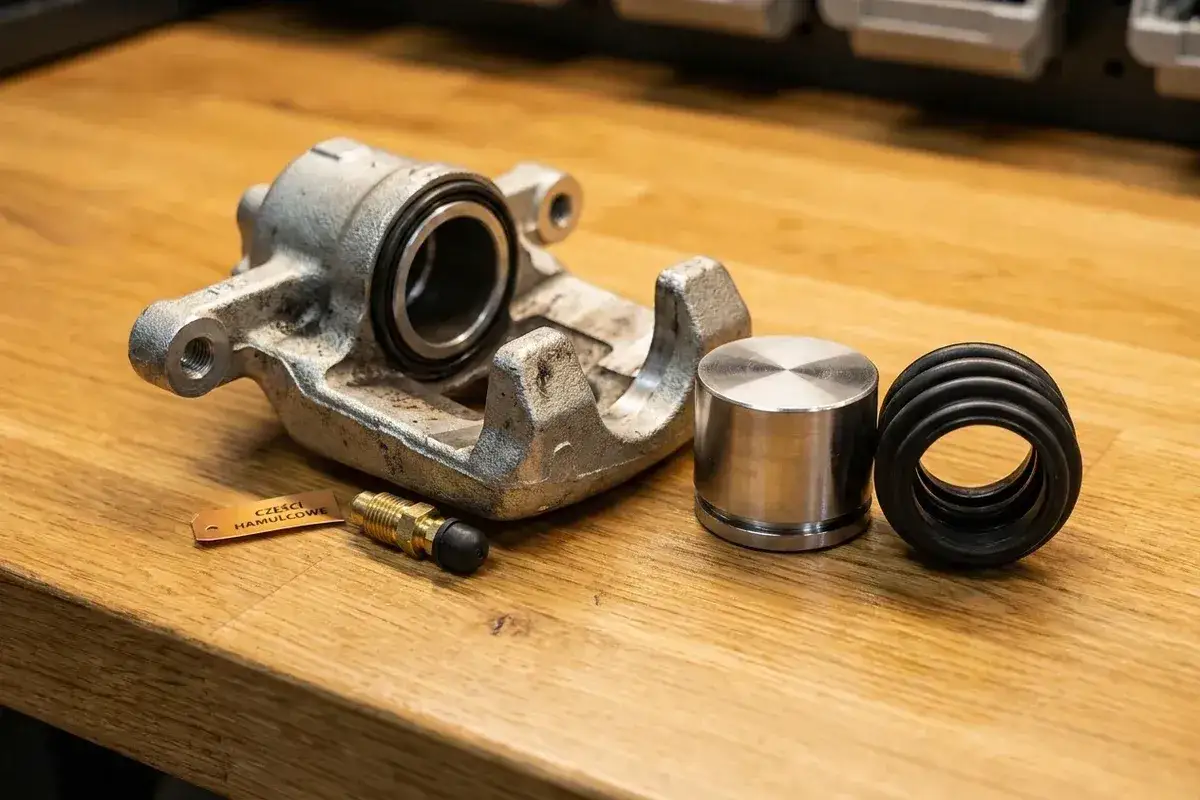

Korpus i jarzmo
Korpus zacisku mieści tłoczek, gniazdo uszczelniacza oraz kanały, którymi przepływa płyn hamulcowy. W samochodach osobowych wykonuje się go najczęściej z żeliwa, staliwa lub stopów aluminium. Aluminium ogranicza masę, natomiast żeliwo dobrze znosi wysoką temperaturę i duże obciążenia.Jarzmo jest elementem mocowanym do zwrotnicy lub innej części zawieszenia. W wielu zaciskach pływających prowadzi ono klocki i współpracuje ze sworzniami prowadzącymi. Nie należy mylić jarzma z samym korpusem, ponieważ w zależności od modelu mogą być osobnymi częściami.
Tłoczek i elementy uszczelniające
Tłoczek hamulcowy to precyzyjnie wykonany walec, który przesuwa się w gnieździe korpusu. Jego powierzchnia musi być gładka. Wżery korozyjne lub zarysowania mogą niszczyć uszczelniacz i powodować wyciek płynu.
- Uszczelniacz kwadratowy utrzymuje płyn w zacisku i pomaga w minimalnym cofnięciu tłoczka po hamowaniu.
- Osłona przeciwpyłowa chroni gniazdo przed wodą, solą i piaskiem.
- Pierścień osadczy lub element mocujący zabezpiecza osłonę w wybranych konstrukcjach.
W praktyce często widzę, że sama osłona jest traktowana jako drobiazg. To błąd. Pęknięta guma może przez wiele tygodni nie powodować wycieku, ale wilgoć dostająca się do gniazda zaczyna korodować tłoczek i później prowadzi do jego zacinania.
Prowadnice, tuleje i mocowanie klocków
W zacisku pływającym prowadnice pozwalają korpusowi przesuwać się poprzecznie względem tarczy. Zwykle pracują w gumowych tulejach, które zatrzymują smar i ograniczają dostęp wody. Prowadnica zardzewiała, wygięta lub pozbawiona właściwego smaru może sprawić, że jeden klocek będzie zużywał się znacznie szybciej od drugiego.
Za prawidłowe ułożenie klocka odpowiadają także blaszki, sprężyny i powierzchnie oporowe w jarzmie. Klocek powinien poruszać się swobodnie w swoim gnieździe, ale bez wyczuwalnego dużego luzu. Korozję narastającą na tych powierzchniach trzeba usuwać ostrożnie, ponieważ zbyt intensywne szlifowanie może zmienić położenie klocka.
Odpowietrznik i przyłącze przewodu
Odpowietrznik służy do usunięcia powietrza z zacisku podczas obsługi układu. Przyłącze przewodu hamulcowego doprowadza płyn pod ciśnieniem, a w niektórych konstrukcjach występuje również dodatkowy przewód do czujnika zużycia lub siłownika elektrycznego.
Jeżeli zacisk był rozbierany albo przewód hydrauliczny odłączano, po montażu trzeba wykonać odpowietrzanie. Miękki pedał po naprawie nie jest normalnym skutkiem ubocznym, tylko sygnałem, że w układzie może znajdować się powietrze lub występuje nieszczelność.
Zacisk pływający i stały różnią się sposobem pracy
Najczęściej spotyka się dwa rozwiązania. Oba dociskają klocki do tarczy, lecz robią to w inny sposób, dlatego mają odmienne wymagania serwisowe i inne typowe usterki.
| Cecha | Zacisk pływający | Zacisk stały |
|---|---|---|
| Położenie tłoczków | Zwykle po jednej stronie tarczy | Po obu stronach tarczy |
| Ruch korpusu | Przesuwa się po prowadnicach | Jest sztywno przykręcony |
| Liczba elementów | Prostsza i lżejsza konstrukcja | Więcej tłoczków i kanałów hydraulicznych |
| Typowe problemy | Zapieczone prowadnice, nierówna praca klocków | Nieszczelność tłoczka, zapowietrzenie, nierówny docisk tłoczków |
| Zastosowanie | Większość samochodów osobowych | Samochody sportowe, cięższe i mocniej obciążane |
W zacisku pływającym tłoczek wypycha jeden klocek, a korpus przesuwa się na prowadnicach i przyciąga drugi. Dlatego nawet sprawny tłoczek nie zapewni równego hamowania, jeśli prowadnice stawiają opór. To najczęściej pomijany element podczas szybkiej wymiany klocków.
Zacisk stały pozostaje w jednym miejscu, a tłoczki po obu stronach naciskają klocki bez przesuwania całego korpusu. Taka budowa poprawia sztywność i może zapewniać bardziej równomierny docisk, ale zwiększa liczbę uszczelnień oraz koszt obsługi.
Liczba tłoczków nie przesądza sama o skuteczności
Jeden duży tłoczek w zacisku pływającym może zapewnić podobną siłę docisku jak dwa mniejsze tłoczki w zacisku stałym. Liczy się przede wszystkim łączna powierzchnia tłoczków, średnica tarczy, materiał klocka, chłodzenie oraz sztywność całego układu.
- Zacisk jednotłoczkowy jest prosty, tani w produkcji i łatwy w serwisie. Dobrze sprawdza się w typowym samochodzie miejskim.
- Zacisk dwutłoczkowy może lepiej rozkładać nacisk na klocek, szczególnie przy większej tarczy.
- Zacisk czterotłoczkowy lub wielotłoczkowy zwykle zapewnia wysoką sztywność i stabilną pracę przy dużych obciążeniach, ale ma więcej punktów wymagających kontroli.
Większa liczba tłoczków nie naprawi za małej tarczy, słabego chłodzenia ani źle dobranych klocków. Przy modernizacji hamulców trzeba sprawdzić także kompatybilność jarzma, felgi, pompy hamulcowej i systemu ABS. Sama efektowna, wielotłoczkowa obudowa nie gwarantuje krótszej drogi hamowania w każdych warunkach.
Tylny zacisk może łączyć hydraulikę z hamulcem postojowym
W tylnych hamulcach zacisk często obsługuje nie tylko hamowanie pedałem, ale również hamulec postojowy. W starszych rozwiązaniach linka porusza dźwignią i mechanizmem śrubowym w zacisku. Obrót śruby wysuwa tłoczek, kompensując zużycie klocków.W nowszych samochodach spotyka się elektryczny hamulec postojowy EPB. Silnik może być zamontowany bezpośrednio na zacisku albo sterować osobnym mechanizmem. Takiego zacisku nie powinno się wciskać na siłę jak zwykłego tłoczka, ponieważ przed demontażem lub montażem może być konieczne przejście w tryb serwisowy.
Objawem problemu z tym mechanizmem bywa grzanie tylnego koła po zwolnieniu hamulca postojowego, nierównomierne zużycie klocków albo komunikat układu elektronicznego. Diagnostyka musi obejmować zarówno część hydrauliczną, jak i przewody, silnik oraz sterowanie.

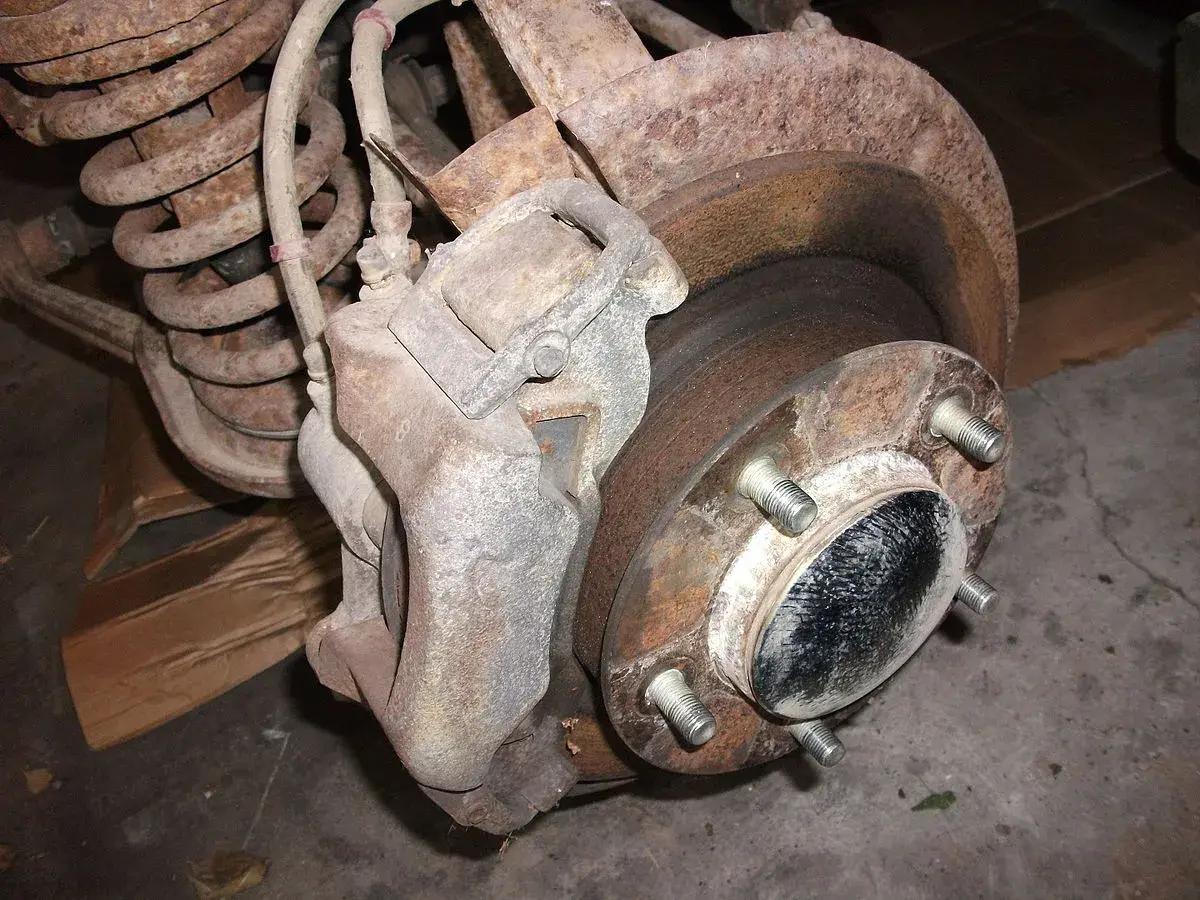

Najczęstsze usterki wynikają z korozji i złego montażu
Gdy samochód ściąga podczas hamowania, nie zakładam od razu awarii pompy czy tarczy. Najpierw porównuję temperaturę obu kół, grubość klocków po wewnętrznej i zewnętrznej stronie oraz swobodę ruchu prowadnic. Nierówne zużycie często wskazuje konkretnie na element, który przestał pracować.| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Gorąca felga i zapach spalenizny | Zablokowany tłoczek lub prowadnica | Ruch tłoczka, stan osłony, prowadnice i klocki |
| Auto ściąga na jedną stronę | Nierówny docisk albo różna skuteczność zacisków | Zużycie klocków, tarcze, przewody i pracę tłoczków |
| Wewnętrzny klocek zużywa się szybciej | Tłoczek nie cofa się prawidłowo | Gniazdo tłoczka, uszczelniacz i osłonę |
| Zewnętrzny klocek zużywa się szybciej | Zapieczone prowadnice lub korpus | Sworznie, tuleje, jarzmo i powierzchnie ślizgowe |
| Miękki pedał | Powietrze, wyciek lub problem z hydrauliką | Poziom płynu, odpowietrznik, przewód i szczelność |
Podczas montażu nie smaruję tarczy, powierzchni ciernych ani tylnej strony klocka przypadkowym preparatem. Do prowadnic stosuje się smar kompatybilny z gumą i wysoką temperaturą, a nadmiar trzeba usunąć, aby nie trafił na tarczę.
Po otwarciu układu używam płynu zgodnego z oznaczeniem producenta i zawsze kontroluję szczelność. Po odpowietrzeniu pedał powinien być stabilny, a po krótkiej jeździe próbnej oba koła tej samej osi powinny nagrzewać się w podobny sposób, z uwzględnieniem różnic wynikających z warunków jazdy.
Jak ocenić zacisk przed wymianą całego elementu
Nie każda usterka oznacza konieczność zakupu nowego zacisku. Jeżeli korpus nie jest pęknięty, gniazdo tłoczka nie ma głębokich wżerów, a gwinty są sprawne, możliwa bywa regeneracja obejmująca czyszczenie oraz wymianę uszczelniaczy i osłony.
Regeneracja nie ma sensu, gdy korozja zniszczyła powierzchnię pracy tłoczka, zacisk ma uszkodzone kanały albo mechanizm hamulca postojowego jest trwale zużyty. W takim przypadku lepszy będzie sprawdzony zacisk nowy lub profesjonalnie regenerowany, dobrany po numerze części, a nie wyłącznie po wyglądzie.
Przy wymianie zacisku kontroluję także tarczę i klocki. Jeżeli jeden klocek przegrzał się lub został zanieczyszczony płynem, montaż samego zacisku może nie przywrócić prawidłowego hamowania.
Od korpusu po prowadnicę liczy się praca całego zespołu
Budowa zacisku hamulcowego jest prosta tylko na schemacie. W realnym samochodzie o skuteczności decyduje współpraca tłoczka, uszczelniacza, prowadnic, jarzma, klocków, tarczy i przewodu hydraulicznego.Najbezpieczniejsza diagnoza zaczyna się od objawów i porównania obu stron tej samej osi. Gdy pojawia się wyciek płynu, wyraźne grzanie koła, pęknięta osłona albo nierówne zużycie klocków, nie odkładałbym kontroli na później, bo pozornie mała usterka zacisku może szybko przegrzać tarczę i ograniczyć skuteczność hamowania.
