Gdy zapala się kontrolka ABS, pierwsze pytanie zwykle brzmi: gdzie właściwie znajduje się uszkodzony element? Czujnik ABS jest umieszczony przy kole, ale dokładne miejsce montażu zależy od konstrukcji zawieszenia, piasty i łożyska. Poniżej pokazuję, jak go rozpoznać, czym różnią się rozwiązania stosowane w samochodach oraz kiedy sama wymiana czujnika nie rozwiąże problemu.
Czujnik ABS jest przy kole, lecz dostęp do niego zależy od budowy samochodu
- Lokalizacja: najczęściej przy piaście, zwrotnicy albo tylnej osi.
- Liczba: współczesne auta zwykle mają po jednym czujniku przy każdym kole.
- Rozpoznanie: od czujnika odchodzi cienki przewód zakończony wtyczką.
- Objawy awarii: kontrolka ABS, ESP lub systemu kontroli trakcji może zapalić się jednocześnie.
- Diagnostyka: kod błędu wskazuje koło lub obwód, ale nie zawsze oznacza uszkodzenie samego czujnika.
Gdzie dokładnie znajduje się czujnik ABS
W większości samochodów czujnik ABS, nazywany też czujnikiem prędkości obrotowej koła, znajduje się bezpośrednio przy piaście. Jego końcówka jest skierowana w stronę pierścienia impulsowego lub magnetycznego elementu umieszczonego w piaście albo łożysku.
Na przedniej osi trzeba go szukać zwykle na zwrotnicy, w pobliżu tarczy hamulcowej i przegubu napędowego. Na tylnej osi może być przykręcony do zwrotnicy, korpusu piasty lub tylnej belki. W samochodach z bębnami hamulcowymi czujnik często znajduje się z tyłu tarczy kotwicznej, czyli metalowej osłony mechanizmu hamulcowego.
Najłatwiej znaleźć go po przewodzie. Zaczyna się przy piaście i biegnie wzdłuż amortyzatora, wahacza albo belki, a później prowadzi do wtyczki w nadkolu lub podwoziu. Przewód bywa mocowany plastikowymi uchwytami, dlatego nie należy ciągnąć za niego podczas oględzin.
Jak wygląda ten element
Czujnik ma zazwyczaj niewielką, podłużną obudowę z otworem montażowym i krótkim przewodem. Jest mocowany jedną śrubą, choć w niektórych modelach wchodzi w gniazdo piasty lub zwrotnicy.
Podczas oględzin zwracam uwagę nie tylko na samą końcówkę. Przetarty kabel, pęknięta izolacja albo skorodowana wtyczka są równie częstą przyczyną błędu jak uszkodzenie elektroniki czujnika.
Jak znaleźć czujnik ABS bez zgadywania
Do lokalizacji elementu zwykle wystarczy latarka, podstawowe narzędzia i dostęp do koła. Samochód trzeba ustawić na równej, stabilnej powierzchni, zaciągnąć hamulec postojowy i podeprzeć na kobyłkach. Nie pracuję pod autem opartym wyłącznie na podnośniku, ponieważ nawet prosta kontrola przy kole może skończyć się wypadkiem.
- Sprawdź, przy którym kole pojawia się błąd w diagnostyce.
- Zdejmij koło, jeśli zasłania ono piastę i zwrotnicę.
- Znajdź cienki przewód poprowadzony od piasty.
- Prześledź go do wtyczki i obejrzyj mocowania.
- Sprawdź, czy końcówka czujnika nie jest oblepiona rdzą, błotem lub metalowymi opiłkami.
Nie każdy element widoczny przy piaście jest czujnikiem. Przewody hamulcowe są zwykle grubsze, a przewód czujnika ABS jest poprowadzony tak, aby nie ocierał o obracające się koło. W razie wątpliwości pomocny będzie schemat konkretnego modelu albo zdjęcie porównawcze z instrukcji naprawczej.
W niektórych autach czujnik jest trudno dostępny, ponieważ zapiekł się w zwrotnicy. Próba wyrwania go na siłę może uszkodzić gniazdo, przewód albo łożysko. Opór przy demontażu jest sygnałem, by zwolnić, zastosować właściwe narzędzia i ocenić, czy naprawa domowa nadal ma sens.
Ile czujników ABS ma samochód
Najczęściej spotykam układ z czterema czujnikami, po jednym przy każdym kole. Sterownik porównuje prędkości obrotowe kół i na tej podstawie rozpoznaje ryzyko blokowania podczas hamowania.
Starsze samochody mogą mieć prostszy układ. Zdarza się, że przednie koła mają osobne czujniki, a tylna oś korzysta z jednego czujnika zamontowanego przy dyferencjale lub wspólnego mechanizmu pomiarowego. Dlatego sama liczba przewodów widocznych przy kołach nie zawsze pozwala od razu ocenić cały system.
| Rozwiązanie | Gdzie szukać | Co ma znaczenie przy naprawie |
|---|---|---|
| Cztery osobne czujniki | Przy każdej piaście | Awaria zwykle dotyczy konkretnego koła lub jego przewodu |
| Czujniki przedniej osi i wspólny pomiar tyłu | Przód przy piastach, tył przy osi lub dyferencjale | Nie zawsze da się wskazać winowajcę tylko po oględzinach koła |
| Czujnik zintegrowany z piastą lub łożyskiem | Wewnątrz zespołu piasty | Konieczna może być wymiana całej piasty albo łożyska |
W nowszych samochodach pierścień odczytywany przez czujnik może być częścią łożyska. Wtedy kierowca widzi przewód i obudowę czujnika, ale źródło problemu znajduje się wewnątrz łożyska z pierścieniem magnetycznym. To ważne rozróżnienie, bo wymiana samego czujnika nie zawsze usunie błąd.
Co oznacza świecąca kontrolka ABS
Zapalenie kontrolki ABS oznacza, że układ wykrył nieprawidłowość i może wyłączyć funkcję zapobiegania blokowaniu kół. Podstawowy układ hamulcowy zwykle nadal działa, ale podczas gwałtownego hamowania samochód może zachować się inaczej niż powinien.
Razem z kontrolką ABS mogą pojawić się komunikaty dotyczące ESP, ASR lub kontroli trakcji. Wynika to z tego, że te systemy również korzystają z danych o prędkości obrotowej kół. Nie należy ignorować takiego zestawu ostrzeżeń, szczególnie przed jazdą w deszczu, śniegu albo po oblodzonej drodze.
Przeczytaj również: Kontrolka ABS i czerwony wykrzyknik - co oznaczają?
Najczęstsze przyczyny problemu
- uszkodzenie czujnika po uderzeniu w krawężnik lub kamień,
- przetarcie przewodu przy zawieszeniu,
- korozja styków we wtyczce,
- zabrudzenie lub uszkodzenie pierścienia impulsowego,
- luz albo zużycie łożyska koła,
- problem z wiązką elektryczną lub sterownikiem ABS.
Sam komunikat o „czujniku lewego przedniego koła” nie przesądza jeszcze o konieczności zakupu nowej części. W praktyce kod wskazuje obwód, w którym sterownik zauważył nieprawidłowy sygnał. Przyczyną może być także zbyt duża szczelina między czujnikiem a pierścieniem albo uszkodzona piasta.
Jak sprawdzić czujnik ABS i ile kosztuje naprawa
Najpewniejszym początkiem jest diagnostyka komputerowa modułu ABS, a nie tylko odczyt błędów silnika. Dobry tester potrafi pokazać prędkość każdego koła podczas jazdy próbnej. Jeśli jedno koło nagle wskazuje zero albo wyraźnie różni się od pozostałych, mechanik ma konkretny kierunek dalszej kontroli.

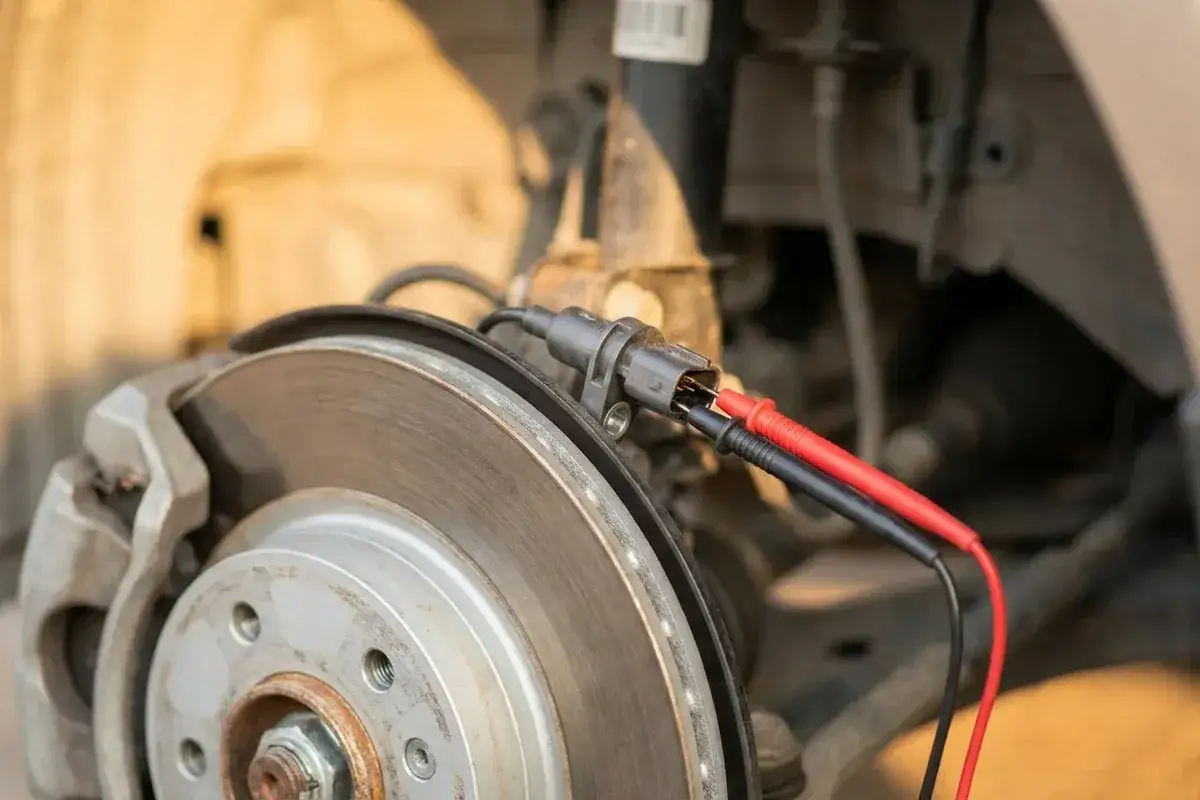

Można też wykonać oględziny przewodu i wtyczki, a w niektórych przypadkach sprawdzić ciągłość obwodu multimetrem. Pomiar rezystancji nie jest jednak uniwersalny, ponieważ czujniki pasywne i aktywne działają inaczej. Brak właściwej wartości na mierniku nie zawsze wystarcza do postawienia diagnozy, a prawidłowa rezystancja nie wyklucza problemu z sygnałem podczas obrotu koła.
| Zakres prac | Orientacyjny koszt w Polsce |
|---|---|
| Odczyt błędów ABS | 80-200 zł |
| Nowy czujnik ABS | 100-600 zł |
| Wymiana czujnika | 100-300 zł za koło |
| Wymiana piasty lub łożyska z pierścieniem ABS | 400-1500 zł za stronę |
Podane kwoty są orientacyjne i zależą od modelu samochodu, marki części oraz tego, czy stary czujnik daje się łatwo wyjąć. W aucie popularnym naprawa może zamknąć się w kilkuset złotych, ale przy zapieczonym elemencie lub zintegrowanej piaście rachunek będzie wyższy.
Po wymianie warto skasować zapisany błąd i wykonać jazdę próbną. W części samochodów kontrolka gaśnie dopiero po przejechaniu kilku metrów, gdy sterownik ponownie otrzyma prawidłowe dane ze wszystkich kół.
Co sprawdzić przed wymianą elementu
Najczęstszy błąd polega na wymianie czujnika tylko dlatego, że tak brzmi kod diagnostyczny. Przed zakupem części sprawdziłbym przewód, wtyczkę, stan łożyska i pierścień magnetyczny. Warto też porównać numer części, rodzaj wtyczki i długość przewodu, ponieważ podobne wizualnie czujniki nie muszą działać poprawnie w danym modelu.
Nie polecam czyszczenia końcówki ostrym narzędziem ani smarowania jej przypadkowym preparatem. Delikatne usunięcie zabrudzeń może pomóc, lecz uszkodzony pierścień, skorodowane gniazdo lub przerwany przewód wymagają naprawy, a nie maskowania objawu.
Jeżeli kontrolka ABS pojawiła się po wymianie łożyska, hamulców albo zawieszenia, sprawdziłbym najpierw, czy przewód nie został naciągnięty lub przygnieciony. Taki błąd montażowy zdarza się częściej, niż wielu kierowców zakłada, a jego usunięcie może być znacznie tańsze niż wymiana sprawnego czujnika.
Najkrótsza droga do właściwej diagnozy przy kole
Czujnika ABS szukamy przy piaście, zwrotnicy lub tylnej osi, prowadząc wzrok za cienkim przewodem od koła. W samochodach z czterema czujnikami lokalizacja jest prosta, ale sam błąd może powodować również przewód, łożysko albo pierścień magnetyczny.
Moje praktyczne podejście jest proste: najpierw odczyt błędów z modułu ABS, później oględziny konkretnego koła, a dopiero na końcu zakup części. Taka kolejność ogranicza koszty i daje największą szansę, że naprawa rzeczywiście przywróci sprawne działanie układu hamulcowego.
