Gdy nagle gasną światła, przestaje działać urządzenie albo samochód traci zasilanie w jednym obwodzie, przyczyną często jest pęknięta żyła ukryta pod izolacją. Pokażę, jak bezpiecznie zlokalizować uszkodzenie, dobrać metodę połączenia i naprawić przewód tak, aby nie wrócił problem z wilgocią, drganiami lub przegrzewaniem.
Najważniejsze zasady bezpiecznej naprawy przewodu
- Odłącz zasilanie przed rozpoczęciem pracy i sprawdź brak napięcia miernikiem.
- W samochodzie najpewniejsze jest zaciskanie odpowiednią złączką i zabezpieczenie połączenia koszulką termokurczliwą.
- Taśma izolacyjna nadaje się tylko do tymczasowego zabezpieczenia, nie do trwałej naprawy żyły.
- Przewodu 230 V w ścianie nie naprawiaj metodą „na skrętkę”. Taką pracę powinien wykonać elektryk.
- Po naprawie sprawdź ciągłość obwodu, polaryzację i zachowanie przewodu pod obciążeniem.
Jak naprawić przerwany kabel w samochodzie i instalacji
Najpierw trzeba ustalić, z jakim przewodem mamy do czynienia. Inaczej postępuje się z cienkim przewodem sygnałowym w lampie, inaczej z przewodem zasilającym rozrusznik, a jeszcze inaczej z instalacją 230 V. W każdym przypadku naprawa zaczyna się od odłączenia źródła energii, a nie od cięcia izolacji.
W samochodzie odłącz akumulator, zaczynając od zacisku ujemnego, chyba że producent pojazdu przewiduje inną procedurę. W instalacji domowej wyłącz właściwy obwód i potwierdź brak napięcia miernikiem. Sam wyłącznik w rozdzielnicy nie jest dowodem bezpieczeństwa, dopóki nie wykonasz pomiaru.
Najpierw znajdź miejsce przerwy
Objawem uszkodzenia może być całkowity brak działania, przerywanie podczas poruszania wiązką albo bezpiecznik, który regularnie się przepala. Ja zaczynam od oględzin miejsc narażonych na tarcie, zginanie, wysoką temperaturę i wilgoć. W samochodzie są to przede wszystkim okolice zawiasów klapy, reflektorów, skrzynki bezpieczników, silnika i przelotek gumowych.
Do sprawdzenia ciągłości użyj multimetru ustawionego na test przejścia lub pomiar rezystancji. Odłącz badany przewód od zasilania i odbiornika, a potem zmierz go z obu stron. Prawidłowy przewód powinien mieć bardzo małą rezystancję, natomiast wynik zmieniający się przy poruszaniu wiązką wskazuje na pękniętą żyłę albo luźne połączenie.
Przygotuj przewód do połączenia
Uszkodzony fragment wytnij do zdrowej miedzi. Zostaw zapas przewodu, aby połączenie nie było naprężone, i zdejmij tylko tyle izolacji, ile wymaga konkretna złączka, zwykle około 6-10 mm. Nie skrob miedzi nożem, bo nacięte druciki szybko pękną pod wpływem drgań.
Jeśli przewód jest zielony, czarny, kruchy albo przegrzany na dłuższym odcinku, nie wystarczy połączyć dwóch końców. Trzeba wyciąć większy fragment i wstawić nowy odcinek o takim samym przekroju oraz podobnej odporności temperaturowej.
Dobierz metodę do miejsca i obciążenia
Nie ma jednej uniwersalnej techniki. W instalacji samochodowej liczą się drgania, wilgoć i ograniczona przestrzeń, dlatego połączenie powinno być jednocześnie elektrycznie pewne i odporne mechanicznie. Poniższe zestawienie pomaga szybko wybrać rozwiązanie.
| Metoda | Najlepsze zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Złączka zaciskana | Wiązki samochodowe i przewody wielodrutowe | Szybka, odporna na drgania przy prawidłowym zacisku | Wymaga właściwego rozmiaru i dobrej zaciskarki |
| Lutowanie | Małe przewody sygnałowe i naprawy poza miejscem silnych drgań | Małe gabaryty i dobry kontakt elektryczny | Sztywne miejsce może pękać, jeśli nie ma odciążenia |
| Złączka lutowana termokurczliwa | Wilgotne miejsca i szybkie naprawy wiązek | Łączy przewody i uszczelnia je w jednym elemencie | Trzeba dobrać temperaturę podgrzewania do izolacji |
| Skręcenie i taśma | Tylko awaryjne zabezpieczenie | Nie wymaga specjalnych narzędzi | Nie jest trwałą naprawą, szczególnie w samochodzie |
W praktyce najczęściej wybieram złączkę czołową z klejem i koszulką termokurczliwą. Daje szczelność oraz odciążenie, a przy tym nie tworzy tak sztywnego punktu jak źle wykonane lutowanie. Zwykła cienka koszulka bez kleju chroni przed przypadkowym zwarciem, ale w komorze silnika nie zawsze wystarczająco zabezpiecza przed wodą i solą.
Zaciskanie krok po kroku
- Dobierz złączkę do przekroju przewodu, na przykład 0,5-1,5 mm² dla wielu cienkich obwodów sterujących.
- Wsuń odizolowany koniec do oporu, tak aby miedź znalazła się w części zaciskowej.
- Zaciśnij złączkę odpowiednią matrycą, a nie kombinerkami.
- Delikatnie pociągnij za przewód. Nie powinien wysunąć się ze złączki.
- Obkurcz koszulkę równomiernie opalarką lub źródłem ciepła przeznaczonym do takich prac.
Najczęstszy błąd polega na zastosowaniu złączki większej niż przewód. Zacisk wtedy tylko zgniata izolację, a nie tworzy dobrego kontaktu z miedzią. Jeśli naprawiasz przewód dużego obciążenia, na przykład zasilający wentylator lub dodatkowe oświetlenie, sprawdź także obciążalność złączki i zabezpieczenie bezpiecznikiem.
Naprawa przewodu samochodowego krok po kroku
Przy typowej wiązce oświetlenia samochodowego naprawa nie wymaga skomplikowanego sprzętu, ale wymaga porządku. Zanim odetniesz przewód, oznacz jego funkcję i zrób zdjęcie ułożenia wiązki. Pomylenie przewodów o podobnych kolorach potrafi później stworzyć trudniejszą awarię niż pierwotna przerwa.
- Odłącz akumulator i zabezpiecz końcówki przed przypadkowym kontaktem.
- Usuń uszkodzony fragment wraz z nadpaloną lub skorodowaną miedzią.
- Wsuń koszulkę termokurczliwą na jeden z przewodów, zanim wykonasz połączenie.
- Połącz przewody złączką zaciskaną albo certyfikowaną złączką lutowaną.
- Uszczelnij miejsce naprawy i sprawdź, czy wiązka nie jest naprężona.
- Podłącz akumulator, zmierz napięcie i przetestuj odbiornik.
Przy lampie sprawdź nie tylko sam przewód zasilający, lecz także masę. Uszkodzona masa często daje objawy takie jak migotanie, słabe świecenie albo żarzenie się kilku żarówek naraz. W tym miejscu naprawa przewodu może być skuteczna tylko wtedy, gdy oczyścisz również punkt masowy z korozji i zabezpieczysz go przed wilgocią.
Nie prowadź naprawionego odcinka luzem przy ruchomym lub gorącym elemencie. Zostaw niewielki zapas na pracę wiązki, zamocuj ją w oryginalnych uchwytach i zachowaj odstęp od kolektora wydechowego, wentylatora oraz ostrych krawędzi.
Gdy nie działa światło, sprawdź coś więcej niż sam kabel
Przerwa w przewodzie jest tylko jedną z możliwych przyczyn. Zanim rozbierzesz pół samochodu, sprawdź bezpiecznik, napięcie na wejściu odbiornika, masę i stan kostki. Pomiar wykonany bezpośrednio przy lampie szybko pokaże, czy problem leży w wiązce, sterowaniu, czy samym elemencie.
Oświetlenie i urządzenia pomocnicze
W obwodzie reflektora prawidłowe napięcie powinno pojawiać się po włączeniu odpowiedniej funkcji, ale jego dokładna wartość zależy od pracy alternatora i stanu akumulatora. Jeśli napięcie jest przy lampie, a lampa nie działa, szukaj problemu w żarówce, module, złączu lub masie. Jeśli napięcia brakuje, cofnij się po przewodzie aż do miejsca, w którym pomiar wraca.
Gdy samochód nie odpala, nie zakładaj od razu, że winny jest kabel. Usterka może dotyczyć również komunikacji między sterownikami albo zabezpieczenia rozruchu. Przy problemach z rozpoznaniem kluczyka pomocny będzie materiał o tym, czym jest immobilizer i dlaczego pilot może działać, mimo że silnik nie daje się uruchomić.
Przeczytaj również: Oznaczenia przekaźników samochodowych - jak czytać schemat?
Czujniki i przewody sygnałowe
Cienki przewód sygnałowy może wyglądać dobrze z zewnątrz, a mimo to mieć przerwę wewnątrz izolacji. Dotyczy to między innymi wiązek prowadzonych przy silniku, gdzie przewody pracują termicznie i mechanicznie. W takich obwodach liczy się nie tylko ciągłość, ale też brak zwarcia do masy i do sąsiednich żył.
Jeżeli silnik przerywa, gaśnie albo nie uruchamia się po rozgrzaniu, warto sprawdzić również czujnik Halla oraz jego zasilanie. Uszkodzony przewód przy czujniku może dawać objawy podobne do awarii samego elementu, dlatego pomiar trzeba wykonać na całym odcinku wiązki.
Tego nie rób, bo awaria szybko wróci

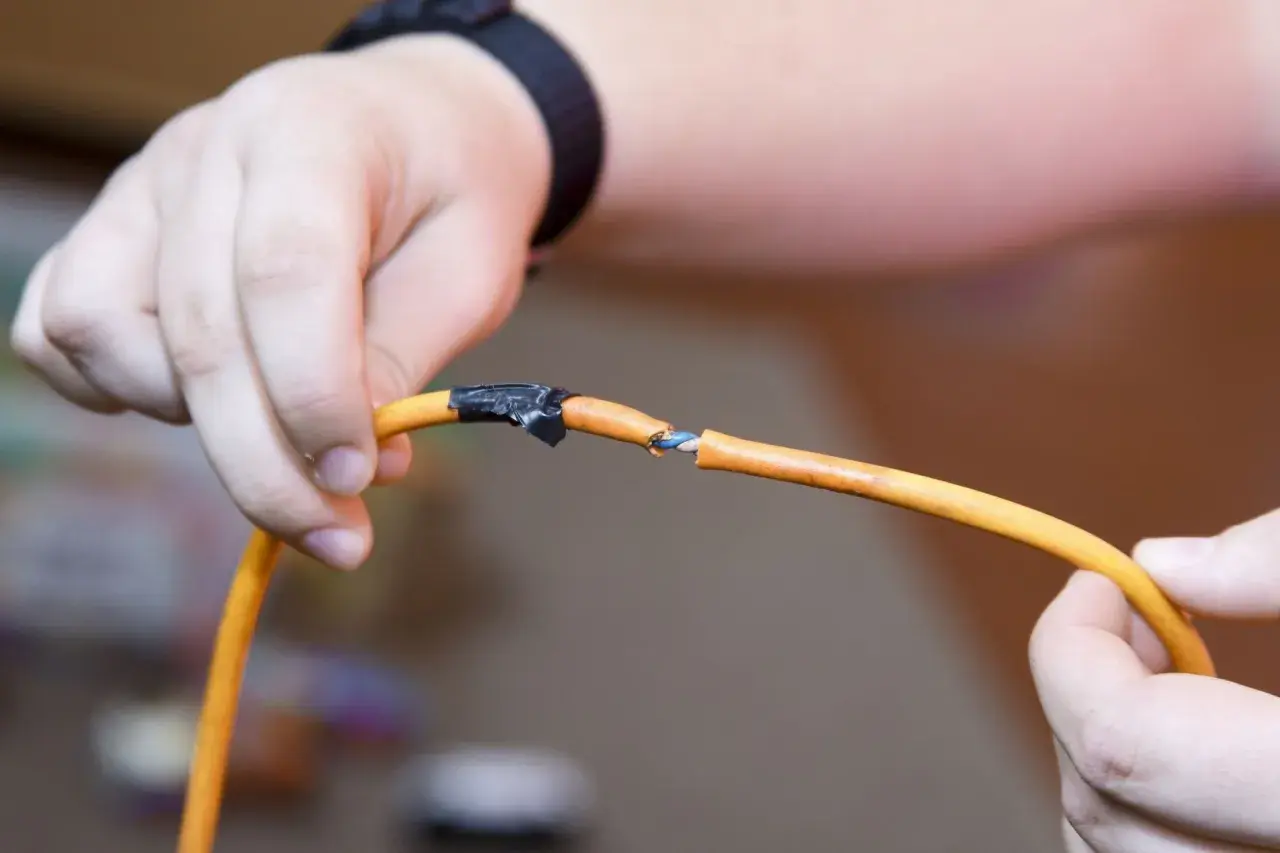

Najgorszym rozwiązaniem jest skręcenie przewodów, owinięcie ich taśmą i schowanie pod tapicerką. Taka metoda może chwilowo przywrócić działanie, ale połączenie utlenia się, nagrzewa i traci kontakt. W samochodzie dodatkowo pracuje pod wpływem drgań, więc awaria zwykle wraca w najmniej wygodnym momencie.
- Nie łącz przewodów o różnym przekroju bez sprawdzenia obciążenia.
- Nie używaj przewodu instalacyjnego w miejscu, gdzie potrzebny jest przewód odporny na temperaturę i oleje.
- Nie zaciskaj złączki kombinerkami, jeśli producent przewiduje konkretną zaciskarkę.
- Nie zostawiaj odsłoniętej miedzi pod samą taśmą w komorze silnika.
- Nie zwiększaj wartości bezpiecznika, aby ukryć problem z przeciążeniem lub zwarciem.
Przy stałej instalacji domowej nie wykonuj połączeń przewodów pod tynkiem przez zwykłe skręcenie. Naprawa przewodu 230 V wymaga właściwej puszki, złączki dopuszczonej do danego zastosowania i zachowania ochrony przeciwporażeniowej. Jeśli nie potrafisz pewnie potwierdzić braku napięcia albo nie znasz układu instalacji, przerwij pracę i wezwij elektryka.
Orientacyjnie sama złączka samochodowa kosztuje zwykle 2-15 zł, koszulka termokurczliwa kilka złotych, a podstawowa zaciskarka około 30-120 zł. Fachowa naprawa pojedynczego przewodu w warsztacie może kosztować mniej więcej 80-250 zł, natomiast uszkodzona rozbudowana wiązka, demontaż elementów i diagnostyka komputerowa podnoszą cenę.
Co zrobić, aby naprawiony przewód wytrzymał lata
Dobra naprawa kończy się dopiero po teście pod obciążeniem. Sprawdź ciągłość, zmierz napięcie przed i za miejscem połączenia, uruchom odbiornik na kilka minut i dotknij ostrożnie izolacji. Wyraźne nagrzewanie złączki oznacza zły zacisk, za mały przekrój albo przeciążenie obwodu.
Jeżeli przewód znajduje się w miejscu narażonym na wodę, użyj złączki uszczelnianej i poprowadź wiązkę tak, aby woda nie spływała bezpośrednio na połączenie. W pobliżu zawiasu lub silnika dodaj odciążenie, ale nie zginaj przewodu tuż przy złączce. To właśnie tam najczęściej zaczyna się kolejne pęknięcie.
Najprostsza zasada brzmi tak: odciąć uszkodzenie, połączyć właściwą metodą, uszczelnić i usunąć przyczynę naprężenia. Jeśli problem wynika z przetarcia o uchwyt, wysokiej temperatury albo źle poprowadzonej wiązki, sama wymiana złączki będzie tylko krótkim odroczeniem awarii.
