Gdy światła, wentylator albo pompa paliwa przestają działać, schemat elektryczny często mówi więcej niż samo oglądanie bezpieczników. Znajomość symboli przekaźników pozwala szybko rozpoznać cewkę, styki robocze i sposób przełączania obwodu, a także poprawnie sprawdzić element multimetrem. Poniżej pokazuję oznaczenia spotykane w instalacjach samochodowych, przykłady dla oświetlenia oraz błędy, które mogą skończyć się zwarciem.
Najważniejsze informacje o oznaczeniach przekaźników
- 30 to zwykle stałe zasilanie obwodu mocy.
- 85 i 86 tworzą cewkę sterującą przekaźnika.
- 87 jest stykiem normalnie otwartym, a 87a normalnie zamkniętym.
- Przekaźnik 4-pinowy najczęściej ma styki 30, 85, 86 i 87.
- Przekaźnik 5-pinowy dodatkowo przełącza obwód przez styk 87a.
- Przed podłączeniem trzeba sprawdzić diagram na obudowie, bo numeracja i wyposażenie dodatkowe mogą się różnić.
Jak czytać symbole przekaźników na schemacie

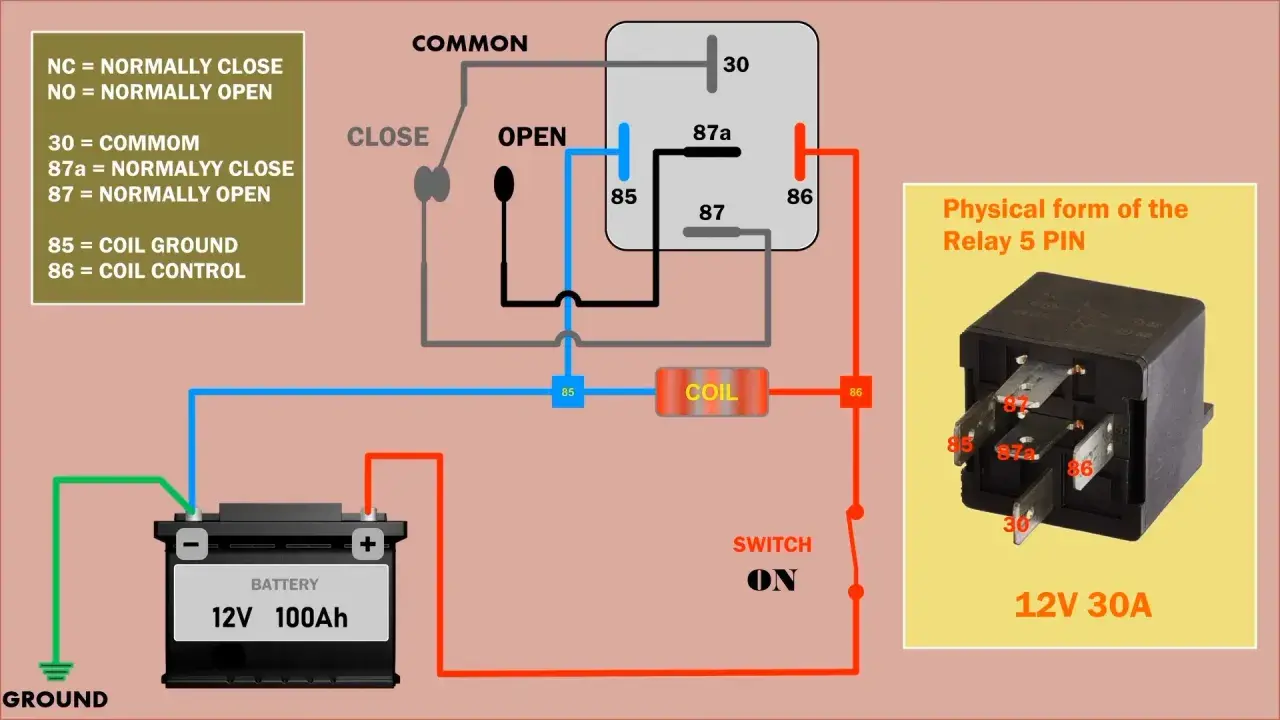

Na schemacie przekaźnik przedstawia się jako połączenie dwóch części. Pierwsza to cewka elektromagnetyczna, czyli element sterujący. Druga to styki, które po zadziałaniu cewki zamykają albo otwierają osobny obwód zasilający odbiornik.
To rozdzielenie jest najważniejszą informacją praktyczną. Włącznik przy kierownicy może podawać niewielki prąd na cewkę, a dopiero styki przekaźnika przekazują większe obciążenie do reflektorów. Dzięki temu delikatny przełącznik nie musi przenosić całego prądu żarówek.
Na rysunku spotkasz najczęściej prostokąt lub symbol cewki oraz ruchomy styk pokazany w pozycji spoczynkowej. Pozycja spoczynkowa oznacza stan bez zasilania cewki, a nie sytuację po włączeniu świateł czy zapłonu.
Styk normalnie otwarty
Symbol NO, czyli normalnie otwarty, pokazuje przerwę między stykiem wspólnym a wyjściem. Po podaniu napięcia na cewkę styk się zamyka i zasila odbiornik. W samochodzie jest to typowy sposób sterowania światłami, klaksonem lub dodatkowym wentylatorem.
Styk normalnie zamknięty
Symbol NC oznacza, że obwód jest zamknięty bez wysterowania cewki. Po jej zasileniu następuje rozłączenie. Takie rozwiązanie wykorzystuje się między innymi do odcinania konkretnego obwodu albo przełączania zasilania między dwoma odbiornikami.
Sam kierunek narysowania symbolu nie ma znaczenia dla działania. Liczy się relacja między stykami i ich numeracja. Schemat może być obrócony lub przedstawiony w innej konwencji, dlatego zawsze porównuję go z oznaczeniami na konkretnym przekaźniku.
Co oznaczają numery 30, 85, 86, 87 i 87a
W instalacjach samochodowych bardzo często stosuje się numerację zgodną z oznaczeniami DIN. Nie jest to jednak powód, by podłączać element wyłącznie na podstawie wyglądu kostki. Najpewniejszym źródłem informacji pozostaje diagram na obudowie albo dokumentacja producenta.
| Numer | Funkcja | Typowe zastosowanie |
|---|---|---|
| 30 | Styk wspólny obwodu mocy | Zasilanie doprowadzone z akumulatora lub skrzynki bezpieczników |
| 85 | Jeden z końców cewki | Często masa sterująca |
| 86 | Drugi koniec cewki | Często plus po włączniku lub sterowniku |
| 87 | Styk normalnie otwarty | Wyjście zasilania odbiornika po wysterowaniu |
| 87a | Styk normalnie zamknięty | Wyjście zasilane w stanie spoczynku |
W typowym przekaźniku 4-pinowym obwód mocy biegnie między zaciskami 30 i 87, natomiast cewka znajduje się między 85 i 86. W wersji 5-pinowej pojawia się dodatkowo 87a, który pozwala przełączyć zasilanie z jednego wyjścia na drugie.
Nie przywiązuję się bezkrytycznie do zasady, że 85 zawsze oznacza masę, a 86 zawsze plus. W zwykłej cewce bez elementów ochronnych zamiana tych końców zazwyczaj nie ma znaczenia. Jeśli jednak przekaźnik ma diodę gaszącą, polaryzacja może być wymagana i błędne podłączenie grozi uszkodzeniem elementu.
Numer 87b albo inne dodatkowe oznaczenia mogą pojawić się w przekaźnikach wielowyjściowych. Ich funkcja zależy od konstrukcji, dlatego nie należy utożsamiać każdego dodatkowego numeru z uniwersalnym standardem.
Najczęściej spotykane układy na schematach samochodowych
Rozpoznanie typu przekaźnika jest łatwiejsze, gdy patrzy się na cały układ, a nie tylko na pojedynczy symbol. Poniższe przykłady obejmują rozwiązania, które najczęściej widzę przy naprawach oświetlenia i dodatkowego osprzętu.
Przekaźnik 4-pinowy do zasilania świateł
W tym układzie zacisk 30 otrzymuje zasilanie przez bezpiecznik, a zacisk 87 przekazuje je do lamp. Styki 85 i 86 służą do sterowania cewką. Po włączeniu przełącznika cewka przyciąga styk i zamyka obwód reflektorów.
To rozwiązanie ogranicza spadki napięcia na długich odcinkach instalacji sterującej. Trzeba jednak pamiętać, że przekaźnik nie zastępuje bezpiecznika. Bezpiecznik montuje się możliwie blisko źródła zasilania, aby chronił przewód w razie zwarcia.
Przekaźnik 5-pinowy przełączny
W stanie spoczynkowym zacisk 30 jest połączony z 87a. Po zasileniu cewki połączenie przechodzi na 87. Taki przekaźnik może na przykład wyłączać światła dzienne i jednocześnie włączać światła mijania, choć dokładny sposób pracy zależy od logiki instalacji.Przekaźnik z rezystorem lub diodą
Na schemacie element ochronny może być narysowany równolegle do cewki. Rezystor ogranicza przepięcie po odłączeniu napięcia, a dioda przewodzi impuls w określonym kierunku. Przekaźnika z diodą nie wolno podłączać odwrotnie, nawet jeśli mechanicznie pasuje do gniazda.
Zdarza się też, że na schemacie przekaźnik wygląda inaczej niż element kupiony w sklepie. Nie musi to oznaczać błędu. Producenci stosują różne uproszczenia graficzne, ale numery pinów i opis funkcji powinny pozwolić potwierdzić zgodność.
Jak sprawdzić przekaźnik przy problemach z oświetleniem
Gdy reflektor nie świeci, nie zaczynam od wymiany przekaźnika. Najpierw sprawdzam żarówkę, bezpiecznik, masę i obecność napięcia. Brak pracy lampy nie oznacza automatycznie uszkodzonego przekaźnika, bo podobny objaw powoduje skorodowane gniazdo, przerwany przewód albo przełącznik zespolony.
- Wyłącz zapłon i odłącz odbiornik, jeśli dostęp do przewodów jest utrudniony.
- Sprawdź bezpiecznik oraz jego gniazdo. Sam bezpiecznik może być dobry, a zasilanie może nie docierać do skrzynki.
- Zmierz napięcie na zacisku 30 względem masy. Powinno odpowiadać napięciu instalacji, zwykle około 12 V przy wyłączonym silniku.
- Sprawdź napięcie na cewce między 85 i 86 podczas włączania funkcji.
- Po wysterowaniu zobacz, czy na zacisku 87 pojawia się napięcie.
- Jeżeli przekaźnik ma 87a, sprawdź, czy po zadziałaniu cewki połączenie z tym stykiem zanika.
Przy pomiarze rezystancji odłączam przekaźnik od instalacji. Cewka często ma rezystancję rzędu kilkudziesięciu do około 150 omów, ale zakres zależy od modelu. Rezystancja bliska zeru sugeruje zwarcie uzwojenia, a nieskończona wartość przerwę.
Pomocny bywa także test akustyczny. Po krótkim podaniu właściwego napięcia na cewkę powinno być słychać wyraźne kliknięcie, lecz sam dźwięk nie potwierdza sprawności styków. Przekaźnik może klikać, a mimo to mieć nadpalone styki i nie przewodzić prądu pod obciążeniem.
Przy diagnostyce świateł drogowych przydaje się również praktyczny opis włączania długich świateł, ponieważ pozwala oddzielić problem z obsługą przełącznika od usterki samego obwodu zasilającego.
Przekaźnik przy modernizacji świateł LED
Wymiana halogenowej żarówki na LED zmienia nie tylko źródło światła, ale czasem także sposób kontroli obciążenia. Sam przekaźnik może działać poprawnie, a mimo to sterownik samochodu zgłosi błąd spalonej żarówki albo powodować migotanie. Układ diagnostyczny pojazdu nie zawsze ocenia LED tak samo jak żarówkę halogenową.
Przy modernizacji sprawdzam trzy rzeczy. Po pierwsze, napięcie i polaryzację na kostce. Po drugie, pobór prądu oraz obciążalność przekaźnika. Po trzecie, miejsce montażu i odprowadzanie ciepła, bo część źródeł LED ma radiator lub wentylator.
Nie warto dokładać przypadkowego rezystora tylko po to, by zniknął komunikat na desce rozdzielczej. Rezystor może pobierać dużo prądu i mocno się nagrzewać. W wielu przypadkach lepszym rozwiązaniem jest element przeznaczony do konkretnego systemu kontroli żarówek albo prawidłowo skonfigurowany moduł.
Przed zakupem sprawdzam również kompatybilność Philips H7 LED z reflektorem i pojazdem. Zgodność elektryczna nie oznacza jeszcze zgodności mechanicznej, prawnej ani poprawnego rozkładu światła.
Przeczytaj również: Niebieska kontrolka temperatury - co oznacza i kiedy reagować?
Dlaczego mocniejszy przekaźnik nie zawsze pomaga
Przekaźnik o większej obciążalności styków może być dobrym wyborem przy dodatkowych lampach, ale nie naprawi zbyt cienkiego przewodu, słabej masy ani źle dobranego bezpiecznika. W instalacji liczy się cały tor prądowy, od akumulatora aż po odbiornik.
Przy większym obciążeniu przewód powinien mieć odpowiedni przekrój, a połączenia muszą być zabezpieczone przed wilgocią. W komorze silnika luźna wsuwka potrafi nagrzewać się bardziej niż sam przekaźnik i po pewnym czasie doprowadzić do stopienia gniazda.
Jak uniknąć błędów przy podłączaniu
Najczęstsza pomyłka polega na zamianie zacisku 30 ze stykiem 87. W efekcie odbiornik może nie otrzymać stałego zasilania albo przekaźnik zacznie pracować w sposób odwrotny od zamierzonego. Drugi częsty błąd to pominięcie bezpiecznika przy modyfikacji instalacji.
- Nie dobieraj przekaźnika wyłącznie po liczbie pinów.
- Nie zwiększaj wartości bezpiecznika, aby „przestał się przepalać”.
- Nie zwieraj przewodów na stałe w miejsce przekaźnika bez wiedzy, jaki obwód omijasz.
- Nie podawaj napięcia na cewkę bez sprawdzenia, czy jest na 12 V, 24 V czy inną wartość.
- Nie testuj elementu z diodą bez uwzględnienia jego polaryzacji.
- Nie montuj przekaźnika w miejscu narażonym na wodę bez odpowiedniej ochrony złącza.
Jeżeli instalacja jest dokładana, opisuję przewody własnymi oznaczeniami i robię zdjęcie przed zamknięciem wiązki. Taka prosta dokumentacja oszczędza czas przy kolejnej naprawie, szczególnie gdy samochód ma dodatkowe światła, sterownik lub hak holowniczy.
Przed pracą odłączam ujemny zacisk akumulatora, jeśli procedura pojazdu na to pozwala. W samochodach z rozbudowaną elektroniką trzeba sprawdzić zalecenia producenta, ponieważ odłączenie zasilania może skasować ustawienia lub wymagać ponownej inicjalizacji wybranych modułów.
Od symbolu na kartce do bezpiecznej naprawy
Najważniejsze jest połączenie trzech informacji: symbolu graficznego, numeru styku i rzeczywistego pomiaru. Sam rysunek pokazuje logikę działania, numeracja wskazuje konkretne wyprowadzenia, a multimetr potwierdza, czy instalacja faktycznie zachowuje się zgodnie ze schematem.
Przy typowym obwodzie oświetlenia zacznij od sprawdzenia 30, potem cewki 85-86 i na końcu wyjścia 87. Jeśli używasz przekaźnika przełącznego, uwzględnij także 87a. Taka kolejność pozwala szybko ustalić, czy problem leży w zasilaniu, sterowaniu, samym elemencie czy przewodzie prowadzącym do lampy.
Dobrze odczytany schemat nie służy tylko do znalezienia usterki. Pomaga też ocenić, czy modernizacja świateł jest wykonana bezpiecznie, czy przewody mają właściwe zabezpieczenie i czy zastosowany przekaźnik rzeczywiście pasuje do instalacji.
