Silnik kręci, ale nie chce zapalić, obrotomierz nagle spada do zera albo zapala się ABS i ESP? Jedną z przyczyn może być czujnik Halla w samochodzie, który przekazuje sterownikowi informacje o położeniu lub prędkości obracających się elementów. Wyjaśniam, jak działa ten podzespół, gdzie się go stosuje, po czym rozpoznać awarię i jak sprawdzić go bez pochopnej wymiany.
Najważniejsze fakty o czujnikach Halla w aucie
- Pomiar pola magnetycznego pozwala określić położenie albo prędkość obrotową elementu.
- Typowy czujnik ma zasilanie, masę i wyjście sygnałowe, ale nie każdy model jest trzyprzewodowy.
- Awaria może powodować problemy z rozruchem, gaśnięcie silnika, błędy ABS lub nierówną pracę.
- Najpewniejszą metodą kontroli sygnału jest oscyloskop, a nie sam pomiar rezystancji.
- Przed wymianą trzeba sprawdzić również wiązki, złącza, szczelinę i koło impulsowe.
Jak działa czujnik Halla i co właściwie mierzy
Czujnik Halla wykorzystuje zjawisko fizyczne, w którym pole magnetyczne wpływa na przepływ prądu w półprzewodniku. Układ elektroniczny zamienia tę zmianę na sygnał, który może odczytać sterownik silnika, moduł ABS albo sterownik skrzyni biegów.
W praktyce czujnik nie mierzy „obrotów” w taki sposób jak klasyczny licznik. Odczytuje przejście zębów, znaczników magnetycznych lub szczelin przed swoją czołową powierzchnią. Każde takie przejście tworzy impuls, a częstotliwość impulsów odpowiada prędkości obrotowej.
Sygnał cyfrowy zamiast delikatnego impulsu analogowego
Najczęściej elektronika czujnika formuje prostokątny sygnał, na przykład w zakresie 0-5 V albo 0-12 V. W niektórych układach wyjście działa jako otwarty kolektor, a sterownik podciąga sygnał do właściwego napięcia. Dlatego sam kolor przewodu lub liczba pinów nie wystarcza do prawidłowej diagnozy.
Typowy element ma przewód zasilający, masowy i sygnałowy, lecz aktywne czujniki prędkości kół mogą korzystać także z układu dwuprzewodowego. Zawsze sprawdzam schemat konkretnego samochodu, ponieważ podanie napięcia na niewłaściwy pin może uszkodzić czujnik albo moduł sterujący.
Hall czy czujnik indukcyjny
Oba rozwiązania służą do wykrywania ruchu, ale ich sposób pracy jest inny. Czujnik indukcyjny wytwarza napięcie dzięki zmianie pola magnetycznego i zwykle nie potrzebuje osobnego zasilania. Czujnik Halla wymaga zasilania, za to może przekazywać stabilny sygnał także przy bardzo małej prędkości lub podczas powolnego obracania.
| Cecha | Czujnik Halla | Czujnik indukcyjny |
|---|---|---|
| Zasilanie | Zwykle wymagane | Zwykle niewymagane |
| Sygnał | Najczęściej cyfrowy, prostokątny | Analogowy, zależny od prędkości |
| Praca przy niskiej prędkości | Bardzo dobra | Słabsza |
| Typowa diagnostyka | Napięcie, przebieg, zasilanie | Rezystancja i amplituda sygnału |
Gdzie znajduje się ten element w samochodzie
Najczęściej spotykam czujniki Halla przy elementach, których położenie musi być znane sterownikowi w czasie rzeczywistym. Ich lokalizacja zależy od konstrukcji auta, dlatego ten sam objaw w dwóch modelach może wynikać z zupełnie innych podzespołów.
Wał korbowy i wałek rozrządu
Czujnik położenia wału korbowego informuje sterownik, kiedy tłoki znajdują się w odpowiednim położeniu. Na tej podstawie ustalane są między innymi moment zapłonu i dawka paliwa. Gdy sygnału brakuje, sterownik często nie pozwala uruchomić silnika, bo nie wie, kiedy wyzwolić zapłon lub wtrysk.
Czujnik wałka rozrządu pomaga rozpoznać fazę pracy poszczególnych cylindrów. Jego usterka nie zawsze unieruchamia auto, ale może powodować dłuższy rozruch, spadek mocy, nierówną pracę i zapisanie błędu synchronizacji.
Układ ABS i pomiar prędkości
W aktywnych czujnikach prędkości kół technologia Halla pozwala modułowi ABS obserwować obrót koła. Dane są wykorzystywane także przez kontrolę trakcji, ESP, system monitorowania ciśnienia pośredniego i czasem przez automatyczną skrzynię biegów.
Uszkodzenie może objawić się zapaleniem kontrolek ABS, ESP lub kontroli trakcji, błędnym wskazaniem prędkości albo nieprawidłowym działaniem systemów asystujących. Problemem bywa sam czujnik, lecz równie często winny jest przewód przy zwrotnicy, zabrudzenie lub uszkodzony pierścień magnetyczny w łożysku.
Inne zastosowania
Czujniki Halla mogą monitorować położenie przepustnicy, pedału przyspieszenia, wałka w skrzyni biegów, silnika elektrycznego lub elementów układu kierowniczego. W samochodach hybrydowych i elektrycznych spotyka się je także przy silnikach trakcyjnych, gdzie liczy się szybka i precyzyjna informacja o położeniu wirnika.
Nie każdy czujnik zamontowany przy kole albo silniku jest czujnikiem Halla. O rodzaju rozwiązania decydują konstrukcja i schemat instalacji, a nie sam wygląd obudowy.
Objawy awarii, których nie warto ze sobą mylić
Objawy zależą od miejsca montażu. Usterka czujnika wału korbowego może całkowicie zatrzymać silnik, natomiast awaria czujnika koła często pozwala normalnie jechać, ale wyłącza część systemów bezpieczeństwa.
- Brak rozruchu albo długie kręcenie rozrusznikiem.
- Gaśnięcie silnika po rozgrzaniu lub podczas dojazdu do skrzyżowania.
- Wahania obrotomierza, przerywanie zapłonu i nierówna praca.
- Kontrolka silnika, ABS, ESP lub kontroli trakcji.
- Brak wskazania prędkości albo nieprawidłowa praca automatycznej skrzyni.
- Tryb awaryjny i ograniczenie mocy.
W praktyce nie traktuję kodu błędu jako wyroku na konkretną część. Komunikat dotyczący „braku sygnału” może oznaczać uszkodzenie przewodu, słabe zasilanie, problem z masą, zbyt dużą szczelinę albo uszkodzone koło impulsowe.
Podobnie jest z kontrolkami na desce. Na przykład niebieska kontrolka temperatury zwykle informuje o zimnym silniku, a nie o awarii czujnika Halla. Jej znaczenie i prawidłową reakcję opisano w materiale o tym, co oznacza niebieska kontrolka temperatury.
Jak sprawdzić czujnik bez zgadywania
Najpierw odczytuję błędy zapisane w sterowniku i sprawdzam dane bieżące. Jeżeli podczas kręcenia rozrusznikiem obroty silnika pozostają na poziomie zera, jest to cenna wskazówka dotycząca sygnału z czujnika wału, choć nadal nie przesądza o przyczynie.
Kontrola zasilania i instalacji
- Wyłącz zapłon i obejrzyj wtyczkę pod kątem wilgoci, oleju oraz zielonego nalotu.
- Sprawdź ciągłość przewodów między czujnikiem a sterownikiem.
- Po włączeniu zapłonu zmierz zasilanie zgodnie ze schematem, najczęściej jest to około 5 V lub napięcie akumulatora.
- Sprawdź masę pod obciążeniem, a nie tylko jej obecność na mierniku.
- Obejrzyj element współpracujący z czujnikiem, czyli zębatkę, tarczę impulsową albo pierścień magnetyczny.
Jeśli obwód jest zasilany przez przekaźnik, przydaje się znajomość oznaczeń przekaźnika samochodowego. Pomiary wykonuję według schematu, ponieważ przypadkowe zwarcie przewodu sygnałowego z zasilaniem może powiększyć problem.

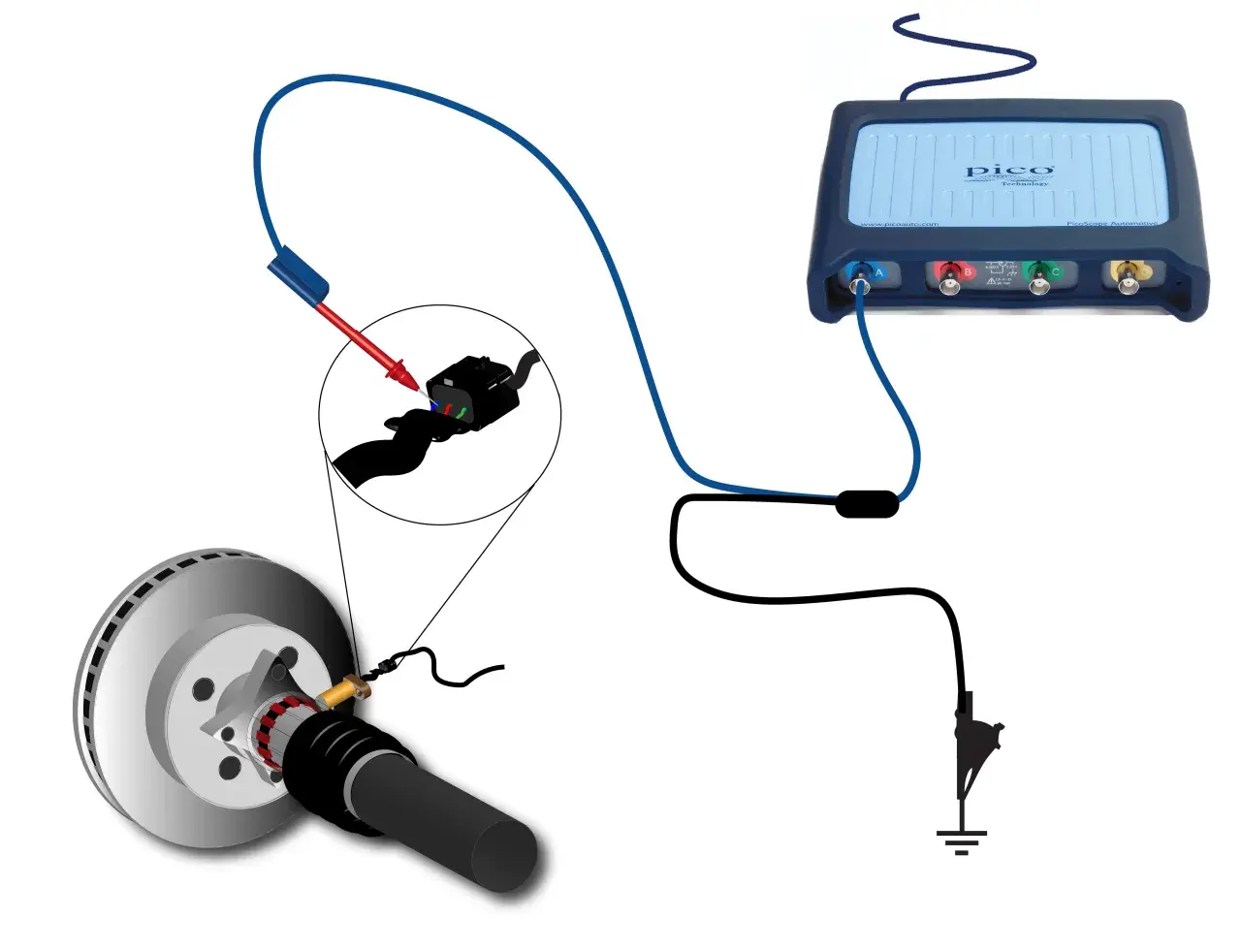

Multimetr a oscyloskop
Multimetr pozwala sprawdzić zasilanie i masę, a w niektórych układach pokaże również zmianę napięcia podczas obracania wałem. Nie zawsze jednak wychwyci krótkie zaniki sygnału. Z mojego punktu widzenia oscyloskop jest najlepszym narzędziem, gdy samochód gaśnie losowo albo błąd pojawia się tylko podczas jazdy.
Prawidłowy przebieg powinien być regularny i zgodny z dokumentacją pojazdu. Brak impulsów, przerwy, zniekształcenia lub niestabilny poziom mogą wskazywać na czujnik, instalację albo element wyzwalający.
Przeczytaj również: Jak włączyć światła pozycyjne i kiedy ich używać?
Czego nie robić podczas pomiaru
Nie zaczynam od pomiaru rezystancji, jeśli mam do czynienia z aktywnym czujnikiem Halla. Wynik „nieskończoność” albo niska rezystancja nie musi oznaczać awarii, ponieważ wewnątrz znajduje się elektronika, a nie prosta cewka.
Nie nakłuwam też izolacji bez potrzeby i nie podaję napięcia „na próbę”. Bezpieczniejszy jest pomiar od strony złącza, z użyciem schematu oraz cienkich sond pomiarowych.
Wymiana, dobór części i realny koszt naprawy
Jeżeli diagnoza potwierdzi usterkę, dobieram część po numerze VIN, numerze OE lub dokładnym numerze katalogowym. Sam kształt wtyczki nie gwarantuje zgodności. Różnice mogą dotyczyć poziomu sygnału, długości przewodu, sposobu mocowania i zakresu temperatury pracy.
| Rodzaj wydatku | Orientacyjny zakres | Od czego zależy |
|---|---|---|
| Diagnostyka komputerowa | 100-250 zł | Zakres pomiarów i typ warsztatu |
| Czujnik zamienny | 50-400 zł | Marka, zastosowanie i jakość wykonania |
| Część OE lub premium | 200-800 zł | Model auta i producent podzespołu |
| Robocizna | 100-300 zł | Dostęp do czujnika i konieczność adaptacji |
| Łożysko lub piasta z pierścieniem ABS | 250-1200 zł | Oś pojazdu, marka i kompletność elementu |
Najtańszy zamiennik nie zawsze jest oszczędnością. W przypadku czujników położenia wału lub elementów ABS słaby sygnał może powrócić po kilku tygodniach, a dodatkowo utrudnić późniejszą diagnostykę. Osobiście wybieram część renomowanego producenta i zachowuję starą dopiero po potwierdzeniu, że nowa działa prawidłowo.
Po montażu trzeba poprawnie poprowadzić przewód, zachować właściwą odległość od ruchomych i gorących elementów oraz oczyścić powierzchnię mocowania. W niektórych samochodach potrzebne jest skasowanie błędów, wykonanie kalibracji albo jazda testowa, podczas której sterownik ponownie nauczy się sygnału.
Jeżeli po wymianie problem nadal występuje, wracam do kontroli koła impulsowego, wiązki i sterownika. Sam czujnik jest tylko jednym ogniwem całego układu, dlatego wymiana bez pomiarów często kończy się niepotrzebnym kosztem.
Co sprawdzić przed zakupem nowego czujnika
Najważniejsza wskazówka jest prosta: nie wymieniaj części wyłącznie na podstawie jednego kodu błędu. Najpierw potwierdź zasilanie, masę, jakość sygnału i stan elementu, który czujnik obserwuje.
- Porównaj numer części z katalogiem producenta lub numerem OE.
- Sprawdź, czy problem pojawia się na zimno, po rozgrzaniu czy tylko przy określonej prędkości.
- Przy awarii ABS obejrzyj także łożysko, pierścień magnetyczny i przewód przy kole.
- Po naprawie wykonaj jazdę próbną i ponownie odczytaj pamięć błędów.
Dobrze zdiagnozowany czujnik Halla nie jest trudnym przeciwnikiem. Najwięcej czasu tracę nie na samą wymianę, lecz na założenie, że każdy błąd sygnału oznacza uszkodzoną część. W samochodowej elektryce dokładny pomiar instalacji zwykle daje więcej niż szybkie kupowanie kolejnych podzespołów.
