Gdy w układzie hamulcowym trzeba rozdzielić jeden przewód na dwa odcinki, niewielki element w kształcie litery T decyduje o szczelności całej instalacji. Dobierając trójnik do przewodów hamulcowych, trzeba sprawdzić nie tylko gwint, lecz także średnicę rurki, typ kielicha, materiał i sposób mocowania. Poniżej pokazuję, jak rozpoznać właściwy wariant, kiedy można wykorzystać go przy naprawie oraz których błędów bezwzględnie unikać.
Właściwy dobór złącza decyduje o bezpieczeństwie hamowania
- Najczęstszy wariant ma trzy gwinty M10x1 i współpracuje z rurką 4,75 lub 4,8 mm.
- Typ kielicha SF albo DF musi odpowiadać gniazdu w złączce i końcówce przewodu.
- Mosiądz dobrze znosi korozję, a stal bywa korzystniejsza tam, gdzie liczy się większa odporność mechaniczna.
- Po montażu konieczne są odpowietrzanie, kontrola wycieku i sprawdzenie twardości pedału.
- Układów ABS i ESP nie należy przebudowywać bez dokumentacji konkretnego pojazdu.
Do czego służy trójnik w układzie hamulcowym
Trójnik łączy trzy odcinki sztywnych przewodów hamulcowych. Najczęściej jeden przewód doprowadza płyn, a dwa pozostałe prowadzą go do osobnych kół albo do dwóch części instalacji. Element nie zwiększa ciśnienia i nie zastępuje rozdzielacza siły hamowania. Jego zadaniem jest pewne, szczelne rozdzielenie obwodu.
Takie złącze spotyka się szczególnie w starszych samochodach, pojazdach użytkowych, maszynach oraz prostych instalacjach bez rozbudowanego modułu ABS. W nowoczesnych autach podobną funkcję może pełnić fabryczny blok hydrauliczny, dlatego uniwersalny produkt nie zawsze będzie właściwym zamiennikiem.
Trójnik a czwórnik
Trójnik ma trzy wyjścia i wystarcza wtedy, gdy jedna linia ma zostać rozdzielona na dwa odcinki. Czwórnik stosuje się przy bardziej rozbudowanym układzie, na przykład gdy trzeba obsłużyć trzy odgałęzienia. Liczba króćców musi wynikać ze schematu instalacji, a nie wyłącznie z tego, co jest dostępne na półce.
W praktyce często wymienia się złącze razem z fragmentami skorodowanych przewodów. Samo wkręcenie nowego elementu w starą, nadgryzioną korozją rurkę zwykle tylko odsuwa problem.
Jak wybrać odpowiedni wariant bez zgadywania
Najpopularniejsze złącza do samochodowych przewodów hamulcowych mają gwint M10x1 i są przeznaczone do rurki o średnicy około 4,75 mm, określanej też jako 3/16 cala. To jednak dopiero początek sprawdzania. Taki sam gwint może występować w elementach przeznaczonych do różnych typów zakończeń przewodu.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Gwint | M10x1, M10x1,25 lub inny wymiar | Decyduje o dopasowaniu nakrętki i głębokości wkręcenia. |
| Średnica rurki | Najczęściej 4,75-4,8 mm, czasem 5 lub 6 mm | Za mała albo za duża rurka nie utworzy prawidłowego połączenia. |
| Typ kielicha | SF, czyli grzybek, albo DF, czyli lejek | Profil musi pasować do gniazda złącza. |
| Liczba i rodzaj portów | Trzy gwinty wewnętrzne lub wariant mieszany | Pozwala uniknąć redukcji i przypadkowych przejściówek. |
| Materiał | Mosiądz, stal ocynkowana albo stal nierdzewna | Wpływa na odporność na korozję i uszkodzenia podczas serwisu. |
| Mocowanie | Otwór montażowy, uchwyt lub brak mocowania | Przewody nie powinny przenosić drgań na złącze. |
Najbezpieczniej odczytać oznaczenia ze starego elementu, zmierzyć rurkę suwmiarką i sprawdzić kształt kielicha. Nie dobieram części wyłącznie po marce samochodu, ponieważ w jednym modelu mogły występować różne wersje hamulców, silniki i modyfikacje instalacji.
SF i DF nie są zamienne

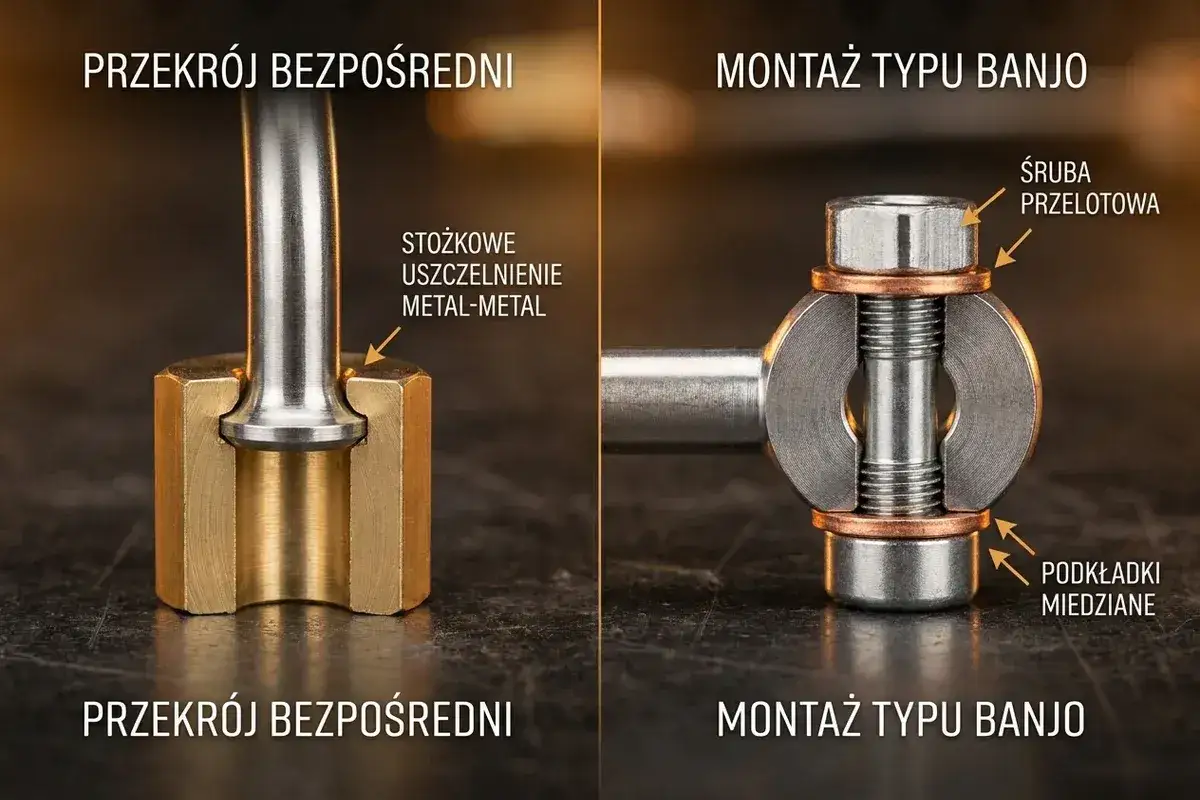

Oznaczenia SF i DF opisują sposób uformowania końcówki przewodu. SF ma profil przypominający grzybek, natomiast DF tworzy kielich o innym kształcie. Gwint może być identyczny, ale niewłaściwy profil powierzchni uszczelniającej spowoduje wyciek albo uszkodzenie złącza.
Nie pomaga tutaj dokręcanie „na siłę”. Jeśli połączenie nie uszczelnia się przy prawidłowym montażu, trzeba sprawdzić końcówkę przewodu i gniazdo, zamiast zwiększać moment dokręcania.
Mosiądz, stal czy gotowy element z uchwytem

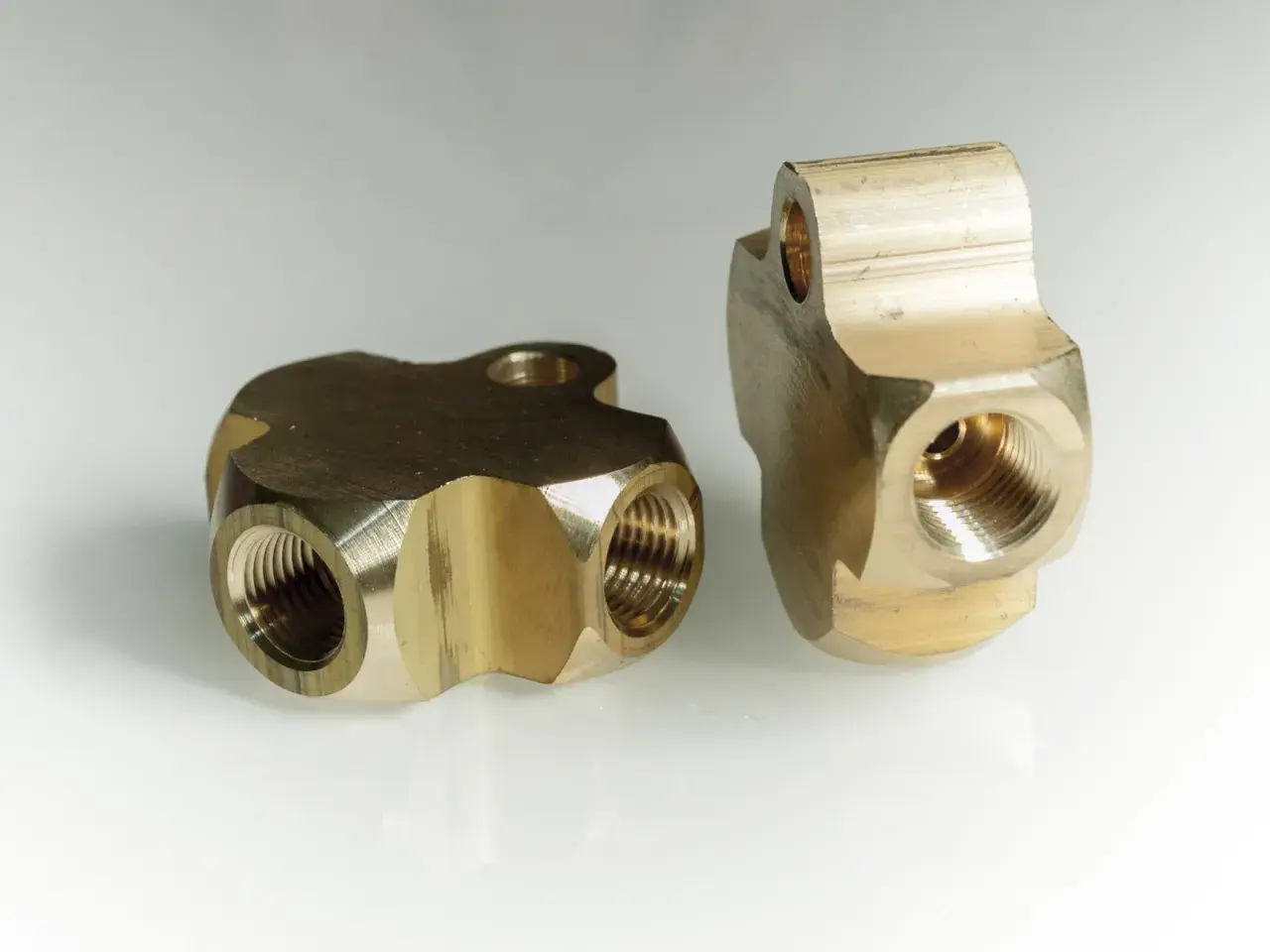

W sprzedaży dominują trójniki mosiężne i stalowe. Mosiądz jest łatwy w obróbce i dobrze radzi sobie z korozją, dlatego często wybieram go przy renowacji starszych pojazdów. Stalowy wariant może lepiej znosić uderzenia i drgania, ale jego powłoka ochronna musi być nienaruszona.
| Wariant | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Mosiężny | Samochody klasyczne, naprawy standardowych instalacji | Może łatwiej ulec odkształceniu przy nadmiernym dokręcaniu. |
| Stalowy | Miejsca narażone na drgania i uszkodzenia mechaniczne | Uszkodzona powłoka szybciej prowadzi do korozji. |
| Z uchwytem | Fabryczne punkty rozdziału przewodów i instalacje narażone na ruch | Trzeba dopasować rozstaw oraz otwór mocujący. |
| Bez uchwytu | Proste naprawy w miejscu, w którym można zastosować osobny wspornik | Nie powinien wisieć swobodnie na przewodach. |
Ceny samego elementu zwykle mieszczą się w przedziale około 17-40 zł za sztukę, choć nietypowe warianty i zestawy mogą kosztować więcej. Nie oszczędzałbym kilku złotych na części bez oznaczeń, jeśli nie wiadomo, jaki ma profil uszczelniający i do jakiej rurki została przeznaczona.
Wymiana krok po kroku i kontrola szczelności
Przy hamulcach liczy się przygotowanie. Potrzebne są klucze do przewodów, odpowiedni przyrząd do formowania końcówek, pojemnik na płyn, nowy płyn zgodny ze specyfikacją auta oraz zaślepki ograniczające jego wypływ. Zwykły płaski klucz często zaokrągla nakrętkę, która jest już osłabiona korozją.
- Porównaj nowy i stary element pod względem gwintów, profilu gniazd, średnicy rurki i sposobu mocowania.
- Oczyść okolice połączeń, aby brud nie dostał się do układu hydraulicznego.
- Odłącz przewody kluczem do rurek i zabezpiecz instalację przed nadmiernym wyciekiem.
- Jeśli końcówka jest skorodowana albo pęknięta, wytnij uszkodzony fragment i wykonaj nowy kielich właściwym narzędziem.
- Wkręć przewody ręcznie na kilka obrotów. Opór od początku może oznaczać krzywo ustawiony gwint.
- Umocuj złącze w uchwycie i dokręć połączenia momentem podanym przez producenta pojazdu lub części.
- Uzupełnij płyn, odpowietrz układ zgodnie z procedurą dla danego auta i sprawdź wszystkie połączenia.
Po naprawie nie wystarczy spojrzeć na złącze przy wyłączonym silniku. Naciskam pedał hamulca przez kilkadziesiąt sekund i obserwuję, czy nie zapada się oraz czy na połączeniach nie pojawia się wilgotny ślad. Każda kropla płynu hamulcowego oznacza problem, nawet jeśli pedał na postoju wydaje się twardy.
Kiedy nie robić tego samodzielnie
Jeżeli nie masz przyrządu do kielichowania, nie rozpoznajesz typu zakończenia albo przewody są skorodowane na większej długości, rozsądniej zlecić pracę warsztatowi. Dotyczy to szczególnie instalacji z ABS, ESP i elektronicznym rozdziałem siły hamowania, gdzie odpowietrzanie może wymagać dodatkowej procedury diagnostycznej.
Przy samochodzie stojącym na podnośniku łatwo przeoczyć przewód, który pęknie dopiero podczas jazdy. Po kontroli statycznej potrzebna jest ostrożna próba na zamkniętym terenie, bez ruchu innych pojazdów, a przy najmniejszych wątpliwościach samochód powinien trafić do serwisu.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów wynika z pozornie drobnych pomyłek. Sam gwint M10x1 nie potwierdza jeszcze, że część pasuje do konkretnego układu.
- Pomylenie SF z DF prowadzi do nieszczelności mimo prawidłowego gwintu.
- Wymiana tylko trójnika przy skorodowanych przewodach przenosi problem na nowe połączenie.
- Zastosowanie zwykłej rurki zamiast przewodu przeznaczonego do hydrauliki hamulcowej obniża bezpieczeństwo.
- Brak uchwytu pozwala przewodom drgać, co z czasem może doprowadzić do pęknięcia.
- Nadmierne dokręcanie może zniszczyć stożek, gwint albo mosiężne gniazdo.
- Użycie taśmy uszczelniającej jest błędem, ponieważ uszczelnienie powstaje na właściwym stożku, a nie na gwincie.
- Samowolna zmiana schematu może zaburzyć działanie korektora siły hamowania lub modułu ABS.
Nie polecam też łączenia przypadkowych elementów z hydrauliki siłowej z częściami samochodowego układu hamulcowego. Podobny wygląd i ten sam wymiar gwintu nie gwarantują zgodności materiałowej, profilu uszczelnienia ani odporności na płyn hamulcowy.
Jak ocenić, czy naprawa ma sens ekonomiczny
Sam trójnik jest tani, ale całkowity koszt naprawy zależy od stanu przewodów i dostępu do miejsca pracy. Przy jednym łatwo dostępnym połączeniu wymiana może być prosta. Jeśli skorodowane są także nakrętki, uchwyty i długie odcinki rurek, kupowanie pojedynczego złącza często tylko rozciąga naprawę w czasie.
| Zakres prac | Co zwykle obejmuje | Praktyczna ocena |
|---|---|---|
| Wymiana samego złącza | Nowy trójnik, czyszczenie, odpowietrzanie | Ma sens przy zdrowych przewodach i łatwym dostępie. |
| Wymiana jednego odcinka | Nowa rurka, dwa kielichy, złącze i kontrola szczelności | Lepsza opcja, gdy korozja jest miejscowa. |
| Wymiana kilku przewodów | Komplet rurek, nowe końcówki, płyn i odpowietrzanie | Najrozsądniejsze przy rozległej korozji. |
| Naprawa układu ABS | Praca przy module, dodatkowa procedura odpowietrzania | Najczęściej wymaga serwisu z odpowiednim wyposażeniem. |
Jeżeli różnica między wymianą jednego przewodu a odnowieniem całej skorodowanej sekcji jest niewielka, wybrałbym drugą opcję. Najdroższa bywa ponowna naprawa po awarii świeżo wymienionego elementu, zwłaszcza gdy uszkodzenie pojawi się w trasie.
Decyzja, która oszczędza czas przy kolejnym serwisie
Przed zakupem zapisz cztery informacje: średnicę rurki, rozmiar gwintu, typ kielicha oraz sposób mocowania. Do zdjęcia starego elementu dołącz oznaczenie modelu auta i informację, czy instalacja ma ABS. Taki komplet danych zwykle wystarcza, aby uniknąć nietrafionej części.
Ja traktuję trójnik jako część układu bezpieczeństwa, a nie zwykłą złączkę hydrauliczną. Jeśli nie da się jednoznacznie potwierdzić dopasowania, lepiej zatrzymać montaż, sprawdzić dokumentację lub skonsultować element z warsztatem. Kilkanaście złotych oszczędności nie uzasadnia ryzyka utraty szczelności hamulców.
