Po wymianie żarówki, montażu dodatkowych świateł albo awarii wentylatora często wystarczy spojrzeć na mały czarny element w skrzynce bezpieczników, by znaleźć przyczynę problemu. Dobre odczytanie oznaczenia przekaźnika pozwala rozpoznać zaciski cewki, zasilania i wyjścia, a także uniknąć kosztownego zwarcia. Poniżej pokazuję, co znaczą numery 30, 85, 86, 87 i 87a, jak rozpoznać typ elementu oraz jak sprawdzić go multimetrem.
Najważniejsze informacje o numeracji przekaźników samochodowych
- 30 to zwykle stałe zasilanie obwodu roboczego.
- 85 i 86 należą do cewki sterującej.
- 87 jest wyjściem załączanym po aktywacji przekaźnika.
- 87a działa jako wyjście normalnie zamknięte w przekaźniku pięciopinowym.
- Numeracja nie zastępuje schematu nadrukowanego na obudowie.

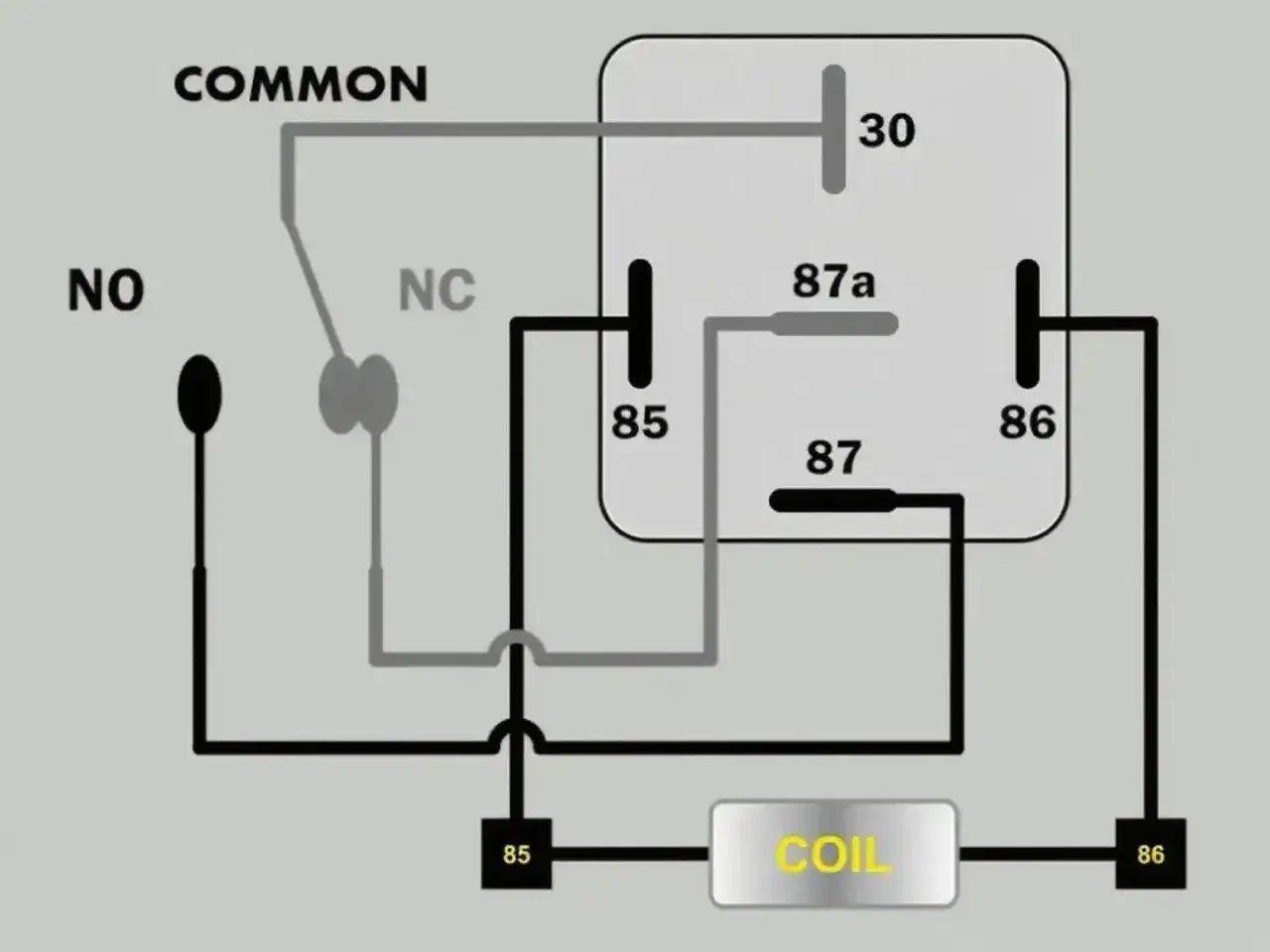

Co naprawdę oznaczają numery 30, 85, 86, 87 i 87a
W samochodach najczęściej spotykam przekaźniki zgodne z numeracją używaną w instalacjach motoryzacyjnych. Numery opisują funkcję zacisku, a nie przypadkową kolejność pinów. Dzięki temu można szybko rozpoznać element nawet wtedy, gdy jego obudowa pochodzi od innego producenta.
| Numer | Funkcja | Typowe podłączenie |
|---|---|---|
| 30 | Styk wspólny obwodu roboczego | Plus z akumulatora, zwykle przez bezpiecznik |
| 85 | Jeden koniec cewki | Najczęściej masa |
| 86 | Drugi koniec cewki | Najczęściej sygnał sterujący lub plus po stacyjce |
| 87 | Styk normalnie otwarty, NO | Wyjście zasilania po załączeniu |
| 87a | Styk normalnie zamknięty, NC | Wyjście zasilania przed załączeniem |
W typowym przekaźniku czteropinowym obwód sterujący tworzą zaciski 85 i 86, a obwód dużego prądu zaciski 30 i 87. Po podaniu napięcia na cewkę styki 30 i 87 zostają połączone, dzięki czemu niewielki prąd z włącznika może sterować odbiornikiem pobierającym znacznie więcej energii.
W modelu pięciopinowym dochodzi zacisk 87a. W stanie spoczynku jest on połączony z 30, natomiast po zadziałaniu cewki połączenie z 87a zanika i pojawia się połączenie z 87. To rozwiązanie wykorzystuje się na przykład do przełączania dwóch trybów pracy albo odcinania jednego obwodu podczas uruchamiania drugiego.
Nie przyjmuję jednak bez sprawdzenia, że 85 zawsze oznacza minus, a 86 plus. Przy zwykłej cewce bez elementu elektronicznego zamiana tych zacisków zazwyczaj nie ma znaczenia. Jeżeli na schemacie znajduje się dioda gasząca, polaryzacja jest już istotna i odwrotne podłączenie może uszkodzić diodę lub bezpiecznik.
Jak odczytać schemat narysowany na obudowie
Sama numeracja pomaga, ale najpewniejszą wskazówką pozostaje mały schemat na obudowie. Pokazuje on, czy przekaźnik ma styki normalnie otwarte, przełączne, rezystor ograniczający przepięcia albo diodę zabezpieczającą cewkę.
Cewka i styki robocze
Na schemacie cewka jest przedstawiona jako symbol uzwojenia połączony z zaciskami 85 i 86. Druga część rysunku pokazuje styki 30, 87 oraz ewentualnie 87a. Linia przerwana oznacza zwykle styk otwarty w spoczynku, a linia ciągła wskazuje połączenie istniejące przed wysterowaniem.
Jeżeli widzę symbol diody równoległej do cewki, sprawdzam biegunowość przed podłączeniem. Wariant z rezystorem jest mniej wrażliwy na kierunek przepływu prądu, ale nadal powinien pracować przy napięciu zgodnym z instalacją, na przykład 12 V w samochodzie osobowym albo 24 V w wielu pojazdach ciężarowych i maszynach.
Dodatkowe numery spotykane w samochodach
Nie każdy przekaźnik ma komplet 30, 85, 86, 87 i 87a. W instalacjach można spotkać również oznaczenia 15 dla plusa po stacyjce, 31 dla masy oraz 50 dla obwodu sterowania rozrusznikiem. Przy reflektorach pojawiają się oznaczenia związane ze światłami mijania i drogowymi, ale ich znaczenie trzeba potwierdzić na konkretnym schemacie pojazdu.
W przekaźnikach z dwoma wyjściami mogą występować dwa zaciski typu 87, czasem opisane jako 87 i 87b. Zwykle są załączane jednocześnie, lecz ich dopuszczalne obciążenie może być określone osobno. To ważne przy zasilaniu kilku żarówek, wentylatorów lub dodatkowych odbiorników.
Przekaźnik czteropinowy czy pięciopinowy
Wybór między czterema a pięcioma pinami nie sprowadza się do liczby nóżek. Decydujące jest to, czy potrzebuję prostego włączania odbiornika, czy przełączania jednego obwodu na drugi.
| Typ | Najczęstsze zaciski | Zastosowanie | Na co uważać |
|---|---|---|---|
| 4-pinowy | 30, 85, 86, 87 | Światła, klakson, wentylator, pompa | Nie ma wyjścia 87a |
| 5-pinowy przełączny | 30, 85, 86, 87, 87a | Przełączanie i odcinanie obwodów | 87 i 87a mają przeciwne działanie |
| 5-pinowy z dwoma wyjściami | 30, 85, 86, 87, 87b | Jednoczesne zasilanie dwóch torów | Trzeba sprawdzić schemat producenta |
Najczęstszy błąd polega na włożeniu przekaźnika pięciopinowego w miejsce czteropinowego bez sprawdzenia układu gniazda. Fizycznie może pasować, ale dodatkowy pin może mieć inną funkcję. Ten sam kształt obudowy nie gwarantuje zgodności elektrycznej.
Przy prostym sterowaniu światłami zwykle wystarcza wersja czteropinowa. Model pięciopinowy ma sens wtedy, gdy potrzebuję styku rozwiernego, na przykład do odcięcia fabrycznego obwodu po załączeniu alarmu lub immobilizera. Nie montowałbym go tylko dlatego, że ma więcej pinów.
Jak dobrać element do świateł i odbiornika
Numeracja zacisków mówi, gdzie podłączyć przewody, ale nie odpowiada na pytanie, jaki prąd może przełączać przekaźnik. Na obudowie trzeba odczytać napięcie cewki, maksymalny prąd styków, rodzaj obciążenia oraz układ pinów.
Obliczenie obciążenia
Dla zwykłych żarówek można oszacować prąd ze wzoru I = P / U. Dwie żarówki halogenowe 55 W w instalacji 12 V pobierają teoretycznie około 9,2 A, choć napięcie podczas pracy silnika jest bliższe 13,5-14,4 V. Przekaźnik o stykach 20 A może wystarczyć, ale przy intensywnej eksploatacji świateł rozsądniej wybrać element o zapasie, na przykład 30 A lub 40 A.
W przypadku lamp LED rachunek bywa mniej oczywisty. Przetwornica w lampie może powodować prąd rozruchowy, czyli krótki, wyższy pobór występujący w chwili włączenia. Dlatego liczę nie tylko moc znamionową, lecz także sprawdzam dane producenta i jakość połączeń.
Przeczytaj również: Ile trwa ładowanie akumulatora samochodowego? Wzór i zasady
Bezpiecznik i przewody
Bezpiecznik montuję możliwie blisko źródła zasilania, zazwyczaj akumulatora. Jego wartość dobieram do obciążenia oraz przekroju przewodu, ponieważ bezpiecznik ma chronić przede wszystkim instalację przed przegrzaniem, a nie zapewniać bezawaryjną pracę za wszelką cenę.
Przy światłach dodatkowych przewody obwodu roboczego powinny być wyraźnie grubsze niż przewody sterujące cewką. Włącznik w kabinie może przekazywać tylko niewielki prąd, a główne obciążenie płynie krótką trasą przez bezpiecznik, zacisk 30, styk 87 i odbiornik.
W praktyce szczególnie pilnuję jakości masy. Zaśniedziała końcówka przy zacisku 85 może dawać objawy uszkodzonego przekaźnika, mimo że sam element działa poprawnie. Przy oświetleniu spadek napięcia na luźnym złączu często widać jako przygasanie lamp albo nagrzewanie kostki.
Jak sprawdzić przekaźnik multimetrem
Do podstawowej diagnostyki wystarczy multimetr, przewody pomiarowe i bezpieczne źródło napięcia zgodnego z opisem elementu. Przed wyjęciem przekaźnika robię zdjęcie jego położenia, a pomiary rezystancji wykonuję wyłącznie przy odłączonym zasilaniu.
- Ustawiam multimetr na pomiar rezystancji i sprawdzam zaciski 85 oraz 86. Cewka powinna mieć skończoną rezystancję, często od około 50 do 200 Ω w typowych przekaźnikach 12 V, ale dokładna wartość zależy od modelu.
- Jeżeli miernik pokazuje przerwę, cewka może być spalona. Wynik bliski zeru sugeruje zwarcie uzwojenia. W obu przypadkach element kwalifikuje się do wymiany.
- W przekaźniku pięciopinowym sprawdzam ciągłość między 30 i 87a w stanie spoczynku. Między 30 i 87 nie powinno być wtedy połączenia.
- Podaję na cewkę napięcie znamionowe przez przewód zabezpieczony bezpiecznikiem. Powinno być słychać wyraźne kliknięcie, a styki 30 i 87 powinny się połączyć.
- Po załączeniu kontroluję, czy połączenie między 30 i 87 ma bardzo małą rezystancję. Wysoki wynik może wskazywać na wypalone lub zabrudzone styki.
Nie traktuję samego kliknięcia jako dowodu sprawności. Cewka może przyciągać zworę, ale zużyte styki nadal będą powodowały spadek napięcia i problemy z pracą świateł. Przy obciążeniu najlepiej zmierzyć napięcie przed i za przekaźnikiem, bo to pokazuje rzeczywistą jakość styku.
Jeśli przekaźnik działa na stole, a w samochodzie nie, sprawdzam gniazdo, masę, bezpiecznik, napięcie sterujące oraz przewód od zacisku 87 do odbiornika. Bardzo często winna jest luźna wsuwka albo wilgoć w skrzynce, nie sam przekaźnik.
Błędy, przez które instalacja nie działa
Najbardziej ryzykowna pomyłka to podanie plusa z akumulatora na niewłaściwy pin bez bezpiecznika. Może skończyć się stopieniem przewodu, uszkodzeniem sterownika albo zwarciem w skrzynce. Zanim cokolwiek zmostkuję, porównuję numerację z rysunkiem na obudowie i schematem samochodu.
- Zamiana 87 z 87a powoduje działanie odbiornika w odwrotnym momencie.
- Brak bezpiecznika zwiększa ryzyko pożaru przewodu przy zwarciu.
- Zły wariant napięciowy, na przykład przekaźnik 24 V w aucie 12 V, może nie zadziałać prawidłowo.
- Za mała obciążalność styków prowadzi do ich grzania i wypalania.
- Odwrotne podłączenie cewki z diodą może spowodować zwarcie obwodu sterującego.
- Wymiana na element o innym rozkładzie pinów może uszkodzić instalację mimo identycznej obudowy.
Nie sugeruję się wyłącznie kolorem przewodów, ponieważ w akcesoryjnych wiązkach producenci stosują różne standardy. Zawsze ważniejszy jest numer zacisku i schemat. Przy fabrycznej instalacji warto dodatkowo sprawdzić dokumentację konkretnego modelu auta, zwłaszcza gdy przekaźnik steruje modułem elektronicznym, a nie prostą żarówką.
Jeżeli w skrzynce widać nadtopione gniazdo, wymiana samego przekaźnika zwykle nie rozwiąże problemu. Najpierw trzeba usunąć przyczynę przeciążenia, poprawić połączenie i ocenić stan przewodów. Nowy element włożony do uszkodowanej kostki może zacząć grzać się ponownie już po kilku minutach.
Jak nie pomylić numeru części z funkcją zacisku
Na obudowie często znajdują się dwa różne rodzaje informacji. Numery 30, 85, 86, 87 i 87a opisują funkcje zacisków, natomiast długi kod producenta identyfikuje konkretny model, napięcie, obciążalność i wykonanie.
Przy zakupie porównuję więc co najmniej cztery parametry: napięcie cewki, liczbę pinów, układ styków oraz maksymalny prąd. Dopiero potem sprawdzam wymiary i sposób mocowania. Sam napis „40 A” nie wystarcza, ponieważ może dotyczyć obciążenia rezystancyjnego, a silnik lub przetwornica świateł stanowią trudniejsze obciążenie.
Moja praktyczna zasada jest prosta: najpierw schemat, później numer katalogowy, na końcu wygląd. Taka kolejność zajmuje chwilę, a skutecznie chroni przed włożeniem podobnego, lecz niezgodnego przekaźnika.
Co sprawdzić przed zamknięciem skrzynki
Przed zakończeniem pracy kontroluję, czy bezpiecznik ma właściwą wartość, przewody są unieruchomione, a styki nie są luźne ani zaśniedziałe. Włączam odbiornik na kilka minut i sprawdzam, czy przekaźnik, kostka oraz przewody nie nagrzewają się nadmiernie.
Jeżeli wszystko działa, ale światła nadal są słabsze niż wcześniej, mierzę napięcie bezpośrednio przy lampie. Sprawny przekaźnik nie naprawi złej masy, zbyt cienkiego przewodu ani zużytego złącza. Numeracja pomaga znaleźć właściwy tor, lecz końcowa diagnoza zawsze obejmuje cały obwód.
Właśnie dlatego oznaczenia traktuję jako mapę instalacji, a nie gotową odpowiedź na każdą awarię. Rozpoznanie zacisków, dobór elementu z zapasem i krótki test multimetrem zwykle wystarczają, by bezpiecznie obsłużyć typowy obwód świateł lub inny odbiornik samochodowy.
