Po przekręceniu kluczyka słychać pojedyncze kliknięcie, ale silnik nie obraca się ani o centymetr? Zanim wymienisz cały rozrusznik, sprawdź elektromagnes, przewody i akumulator. Pokażę, jak sprawdzić elektromagnes rozrusznika multimetrem, lampką kontrolną oraz na stole, a także jak odróżnić jego awarię od problemu z masą, instalacją lub samym silnikiem rozrusznika.
Najkrótsza droga do pewnej diagnozy rozrusznika
- Akumulator powinien mieć około 12,4-12,8 V przed rozruchem.
- Na cienkim przewodzie sterującym podczas próby rozruchu powinno pojawić się napięcie zbliżone do napięcia akumulatora.
- Duży spadek napięcia na stykach automatu wskazuje na wypalone lub zabrudzone styki.
- Pojedyncze kliknięcie nie oznacza automatycznie uszkodzonego elektromagnesu.
- Test na stole wykonuj tylko przy unieruchomionym rozruszniku i właściwym napięciu instalacji.
Jak sprawdzić elektromagnes rozrusznika bez demontażu
W samochodach osobowych stosuje się zwykle instalację 12 V. Elektromagnes, nazywany też automatem rozrusznika, ma za zadanie wysunąć zębnik w stronę koła zamachowego i połączyć akumulator z silnikiem rozrusznika.
Do wstępnej diagnostyki wystarczy multimetr cyfrowy, ewentualnie lampka kontrolna 12 V, szczotka druciana i podstawowe klucze. Sam zaczynam od pomiarów w samochodzie, ponieważ pozwalają sprawdzić cały obwód bez pochopnego wyjmowania rozrusznika.
Najpierw sprawdź akumulator i połączenia
Ustaw multimetr na pomiar napięcia stałego i zmierz napięcie bezpośrednio na klemach akumulatora. Wynik 12,4-12,8 V oznacza zwykle prawidłowo naładowany akumulator, natomiast wartość w okolicach 12 V lub niższa powinna skłonić do jego doładowania przed dalszym testem.
Poproś drugą osobę o przekręcenie kluczyka w pozycję rozruchu i obserwuj napięcie. Jeżeli podczas kręcenia spada ono poniżej około 9,6 V przy temperaturze około 20°C, problemem może być słaby akumulator albo nadmierny pobór prądu przez rozrusznik. W takiej sytuacji test elektromagnesu będzie trudny do interpretacji.
Obejrzyj również klemy, przewód masowy między akumulatorem a nadwoziem oraz połączenie masy silnika. Korozja często wygląda niegroźnie, ale pod obciążeniem potrafi ograniczyć przepływ prądu na tyle, że automat tylko stuka.
Sprawdź cienki przewód sterujący
Na elektromagnesie znajdziesz zwykle dwa duże zaciski i jeden mały zacisk sterujący. Duży zacisk od strony akumulatora ma napięcie cały czas, a na cienkim przewodzie napięcie powinno pojawić się dopiero po ustawieniu kluczyka w pozycji START.
- Czarną sondę podłącz do metalowej części silnika lub solidnej masy.
- Czerwoną sondę przyłóż do cienkiego zacisku elektromagnesu.
- Włącz zapłon i poproś drugą osobę o próbę uruchomienia silnika.
- Odczytaj napięcie tylko przez kilka sekund.
Jeśli pojawia się napięcie zbliżone do napięcia akumulatora, elektromagnes dostaje prawidłowy sygnał sterujący. Brak napięcia nie oznacza jego awarii. Przyczyną może być stacyjka, przekaźnik, immobilizer, czujnik położenia skrzyni, wyłącznik sprzęgła albo przerwany przewód.
W samochodzie z automatyczną skrzynią test wykonuj w pozycji P lub N. Przy skrzyni manualnej wciśnij sprzęgło i zaciągnij hamulec ręczny. Nie zwieraj zacisków przypadkowym śrubokrętem, szczególnie w nowoczesnym aucie z rozbudowaną elektroniką.
Co powiedzą napięcia i spadki pod obciążeniem
Sam pomiar napięcia bez obciążenia bywa mylący. Przewód może pokazywać 12 V, a po włączeniu rozrusznika tracić kontakt przez skorodowane połączenie. Dlatego najwięcej informacji daje pomiar spadku napięcia podczas próby rozruchu.
Pomiar na głównych zaciskach automatu
Przyłóż sondy multimetru do dwóch dużych zacisków elektromagnesu. Jeden jest połączony z dodatnim biegunem akumulatora, drugi prowadzi do silnika rozrusznika. Podczas spoczynku zobaczysz wysoką wartość, ale po przekręceniu kluczyka sprawny automat powinien zmostkować oba zaciski.
Spadek napięcia na zamkniętych stykach powinien być niski. Jako praktyczny punkt kontroli przyjmuje się zwykle poniżej 0,2-0,5 V, choć dokładna wartość zależy od konstrukcji i danych producenta. Jeżeli multimetr pokazuje kilka woltów, styki są prawdopodobnie wypalone, zabrudzone albo elektromagnes nie dociska zwory wystarczająco mocno.
Pomiar przewodu dodatniego i masy
Aby sprawdzić przewód dodatni, przyłóż czerwoną sondę do dodatniej klemy akumulatora, a czarną do zacisku zasilającego rozrusznik. Podczas rozruchu spadek większy niż około 0,5 V sugeruje problem z klemą, przewodem lub połączeniem na zacisku.
Masę sprawdzisz, przykładając jedną sondę do ujemnej klemy akumulatora, a drugą do obudowy rozrusznika. Wynik powinien być możliwie bliski zeru. Wyraźnie wyższa wartość oznacza złą masę silnika, zabrudzone mocowanie albo uszkodzony przewód masowy.
| Wynik pomiaru | Najbardziej prawdopodobna przyczyna |
|---|---|
| Brak napięcia na cienkim przewodzie | Usterka sterowania, przekaźnika, stacyjki lub blokady rozruchu |
| Napięcie jest, ale brak wyjścia na drugi duży zacisk | Uszkodzona cewka lub styki elektromagnesu |
| Wyjście z automatu ma prawidłowe napięcie, lecz rozrusznik nie kręci | Silnik rozrusznika, szczotki, przewód albo masa |
| Duży spadek na przewodzie dodatnim | Korozja, luźna klema lub uszkodzony przewód |
To rozróżnienie oszczędza pieniądze. W praktyce często wymienia się elektromagnes, choć rzeczywistym winowajcą jest akumulator albo przewód masowy, który pod obciążeniem zachowuje się jak dodatkowy opornik.

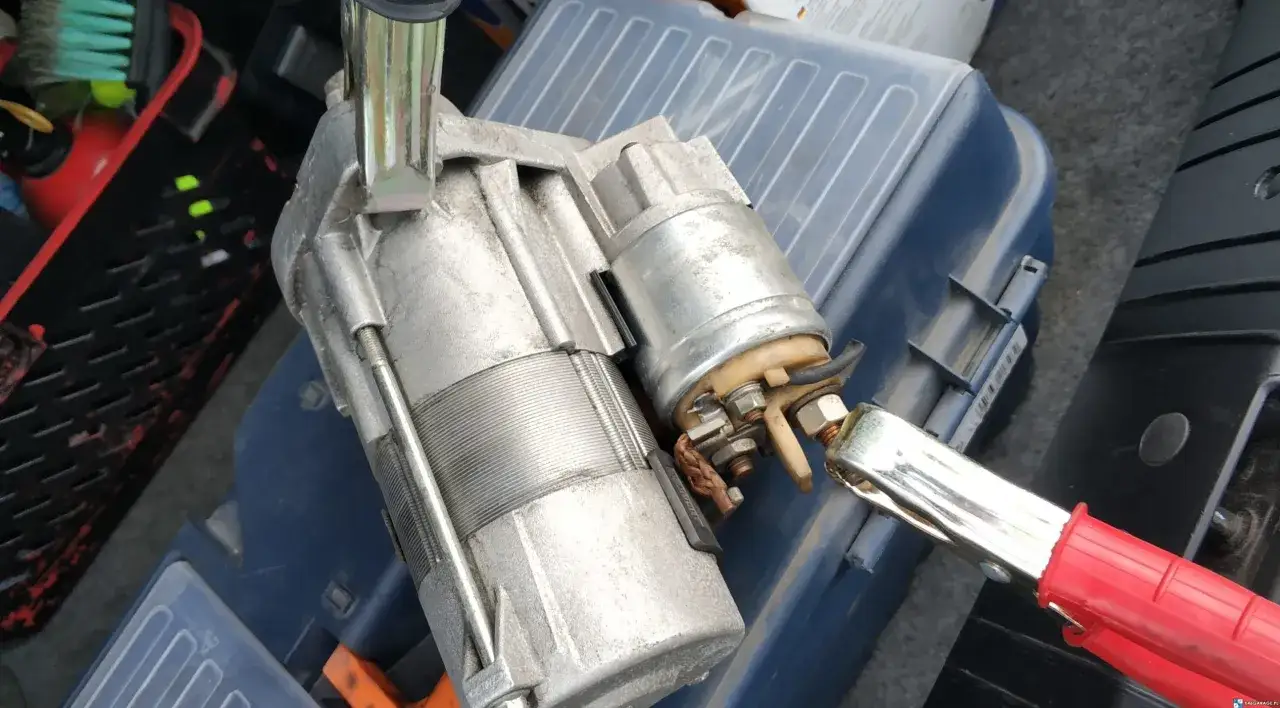

Jak wykonać test elektromagnesu na stole
Demontaż ma sens wtedy, gdy na cienkim zacisku pojawia się prawidłowy sygnał, połączenia są sprawne, a automat nadal nie przekazuje prądu do rozrusznika. Do testu potrzebujesz akumulatora o napięciu zgodnym z rozrusznikiem, przewodów rozruchowych i stabilnego imadła.
- Odłącz akumulator w samochodzie i wymontuj rozrusznik zgodnie z instrukcją dla danego modelu.
- Unieruchom rozrusznik na stole. Nie trzymaj go luźno w dłoniach.
- Połącz minus akumulatora z obudową rozrusznika.
- Plus podłącz do dużego zacisku zasilającego elektromagnesu.
- Na chwilę podaj plus na mały zacisk sterujący.
Sprawny elektromagnes powinien zadziałać zdecydowanie, wysunąć zębnik i połączyć zasilanie z silnikiem rozrusznika. Słabe kliknięcie, brak ruchu albo wyraźne iskrzenie bez załączenia wskazują na uszkodzoną cewkę, zapieczony rdzeń lub wypalone styki.
Jeżeli testujesz cały rozrusznik, pamiętaj, że silnik elektryczny może gwałtownie ruszyć. Zębnik może też obracać się z dużą prędkością, dlatego ręce, ubranie i przewody trzymaj z dala od części ruchomych.
Przeczytaj również: Kontrolka akumulatora świeci podczas jazdy? Sprawdź, co oznacza
Pomiar rezystancji cewki
Rezystancję sprawdzaj przy odłączonym akumulatorze i odpiętym przewodzie sterującym. Nie ma jednej uniwersalnej wartości dla wszystkich automatów, ponieważ różnią się napięciem pracy, budową oraz sposobem prowadzenia masy.
Odczyt OL lub nieskończonej rezystancji zwykle oznacza przerwę w uzwojeniu. Wartość niemal równa zeru może wskazywać zwarcie, ale ostateczną ocenę najlepiej oprzeć na danych konkretnego rozrusznika. Cewka może mieć osobne uzwojenie przyciągające i podtrzymujące, więc pomiar omomierzem nie zawsze zastępuje próbę pod obciążeniem.
Objawy, które łatwo przypisać nie temu elementowi
Odgłos przy uruchamianiu jest ważną wskazówką, ale nie stanowi diagnozy. Ten sam objaw może powodować kilka różnych usterek, dlatego łączę słuch z pomiarem napięcia.
- Brak jakiejkolwiek reakcji może oznaczać brak sygnału sterującego, przerwę w cewce albo rozładowany akumulator.
- Pojedyncze kliknięcie i cisza często wskazuje na słabe styki automatu, rozładowany akumulator, złą masę lub zużyte szczotki rozrusznika.
- Szybkie cykanie zwykle pojawia się wtedy, gdy napięcie akumulatora gwałtownie spada i automat wielokrotnie rozłącza oraz załącza obwód.
- Praca rozrusznika bez zazębienia kieruje uwagę na zębnik, sprzęgiełko jednokierunkowe lub mechanizm wysuwu.
- Zgrzyt przy rozruchu może wynikać z uszkodzonego koła zamachowego albo niepełnego zazębienia, a nie z samej cewki.
Nie lekceważ także usterki, która występuje tylko rano albo po rozgrzaniu silnika. Styki elektromagnesu i szczotki mogą działać poprawnie na zimno, a po wzroście temperatury tracić kontakt. W takich przypadkach szczególnie przydatny jest pomiar podczas rzeczywistej próby rozruchu.
Kiedy naprawiać automat, a kiedy szukać dalej
Jeżeli sygnał sterujący dociera do elektromagnesu, akumulator jest sprawny, a na głównych stykach występuje duży spadek napięcia, wymiana lub regeneracja automatu ma uzasadnienie. W niektórych rozrusznikach można wymienić same styki i zworę, w innych bardziej opłacalna będzie wymiana całego elementu.
Gdy napięcie po stronie wyjściowej automatu jest prawidłowe, a silnik nadal nie obraca wałem, nie kupowałbym od razu nowego elektromagnesu. Wtedy sprawdzenia wymagają szczotki, komutator, tulejki, uzwojenie silnika oraz przewód masowy.
Przy sporadycznych problemach dobrze jest oczyścić i dokręcić wszystkie połączenia, ale nie traktować tego jako pewnej naprawy. Jeśli zaciski są nadpalone, przewód elastyczny przy automacie jest przegrzany albo obudowa nosi ślady przegrzania, czyszczenie może pomóc tylko na krótko.
W maszynach roboczych i pojazdach z instalacją 24 V nie wolno wykonywać prób źródłem 12 V ani odwrotnie. Napięcie testowe, sposób podłączenia i wartości graniczne zawsze muszą odpowiadać konkretnemu rozrusznikowi.
Jeden pomiar, który często oszczędza wymiany na chybił trafił
Najrozsądniejsza kolejność wygląda tak: najpierw akumulator, potem klemy i masa, później cienki przewód sterujący, a dopiero na końcu styki elektromagnesu i sam rozrusznik. Taka ścieżka pozwala oddzielić usterkę elementu od problemu w instalacji.
Jeśli na zacisku sterującym jest napięcie, automat wyraźnie klika, ale między jego dużymi zaciskami pojawia się wysoki spadek, podejrzewaj styki. Jeżeli napięcie na wyjściu jest prawidłowe, a rozrusznik nie pracuje, kieruj diagnostykę w stronę silnika rozrusznika i jego masy. Nie wymieniaj części, dopóki pomiar nie pokaże, w którym miejscu znika prąd.
