Otwierasz maskę, widzisz przewody, osłony i kilka metalowych elementów, ale nie wiesz, który z nich odpowiada za doładowanie silnika? Turbosprężarka zwykle znajduje się przy kolektorze wydechowym, choć dokładne położenie zależy od konstrukcji jednostki. Poniżej pokazuję, jak ją znaleźć, po czym rozpoznać i czego nie pomylić z innymi elementami silnika.
Najważniejsze informacje o położeniu turbosprężarki
- Turbosprężarka jest zwykle przykręcona do kolektora wydechowego.
- Może znajdować się z przodu, z tyłu albo z boku silnika, zależnie od modelu auta.
- Rozpoznasz ją po metalowej obudowie przypominającej ślimak, przewodach dolotowych i osłonie termicznej.
- Grube przewody prowadzą zwykle do intercoolera, a drugi kanał łączy urządzenie z wydechem.
- Oględziny wykonuj wyłącznie na zimnym silniku, ponieważ obudowa może rozgrzać się do bardzo wysokiej temperatury.
Gdzie znajduje się turbina w samochodzie
W potocznym języku mówi się „turbina”, ale poprawna nazwa całego podzespołu to turbosprężarka. Montuje się ją najczęściej bezpośrednio przy kolektorze wydechowym, czyli elemencie, który zbiera spaliny z cylindrów i kieruje je do układu wydechowego.
Najprościej szukać jej w miejscu, gdzie spotykają się dwa obiegi. Z jednej strony dochodzą metalowe przewody spalinowe, a z drugiej wychodzą grube przewody powietrza prowadzące do intercoolera lub kolektora dolotowego. Właśnie dlatego turbosprężarka nie znajduje się przy filtrze powietrza, choć łączy się z nim przewodem.
W zależności od modelu może być umieszczona od strony chłodnicy, przy grodzi oddzielającej silnik od kabiny albo nisko przy bloku. W silnikach poprzecznych przestrzeń jest ograniczona, więc urządzenie bywa częściowo zasłonięte kolektorem, osłoną termiczną lub innymi elementami.
Dlaczego nie ma jednej uniwersalnej lokalizacji
Producenci układają osprzęt pod maską tak, aby skrócić drogę spalin i powietrza, zapewnić chłodzenie oraz zmieścić katalizator, filtr DPF lub układ EGR. Dlatego w dwóch samochodach z podobnym silnikiem turbosprężarka może być zamontowana po przeciwnych stronach jednostki.
W praktyce najważniejsza zasada jest prosta: podążaj za kolektorem wydechowym, a nie za rurą od filtra powietrza. Kolektor doprowadza spaliny do części turbinowej, która napędza wirnik sprężarki odpowiedzialny za wtłaczanie większej ilości powietrza do silnika.Jak rozpoznać turbosprężarkę pod maską

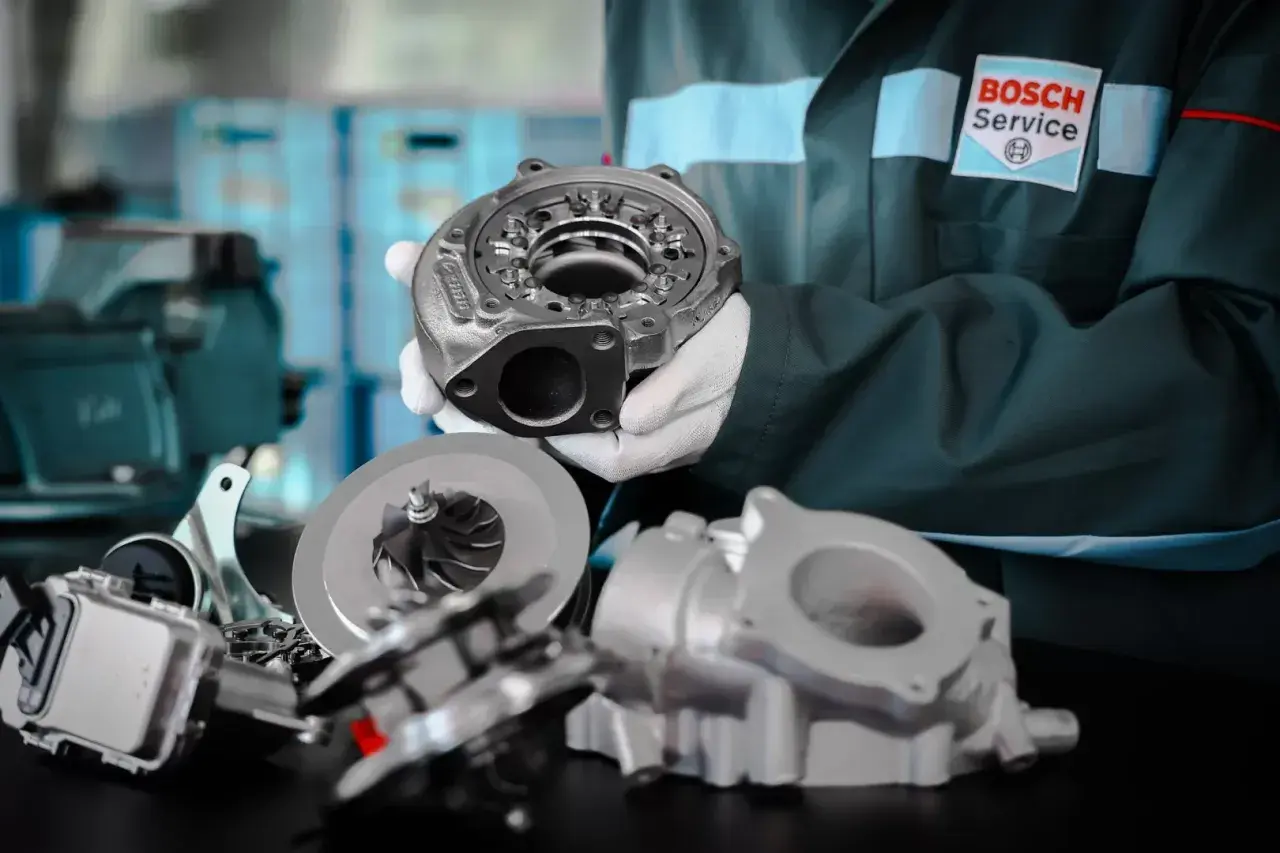

Typowa turbosprężarka ma dwie połączone ze sobą obudowy. Jedna pracuje w strumieniu spalin, a druga spręża powietrze dolotowe. Z zewnątrz najczęściej przypomina niewielką metalową muszlę lub dwie zaokrąglone części połączone centralnym korpusem.
Podczas oględzin zwróć uwagę na kilka charakterystycznych elementów:
- metalową obudowę przy kolektorze wydechowym, często pokrytą osłoną termiczną,
- gruby przewód doprowadzający powietrze z filtra,
- przewód ciśnieniowy wychodzący w stronę intercoolera,
- cienkie przewody olejowe doprowadzające i odprowadzające olej,
- siłownik sterujący zaworem upustowym lub kierownicami spalin,
- połączenie z rurą wydechową, katalizatorem albo filtrem cząstek stałych.
W wielu nowszych samochodach widoczna jest głównie czarna osłona termiczna, a sama obudowa pozostaje schowana. Nie próbuję jej zdejmować tylko po to, aby potwierdzić obecność turbo. Wystarczy prześledzić przewody i sprawdzić oznaczenia silnika, ponieważ demontaż osłony na zimno również może skończyć się uszkodzeniem mocowań.
| Element | Co wskazuje | Gdzie prowadzi |
|---|---|---|
| Kolektor wydechowy | Doprowadza gorące spaliny | Do części turbinowej |
| Gruby przewód dolotowy | Doprowadza powietrze do sprężarki | Z filtra powietrza |
| Przewód ciśnieniowy | Przenosi sprężone powietrze | Do intercoolera lub kolektora ssącego |
| Siłownik turbo | Steruje ciśnieniem doładowania | Do obudowy turbosprężarki |
Położenie zależy od rodzaju silnika i konstrukcji auta
W silnikach Diesla turbosprężarka jest bardzo częsta, ale sama obecność silnika wysokoprężnego nie gwarantuje identycznego układu pod maską. W starszych konstrukcjach zwykle łatwiej ją zauważyć, natomiast w nowszych jednostkach może być zintegrowana z kolektorem wydechowym i ukryta blisko głowicy.
W silniku benzynowym zasada montażu jest taka sama, choć temperatura spalin bywa wyższa, dlatego osłony cieplne i izolacja przewodów mają szczególne znaczenie. W niektórych konstrukcjach kolektor oraz turbosprężarka znajdują się od strony kabiny, co poprawia długość drogi spalin, ale utrudnia dostęp serwisowy.
Najczęstsze warianty montażu
| Układ | Typowe położenie | Co może utrudniać dostęp |
|---|---|---|
| Silnik rzędowy | Przy jednej stronie głowicy, przy kolektorze wydechowym | Osłony, przewody i filtr cząstek stałych |
| Silnik poprzeczny | Od strony chłodnicy albo grodzi | Mała przestrzeń między silnikiem a nadwoziem |
| Silnik V | Przy jednym lub obu rzędach cylindrów | Dwie turbosprężarki albo układ twin-turbo |
| Turbo zintegrowane z kolektorem | Bardzo blisko głowicy | Wspólna obudowa i trudne rozróżnienie elementów |
W silnikach V mogą występować dwie turbosprężarki, po jednej dla każdego rzędu cylindrów, albo układ, w którym oba urządzenia pracują według określonego schematu. Z kolei oznaczenie „twin-scroll” nie musi oznaczać dwóch turbin. Często chodzi o jedną turbosprężarkę z podzielonymi kanałami doprowadzającymi spaliny.
Spotykam też pomyłkę dotyczącą samochodów z kompresorem mechanicznym. Kompresor może wyglądać podobnie pod względem funkcji, ale jest napędzany paskiem lub silnikiem elektrycznym, a nie spalinami. Nie szukaj go więc przy kolektorze wydechowym, bo zwykle znajduje się przy układzie napędu osprzętu.

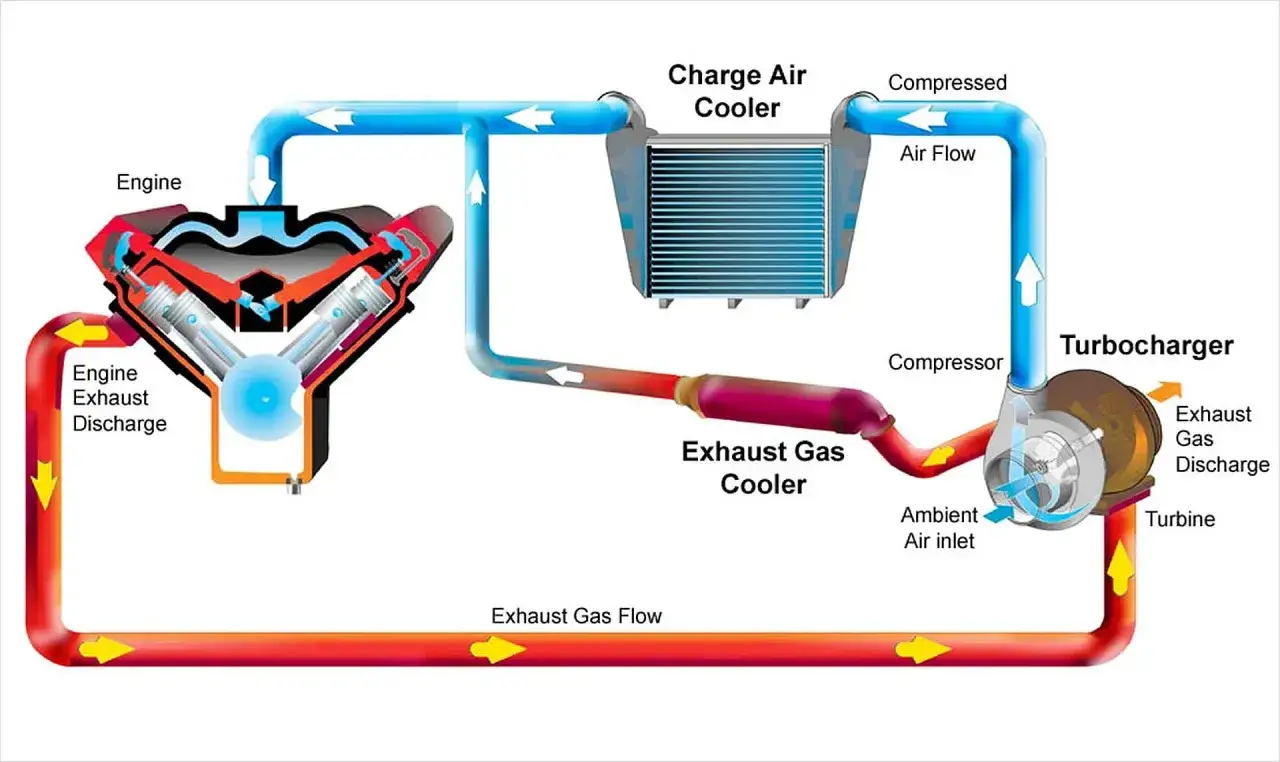

Jak przebiega droga spalin i powietrza
Znajomość przepływu pomaga znaleźć podzespół szybciej niż oglądanie każdego elementu po kolei. Spaliny opuszczają cylindry i trafiają do kolektora wydechowego. Stamtąd kierowane są na wirnik turbiny, który przez wspólny wał napędza wirnik sprężarki.
Po stronie dolotowej powietrze płynie z filtra do sprężarki, gdzie zostaje sprężone. Następnie trafia przez intercooler, czyli chłodnicę powietrza doładowującego, a potem do kolektora dolotowego i cylindrów.
- Filtr powietrza oczyszcza powietrze zasysane przez silnik.
- Sprężarka turbosprężarki zwiększa jego ciśnienie.
- Intercooler obniża temperaturę sprężonego powietrza.
- Kolektor dolotowy rozdziela powietrze między cylindry.
- Spaliny napędzają turbinę i są kierowane dalej do katalizatora lub filtra DPF.
Jeśli znajdziesz intercooler, możesz prześledzić gruby przewód biegnący od niego do silnika. Drugi przewód prowadzi w stronę turbosprężarki. To dobry sposób w samochodach, w których urządzenie jest schowane nisko i niewidoczne z góry.
Nie każdy intercooler znajduje się z przodu auta. Czasem montuje się go nad silnikiem, pod maską, a powietrze doprowadza przez specjalny wlot. Sama chłodnica nie jest jednak turbosprężarką, tylko elementem współpracującym z układem doładowania.
Jak sprawdzić obecność turbo bez demontażu
Najbezpieczniej zacząć od instrukcji obsługi, oznaczenia jednostki napędowej albo danych technicznych konkretnej wersji. To ważne, ponieważ ten sam model samochodu może występować z silnikiem wolnossącym, turbodoładowanym, hybrydowym lub z różnymi wariantami mocy.
Pod maską wykonaj wyłącznie oględziny. Szukaj połączenia kolektora wydechowego z metalową obudową, przewodu dolotowego oraz przewodów olejowych. Nie uruchamiaj silnika z odłączonym przewodem dolotowym, nie wkładaj palców w okolice wirnika i nie dotykaj elementów bezpośrednio po jeździe.
Przeczytaj również: Przepływomierz w samochodzie - za co odpowiada i jak go sprawdzić?
Co może zdradzać problem z turbosprężarką
Sama lokalizacja nie pozwala ocenić stanu urządzenia. Niepokój mogą budzić gwizd, wyraźny spadek mocy, dymienie, zwiększone zużycie oleju albo olej pojawiający się w przewodach dolotowych. Pojedynczy objaw nie przesądza jednak o awarii, bo podobne symptomy wywołują nieszczelności, zawór EGR, przepływomierz, filtr DPF lub uszkodzenie sterowania doładowaniem.W praktyce najczęściej zaczynam od kontroli szczelności przewodów i opasek, zanim podejrzę samą turbosprężarkę. Pęknięty przewód intercoolera potrafi dawać wrażenie, że turbo przestało działać, a jego usunięcie jest znacznie prostsze niż regeneracja podzespołu.
Jeżeli pojawia się metaliczny hałas, intensywne dymienie lub szybki ubytek oleju, dalsza jazda może powiększyć uszkodzenia. W takim przypadku potrzebna jest diagnostyka warsztatowa, a nie próba ręcznego poruszania wirnikiem bez odpowiedniej wiedzy.
Co zapamiętać przed zajrzeniem pod maskę
Najkrótsza odpowiedź brzmi tak: turbosprężarki szukaj przy kolektorze wydechowym, zwykle w miejscu połączonym z grubymi przewodami dolotowymi i rurą wydechową. Jej dokładne położenie może być z przodu, z tyłu, z boku albo nisko pod silnikiem.
Jeśli widzisz tylko osłonę termiczną, nie oznacza to, że samochód nie ma turbo. W wielu współczesnych konstrukcjach urządzenie jest częściowo ukryte. Najpewniejsze rozpoznanie daje połączenie oględzin z informacją o konkretnym kodzie silnika, a nie samo podobieństwo elementu do metalowej „muszli”.
Do szybkiej kontroli wystarczy zimny silnik, dobre światło i ostrożne prześledzenie przewodów. Nie demontuj osłon ani przewodów bez potrzeby, bo poprawna lokalizacja turbosprężarki nie wymaga ingerencji w układ dolotowy ani wydechowy.
