Gdy silnik z turbodoładowaniem nagle traci moc, zaczyna głośno świstać albo kopci, łatwo zrzucić winę na samą turbosprężarkę. Odpowiedź na pytanie, jak działa turbosprężarka, pozwala lepiej zrozumieć, skąd bierze się dodatkowa moc, jaką rolę pełnią spaliny, intercooler i układ regulacji oraz które objawy naprawdę wymagają szybkiej kontroli.
Turbosprężarka wykorzystuje energię spalin, aby dostarczyć silnikowi więcej powietrza
- Dwa wirniki są połączone wspólnym wałem. Turbina napędzana spalinami rozpędza sprężarkę po stronie dolotowej.
- Więcej powietrza oznacza większą ilość tlenu w cylindrze, a więc możliwość spalenia większej dawki paliwa.
- Intercooler schładza sprężone powietrze i zwiększa jego gęstość przed podaniem do silnika.
- Wastegate lub zmienna geometria ograniczają doładowanie i chronią silnik przed przeładowaniem.
- Olej, filtr powietrza i drożny wydech mają bezpośredni wpływ na trwałość całego układu.

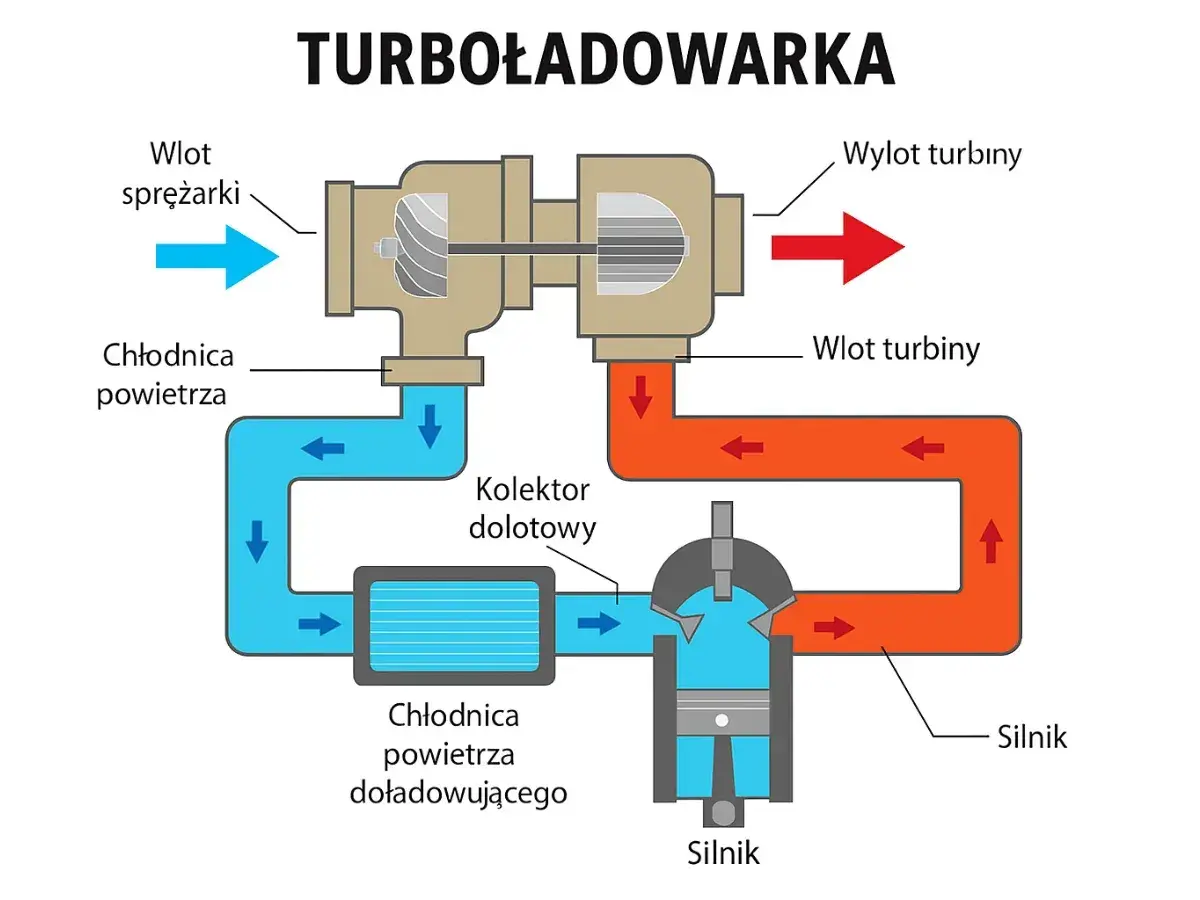

Co dzieje się w turbosprężarce krok po kroku
Najprościej mówiąc, urządzenie odzyskuje część energii, która normalnie uciekłaby z silnika razem ze spalinami. Gazy wylotowe trafiają na wirnik turbiny, wprawiają go w ruch, a ten przez wspólny wał napędza wirnik sprężarki po stronie dolotu.
Sprężarka zasysa powietrze przez filtr, zwiększa jego ciśnienie i kieruje je do kolektora dolotowego. Dzięki temu do cylindra może trafić więcej tlenu niż w silniku wolnossącym o tej samej pojemności. Sterownik silnika dobiera do tej ilości powietrza odpowiednią dawkę paliwa.
- Silnik spala mieszankę paliwowo-powietrzną.
- Gorące spaliny opuszczają cylindry i płyną do obudowy turbiny.
- Strumień spalin rozpędza koło turbiny.
- Wspólny wał przekazuje napęd na koło kompresji.
- Sprężarka wtłacza większą masę powietrza do układu dolotowego.
- Chłodniejsze, gęstsze powietrze trafia do cylindrów, gdzie może zostać połączone z większą dawką paliwa.
Właśnie dlatego turbo nie dodaje mocy za pomocą paliwa samo w sobie. Ono przede wszystkim zwiększa masę powietrza dostarczanego do silnika. Dopiero właściwe połączenie powietrza, dawki paliwa, kąta zapłonu lub początku wtrysku oraz temperatury spalania daje realny efekt.
W silniku Diesla większa ilość powietrza pozwala zwiększyć dawkę oleju napędowego bez nadmiernego zadymienia. W silniku benzynowym sterownik musi dodatkowo pilnować składu mieszanki, spalania stukowego i temperatury spalin. To dlatego proste zwiększenie ciśnienia doładowania nie jest bezpieczną metodą podnoszenia mocy.

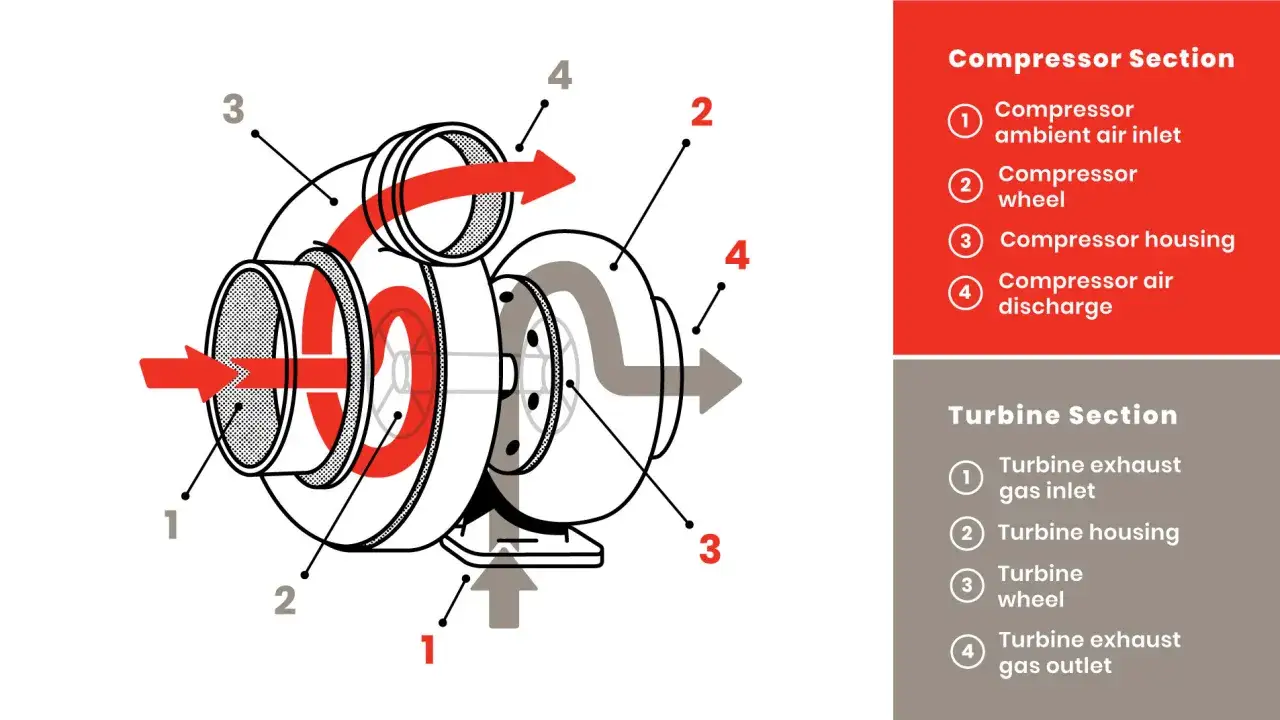

Z czego składa się układ turbodoładowania
Sama turbosprężarka jest tylko centralnym elementem większego układu. Zwykle znajdziemy w nim stronę wydechową, stronę dolotową, przewody olejowe, intercooler, czujniki oraz elementy sterujące. Awaria któregokolwiek z tych podzespołów może dawać objawy przypominające uszkodzenie turbiny.
| Element | Rola | Co może się stać przy problemie |
|---|---|---|
| Koło turbiny | Odbiera energię spalin i napędza wał | Spadek mocy, hałas, przegrzewanie |
| Wał i łożyskowanie | Łączą oba wirniki i umożliwiają ich szybki obrót | Zużycie, drgania, wyciek oleju |
| Koło kompresji | Spręża powietrze zasysane przez silnik | Słabe doładowanie, świst, uszkodzenia od ciał obcych |
| Obudowa turbiny i sprężarki | Kieruje przepływem spalin i powietrza | Nieszczelności, pęknięcia, utrata ciśnienia |
| Intercooler | Schładza powietrze po sprężeniu | Wyższa temperatura dolotu i mniejsza gęstość powietrza |
| Wastegate lub łopatki VTG | Regulują ilość energii kierowanej na turbinę | Przeładowanie, niedoładowanie, tryb awaryjny |
Wirniki pracują w bardzo trudnych warunkach. W zależności od konstrukcji mogą osiągać około 100 000-300 000 obr./min, a temperatura spalin w nowoczesnych silnikach benzynowych może przekraczać 900-1000°C. Z tego powodu nawet drobne zanieczyszczenie oleju albo mały fragment uszkodzonego filtra powietrza potrafi wyrządzić poważne szkody.
Dlaczego intercooler ma znaczenie
Sprężanie powietrza podnosi nie tylko jego ciśnienie, ale również temperaturę. Gorące powietrze jest mniej gęste, dlatego po sprężarce trafia zwykle do chłodnicy powietrza doładowującego, czyli intercoolera.
Po schłodzeniu w tej samej objętości mieści się więcej tlenu. W praktyce oznacza to stabilniejszą pracę, lepszą odporność na spalanie stukowe w benzynie i większy potencjał mocy. Intercooler nie zwiększa ciśnienia samodzielnie, a jego zadaniem jest poprawa warunków, w których sprężone powietrze trafia do cylindrów.
Jak turbo utrzymuje właściwe ciśnienie doładowania
Bez regulacji turbosprężarka zwiększałaby prędkość wraz ze wzrostem ilości spalin. Ciśnienie mogłoby wtedy przekroczyć bezpieczny poziom dla tłoków, zaworów, uszczelki głowicy i samego układu dolotowego. Dlatego sterownik silnika stale porównuje wartości z czujników z zapisanym modelem pracy.
Wastegate w prostszych układach
Wastegate to zawór upustowy, który kieruje część spalin obok wirnika turbiny. Kiedy doładowanie zbliża się do ustalonej wartości, zawór otwiera obejście i ogranicza energię napędzającą turbo.
Rozwiązanie jest stosunkowo proste i trwałe, ale część energii spalin zostaje pominięta. W wielu nowoczesnych konstrukcjach zawór jest sterowany elektrycznie, pneumatycznie albo przez siłownik podciśnieniowy. Nieszczelny przewód podciśnienia lub zacinający się mechanizm może wywołać dokładnie takie objawy jak uszkodzona turbosprężarka.
Zmienna geometria VTG i VNT
W turbosprężarce ze zmienną geometrią wokół wirnika znajdują się ruchome łopatki kierujące. Przy małym przepływie spalin zmniejszają przekrój kanałów, dzięki czemu spaliny przyspieszają i szybciej rozpędzają turbinę. Przy wysokich obrotach łopatki otwierają się, aby nie powodować nadmiernego oporu po stronie wydechowej.
To rozwiązanie poprawia reakcję silnika przy niskich obrotach i ogranicza turbodziurę, ale ma więcej elementów podatnych na zanieczyszczenie. W dieslach problemem bywa zapieczenie łopatek przez nagar, szczególnie przy jeździe na krótkich odcinkach i częstym poruszaniu się z małym obciążeniem.
Nie każda konstrukcja ze zmienną geometrią działa identycznie. Współczesne silniki benzynowe również korzystają z VTG, choć wymagają materiałów i chłodzenia odpornych na wyższe temperatury. Zmienna geometria może współpracować z wastegate, dlatego obecność jednego rozwiązania nie zawsze wyklucza drugie.
Przeczytaj również: Zapchany katalizator - objawy, przyczyny i diagnostyka
Co dzieje się po nagłym zamknięciu przepustnicy
W silniku benzynowym po odjęciu gazu przepustnica może zamknąć drogę dla sprężonego powietrza, podczas gdy wirnik kompresora nadal się obraca. Wtedy stosuje się zawór upustowy lub recyrkulacyjny, nazywany blow-off albo diverter valve.
Jego zadaniem jest rozładowanie nadciśnienia lub skierowanie powietrza z powrotem przed sprężarkę. Chroni to układ przed falowaniem przepływu i przeciążeniem wirnika. Charakterystyczny głośny dźwięk zaworu nie świadczy sam w sobie o większej mocy.
Stała geometria, VTG czy elektryczne wsparcie
Różne rodzaje doładowania realizują ten sam cel, ale inaczej rozkładają kompromis między szybkością reakcji, trwałością i kosztem. Ja przy ocenie konkretnego rozwiązania patrzę przede wszystkim na zakres obrotów, temperaturę pracy i przeznaczenie silnika, a nie na samą nazwę technologii.
| Rozwiązanie | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| Stała geometria z wastegate | Prosta budowa i łatwiejszy serwis | Wyraźniejsza turbodziura i węższy zakres optymalnej pracy | Proste silniki benzynowe, starsze diesle, maszyny robocze |
| VTG lub VNT | Szybsza reakcja i lepszy moment przy niskich obrotach | Wrażliwość na nagar i bardziej złożony mechanizm | Nowoczesne diesle oraz wybrane silniki benzynowe |
| Układ twin-scroll | Lepsze wykorzystanie impulsów spalin | Większe wymagania konstrukcyjne kolektora i turbiny | Silniki benzynowe nastawione na szybką reakcję |
| E-turbo lub elektryczne wsparcie | Bardzo szybkie budowanie ciśnienia | Wyższy koszt i konieczność integracji z instalacją elektryczną | Nowoczesne napędy hybrydowe i wysokowydajne jednostki |
Silnik z jedną dużą turbosprężarką może osiągać wysoką moc, ale zwykle później reaguje na gaz. Dwie mniejsze turbiny albo układ sekwencyjny poprawiają elastyczność, lecz zwiększają liczbę przewodów, zaworów i potencjalnych punktów awarii.
Nie traktowałbym też elektrycznego turbo jako magicznego rozwiązania każdego problemu. Pomaga ograniczyć opóźnienie, ale wymaga odpowiedniego sterowania, chłodzenia i źródła energii. W maszynach pracujących długo pod dużym obciążeniem liczy się również możliwość odprowadzenia ciepła.
Jak rozpoznać, że problem dotyczy doładowania
Najczęstsze symptomy to utrata mocy, nierówne przyspieszanie, nadmierne dymienie, kontrolka silnika i nietypowy dźwięk. Sam świst nie przesądza jednak o uszkodzeniu turbo. Przyczyną może być pęknięty przewód intercoolera, nieszczelny kolektor, problem z zaworem sterującym albo ograniczony przepływ spalin.
- Brak mocy może wynikać z nieszczelności dolotu, awarii sterowania, zabrudzonego filtra, uszkodzonego przepływomierza lub zapchanego układu wydechowego.
- Niebieski dym i rosnące zużycie oleju mogą wskazywać na przedostawanie się oleju do dolotu lub wydechu, ale trzeba sprawdzić również odmę i stan silnika.
- Głośne wycie albo metaliczne tarcie wymaga szybkiego zatrzymania pojazdu, ponieważ uszkodzony wirnik może rozpaść się przy bardzo wysokiej prędkości.
- Czarny dym w dieslu często oznacza za mało powietrza względem dawki paliwa, lecz nie musi oznaczać zużytej turbiny.
- Tryb awaryjny bywa skutkiem przeładowania lub niedoładowania wykrytego przez sterownik.
W praktyce nie zaczynam diagnostyki od wymiany turbiny. Najpierw sprawdzam przewody dolotowe, opaski, filtr powietrza, przewody podciśnienia, siłownik, czujnik ciśnienia doładowania oraz wartości rzeczywiste z diagnostyki komputerowej. Dopiero później oceniam luz wału, stan wirników i ewentualne ślady oleju.
Cienka warstwa oleju w przewodzie dolotowym może pojawić się wskutek pracy odpowietrzania skrzyni korbowej. Niepokój budzi dopiero duża ilość oleju w intercoolerze, wyraźne ubytki oleju lub dymienie. Po awarii trzeba usunąć przyczynę, bo sama wymiana turbosprężarki może zakończyć się kolejnym uszkodzeniem.
Co naprawdę przedłuża życie turbosprężarki
Najważniejszy jest właściwy olej silnikowy i regularna wymiana razem z filtrem. Łożyskowanie turbo korzysta z tego samego układu smarowania co silnik, więc zanieczyszczony olej, zatkany przewód zasilający albo zbyt niski poziom szybko odbijają się na wirniku.
Nie należy przekraczać maksymalnego poziomu oleju. Nadmiar może utrudniać jego spływ z obudowy turbo i zwiększać ryzyko przedostawania się oleju do dolotu. Równie istotny jest szczelny, prawidłowo zamontowany filtr powietrza, ponieważ ciało obce uderzające w wirnik może uszkodzić go w ułamku sekundy.
Po uruchomieniu zimnego silnika unikam wysokich obrotów, dopóki olej nie osiągnie warunków normalnej pracy. Po długiej jeździe z dużym obciążeniem nie gaszę silnika natychmiast, jeśli producent zaleca krótkie schłodzenie na biegu jałowym. W nowych samochodach sterownik i pompa elektryczna czasem przejmują część tego zadania, ale instrukcja konkretnego modelu pozostaje ważniejsza niż uniwersalne porady.
Przy wymianie uszkodzonej turbosprężarki trzeba sprawdzić także przyczynę awarii, przewody olejowe, odmę, filtr powietrza, intercooler i układ wydechowy. Jeśli poprzednie turbo rozpadło się mechanicznie, w dolocie mogą zostać opiłki albo większe fragmenty. Ich pozostawienie grozi uszkodzeniem nowego wirnika i silnika.
Najważniejsza zasada przy ocenie pracy turbo
Turbosprężarka nie jest dodatkiem, który po prostu „włącza się” po przekroczeniu określonych obrotów. Jej praca zmienia się płynnie wraz z ilością spalin, obciążeniem silnika, temperaturą, położeniem przepustnicy i decyzjami sterownika.
Jeśli mam wyciągnąć jeden praktyczny wniosek, brzmi on tak: spadek mocy nie oznacza automatycznie uszkodzonej turbosprężarki. Najlepszą ochroną dla układu pozostają czysty olej, szczelny dolot, sprawne sterowanie i diagnostyka przyczyny przed zakupem części. Dzięki temu turbo może bez problemu pracować przez cały okres eksploatacji silnika, także w samochodzie użytkowanym codziennie i w maszynie pracującej pod stałym obciążeniem.
