Gdy klimatyzator chłodzi słabiej, syczy albo po serwisie szybko traci czynnik, problem często zaczyna się w miejscu połączenia przewodów. Złącze klimatyzacji musi zapewniać szczelne przejście między rurami chłodniczymi a jednostką wewnętrzną lub zewnętrzną, dlatego pokażę, jakie rozwiązania stosuje się najczęściej, jak wygląda prawidłowy montaż, ile może kosztować naprawa i których błędów lepiej nie popełniać.
O jakości połączenia decydują szczelność, właściwy moment dokręcenia i kontrola po montażu
- Najczęściej stosuje się połączenia kielichowe przy jednostkach klimatyzatorów typu split.
- Lutowanie sprawdza się przy przedłużaniu lub rozgałęzianiu instalacji, ale wymaga doświadczenia i osłony azotem.
- Próba szczelności oraz próżnia są niezbędne przed uruchomieniem układu.
- Najczęstszy błąd to zbyt mocne dokręcenie nakrętki albo ponowne wykorzystanie uszkodzonego kielicha.
- Diagnostyka nieszczelności zwykle kosztuje około 180-520 zł, a bardziej rozbudowana naprawa może przekroczyć 1000 zł.
Czym jest połączenie w instalacji klimatyzacyjnej

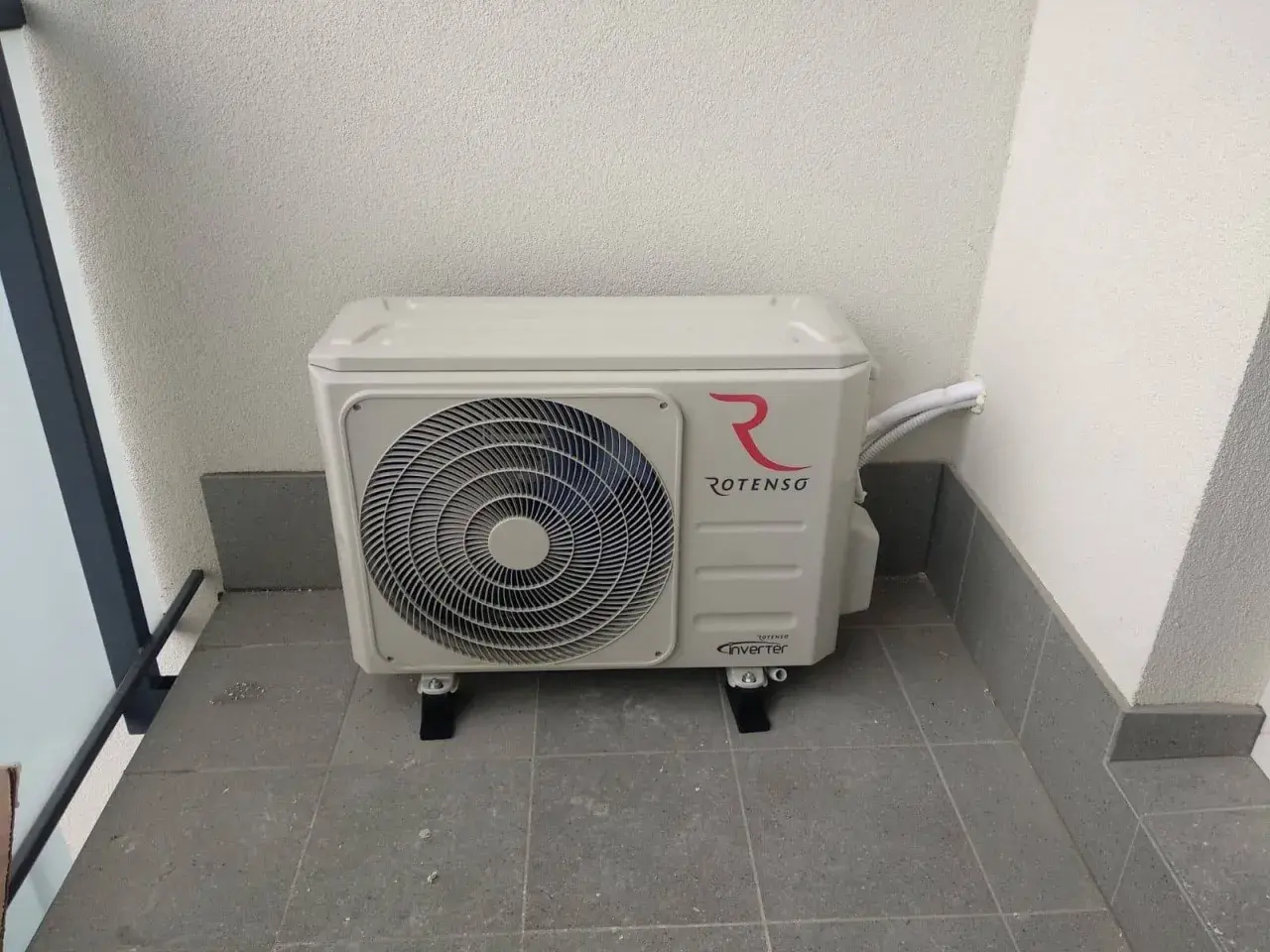

W domowym klimatyzatorze split połączenie łączy przewody miedziane prowadzące czynnik chłodniczy z króćcami jednostki. Zwykle dotyczą one dwóch rur: cieczowej i gazowej. Obok nich prowadzi się przewód zasilający lub komunikacyjny oraz odpływ skroplin, ale są to osobne elementy instalacji.
Najczęściej użytkownik ma na myśli właśnie przyłącze rur chłodniczych. Nie należy mylić go ze zwykłą złączką hydrauliczną. Instalacja pracuje pod ciśnieniem, a jej elementy muszą być przeznaczone do konkretnego czynnika, średnicy rury i parametrów urządzenia.
W praktyce liczy się nie tylko sam element, lecz cały sposób jego wykonania. Krzywo zarobiona rura, zabrudzenie powierzchni stożka lub brak kontroli momentu dokręcenia mogą po kilku dniach doprowadzić do powolnego ubytku czynnika.
Jakie rodzaje połączeń stosuje się w klimatyzacji
| Rodzaj połączenia | Gdzie się je stosuje | Najważniejsza zaleta | Typowe ryzyko |
|---|---|---|---|
| Kielichowe | Przy jednostkach split i multisplit | Szybki montaż bez otwartego ognia | Nieszczelność po błędnym kielichowaniu lub dokręceniu |
| Lutowane twarde | Przedłużenia, rozgałęzienia i większe instalacje | Trwałe połączenie o małej liczbie punktów serwisowych | Zanieczyszczenie instalacji i przegrzanie elementów |

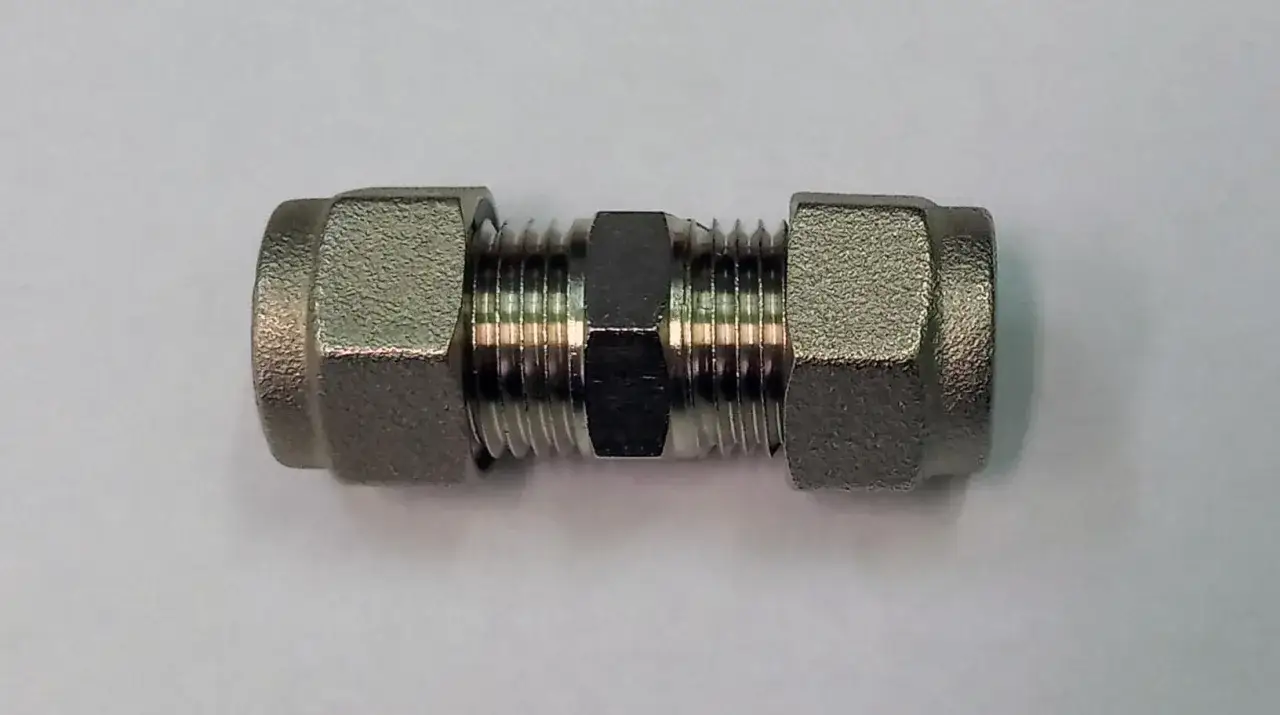

| Serwisowe lub szybkozłączne | Wybrany sprzęt zgodny z takim rozwiązaniem | Możliwość szybkiego rozłączenia | Nie każda złączka pasuje do każdej instalacji |
Połączenie kielichowe
Rurę miedzianą przycina się prostopadle, usuwa zadziory i formuje jej końcówkę za pomocą kielicharki. Powstały stożek dociska się do odpowiednio przygotowanego króćca, a całość dokręca nakrętką. Najważniejszy jest równy kielich bez pęknięć, zagnieceń i śladów narzędzia.
To rozwiązanie jest wygodne, ale nie wybacza pośpiechu. Jeśli połączenie zostanie rozkręcone po błędnym montażu, rozszerzoną końcówkę rury najlepiej odciąć i wykonać ponownie. Samo ponowne dokręcenie zwykle nie naprawi uszkodzonej powierzchni.
Połączenie lutowane
Lutowanie twarde wykorzystuje się wtedy, gdy instalacja jest dłuższa, trzeba zastosować kolano lub wykonać odgałęzienie. Wewnątrz przewodu powinien płynąć azot techniczny, który ogranicza powstawanie tlenków i zgorzeliny podczas grzania.
Bez tego zanieczyszczenia mogą trafić do filtra, zaworu rozprężnego lub sprężarki. Dlatego lutowanie przewodów klimatyzacyjnych nie jest zwykłym lutowaniem rur wodnych i powinno zostać wykonane przez osobę z odpowiednim wyposażeniem.
Jak prawidłowo wykonać i sprawdzić połączenie
Poprawna praca zaczyna się od dobrania rur o średnicach wskazanych przez producenta. Przewody chłodnicze powinny być czyste, zaślepione podczas transportu i prowadzone tak, aby nie były zgniecione ani nadmiernie załamane. Mały promień gięcia może ograniczyć przepływ czynnika i utrudnić późniejszą diagnostykę.
Praktyczna kolejność prac
- Przytnij rurę obcinakiem, zachowując prostopadłą krawędź.
- Usuń zadziory bez wsypywania opiłków do przewodu.
- Załóż nakrętkę kielichową przed uformowaniem końcówki.
- Wykonaj kielich zgodnie z wymiarem i sprawdź, czy nie ma pęknięć.
- Dokręć połączenie kluczem dynamometrycznym według instrukcji urządzenia.
- Wykonaj próbę szczelności, najczęściej z użyciem suchego azotu.
- Wytwórz próżnię pompą próżniową i sprawdź, czy jej poziom pozostaje stabilny.
- Otwórz zawory agregatu i uruchom urządzenie, kontrolując parametry pracy.
Sam manometr nie daje pełnej pewności, że układ jest gotowy. Do oceny próżni przydaje się mikronometr, a do lokalizacji wycieku roztwór testowy lub elektroniczny detektor. Po uruchomieniu warto sprawdzić temperaturę nawiewu, pobór prądu i zachowanie urządzenia w kilku trybach pracy.
W przypadku instalacji z czynnikiem chłodniczym prace przy obiegu powinien wykonywać certyfikowany instalator F-gazowy. Dotyczy to szczególnie odzysku czynnika, otwierania układu, próby szczelności i ponownego napełniania.
Co najczęściej powoduje nieszczelność
Najczęstszy problem to zbyt mocne dokręcenie nakrętki. Może wtedy dojść do deformacji kielicha, uszkodzenia gwintu albo pęknięcia rury. Zbyt słabe dokręcenie daje podobny efekt, tylko wyciek pojawia się zwykle później.
Niepokój powinny wzbudzić syczenie, tłuste ślady przy połączeniu, oszronienie rury i stopniowy spadek wydajności chłodzenia. Samo dobicie czynnika nie rozwiązuje problemu. Jeśli nie zostanie usunięta przyczyna ubytku, klimatyzator po pewnym czasie znów zacznie pracować nieprawidłowo.
Przeczytaj również: Niski poziom płynu chłodniczego? Sprawdź, co zrobić
Błędy, które widuję najczęściej
- użycie przypadkowej złączki hydraulicznej zamiast elementu chłodniczego,
- zarobienie kielicha na rurze z widocznymi pęknięciami lub zagnieceniami,
- dokręcanie bez klucza dynamometrycznego,
- pozostawienie przewodów bez izolacji termicznej przy połączeniu,
- pominięcie próby azotowej i próżni,
- lutowanie bez przepływu azotu,
- prowadzenie rur z ostrym załamaniem za jednostką.
Szczególnie niebezpieczne jest ukrycie połączenia pod tynkiem lub w suficie bez wcześniejszego testu. Naprawa dostępnego przyłącza jest prosta, natomiast usuwanie wycieku w zabudowanej trasie może oznaczać kucie ściany, demontaż sufitu albo wymianę całego odcinka.
Ile kosztuje naprawa lub wykonanie połączenia
Cena zależy od tego, czy chodzi o samo przygotowanie końcówki rury, wymianę odcinka, czy pełną lokalizację nieszczelności z odzyskiem i uzupełnieniem czynnika. Orientacyjne polskie cenniki pokazują, że diagnostyka klimatyzacji kosztuje zwykle 180-300 zł, a próba szczelności azotem około 280-520 zł.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Diagnostyka usterki | 180-300 zł |
| Próba szczelności instalacji | 280-520 zł |
| Wykonanie lub poprawa pojedynczego połączenia | zwykle od kilkuset złotych, zależnie od dostępu |
| Lokalizacja nieszczelności z napełnieniem układu | około 1000-1500 zł |
Do ceny może dojść koszt dojazdu, pracy na wysokości, materiałów, próżniowania oraz czynnika chłodniczego. Wycena powinna jasno wskazywać, czy obejmuje test szczelności, próżnię i uruchomienie urządzenia, czy tylko mechaniczną wymianę elementu.
Przy wyborze wykonawcy nie kierowałbym się wyłącznie najniższą stawką. Oszczędność kilkudziesięciu złotych na montażu może szybko zniknąć, jeśli po miesiącu trzeba ponownie szukać wycieku i napełniać układ.
Co sprawdzić przed odbiorem instalacji
Przed podpisaniem odbioru poproś o informację, jak wykonano próbę szczelności i próżniowanie. Dobrze, gdy instalator podaje rodzaj czynnika, długość instalacji i ewentualną ilość uzupełnionego czynnika. Te dane przydadzą się przy późniejszym serwisie lub zmianie urządzenia.
Po uruchomieniu sprawdź, czy izolacja nie jest przerwana, z odpływu swobodnie odprowadzają się skropliny, a jednostka nie wydaje nietypowych dźwięków. Prawidłowo wykonane połączenie pozostaje szczelne, stabilne i dostępne do kontroli, a nie tylko dobrze wygląda w dniu montażu.
