Podjeżdżasz wieczorem pod ścianę, obracasz śrubę przy reflektorze i nagle nie wiesz, czy wiązka powinna iść w górę, w dół, w lewo czy w prawo. Wyjaśniam, w którą stronę regulować światła, jak rozpoznać śrubę pionową i poziomą oraz jak ustawić reflektory, żeby nie oślepiać innych kierowców. Pokazuję też, kiedy domowa regulacja nie wystarczy i potrzebny będzie tester diagnostyczny.
Najważniejsza zasada jest prostsza, niż wygląda
- Nie ma jednej uniwersalnej strony obrotu dla wszystkich samochodów.
- Kręć małymi krokami i obserwuj, czy wiązka przesuwa się zgodnie z oczekiwanym kierunkiem.
- Śruba pionowa zmienia wysokość świecenia, a śruba pozioma przesuwa wiązkę na boki.
- Przy ustawianiu na ścianie użyj oznaczenia z reflektora, na przykład 1,0%.
- Po wymianie reflektora, stłuczce lub problemie z poziomowaniem najlepiej użyć przyrządu do ustawiania świateł.
W którą stronę kręcić śrubą przy reflektorze
Najkrótsza odpowiedź brzmi: zależy od konstrukcji reflektora i tego, z której strony patrzysz na regulator. W jednym aucie obrót zgodny z ruchem wskazówek zegara podniesie wiązkę, a w innym ją obniży. Podobnie wygląda regulacja prawo-lewo, dlatego sama zasada „w prawo podnosi” nie jest pewną instrukcją.
Ja przyjmuję prostą metodę. Włączam światła mijania, zaznaczam położenie granicy światła i cienia, a potem obracam regulatorem najwyżej o ćwierć obrotu. Jeśli wiązka przesunęła się w dobrą stronę, kontynuuję. Gdy efekt jest odwrotny, wracam do punktu wyjścia i kręcę w przeciwną stronę.
| Rodzaj regulacji | Co zmienia | Jak sprawdzić efekt |
|---|---|---|
| Pionowa | Podnosi lub obniża snop światła | Obserwuj przesunięcie granicy światła na ścianie w górę albo w dół |
| Pozioma | Przesuwa wiązkę w lewo lub w prawo | Sprawdź, czy środek i załamanie wiązki znajdują się względem osi auta |
| Regulator w kabinie | Zmienia wysokość świateł zależnie od obciążenia | Wyższy numer najczęściej obniża reflektory |
Jeżeli regulujesz śrubę od strony komory silnika, nie sugeruj się tym, że kręcisz „w prawo” patrząc od przodu samochodu. Producent mógł zaprojektować regulator tak, że liczy się widok od tyłu lampy albo od strony kierowcy. Liczy się ruch wiązki, a nie kierunek samego pokrętła.
Jak rozpoznać regulator wysokości i ustawienia na boki
Większość klasycznych reflektorów ma dwa regulatory. Jeden odpowiada za płaszczyznę pionową, drugi za płaszczyznę poziomą. Nie zawsze są jednak ustawione w identyczny sposób, dlatego nie warto kopiować układu z innego modelu samochodu.
Regulacja góra-dół
Regulator pionowy często znajduje się u góry obudowy lampy albo w jej tylnej części. Po obrocie granica światła i cienia powinna wyraźnie przesuwać się w górę lub w dół. Jeżeli kręcisz, a wiązka prawie się nie zmienia, możliwe, że mechanizm jest wyrobiony albo odbłyśnik odłączył się od mocowania.
Przeczytaj również: Światła pozycyjne a postojowe - czym naprawdę się różnią?
Regulacja prawo-lewo
Śruba pozioma bywa umieszczona bliżej błotnika lub chłodnicy. Jej zadaniem jest ustawienie reflektora względem osi pojazdu. Zbyt mocne skierowanie lampy do środka ograniczy oświetlenie pobocza, a zbyt duże odchylenie na zewnątrz może zostawić ciemny obszar przed autem.
W samochodach z ręcznym korektorem w kabinie ustawiam pokrętło na pozycję 0 przed regulacją mechaniczną. Pozycje 1, 2 lub 3 służą do obniżenia wiązki, gdy auto jest mocniej obciążone z tyłu. Nie zastępują ustawienia reflektorów po naprawie.

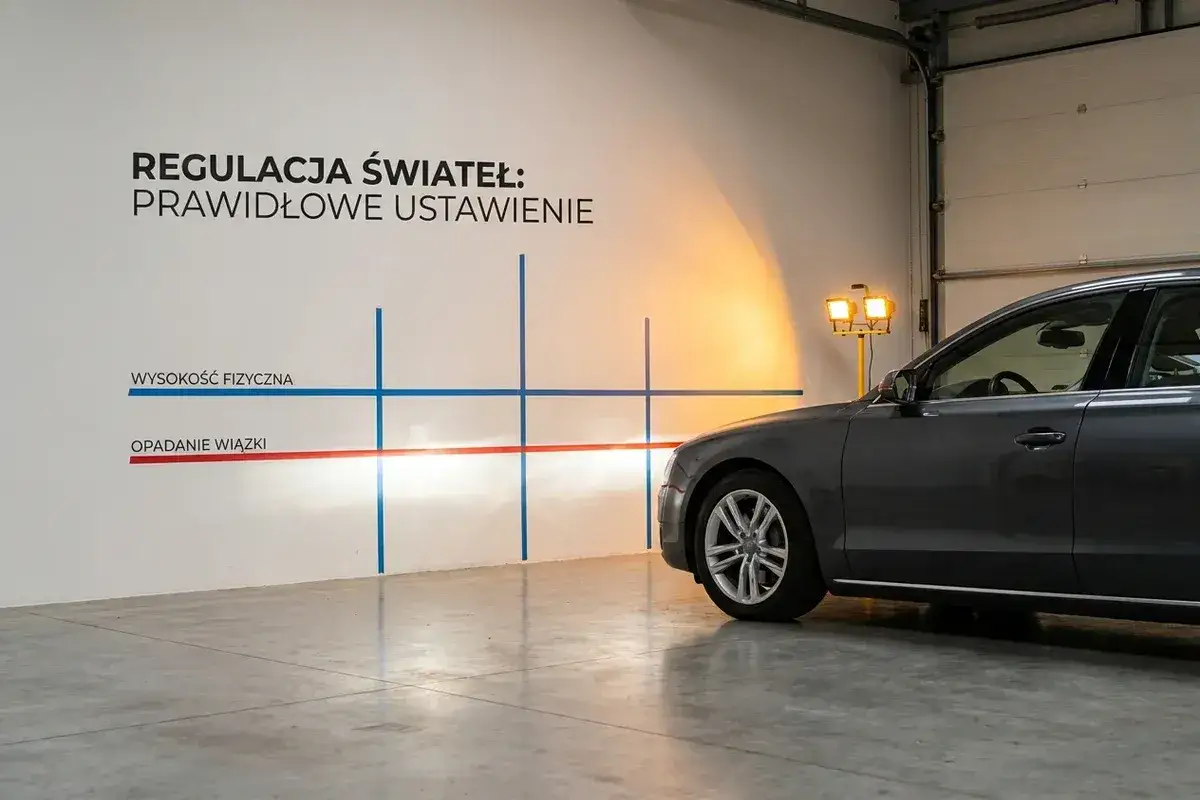

Ustawienie świateł na ścianie krok po kroku
Domowa kontrola pozwala wykryć oczywisty błąd, ale wymaga równego podłoża. Samochód ustaw prostopadle do jasnej ściany, najlepiej w odległości 5 metrów. Ciśnienie w oponach powinno być prawidłowe, bagażnik pusty, a zbiornik paliwa i obciążenie zgodne z instrukcją auta.
- Zmierz wysokość środka każdego reflektora od podłoża.
- Zaznacz na ścianie poziomą linię dla obu lamp oraz pionowe osie przechodzące przez ich środki.
- Włącz światła mijania i ustaw korektor kabinowy na pozycji 0.
- Sprawdź oznaczenie pochylenia na reflektorze, na przykład 1,0%.
- Przy wartości 1,0% granica światła powinna znajdować się około 5 cm niżej na dystansie 5 m niż wysokość środka reflektora.
- Najpierw ustaw wysokość, a dopiero później kierunek lewo-prawo.
Światła mijania w samochodach przeznaczonych do ruchu prawostronnego mają asymetryczny rozkład. Oznacza to, że po prawej stronie wiązka może oświetlać drogę dalej, natomiast lewa część powinna pozostać niżej, aby nie razić kierowców jadących z naprzeciwka.
Reguluj po jednym reflektorze, zasłaniając drugi nieprzezroczystym materiałem. Nie używaj do tego ręcznika, który może zsunąć się na rozgrzaną lampę. Wystarczy karton albo specjalna osłona, ale nie dociskaj jej do klosza.
Kiedy regulacja śrubą nie rozwiąże problemu
Jeżeli jeden reflektor świeci wyraźnie wyżej, niżej albo w bok mimo kręcenia regulatorem, przyczyną nie musi być złe ustawienie. Często problemem jest pęknięty uchwyt, luźny odbłyśnik, uszkodzony silniczek poziomowania albo źle osadzona żarówka.
- Po wymianie żarówki sprawdź, czy została prawidłowo zablokowana w gnieździe.
- Po stłuczce nie próbuj kompensować uszkodzonego mocowania samą śrubą regulacyjną.
- Przy lampach LED i ksenonowych układ może wymagać procedury inicjalizacji lub diagnostyki.
- Przy automatycznym poziomowaniu sprawdź czujniki przy zawieszeniu oraz błędy zapisane w sterowniku.
W Polsce reflektory o dużej intensywności, w tym wiele układów LED i ksenonowych, mogą wymagać automatycznego poziomowania oraz dodatkowych elementów zgodnych z homologacją. Jeśli na desce pojawia się komunikat o usterce poziomowania, ręczne kręcenie regulatorem zwykle tylko maskuje problem.
Najpewniejszym rozwiązaniem po ingerencji w lampę jest pomiar na stacji kontroli pojazdów lub w warsztacie wyposażonym w tester świateł. Przyrząd sprawdza położenie wiązki dokładniej niż ściana i pozwala wykryć różnicę między lewym a prawym reflektorem.
Błędy, przez które światła świecą gorzej
Najczęściej spotykam się z regulowaniem świateł na nierównym parkingu albo przy samochodzie obciążonym ciężkimi narzędziami i zakupami. Taki pomiar od początku jest przekłamany. Auto powinno stać stabilnie, a zawieszenie musi być w normalnym położeniu.
Drugim błędem jest kręcenie regulatorem o kilka obrotów bez obserwowania efektu. Plastikowy mechanizm ma ograniczony zakres i można go łatwo doprowadzić do końca pracy albo uszkodzić. Małe korekty i kontrola po każdym ruchu są bezpieczniejsze niż szybkie „ustawianie na oko”.

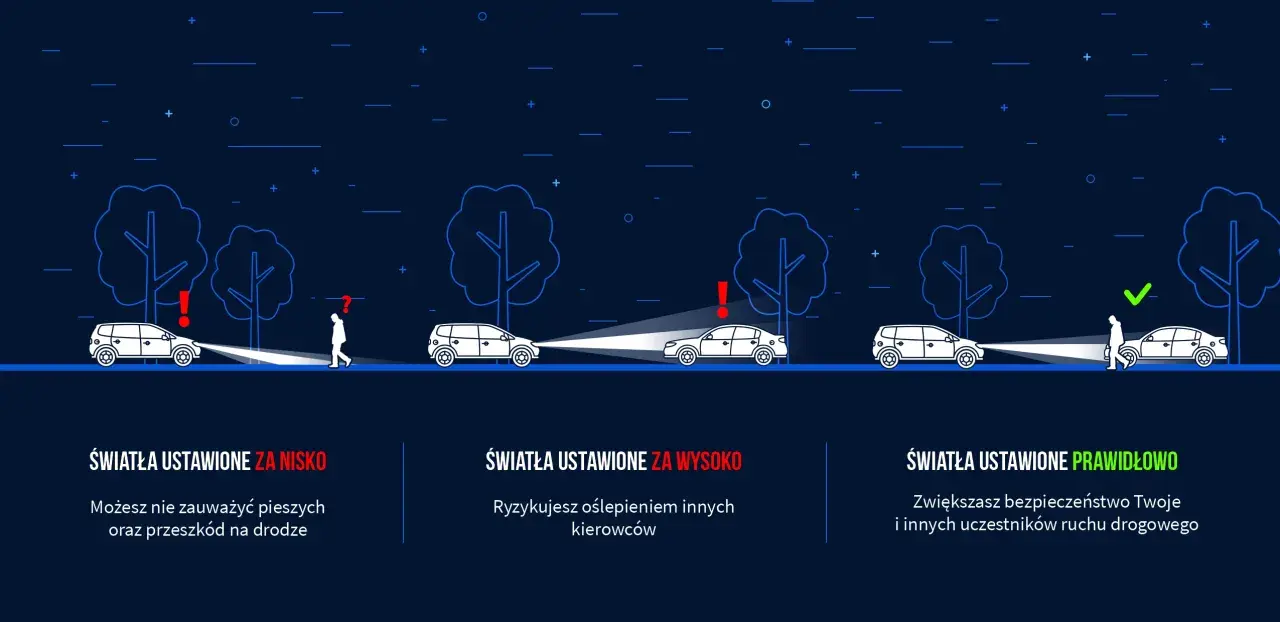

Nie próbowałbym też ustawiać świateł podczas jazdy, na nierównej drodze ani na podstawie tego, jak mocno oświetlają asfalt bezpośrednio przed maską. Zbyt wysoko skierowany snop może wyglądać na skuteczniejszy, ale przede wszystkim oślepia innych i pogarsza bezpieczeństwo.
Dobry kierunek obrotu poznasz po wiązce, nie po zegarku
Jeżeli nie masz instrukcji konkretnego modelu, zacznij od oznaczenia położenia regulatora i obracaj go maksymalnie o ćwierć obrotu. Kierunek, w którym granica światła przesuwa się tam, gdzie chcesz, jest właściwy dla danego reflektora.
Po zakończeniu sprawdź obie lampy razem na drodze lub testerze. Równa wysokość, prawidłowa asymetria i brak oślepiania są ważniejsze niż zapamiętanie, czy w tym samochodzie śruba podnosiła wiązkę zgodnie z ruchem wskazówek zegara.
