Mały element na końcu metalowej rurki może zdecydować o szczelności całego układu hamulcowego. Końcówka przewodu hamulcowego łączy rurkę z zaciskiem, cylinderkiem, pompą lub modułem ABS, dlatego wyjaśniam, jak działa, jakie ma typy i wymiary oraz kiedy wystarczy wymienić samo zakończenie, a kiedy bezpieczniej wykonać cały nowy przewód.
Najważniejsze informacje o zakończeniu przewodu hamulcowego
- Profil kielicha musi pasować do gniazda. Najczęściej spotyka się DIN/ISO bubble flare oraz SAE double flare.
- Gwint M10x1 nie oznacza, że każda końcówka będzie właściwa. Liczy się również średnica rurki, długość i sposób uszczelnienia.
- Korozja przy nakrętce często oznacza problem głębszy niż samo zakończenie. W takim przypadku lepiej wymienić cały odcinek.
- Do naprawy potrzebne są między innymi klucz do przewodów, obcinak i praska do kielichowania.
- Po otwarciu układu trzeba wykonać odpowietrzanie i próbę szczelności, zanim samochód wróci na drogę.
Co właściwie kończy przewód i za co odpowiada
W samochodzie sztywny przewód hamulcowy jest metalową rurką, którą płyn hamulcowy płynie od pompy, przez moduł ABS, do elastycznego przewodu, zacisku albo cylinderka. Na jego końcu znajduje się uformowany kielich uszczelniający oraz nakrętka lub inny element mocujący. To właśnie zakończenie przenosi nacisk i zapewnia szczelność połączenia.
Nie należy mylić trzech różnych części. Końcówka to uformowany fragment rurki albo osobna złączka, nakrętka dociska ją do gniazda, a przewód jest całą rurką prowadzoną pod podwoziem. W sklepach określenia bywają używane zamiennie, dlatego przed zakupem najlepiej sprawdzić zdjęcie, katalog części lub oznaczenia na starej rurce.
Uszczelnienie nie powstaje na gwincie. Gwint tylko dociąga elementy, natomiast szczelność zapewnia kontakt odpowiednio uformowanego kielicha z gniazdem. Z tego powodu taśma teflonowa, pasta uszczelniająca czy dodatkowa podkładka zwykle są nie tylko zbędne, ale mogą uniemożliwić prawidłowe dokręcenie.
Objawy uszkodzenia
Najbardziej oczywistym sygnałem jest wyciek płynu hamulcowego lub wilgotny ślad przy zacisku, cylinderku, pompie albo połączeniu pod samochodem. Inne objawy to miękki pedał, konieczność częstego uzupełniania płynu i widoczna korozja wokół nakrętki.
Samo zapocenie nie powinno być bagatelizowane. Płyn może spływać po rurce i pojawić się kilka centymetrów dalej niż miejsce nieszczelności. Jeśli poziom płynu spada albo pedał wpada głębiej niż zwykle, samochodu nie powinno się dalej używać. W takiej sytuacji potrzebna jest kontrola całego układu, a nie tylko szybkie dokręcenie połączenia.
Jak rozpoznać właściwy typ i wymiar

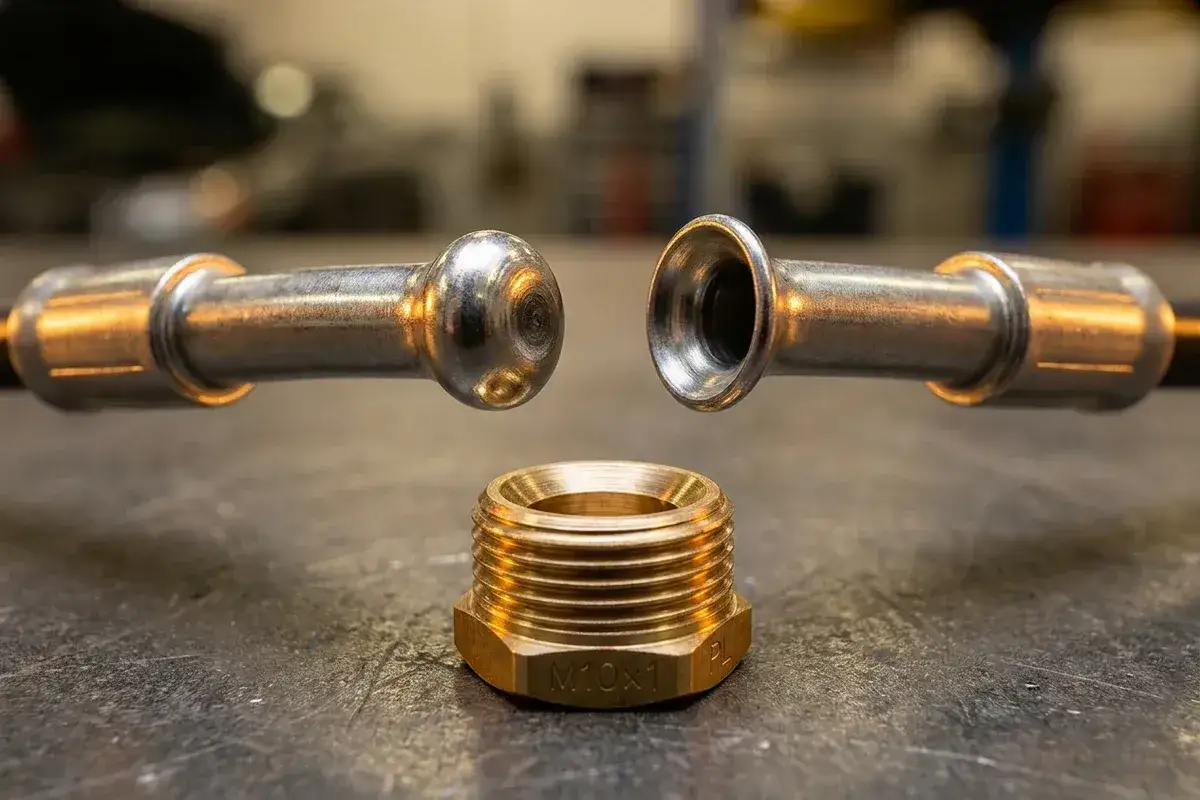

Najczęściej spotykane w samochodach osobowych są dwa profile końca rurki. DIN/ISO bubble flare, nazywany też kielichem wypukłym, ma zaokrągloną część wystającą przed rurkę. SAE double flare, czyli kielich podwójny odwrócony, ma krawędź rurki zawiniętą do środka i współpracuje z gniazdem o innym kształcie.
| Typ zakończenia | Jak wygląda | Gdzie występuje | Najważniejsze ryzyko |
|---|---|---|---|
| DIN/ISO bubble flare | Wypukła, zaokrąglona „bańka” | Wiele europejskich samochodów | Założenie końcówki SAE do gniazda DIN |
| SAE double flare | Podwójnie zawinięty, wklęsły kielich | Część aut amerykańskich i niektóre starsze konstrukcje | Wykonanie zbyt płytkiego lub nierównego kielicha |
| Banjo | Oczko z otworem i śrubą przelotową | Głównie przewody elastyczne przy zaciskach | Brak właściwych podkładek uszczelniających |
Trzeba sprawdzić także średnicę zewnętrzną rurki. W samochodach często pojawia się wymiar 4,75 mm, odpowiadający mniej więcej 3/16 cala, ale w dostawczakach, przyczepach i starszych pojazdach spotyka się również rurki 5, 6 lub 8 mm. Cieńszej rurki nie wolno traktować jako uniwersalnego zamiennika grubszej.
Popularny gwint to M10x1, jednak występują też M12x1, M10x1,25, 3/8 UNF oraz rozwiązania calowe. Identyczny gwint nie gwarantuje dopasowania, bo końcówka może mieć inny profil kielicha, inną długość części roboczej albo nieprawidłową średnicę otworu.
Co zmierzyć przed zamówieniem
- średnicę zewnętrzną metalowej rurki,
- rodzaj kielicha,
- gwint i długość nakrętki,
- długość całego przewodu oraz jego przebieg,
- rodzaj połączenia na drugim końcu.
Najpewniejszą metodą pozostaje numer OE albo katalog dobrany po VIN. Pomiar suwmiarką jest pomocny, ale nie zawsze wystarcza, zwłaszcza gdy stara końcówka jest skorodowana i zdeformowana. W praktyce właśnie pomylenie profilu DIN z SAE powoduje wiele reklamacji oraz powtarzających się wycieków.
Kiedy wymienić samo zakończenie, a kiedy cały odcinek
Samo zarobienie nowej końcówki ma sens, gdy uszkodzenie znajduje się tuż przy połączeniu, a pozostała część rurki jest zdrowa, bez głębokich wżerów i korozji. Trzeba jednak odciąć zniszczony fragment i mieć wystarczająco dużo prostego materiału, aby wykonać nowe kielichowanie.
Jeśli korozja obejmuje dłuższy odcinek, rurka jest spłaszczona, przetarta albo mocno zardzewiała pod uchwytami, wymiana samego zakończenia jest pozorną oszczędnością. Nowy przewód na całej trasie daje wtedy większą pewność niż łączenie zdrowej części ze starym, osłabionym materiałem.
Wymiana końcówki a wymiana przewodu
| Rozwiązanie | Kiedy ma sens | Zaleta | Ograniczenie |
|---|---|---|---|
| Nowe kielichowanie | Uszkodzenie jest lokalne, a rurka pozostaje zdrowa | Niski koszt i krótki czas naprawy | Wymaga miejsca na obcięcie i poprawnego narzędzia |

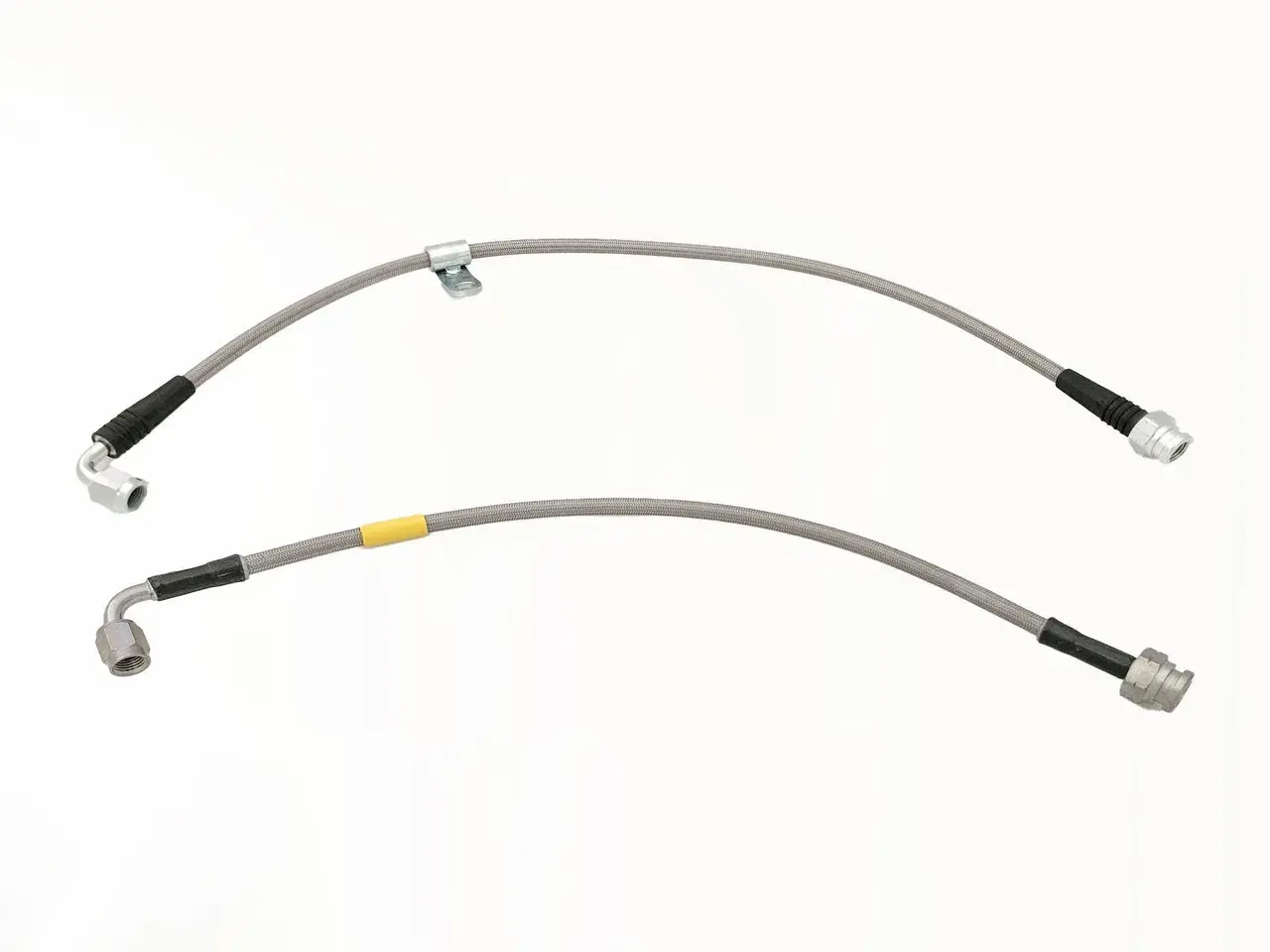

| Gotowy przewód | Pasuje długością i zakończeniami | Fabrycznie przygotowane końce | Nie zawsze odwzorowuje przebieg starej rurki |
| Przewód na wymiar | Nietypowa długość lub niedostępna część | Można dopasować oba końce i trasę | Potrzebne są dokładne pomiary |
W starszym aucie często odkręcenie nakrętki niszczy także rurkę. Jeżeli klucz zaczyna się ześlizgiwać, nie warto ratować połączenia zwykłym kluczem płaskim. Klucz do przewodów hamulcowych obejmuje większą część nakrętki i zmniejsza ryzyko jej obrócenia.
Jak prawidłowo wykonać naprawę
Przed rozpoczęciem pracy zabezpieczam samochód na stabilnych podporach, oczyszczam okolice połączenia i przygotowuję zaślepki, aby ograniczyć wypływ płynu. Potrzebne są zwykle obcinak do rurki, gratownik, narzędzie do kielichowania, klucze do przewodów oraz pojemnik na płyn.
- Zidentyfikuj typ zakończenia i zaznacz przebieg przewodu.
- Odkręć połączenie kluczem do przewodów, bez skręcania rurki.
- Obetnij skorodowany fragment prostopadle do osi rurki.
- Usuń zadziory i nasuń nakrętkę przed wykonaniem kielicha.
- Uformuj właściwy profil zgodnie z narzędziem DIN albo SAE.
- Sprawdź, czy kielich jest równy, osiowy i pozbawiony pęknięć.
- Ułóż przewód bez ostrych załamań i bez naprężenia przy nakrętce.
- Dokręć połączenie zgodnie z dokumentacją konkretnego pojazdu.
Najczęstszy błąd polega na wykonaniu kielicha na rurce z pozostawioną nakrętką w złym miejscu. Drugi problem to zbyt mocne zaciśnięcie przewodu w prasie, które zmniejsza jego średnicę. Równe cięcie i osiowe ustawienie rurki mają większe znaczenie niż sama siła dokręcania.
Po naprawie uzupełnij płyn właściwego typu, odpowietrz układ według kolejności zalecanej przez producenta i sprawdź, czy pedał jest twardy. Przy układach z ABS, ESP lub innym modułem hydraulicznym powietrze uwięzione w pompie może wymagać procedury serwisowej z użyciem testera diagnostycznego.
Przeczytaj również: Zapieczone hamulce - objawy, przyczyny i koszty naprawy
Kontrola po montażu
Przy wyłączonym silniku kilkakrotnie zdecydowanie naciśnij pedał i obserwuj wszystkie nowe połączenia. Nie może pojawić się nawet wilgotny ślad. Potem sprawdź poziom płynu, zamontuj koło i wykonaj bardzo krótką próbę na zamkniętym, bezpiecznym terenie.
Jeśli pedał nadal jest miękki, samochód ściąga podczas hamowania albo kontrolka układu hamulcowego nie gaśnie, naprawa nie jest zakończona. Nie kompensuj problemu kolejnym dokręcaniem. Trzeba sprawdzić zapowietrzenie, pozostałe przewody, zaciski, cylinderki i pompę.
Materiał, koszty i zakup bez pomyłki
Do napraw stosuje się stal powlekaną, przewody miedziano-niklowe oraz specjalne rurki miedziane przeznaczone do układów hamulcowych. Nie każda rurka miedziana nadaje się do hamulców. Materiał musi być przeznaczony do pracy z płynem hamulcowym, ciśnieniem i drganiami występującymi w pojeździe.
Stal dobrze odwzorowuje rozwiązania fabryczne, ale jest trudniejsza do gięcia i kielichowania. Miedzionikiel łatwiej uformować i dobrze znosi korozję, dlatego często sprawdza się przy naprawach przewodów podwozia. Miękka miedź jest łatwa w obróbce, lecz trzeba używać wyłącznie produktu hamulcowego o właściwych parametrach, a nie przypadkowej rurki z instalacji hydraulicznej.
| Zakup lub usługa | Orientacyjny koszt | Od czego zależy cena |
|---|---|---|
| Pojedyncza nakrętka lub końcówka | 2-15 zł | Gwint, profil, materiał i producent |
| Gotowy przewód samochodowy | 20-100 zł | Długość, model auta i rodzaj zakończeń |
| Przewód wykonany na wymiar | 40-150 zł | Materiał, liczba końców i stopień skomplikowania trasy |
| Naprawa w warsztacie | 100-350 zł za odcinek | Dostęp, korozja, demontaż osłon i odpowietrzanie |
Są to wartości orientacyjne, a nie cennik gwarantowany. W samochodzie, w którym przewód biegnie nad zbiornikiem paliwa albo wymaga demontażu wielu osłon, robocizna może przewyższyć cenę samej części. Najtańsza końcówka nie jest dobrą okazją, jeśli nie pasuje profilem lub wymusza naprężone ułożenie rurki.
Przy zamówieniu warto podać markę, model, rocznik, silnik, numer VIN, średnicę rurki i zdjęcie starego zakończenia. W przypadku maszyn, przyczep lub nietypowych instalacji hydraulicznych trzeba dodatkowo sprawdzić ciśnienie robocze, typ płynu i wymagania producenta. Element przeznaczony do samochodu osobowego nie musi być odpowiedni dla układu roboczego maszyny.
Co najczęściej kończy się źle
Najbardziej ryzykowne jest traktowanie tego elementu jak zwykłej złączki hydraulicznej. Układ hamulcowy wymaga części przeznaczonych konkretnie do hamulców, poprawnego profilu uszczelniającego i przewodu o właściwej średnicy. Zwykła złączka pneumatyczna, przypadkowy przewód miedziany albo naprawa za pomocą opaski nie są bezpiecznym zamiennikiem.
- Nie łącz profilu DIN z gniazdem SAE tylko dlatego, że nakrętka ma podobny gwint.
- Nie wykonuj pojedynczego kielicha tam, gdzie producent przewidział kielich podwójny.
- Nie dokręcaj połączenia na siłę, jeśli nakrętka stawia opór od pierwszego obrotu.
- Nie prowadź rurki tak, aby dotykała tarczy, opony, sprężyny lub elementów wydechu.
- Nie pomijaj odpowietrzania po otwarciu układu.
- Nie maluj ani nie smaruj powierzchni kielicha, która ma uszczelniać połączenie.
Jeżeli nie masz praski do kielichowania albo nie potrafisz rozpoznać profilu, zlecenie wykonania przewodu warsztatowi jest rozsądniejszym wyborem. To zwykle szybka usługa, a koszt błędnej naprawy może oznaczać ponowny wyciek i utratę hamowania.
Jak rozpoznać dobrą naprawę jeszcze przed jazdą
Prawidłowo dobrane zakończenie ma właściwy gwint, pasujący profil oraz kielich bez pęknięć i zadziorów. Rurka powinna biec tak jak fabryczna, pozostawać unieruchomiona w uchwytach i nie być naprężona przy żadnym z połączeń.
Ja traktuję kontrolę szczelności jako równie ważną jak sam montaż. Jeżeli po kilku mocnych naciśnięciach pedału połączenie pozostaje suche, pedał nie mięknie, a poziom płynu się nie zmienia, naprawa ma dobry punkt wyjścia. Ostatecznie o bezpieczeństwie decyduje jednak sprawdzenie całego układu, nie tylko wymienionej końcówki.
