Jak poprawnie zmierzyć przewód hydrauliczny?

01 / Pomiar

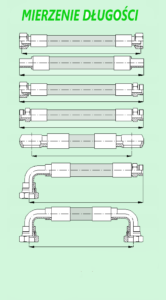

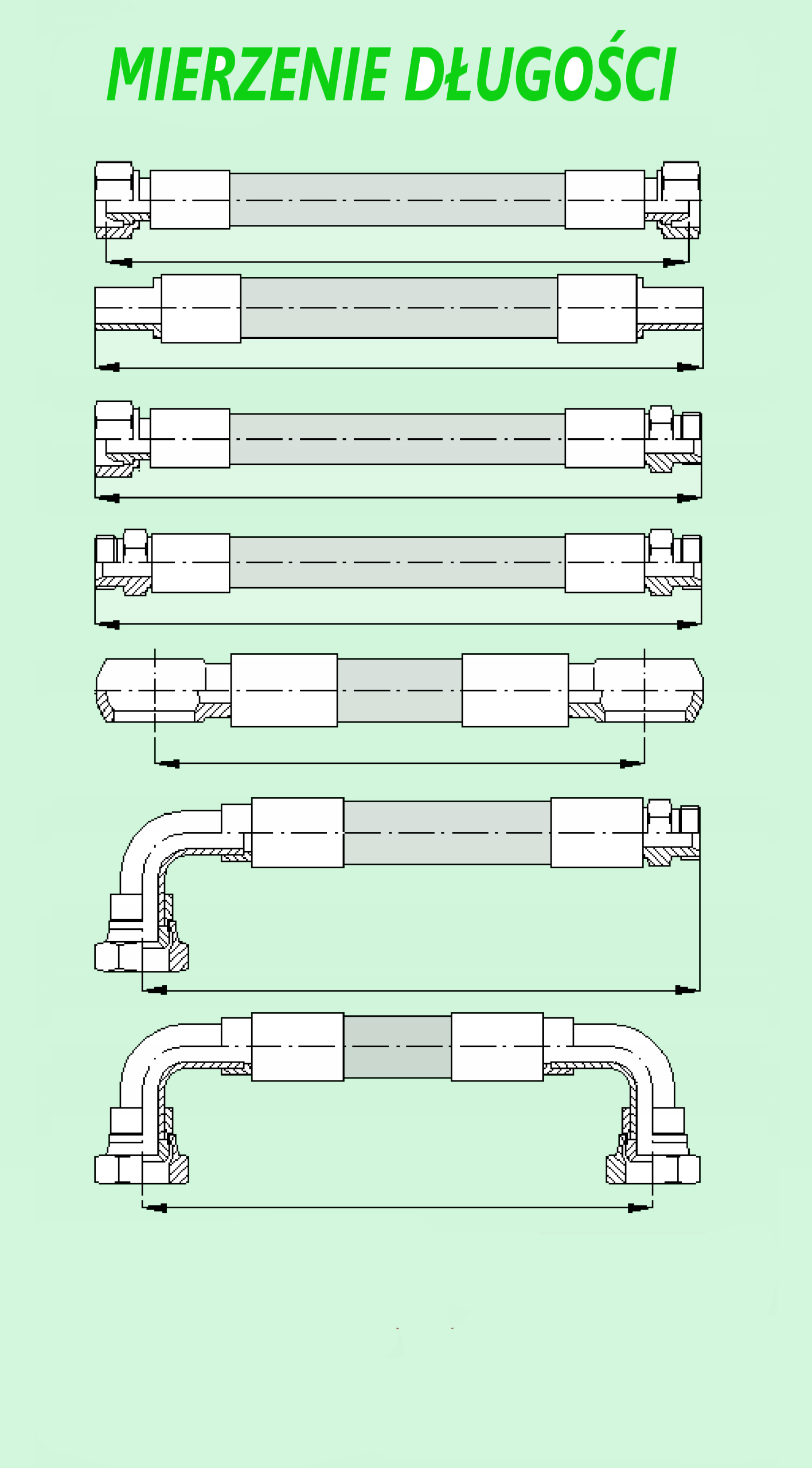

Pomiar przewodu hydraulicznego

Prawidłowy pomiar ułatwia dobranie przewodu i odpowiednich końcówek.

Mierz przewód od jednego zakończenia do drugiego. Przy prostych końcówkach zmierz odległość między ich czołami. W przypadku końcówek kątowych punktem odniesienia jest oś średnicy końcówki.

02 / Końcówki

Jak mierzyć przewód z różnymi końcówkami?

Pomiar przewodu z różnymi końcówkami uwzględnia nie tylko jego całkowitą długość, lecz także sposób ustawienia zakończeń. Końcówki proste, kątowe i oczkowe mają odmienne punkty odniesienia, ponieważ ich część przyłączeniowa znajduje się w innej płaszczyźnie. Przed zamówieniem lub wykonaniem przewodu trzeba ustalić typ obu zakończeń, ich wzajemne położenie oraz wymiar potrzebny w miejscu montażu. Dzięki temu przewód zachowuje właściwy przebieg i nie jest nadmiernie skręcony.

  • Końcówka 90° i końcówka prosta

    Zmierz odległość od osi końcówki kątowej 90° do czoła uszczelniającego końcówki prostej.

  • Końcówka 90° i końcówka 45°

    Zmierz odległość między osiami obu końcówek. Jedna z nich ma kąt 90°, druga 45°.

  • Dwie końcówki 90°

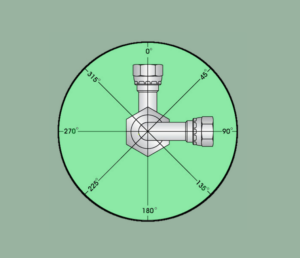

    Para końcówek 90° sprawdza się tam, gdzie przewód ma zmieniać kierunek na obu końcach. Obie końcówki są ustawione prostopadle do osi przewodu, a ich wzajemne obrócenie wpływa na sposób prowadzenia przewodu. Przy doborze uwzględnia się położenie przyłączy i kierunek wyjścia obu zakończeń.

    Długość przewodu stanowi odległość między osiami obu końcówek kątowych.

  • Końcówka 90° i końcówka oczkowa

    Zestaw łączy kątową końcówkę 90° z oczkiem, czyli pierścieniem z otworem do połączenia śrubowego. Takie zakończenia różnią się sposobem mocowania i kierunkiem pracy, dlatego przy doborze bierze się pod uwagę położenie otworu oczka względem przyłącza oraz przestrzeń wokół miejsca montażu.

    Zmierz odległość od osi końcówki 90° do osi końcówki oczkowej.

03 / Zasada

Najważniejsza zasada

Zawsze określ, od którego punktu rozpoczyna się pomiar. Dla końcówek kątowych będzie to ich oś, natomiast dla końcówki prostej — czoło uszczelniające.
